来源：GB/T 28455-2012 国家标准详情。 PDF SHA-256：1190cca3900c95d847822e89c47f21754edb5ae4c0e98faef9b1e878e95eaee3。转写说明：将官方 PDF 全部 228 页渲染为图像并用图像识别核对文字、标题、列表、图示和表格；省略页眉页脚及页码，合并跨页内容。正式引用请核对原页面图像。

前言

本标准按照 GB/T 1.1—2009给出的规则起草。

本标准由全国信息安全标准化技术委员会（SAC/TC 260）提出并归口。

本标准主要起草单位：西安西电捷通无线网络通信股份有限公司、国家密码管理局商用密码检测中心、信息安全国家重点实验室、中国电子技术标准化研究所、国家无线电监测中心检测中心、西安电子科技大学、西安邮电学院、广州杰赛科技股份有限公司、深圳市明华澳汉科技股份有限公司、中国信息安全认证中心、国家信息安全工程技术研究中心、国家计算机网络应急技术处理协调中心、国家信息技术安全研究中心、公安部第一研究所、工业和信息化部通信计量中心、公安部信息安全等级保护评估中心、国防科技大学、北京市政务网络管理中心、重庆邮电大学、宇龙计算机通信科技（深圳）有限公司、中国人民大学、中国人民解放军信息安全测评认证中心、中国电信集团公司、国家信息中心、北京大学深圳研究生院、中国电力科学研究院、北京中电华大电子设计有限责任公司、东南大学、中国移动通信集团设计院有限公司、中国人民解放军信息工程大学、江南计算技术研究所、北京邮电大学、上海龙照电子有限公司、北京五龙电信技术公司、北京网贝合创科技有限公司、深圳市宏电技术股份有限公司、北大方正集团公司、海尔集团公司、北京广信融科技术有限公司，北京六合万通微电子技术有限公司、弘浩明传科技（北京）有限公司、北京城市热点资讯有限公司、北京华安广通科技发展有限公司、迈普通信技术有限公司、长春吉大正元信息技术股份有限公司、清华大学、北京天一集成科技有限公司、桂林电子工业学院、西安立人科技股份有限公司、宽带无线IP 标准工作组、WAPI 产业联盟等。

本标准主要起草人：黄振海、赖晓龙、李大为、冯登国、宋起柱、铁满霞、曹军、李建东、林宁、舒敏、朱志祥、陈晓桦、郭晓雷、李京春、余亚莉、王育民、张变玲、肖跃雷、高波、高昆仑、潘峰、胡亚楠、蒋庆生、肖雳、朱建平、贾焰、施伟年、李琴、李广森、吴亚非、梁朝晖、梁琼文、罗旭光、龙昭华、沈凌云、张伟、徐平平、马华兴、高峰、仇洪冰、朱跃生、王雅辉、兰天、王志坚、杜志强、张国强、田小平、田辉、张永强、寿国梁、毛立平、曹竹青、郭志刚、高宏、韩康、王钢、白国强、陈志峰、李建良、李大伟、王立仁、高原、岳林、井京涛。

引言

网络通信经常处于这样的环境，非授权的终端设备可以物理地连接到网络上，授权的终端设备所连接的网络也不一定是它所期望的，因此在终端和网络通信前，需要通过鉴别和授权功能互相鉴别对方身份的合法性，以保证通信的安全。对此通信和信息技术业界一直在寻找经济有效的安全解决方案，安全的网络应受到保护，免遭恶意和无意的攻击，并且应满足业务对信息和服务的保密性、完整性、可用性、抗抵赖、可核查性、真实性和可靠性的要求。

因此本文件的主要目标是提出一套适用于网络访问控制和身份管理的、支撑上层业务的、具有普遍适用性的实体鉴别与安全接入协议和结构。本标准将采用非对称密码技术，并引入在线的可信第三方，构建鉴别协议，并定义网络安全接入架构。

本标准主要内容是：-引入可信第三方的实体鉴别及接入架构采用三元结构，将参加鉴别和授权的实体置于对等的角色，利用逻辑的端口控制方法完成双方的鉴别和授权；

本标准确定的访问控制方法可应用于无线网络访问控制、有线网络访问控制以及 IP 自适应移动访问控制系统等。

本标准的使用者是通信行业的生产企业、检测机构和科研机构。

本标准的发布机构提请注意，声明符合本标准时，可能涉及到5.4.5.4与“一种三元结构的对等访问控制方法”、“一种三元结构的对等访问控制系统”等相关的专利的使用。

本标准的发布机构对于该专利的真实性、有效性和范围无任何立场。

该专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本标准发布机构备案。相关信息可通过以下联系方式获得：专利权人：西安西电捷通无线网络通信股份有限公司地址：西安市高新区科技二路68号西安软件园秦风阁 A201联系人：刘长春邮政编码：710075电子邮件：ipri@iwncomm.com电话：029-87607836传真：029-87607829网址：http://www.iwncomm.com请注意除了上述专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

1 范围

本标准规定了引入可信第三方的实体鉴别及接入架构的一般方法。包括：

a）引入可信第三方的实体鉴别及接入架构的框架；

b）引入可信第三方的实体鉴别及接入架构的基本原理；

c）定义引入可信第三方的实体鉴别及接入架构的不同级别以及相应收发数据时端口的行为；

d）定义引入可信第三方的实体鉴别及接入架构的参与实体间的消息交互协议；

定义使用消息交互协议完成引入可信第三方的实体鉴别及接入架构的过程；

f）规定协议交互消息中的数据编码；

g）建立引入可信第三方的实体鉴别及接入架构管理的需求，识别管理对象，定义管理操作；

h）描述远程管理者利用简单网络管理协议（SNMP）所能进行的管理操作；

i 描述符合本标准的设备应满足的需求，见附录 A。

本标准适用于无线网络访问控制、有线网络访问控制和IP 网络访问控制系统等。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 15629.2—2008 信息技术系统间远程通信和信息交换局域网和城域网特定要求第

2 部分：逻辑链路控制

GB/T 15629.3—1995 信息处理系统局域网第3部分：带碰撞检测的载波侦听多址访问

（CSMA/CD）的访问方法和物理层规范GB 15629.11—2003 信息技术系统间远程通信和信息交换局域网和城域网特定要求第

11 部分：无线局域网媒体访问控制和物理层规范

ISO/IEC 9798-3:1998/Amd.1:2010 信息技术安全技术实体鉴别第3部分：采用数字签名技术的机制修改单 1（Information technology—Security techniques—Entity authentication Part 3:Mechanisms using digital signature techniques—Amendment 1）IEEE Std 802.3™M-2005 局域网和城域网规范第3部分：带检测冲突的载波检测多址存取（CSMA/CD）方法和物理层规范［IEEE Standard for Local and Metropolitan Area Networks—Part 3：Carrier Sense Multiple Access with Collision Detection （CSMA/CD） Access Method and Physical Layer Specifications］IEEE Std 802. 1D™W-2004 局域网和城域网规范媒体访问控制桥［IEEE Standard for Local and Metropolitan Area Networks—Media Access Control（MAC） Bridges］IEEE Std 802.1Q™-2003 局域网和城域网规范局域网虚拟桥（IEEE Standards for Local and Metropolitan Area Networks—Virtual Bridged Local Area Networks）IEEE Std 802.1x™M-2004 局域网和城域网规范基于端口的网络访问控制（IEEE Standards for Local and Metropolitan Area Networks—Port-Based Network Access Control）

3 术语和定义

下列术语和定义适用于本文件。

3.1 鉴别访问控制器 authentication access controller

位于点到点链路一端的实体，该实体可以鉴别和被鉴别另外一端的实体，它与鉴别服务器有直接的通信。

3.2 请求者 • requester REQ

位于点到点链路一端的实体，该实体可以鉴别和被鉴别另外一端的实体，它必须通过鉴别访问控制器与鉴别服务器通信。

3.3 鉴别服务器 authentication server AS

提供鉴别服务给请求者和鉴别访问控制器，使请求者和鉴别访问控制器可以相互鉴别。

3.4 桥端口 bridge port

IEEE802. 1D 或者802.1Q桥的端口。

3.5 边缘端口 edge port

连到一个 LAN 的端口，该LAN 没有连接其他桥。

3.6 网络接入端口 network access port

系统和链路的连接点，它可以是物理端口，如一个 LAN MAC，或是一个逻辑端口，如 GB 15629.11中工作站和无线接入点的关联。

3.7 端口访问实体 port access entity PAE

关联于端口的协议实体，它可以支持自适应、请求者或鉴别访问控制器的功能。

3.8 系统 system

有一个或多个网络接入端口的设备，包括终端工作站、服务器、桥和路由器等。

4 缩略语

AAC 鉴别访问控制器 Authentication Access Controller AS 鉴别服务器 Authentication Server ASF 警告标准论坛 Alerting Standards Forum CBAP 基于证书的鉴别协议 Certificate Based Authentication Protocol CHAP 挑战握手认证协议 Challenge Handshake Authentication Protocol CMAP 基于证书的 WMAN 鉴别协议 Certificate-based WMAN Authentication Protocol DHCP 动态主机配置协议 Dynamic Host Configuration Protocol FDDI 分布式光纤数据接口 Fiber Distributed Data Interface IBAP 基于身份签名的鉴别协议 Identity Based Authentication Protocol互联网协议 Internet Protocol LAC 链路访问控制 Link Access Control LAN IEEE 802局域网 TEEE 802 Local Area Network LLC 逻辑链接控制 Logical Link Control MAC 媒体访问控制 Media Access Control MIC 消息完整性校验 Message Integrity Check MPDU MAC 协议数据单元 MAC Protocol Data Unit OID 客体标识符 Object Identifier OUI 组织全球惟一性标识 Organizationally Unique Identifier PCAP 对等控制访问协议 Peer Control Access Protocol PDU 协议数据单元 Protocol Data Unit Port 网络访问端口 network access port PPP 点到点协议 Point-to-Point Protocol REQ 请求者 Requester SNAP 子网络访问协议 Subnetwork Access Protocol SNMP 简单网络管理协议 Simple Network Management Protocol TAEP 三元鉴别可扩展协议 Tri-element Authentication Extensible Protocol TAEPoL. 基于链路的三元鉴别可扩展协议 TAEP over Link TePA 三元对等鉴别 Tri-element Peer Authentication TePA-AC 基于三元对等鉴别的访问控制技术TePA-based Access Control TP 可信第三方 the Trusted third Party VLAN 虚拟局域网 Virtual LAN

5 引入可信第三方的实体鉴别及接入架构

5.1 概述

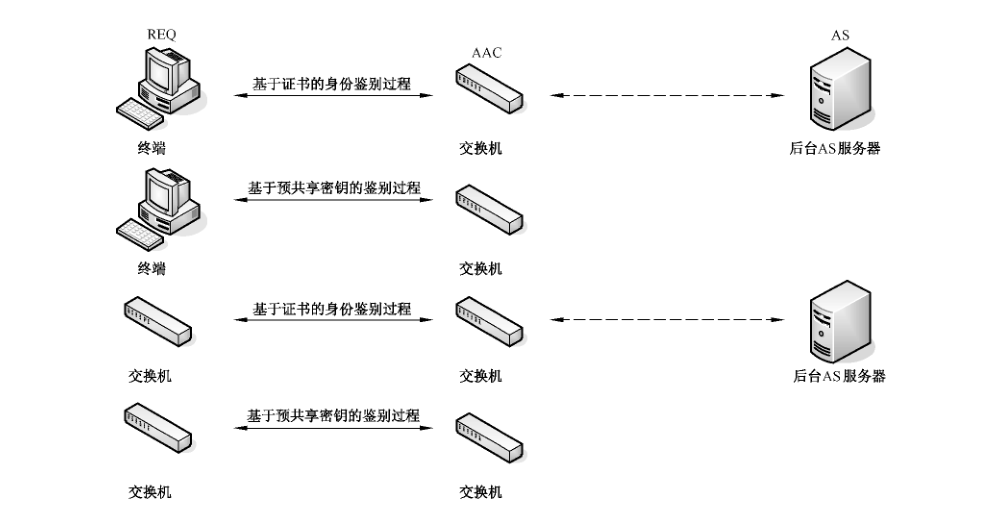

引入可信第三方的实体鉴别及接入系统采用三元结构，将参加鉴别和授权的实体置于对等的角色，利用逻辑的端口控制方法完成双方的鉴别和授权。本标准确定的访问控制方法可应用于无线网络访问控制、有线网络访问控制以及IP 自适应移动访问控制系统等。

本章描述了引入可信第三方的实体鉴别及接入系统的结构框架、控制功能以及采用该机制的设备所进行的各项操作之间的关系。

引入可信第三方的实体鉴别及接入架构对系统功能进行了扩展，它提供了一种访问控制方法，可以用来阻止请求者对鉴别访问控制器系统的资源进行未授权的访问，同时阻止请求者误访问未授权的鉴别访问控制器系统；还可以让请求者用来阻止来自未授权鉴别访问控制器系统的连接。例如，对于MAC 桥系统，引入可信第三方的实体鉴别及接入架构可以实现限制用户只能访问公共桥端口，或者在一个组织内，限制组织内资源只能被组织内用户访问等应用场景。访问控制是通过对连接在受控端口上的系统进行鉴别来实现的，所谓端口是指参加鉴别和授权的实体附着于它们之间的逻辑点到点连接的接口，例如 GB 15629.11-2003无线局域网的关联、GB/T 15629.3—1995 LAN交换机的端口。根据鉴别的结果，请求者系统或鉴别访问控制器系统决定是否给予对方授权，允许对方通过受控端口访问自己的资源。如果对方没有获得授权，根据受控端口的 OperControlledDirections 参数限制在请求者系统和鉴别访问控制器系统间未授权的数据流动。引入可信第三方的实体鉴别及接入架构采用基于三元对等鉴别的访问控制技术（TePA-AC），可以被一个系统用来鉴别其他任何连接在该系统受控端口上的系统，系统可以是路由器、终端设备、交换机、无线接入点、无线基站、网关、应用程序等。附录C和附录D描述了三元对等鉴别的访问控制在城域网和局域网设备的参考实现。

本标准中，请求者系统和鉴别访问控制器系统之间的鉴别采用基于密码技术的鉴别协议实现。鉴别协议运行要求双方具有“密钥”的信任基础，即双方共享一个秘密—密钥，作为双方的信任凭证。如果只有请求者系统和鉴别访问控制器系统这两种实体，密钥管理将是对多个请求者系统和多个鉴别访问控制器系统之间的管理，也就是管理多对多的信任关系。多对多的信任关系导致系统实现异常复杂，为了降低系统实现的复杂性，本标准定义了第三种实体——鉴别服务器。鉴别服务器和请求者系统有“密钥”的信任基础，鉴别服务器和鉴别访问控制器系统也有“密钥”的信任基础，而请求者系统和鉴别访问控制器系统之间没有“密钥”的信任基础。这样多对多的信任关系将演变为两个多对一的信任关系，有效地降低了系统实现的复杂性。

本标准中，请求者系统和鉴别访问控制器系统之间的鉴别可以通过鉴别服务器作中介来实现，鉴别协议在请求者系统、鉴别访问控制器系统和鉴别服务器三个实体上运行，称为三元对等鉴别。

5.2 访问控制的范围

引入可信第三方的实体鉴别及接入架构的操作假设所操作的端口在请求者与鉴别访问控制器之间提供点到点的连接。

本标准提供了一个用于在请求者与鉴别访问控制器之间、鉴别访问控制器和鉴别服务器之间传递消息的协议，并根据协议执行的结果来决定请求者与鉴别访问控制器的端口状态。

3 系统、角色和端口

5.3.1 概述

系统的端口提供了一种手段，通过该方式可以访问其他系统提供的服务，也可以通过该方式向其他系统提供服务。引入可信第三方的实体鉴别及接入架构可以控制系统的端口状态，保证只有被授权的系统才能访问该系统提供的服务，或者访问被授权系统提供的服务。

为了描述引入可信第三方的实体鉴别及接入架构的操作，一个系统的端口（更准确地说，是端口的端口控制实体 PAE）可以采用以下两种角色：鉴别访问控制器（AAC）：如果系统需要通过端口提供资源给其他系统访问，那么它采用鉴别访问控制器的角色；鉴别访问控制器也可以通过该端口访问其他系统的资源，鉴别访问控制器可以直接与鉴别服务器通信。

请求者（REQ）：如果系统需要通过端口访问其他系统提供的资源，那么它采用请求者的角色；

请求者要通过鉴别访问控制器与鉴别服务器通信。

另外还定义了一个系统角色：鉴别服务器（AS）：鉴别访问控制器和请求者进行鉴别时，需要通过鉴别服务器完成鉴别协议的交互过程。鉴别服务器作为鉴别访问控制器和请求者共同信任的可信第三方提供初始信任。

以上描述的三种角色在通常情况下的系统中都需要，以完成鉴别协议交换。但在某些特殊情况下，鉴别服务器并不是必须存在的。例如，当两个系统采用共享密钥鉴别，且不需要其他的管理时，鉴别服务器就没有必要存在。一个系统可以采用其中一个角色或多个角色，例如，AAC可和 AS在一个系统中实现；PAE 可以在一个协议交换中采用 AAC 角色，而在另一个协议交换中采用 REQ角色。

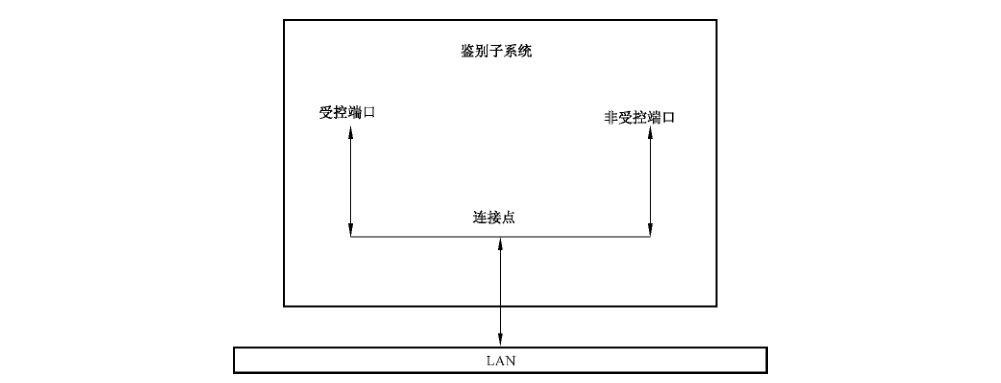

5.3.2 受控端口与非受控端口

引入可信第三方的实体鉴别及接入架构在系统和链路的连接点上建立两个不同的访问点，一个是非受控端口，不论授权状态如何，允许链路上的系统之间不受控地交换数据包；一个是受控端口，只有处于授权状态，才允许交换数据包。非受控端口和受控端口是同一连接点的两个部分，从物理连接点得到的数据帧会被它们同时得到。见图1。

系统受控𧖣口非受控蟾口连接点链路说明：尽管数据包在受控端口和非受控端口均可得到，但协议实体在某一时刻只能关联到其中一个端口。

系统与链路的连接点可以是物理端口，也可以是逻辑端口，该端口提供到其他系统的一对一连接。

例如，在交换的LAN中，该连接点可以通过MAC地址实现，MAC地址使鉴别访问控制器和请求者之间一对多的关系成为可能；在IP 网络中，该连接点可以通过IP 地址实现；对于应用程序，该连接点可以通过应用程序和会话层/传输层的接口实现；在GB 15629.11—2003无线局域网中，无线接入点和工作站之间存在独立的关联实现一对一的连接；在PPP连接中，终端和网关之间是点对点的连接。在本标准中，两个系统之间建立单独的关联是引入可信第三方的实体鉴别及接入架构方法实施的前提条件。

受控端口和非受控端口是逻辑概念，它将数据流进行了分类。管理和控制流可以通过非受控端口，信息流则通过受控端口，在不影响系统通信管理的前提下，通过受控端口对信息流进行控制。

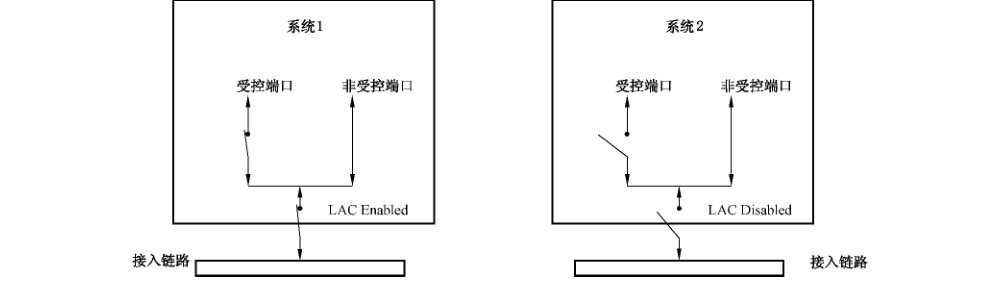

图2描述了受控端口 AuthControlledPortStatus 和 LAC 控制的结果。任何对链路的访问都要受到端口的链路访问控制能力LAC（LAC在802网络是 MAC，在IP 网络中是IP）当前的管理性和可操作性状态以及 AuthControlledPortStatus 参数的控制。如果LAC 在物理上或管理上不可操作时，那么无论在受控端口还是非受控端口都不会发生基于LAC的任何协议交换。在图2的系统1中，因到链路连接点的LAC 是可操作的，受控端口和非受控端口均可访问链路；而在图2的系统2中，因为到链路连接点的LAC 是不可操作的，受控端口和非受控端口都不能访问链路，LAC的不可操作性也导致系统的受控端口状态为非授权的。

AuthControlledPortStatus 通过一个开关来表示，开或者关表示允许或阻止数据包通过该端口。

图2中有两个系统，每个系统均有一个受控端口，端口的 OperControlledDirections 参数 Both。图2的系统2中受控端口的 AuthControlledPortStatus 为 Unauthorized，因此不允许数据包通过，故开关的状态是断开的；图2的系统1中受控端口 AuthControlledPortStatus 为 Authorized，因此允许数据包通过的，故开关的状态是闭合的。

除了 AuthControlledPortStatus 以外，受控端口的 AuthControlledPortControl 参数使管理员可以控制端口的授权状态。该参数有3个值：强制授权的 ForceAuthorized、自动的Auto、强制非授权的Force Unauthorized，其默认值 Auto。AuthControlledPortStatus 和 AuthControlledPortControl 之间的关系如下：当 AuthControlledPortControl 的值为 ForceUnauthorized 时，使得鉴别访问控制器或请求者状态机将受控端口 AuthControlledPortStatus 的值设置 Unauthorized，即受控端口无条件地设置为未授权；

当 AuthControlledPortControl 的值 ForceAuthorized 时，使得鉴别访问控制器或请求者状态机将 AuthControlledPortStatus 的值设置为 Authorized，即受控端口无条件地鉴别访问控制器或请求者为授权；

当 AuthControlledPortControl 的值为 Auto 时，鉴别访问控制器和请求者状态机根据请求者、鉴别访问控制器和鉴别服务器之间的鉴别交换的结果确定 AuthControlledPortStatus 的值。

在上述3种情况中，AuthControlledPortStatus 的值直接反映鉴别访问控制器和请求者状态机中portStatus 变量的值。以下3个因素影响 portStatus 变量的值：鉴别访问控制器状态机的授权状态（如果端口上没有实施状态机，则认是“授权的”）。

请求者状态机的授权状态（如果端口没有实施状态机，则认是“授权的”）。

REQ Access Control With AAC Administrative Control 参数。该参数有两个可能值：Active和 Inactive，默认是 Inactive，支持 Active 是可选的。只有当 AAC状态机和 REQ状态机在一个端口都实现时，该参数才有效。如果该参数值是 Inactive，则 portStatus 参数值仅被 AAC状态机的授权状态确定。如果该参数的值是 Active，则 portStatus 参数值被AAC 状态机和REQ状态机共同决定，AAC 和 REQ状态机中任何一个状态是 Unauthorized 时，则portStatus 参数值 Unauthorized。

一个系统中每个端口的 AuthControlledPortControl 参数值都受到系统 System AuthControl 参数值的控制。SystemAuthControl 参数值可以为 Enabled 和 Disabled，默认值是 Disabled。如果 Sys- temAuthControl 被置 Enabled，那么鉴别对于系统即为可用，则每个端口的授权状态均由 AuthCon- trolledPortControl 参数来控制。如果 SystemAuthControl 被置 Disabled，则表示所有端口的 Auth. ControlledPortControl 参数均被置 ForceAuthorized。实际上，将 SystemAuthControl 参数设置力Disabled 会导致所有端口的鉴别被禁止，使得所有受控端口被授权。

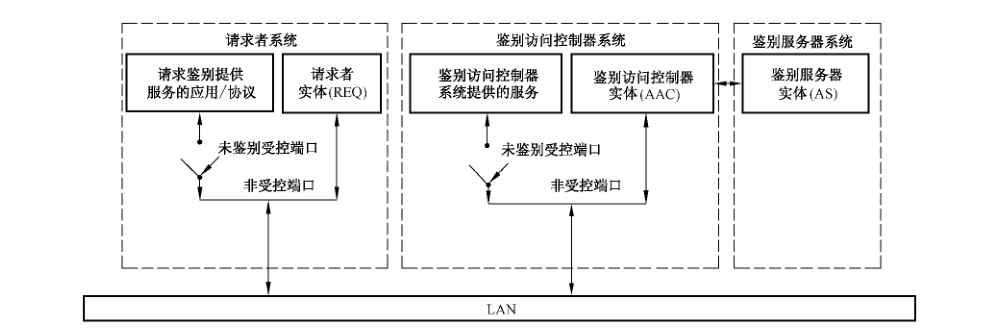

通常希望其他系统的协议交换使用本系统的一个或多个受控端口，然而，一个给定的协议可能需要绕过授权功能而使用非受控端口。图3显示了鉴别访问控制器系统和请求者系统中的受控和非受控端口，以及 PAEs根据授权交换的结果来控制受控端口的授权状态，其中，为了完成协议交换，PAEs 需要利用非受控端口。

请求者系统鉴别访问控制器系统应用一使用鉴鉴别访问控服务-鉴别访问别访问控制器请求者 PAE 制器PAE控制器提供口非授权端口非授权授权/非授权授权/非授权图4中，鉴别访问控制器和请求者的受控端口为未授权状态，因此请求者系统无法访问鉴别访问控制器系统提供的服务。两个 PAE 利用各自的非受控端口，使用鉴别协议互相通信，鉴别访问控制器PAE通过高层协议负载的鉴别协议与鉴别服务器进行通信。

鉴别访问控制器和鉴别服务器之间的通信可以利用LAN，或使用其他通信信道。如果鉴别服务器和鉴别访问控制器没有设置在一台设备上，则其之间应进行鉴别协议交换。

5.3.3 接收和发送控制

每个受控端口的受控方向参数 AdminControlledDirections 和 OperControlledDirections 决定未授权的控制端口是对双向的通信进行控制（向内进入的帧和向外发送的帧），还是仅对来向通信（仅只对向内进入的帧）进行控制。受控方向参数取值为Both 或In。这两个参数的含义如下：AdminControlDirection=Both：表示对受控端口的向内进入和向外发送的双向传输均进行控制。如果 AdminControlledDirections=Both，则 OperControlledDirections 参数的值无条件等于Both。

AdminControlledDirection=In：表示仅对受控端口向内进入的传输进行控制。如果 Admin- ControlledDirections=In，则 OperControlledDirections 参数的值在初始化且端口的LAC服务可用时为In。然而，如果出现下列任何一种情况，则 OperControlledDirections 参数值将力Both：• 端口是一个桥端口，且桥检测状态机（见IEEE Std 802.1D-2004 中的第17章）检测到另外一个桥连接到该端口；

• 端口是一个桥端口，且该端口的 Edge Port 参数值为 FAL.SE；

• 端口的LAC 不可用。

AdminControlledDirection 参数的值只能通过管理操作进行修改。引入可信第三方的实体鉴别及接入架构的实施应支持能够独立地将每个受控端口的 AdminControllledDirection 参数设置力Both以及独立地将每个受控端口的 AdminControllledDirection 参数设置In。

注：当一个与受控端口相连的设备需要从受控端口获得协议消息，即从受控端口传输出去协议消息，以支持某种形式的启动或初始化时（例如，Wake-on-L.AN），In 的设置允许基于端口的访问控制将安全条件放宽，但是它仍然希望在鉴别完成之前阻止与之相连的设备给受控端口发送数据（参见E. 1）。很明显，受控端口采用这种形式放宽的安全限制，减弱了基于端口的访问控制处理某些攻击的有效性。

5.4 端口访问实体（PAE）

5.4.1 概述

端口访问实体（PAE）对第7章定义的协议进行操作。对于支持端口访问控制功能的系统，每个端口都存在 PAE，无论该系统扮演请求者角色还是鉴别访问控制器角色。

在鉴别交换中扮演请求者角色的 PAE 被称为请求者 PAE。

在鉴别交换中扮演鉴别访问控制器角色的PAE被称为鉴别访问控制器 PAE。

这两种 PAE 角色均根据鉴别过程的结果控制受控端口的授权/未授权状态。

5.4.2 鉴别访问控制器角色

鉴别访问控制器 PAE负责对连接到其受控端口的请求者 PAE 进行鉴别，并且对受控端口的授权状态进行相应的控制。

在鉴别过程中，鉴别访问控制器 PAE 可能会使用鉴别服务器。鉴别服务器可能与鉴别访问控制器处于同一系统，或者处于能通过远程通讯机制、基于LAN或其他机制进行访问的其他系统中。请求者PAE 和鉴别访问控制器 PAE 的通信，以及鉴别访问控制器 PAE 和鉴别服务器（当鉴别服务器和鉴别访问控制器不在同一个系统中时）之间的通信将通过第7章描述的协议和程序来完成。

5.4.3 请求者角色

请求者 PAE负责将请求者的鉴别凭证发送给鉴别访问控制器 PAE，作为对鉴别访问控制器 PAE请求的响应，还负责根据与鉴别访问控制器PAE 进行鉴别交换的结果来控制受控端口的授权状态。请求者 PAE也可能发起鉴别交换，完成特定的注销交换。

5.4.4 端口访问限制

鉴别一般发生在系统初始化时或者请求者系统连接到鉴别访问控制器系统的端口时。在鉴别成功完成之前，请求者系统只能访问鉴别访问控制器系统来完成鉴别交换，或者访问鉴别访问控制器系统提供的、没有访问控制限制的、处于鉴别访问控制器非受控端口上或者请求者非受控端口上的服务（见5.3）。

一旦鉴别成功完成，两个系统均允许请求者系统访问通过鉴别访问控制器系统受控端口提供的服务。

支持受控端口的LAC 的操作状态可以被启用或禁用。如果LAC 的操作状态为禁用，那么无论受控端口的授权状态是什么，LAC都不能使用。

注1：IEEE Std 802. 1D-2004 中的第6章描述了表不端口的 MAC 启用/禁用状态的桥（Bridge）端口。

GB/T 15629.3—1995描述了类似的参数，它定义了通过聚合提供的逻辑端口的启用/禁用状态。

在使用PAE的系统中，受控端口在鉴别之前一直处于未授权状态，因此是禁用的。一旦鉴别成功，且PAE决定授权所鉴别的用户来访问受控端口，则受控端口将进入授权状态。如果受控端口没有被其他原因禁用（例如，由于管理方面的原因而禁用LAC），受控端口就可以使用（见5.3）。

注2：当鉴别访同控制器系统的受控端口处于未授权状态时，动态主机配置协议（DHCP）和其他初始化传输可能不会通过受控端口发送和接收，这依赖于端口控制的层次和端口的 ControlledDirection 参数。因此，鉴别需要在终端工作站的初始化序列时就进行（例如，在DHCP 和IP 初始化之前）。当请求者的受控端口处于未授权状态时，不能发送和接收 DHCP 和其他初始化传输。请求者在授权之前试图利用受控端口，将会导致 DHCP或初始化包的丢失，还可能会导致无法获取IP 地址。

除了能控制受控端口的授权状态之外，PAE 的操作还能支持受控端口授权状态的老化，可在任何时间激活请求者或鉴别访问控制器进行重新鉴别。在重新鉴别期间，受控端口保持授权状态，仅在重新鉴别失败时，才转变到未授权状态。

在某些配置中不需要对特定端口进行鉴别（例如，在 Inter-Bridge 链路中，端口连接到服务器上），因此鉴别是针对每个端口进行配置的。这种配置的管理操作将在第8章中描述。

5.4.5 TAEP

5.4.5.1 概述

PAE 包含鉴别控制和互相通信两个功能，其中鉴别控制功能实现 PAE 的状态转换，见第7章；通信功能传递两个 PAE之间的鉴别消息。以下定义的 TAEP（Triple-element Authentication Extensible Protocol）协议支持鉴别访问控制器 PAE 和请求者 PAE 之间、鉴别访问控制器 PAE 和鉴别服务器之间的通信功能。

5.4.5.2 TAEP 分组格式

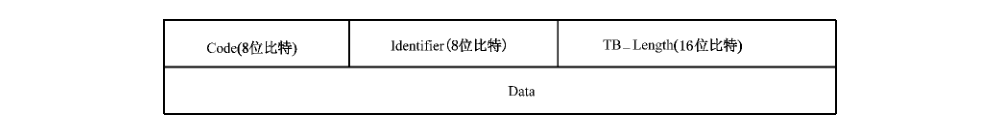

图5给出了 TAEP 分组格式。

TAEP 分组各个域的定义见表1。

表1 TAEP 分组域定义

名称	长度（比特）	描述

表示 TAEP 分组的类型1 Request Code 编码 8 2 Response 3 Success 4 Failure Identifier 标识 8 用于匹配 Request 和 Response 分组表示整个 TAEP 分组的八位位组数，即指包括 Code、 Identifier、Length 长度 16 Length 和 Data 所有字段的长度总和Data 数据可变分组含0个或多个八位位组，其格式由Code 字段的值决定

5.4.5.3 TABP 分组字段各个域定义

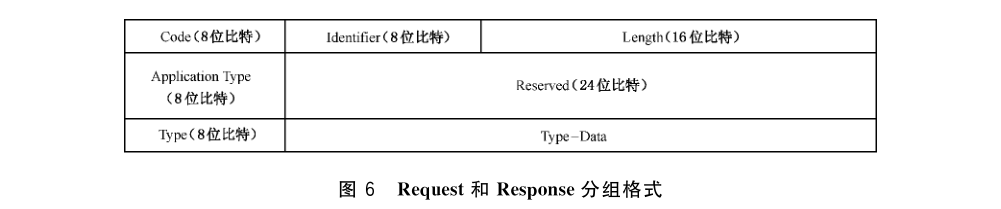

5.4. 5.3.1 Request 和 Response格式见图6。

其中 Application Type 字段表示TAEP 协议运行的应用环境：0：表示未特定定义的应用环境。

1~223：表示公有的应用环境，数值含义等待定义。

224~239：表示私有的应用环境，用于 TAEP 在私有应用环境中使用，数值含义由使用者定义。

240～255：保留。

Application Type 字段默认值为0。

其中 Type字段长度为1个八位位组，它表示 Request 和 Response 分组的类型，定义见表2。

表 2 Request 和 Reponse 分组类型定义

Type 值	定义	描述
1	Identity	Identity 类型用于鉴别访问控制器询问请求者的身份。对于 Identity类型的 Request 分组，包含可显示的消息，采用 UTF-8 编码的 ISO 10646 字符，用于提示请求者；请求者应发送 Identity 类型的 Response分组来响应 Identity 类型的 Request 分组

Notification 类型用于将一个可显示的消息从鉴别访问控制器传递到请求者。在鉴别过程完成之前，鉴别访问控制器可在任何时候发送一个 Notification 类型的 Request 分组到请求者，除非正在进行的鉴别2 Notification协议禁止使用 Nofification 类型的分组；请求者收到 Notification类型的 Request 分组后应使用 Notification 类型的 Response 来响应鉴别访问控制器Nak 在 Response 分组中存在，用于表示不支持 Request 分组中提议的鉴别方法。Nak 类型的 Type-Data 字段的内容包含可变长度的8位

3 Nak（Response only）位组，每个8位位组表示1个通用的鉴别方法。数值4～249表示可以

替代使用鉴别方法，如果没有可替代的鉴别方法，Type-Data 字段内容为数值。

TAEP-IBAP 是一个基于身份签名机制的鉴别协议，Type-Data 定义248 TAEP-IBAP 参见附录B的B.1 中描述 TAEP-IBAP 类型的分组中 Type-Data 字段的内容TAEP-CBAP 是一个基于三实体公钥的鉴别协议，Type-Data 定义249 TAEP-CBAP 参见附录 B.2 中描述 TAEP-CBAP 类型的分组中 Type-Data 字段的内容

表2

Type 值	定义	描述
250	TP Authentication	TP Authentication 类型用于鉴别访问控制器向鉴别服务器询问可用的鉴别方法
254	Expanded Types	Expanded Types 用来支持厂商自定义的鉴别协议以及扩展通用鉴别协议类型的范围到预定数值255以外
255	Experimental use	Experimental Use 类型分组的Typa-Data 字段没有固定的格式，它用于测试新的 TAEP鉴别协议类型

TP Authentication 类型用于鉴别访问控制器向鉴别服务器询问可用的鉴别方法。如果鉴别访问控制器需要从鉴别服务器获得鉴别方法的类型，则鉴别访问控制器向鉴别服务器发送 TP Authentication 类型的 Request 分组来请求可用的鉴别方法，该分组包含请求者和鉴别访问控制器的身份；鉴别服务器将发送 TP Authenticaiton 类型的 Response 分组进行响应，该分组包含鉴别服务器支持的用于该请求者和鉴别访问控制器的鉴别方法类型。TP Authenticaion 类型的分组 Type-Data 字段格式见图了。

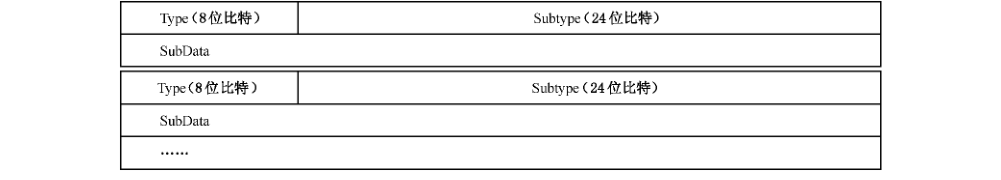

TP Authentication 类型分组中 Type-Data 字段各个域的定义见表3。

表3 TP Authentication 类型分组中 Type-Data 字段域定义

名称	长度（比特）	描述
Type 类型	8	Type=250
Subtype 子类型	24	00-00-00 Identity FF-FF-FF 通用鉴别方法其他Vendor ID，由IANA 分配的厂商的SMI 网络管理专用企业代码

当 SubTyp 取值为“00-00-00”时，SubData 字段包含长度和身份内容，前2个八位位组为长度字段，表示后面身份字段的八位位组个数；

Subdata 子数据可变当 SubType 取值为“FF-FF-FF” 时，表示通用的鉴别方法，SubData字段为4个八位位组，表示通用的鉴别协议类型；

当 SubType 取值为其他值，即厂商的 Vendor ID 值，SubData字段为4个八位位组，表示厂商自定义的鉴别方法当鉴别服务器传递所支持的多种鉴别方法时，TP Authenticaion 类型的分组 Type-Data 字段格式见图8。

Expanded Types 用来支持厂商自定义的鉴别协议以及扩展通用鉴别协议类型的范围到预定数值255以外。

Expanded Types 类型的分组 Type 和 Type-Data 字段格式见图9。

Expanded Type 类型分组中 Type-Data 字段各个域的定义见表4。

表 4 Expanded Type 类型分组中 Type 和 Type-Data字段域定义

名称	长度（比特）	描述
Type 类型	8	Type=254
Vendor-ID厂商标识	24	00-00-00通用厂商的 Vendor ID，由IANA 分配的厂其他商的SMI 网络管理专用企业代码

当 Vendor-ID 为0时，Vendor-Type 字段用于扩展通用的鉴别协议类型。Vendor-Type 字段为4 个八位位组，数值0～255 保留，用于兼容在非扩展时用一个八位位组表示的鉴别协议类型，数值3是个例外。

Vendor-Type 厂商类型 32当 Vendor-ID 为0且 Vendor-Type 为3时，其意义为Expanded-NAK。

当Vendor-ID 非0时，Vendor-Type 字段为4个八位位组，表示厂商自定义的鉴别协议类型。

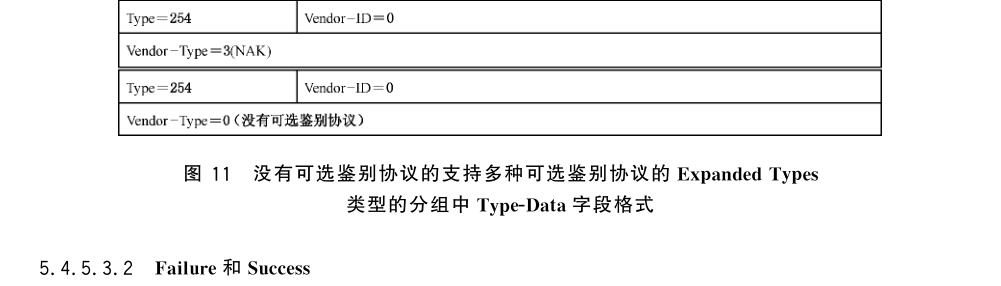

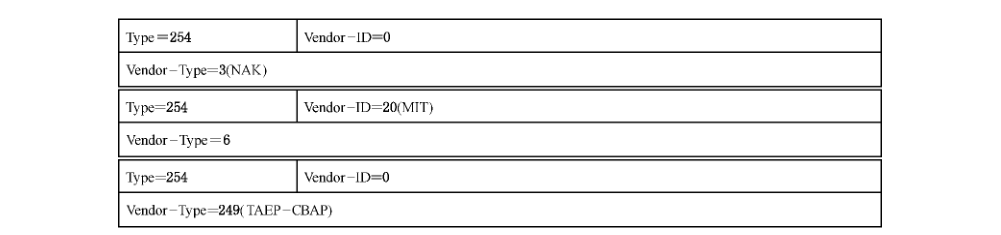

Expanded Types 类型的分组使用示例见图10和图11。

5.4.5.4 TABP 复用模型

5.4.5.4.1 一般要求

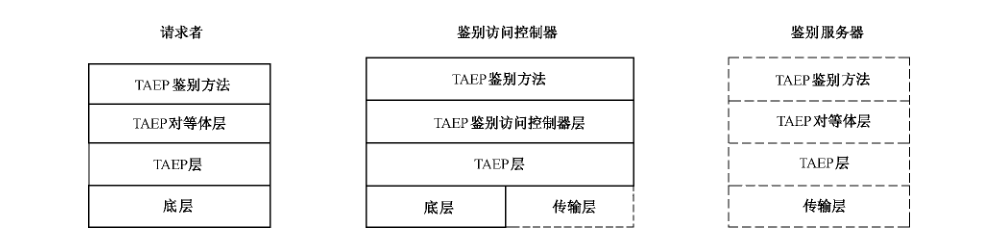

TAEP 复用模型见图 13。

图13的虚线部分表示可选，该部分在运行中是否起作用由 TAEP 鉴别方法决定。

5.4. 5.4.2 底层和传输层底层和传输层负责在请求者、鉴别访问控制器和鉴别服务器之间传送和接收 TAEP 分组，该传输层是逻辑概念，表示该层和相邻的底层可以不是同一种技术。TAEP 可以运行在多种底层技术上，包括 PPP、IEEE 802.3,IEEE 802.11、IEEE 802.16、IEEE 802.15、IP、TCP等。

5.4.5.4.3 TAEP 层

TAEP 层通过底层传送和接收 TAEP 分组，实现重复分组检测和重传，在对等体层和鉴别访问控制器层之间传送消息。

5.4.5.4.4 TABP 对等体层和鉴别访问控制器层

根据Code 字段的值，TAEP 层解析收到的 TAEP 分组，传送到 TAEP 对等体层或 TAEP鉴别访问控制器层。

5.4.5.4.5 TAEP 鉴别方法

通过TAEP 对等体层和 TAEP鉴别访问控制器层传送消息，TAEP 鉴别方法层实现了鉴别算法。

由于在TAEP 层没有实现分片，因此TAEP鉴别方法层必须自己实现分片功能。

5.4.5.5 端对端的协议

TAEP是一个端对端的协议，是指在对等体和鉴别访问控制器之间 TAEP协议的运行。因此，一条链路的两端都可以同时作为鉴别访问控制器和对等体。在这种情况下，两端都必须实现TAEP 鉴别访问控制器层和 TAEP 对等体层。另外，TAEP 鉴别方法的实现必须指出鉴别访问控制器和对等体的功能。

存在鉴别服务器的情况下，即 TAEP 鉴别方法需要鉴别服务器的存在，实现鉴别访问控制器功能的一端必须能够和鉴别服务器无限制通信。

5.4.5.6 TAEP 消息交换

TAEP 消息交换的步骤如下：

a）鉴别访问控制器发送 Request 分组给请求者要求开始鉴别，Request 有一个类型字段指示请求的种类，类型是 Identity。

b）请求者发送 Response 分组给鉴别访问控制器来响应有效的 Request,Response 分组中包含一个类型字段，对应于 Request 分组中的类型字段，消息中包含有对等体的身份。

c）鉴别访问控制器发送 Request 分组给鉴别服务器，Request 有一个类型字段指示请求的种类，类型是 TP Authentication。

d）鉴别服务器发送 Response 分组给鉴别访问控制器，Response 分组中包含一个类型字段，对应于 Request 分组中的类型字段。

e）鉴别访问控制器根据鉴别服务器返回的鉴别方法类型，选择一种鉴别方法开始鉴别过程。发送 Request 分组给请求者，请求者响应 Response 分组给鉴别访问控制器，Request 和Response 的序列根据需要持续交互。鉴别访问控制器向鉴别服务器发送 Request 分组，而鉴别服务器向鉴别访问控制器响应 Response 分组，此 Request 和 Response 的序列会持续需要的长度。鉴别访问控制器负责重传 Request 分组。

f）对话一直持续到鉴别访问控制器不能鉴别请求者，鉴别访问控制器将发送 Failure 分组给请求者；或者鉴别访问控制器判断成功的鉴别已经完成，鉴别访问控制器或停止发送 Request 分组，结束消息交互，或发送 Success 分组给请求者。

以上步骤描述了典型 TAEP消息交换，但根据鉴别方法的不同，步骤过程会有不同。

5.4.5.7 底层、传输层协议

在鉴别访问控制器和鉴别服务器之间传递 TAEP 消息使用 TAEP-AS-SVC服务协议，鉴别服务器作为服务端在 UDP/TCP端口 5111 上接收 TAEP消息，鉴别访问控制器作为客户端发送 TAEP 消息。

请求者和鉴别访问控制器通过第6章定义的 TAEPoL 进行 TAEP 消息传递。

5.4.6 注销机制

有很多操作能导致受控端口变成未授权状态，使受控端口根据自己的 OperControlledDireciton 参数来控制通过端口的访问：

a）请求者和鉴别访问控制器之间的鉴别交换会使得对端口的授权失败；

b）管理控制能阻止端口变成授权状态；

c）端口的LAC 可以处于任何原因而不可操作（包括硬件失败或管理原因）；

请求者和鉴别访问控制器之间的连接失败会导致鉴别访问控制器的授权状态超时；

e）重新鉴别计时器超时，但重新鉴别没有成功；

f）请求者 PAE 可能不会应答鉴别访问控制器 PAE 的重新鉴别信息请求；

g）请求者 PAE 会发布一个明确的注销请求。

当一个用户从一个终端工作站注销，在某些情况下，可能会发生用户（或不同的用户）不通过新的登陆请求就能访问终端工作站和网络的情况。提供明确的注销机制能保证会话结束，这不仅关于用户对终端工作站的访问，也涉及与终端工作站相连的鉴别访问控制器系统受控端口的授权状态。因此一个明确的注销会使得请求者和鉴别访问控制器 PAE将受控端口设置未授权状态。

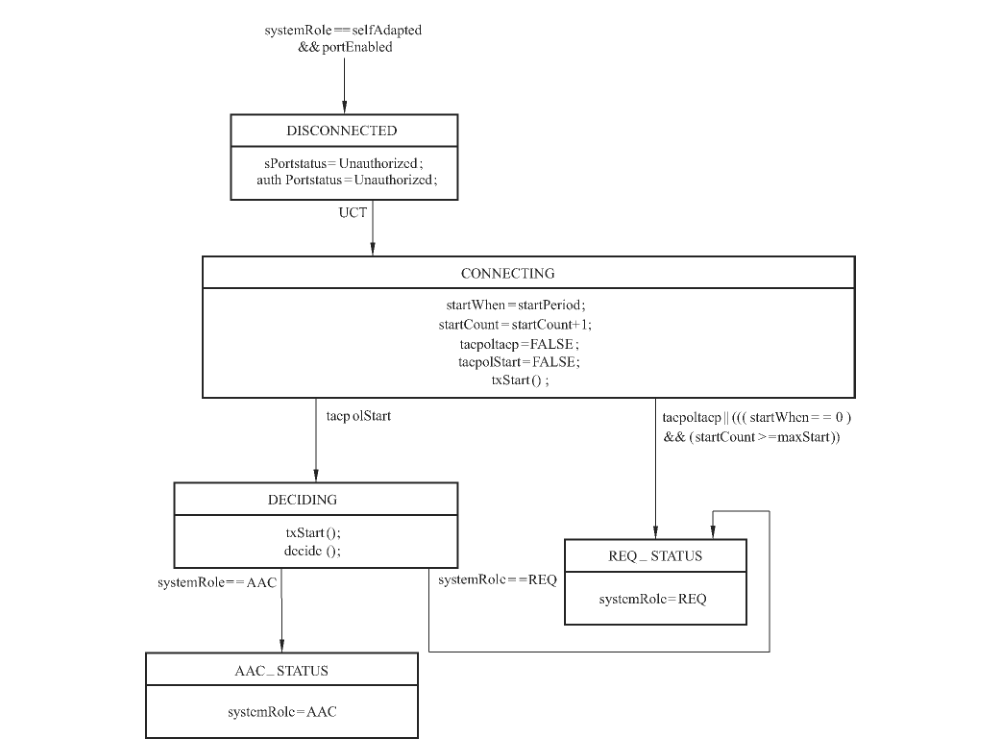

5.4.7 自适应端口选择

一个 PAE 可静态地采用请求者或鉴别访问控制器的角色，也可根据情况动态选择请求者和鉴别访问控制器角色。若对方为鉴别访问控制器，自适应 PAE 将采用请求者角色；若对方为请求者，自适应PAE 将采用鉴别访问控制器角色。如果双方均为自适应 PAE，那么根据优先级和物理地址来确定角色。优先级高的PAE 将成为鉴别访问控制器，另外一个将成为请求者。如果优先级一样，那么物理地址高的PAE将成为鉴别访问控制器。如果 PAE没有物理地址，那么PAE 就无法使用自适应端口选择的功能，只能静态设定。PAE通过第6章定义的TAEPoL帧进行自适应选择。

5.5 IEEE Std 802.3-2005 中端口访问控制的使用

当使用了引入可信第三方的实体鉴别及接入架构，同时也使用了 IEEE Std 802.3-2005 中的第43章定义的端口聚合时，PAE 的鉴别和授权机制应在各自端口上进行，当端口处于未授权状态时，不应考虑将端口聚合。任何已成为聚合端口族中的成员端口状态变未授权时，这些成员端口均应从聚合端口族中去掉。

为了保证此环境中能产生安全聚合，完成单次聚合的端口应被授权，可以给实体本身授权，或者给那些授权后能参加聚合的实体授权。决定是否授权一个端口参加聚合，该过程不属于本标准范畴。

注：链路聚合会将该聚合密钥和其他聚合密钥联合，以便产生 L.ACP 使用的最终聚合密钥。

6 链路上的 TAEP 封装（TAEPoL）

6.1 概述

本章定义了请求者 PAE 和鉴别访问控制器 PAE之间负载 TAEP 分组的封装技术。该封装称为链路上的TAEP，或TAEPoL。

在不同形式的链路上，封装的方法会有所不同，但其功能是相似的，即要能够传递 TAEP 数据分组和管理请求者 PAE 和鉴别访问控制器 PAE之间的鉴别会话。

本标准定义了 GB/T 15629.2（IEEE 802）系列网络中的 TAEPoL，对于其他网络形式时的TAEPoL. 协议本标准没有定义。本章中的TAEPoL 表示在 GB/T 15629.2（IEEE 802）系列网络中的TAEP 链路封装。

6.2 八位位组的发送和标识

所有的 TAEPoL PDU 均包含整数个八位位组，这些八位位组编号从1开始，按照它们在MAC 中的顺序依次递增。每个八位位组中的位编号从1到8，1为最低位。

当用连续的八位位组来表示二进制数时，低编号的八位位组为二进制数字中的高位八位位组。

当 TAEPOL PDU 的编码（元素）使用第6章中的图表示时，表示规则如下：

a）八位位组1显示在页的最顶部，高编号的八位位组显示在底部；

b）在一行中如果出现多个八位位组，那么低编号八位位组在最左边，高编号八位位组在右边；

c）在一个八位位组内，位8在左边，位1在右边。

6.3 TAEPoL MPDU 在 GB/T 15629.2（IEEE 802.2）逻辑链路控制（L.I.C）中的格式

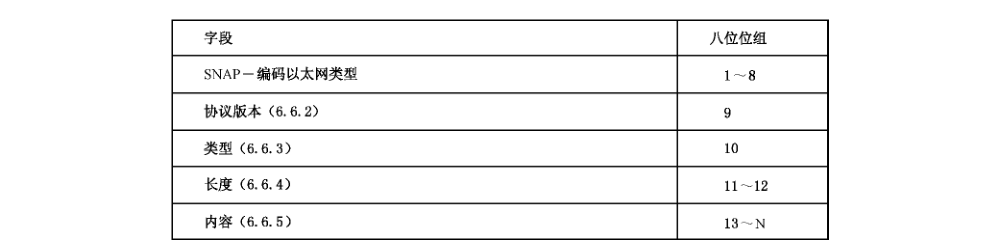

TAEPoL MPDU 在GB/T 15629.2 LLC 格式的定义见图14。从 GB/T 15629.2 MPDU 的Length/Type 字段开始。图14中除 SNAP-编码以太网类型字段以外的其他字段均在6.6中定义。

SNAP-编码以太网类型字段：长度为（1~8）个八位位组，内容如下：

a）八位位组1～3载有标准SNAP报头，包含16 进制值 AA-AA-03；

b）八位位组4～6载有SNAP协议标示符（PDI），包含16 进制值 00-00-00；

c）八位位组7～8载有以太网类型值，定义见表5。

表5 标准以太网类型分配

分配	值
PAE Ethernet Type	0×891b

6.4 TABPOL MPDU 在 GB/T 15629.3（IEEE 802.3）中的格式

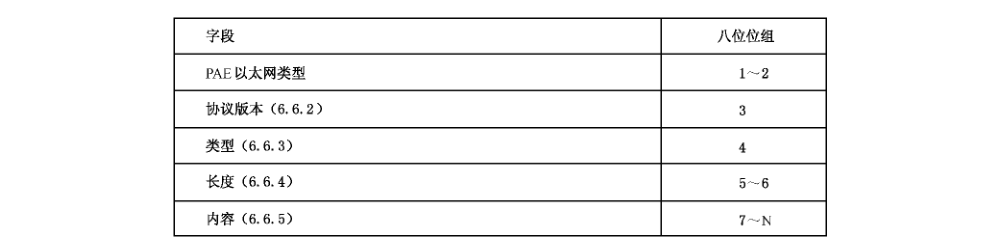

TAEPOL MPDU 在GB/T 15629.3 中的格式如图 15所示。图15中除 PAE 以太网类型字段外的其他字段均在6.6中定义。

PAE 以太网类型字段长度为2个八位位组，表示 PAE 要使用的以太网类型值，定义见表5。

6.5 标签 TAEPOL MPDU

PAE发送的 TAEPOL MPDU 不应该附加虚拟LAN（VLAN）的标签，但是可以附加优先权标签。

所有的 PAE 都应能接受优先权标签和非优先权标签的 TAEPoL. MPDU。

标签报头的结构见 IEEE Std 802.1Q。

6.6 TABPOL PDU 的格式

6.6.1 概述

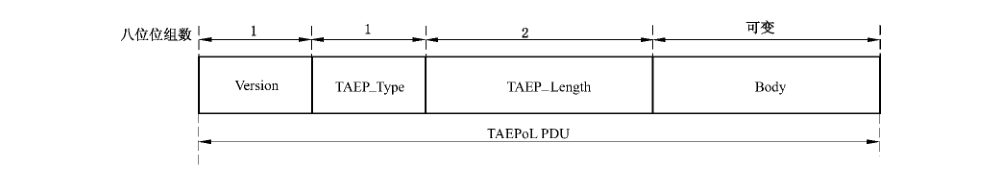

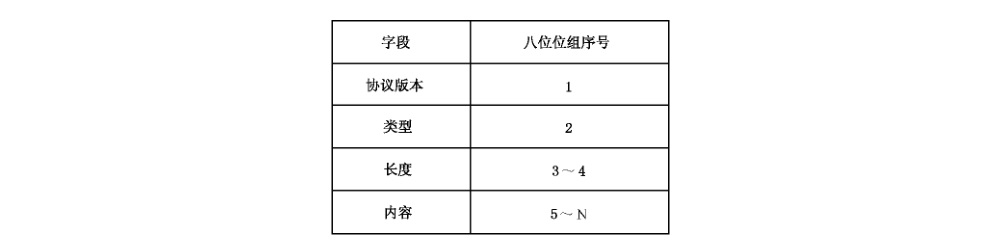

TAEPoL PDU 字段的格式见图 16，各个字段的定义见6.6.2.6.6.3、6.6.4、6.6.5。

6.6.2 协议版本

该字段长度为1个八位位组，用一个无符号数表示。它的值表示 TAEPoL.帧的发送端所支持的TAEPoL. 协议版本。符合本标准的此字段值应为 0000 0001。

6.6.3 类型

该字段长度为1个八位位组，用一个无符号数表示，它的值标识所发送的帧的类型，定义如下：-TAEP-Packet：值 0000 0000表示帧载有 TAEP 分组；

TAEPoL-Start：值 0000 0001 表示帧 TAEPoL-Start 帧；

TAEPoL-Logoff：值 0000 0010 表示帧为 TAEPoL-Logoff 请求帧；

TAEPoL-Key：值 0000 0011 表示帧为 TAEPoL-Key 帧；

TAEPoL-Encapsulated-ASF-Alert：值 0000 0100 表示帧载 TAEPoL-Encapsulated-ASF-A- lert。

除上述5个值以外的所有其他值都不能使用，因为它们是为本协议未来扩展保留的。

TAEPoL-Encapsulated-ASF-Alert 类型的帧由 Alerting Standards Forum（ASF）作为允许告警（例如，特定的 SNMP陷阱，参见 E.4），均通过非受控端口提供。在非受控端口收到的所有具有此类型的TAEPoL.帧都会被传递给协议实体，该协议实体负责处理ASF 告警确认，并进一步说明可以载此种类型帧的警告消息的语法或语义，或者在接受到此种类型帧时的协议行动。

6.6.4 长度

该字段长度为2个八位位组，用一个无符号二进制数表示。该字段的值定义了内容字段的长度，值0表示没有内容字段。

6.6.5 内容

在负载有 TAEP-Packet 的TAEPoL 帧内，该字段包含5.4.5定义的TAEP 分组，即仅仅封装一个TAEP 分组。

在负载有 TAEPoL-Key 的TAEPoL帧内，该字段包含 6.6.6.1定义的 Key Descriptor，即仅仅封装一个 Key Descriptor。

在负载有 TAEPoL-Start 的TAEPoL.帧内，该字段包含 6.6.6.2定义的Hello，即仅仅封装一个Hello 或不封装任何内容。

在负载有 TAEPoL-Logoff 的TAEPoL.帧内，该字段包含6.6.6.3定义的Logoff，即仅仅封装一个Logoff 或不封装任何内容。

在负载有 TAEPoL-Encapsulate-ASF-Alert 的 Packet Type 帧内，此字段包含ASF 描述的ASF 告警（参见 E.4）。

注：TAEPoL帧可以负载的TAEP 分组的最大值依赖于发送帧的 MAC 方法所支持的最大 MAC 顿的大小。

6.6.6 内容字段中封装数据定义

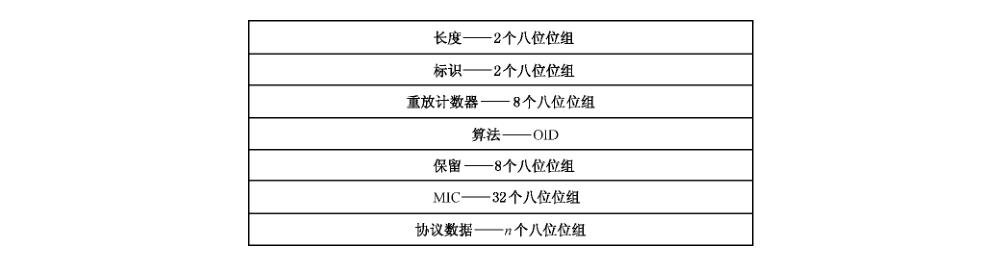

6.6.6.1 Key Descriptor6.6.6.1. 1 Key Descriptor 格式Key Descriptor 的格式见图17，各个字段的定义见 6.6.6.1.2.6.6.6.1.2.6.6.6.1.2.6.6.6.1.2、6.6.6.1.2.6.6.6.1.2.6.6.6.1.8。

6.6.6.1.2 长度字段

长度字段长度为2个八位位组，是一个整数，表示包含长度字段在内的Key Descriptor 中所有字段的八位位组数。

6.6.6.1.3 标识字段

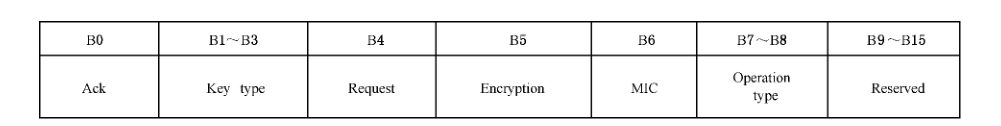

标识字段长度为2个八位位组，表示密钥的性质，格式见图18。

标识字段中各位的定义如下：-Ack 位为1个比特，当鉴别访问控制器发送的 TAEPoL.帧要求被响应，则在帧中被置位，否则复位。请求者响应帧中的 Ack 位使用和鉴别访问控制器发送帧的一样。

Key type 位为3个比特，用于表示 TAEPoL，帧交互的密钥的类型。

Request 位为1个比特，当请求者要求鉴别访问控制器开始一个密钥交换协议时，在请求者发送的帧中被置位。若鉴别访问控制器应请求者的要求开始一个密钥交换协议，鉴别访问控制器发送的帧中该位也置位表示是请求者要求开始密钥交换协议的。

Encryption 位为1个比特，如果 Key Data 字段中的Key 是密文，则该位置位，否则复位。

MIC位为1个比特，如果 TAEPoL帧中包含 MIC值，该位置位，否则复位。

Operation type 为2个比特，表示使用该 TAEPoL帧的操作类型。例如表示密钥的建立、更新或者删除。

Reserved 为7个比特，保留。

6.6.6.1.4 重放计数器字段

重放计数器为8个八位位组长，是一个整数。当基共享密钥建立以后，重放计数器初始化为0。请求者在响应一个 TAEPoL.帧时，使用收到的帧中的重放计数器值作为重放计数器值。它是一个序列，协议用它来检查重放攻击。请求者在收到有效的 TAEPoL-Key 帧后，递增收到帧中的重放计数器值作为自己的重放计数器值。鉴别访问控制器在收到有效的TAEPoL-Key 帧后，递增收到帧中的重放计数器值作为自己的重放计数器值。有效的帧是指帧的 MIC 值校验正确。

6.6.6.1.5 算法字段

算法字段长度是可变的，该字段是一个 OID，采用 DER 编码。它表示 MIC 字段使用的算法，该算法的选择需符合国家密码政策的规定。

6.6.6.1.6 保留字段

保留字段为8个八位位组。

6.6.6. 1.7 MIC 字段MIC 字段32个八位位组，采用算法字段描述算法计算。它是 TAEPoL-Key 帧的MIC 值，包含帧的全部内容，在进行 MIIC 计算时 MIC 字段屏蔽为0。

6.6.6. 1.8 协议数据字段协议数据字段是变长字段，包含用于密钥交换协议的附加数据，其封装格式见图19。

其中：-类型字段为1个八位位组：• 0x00保留；

• 0x01~0xFE，用于分配给不同的协议；

• OxFF 私有，用于私有协议的使用。

6.6.6.2 Hello 格式

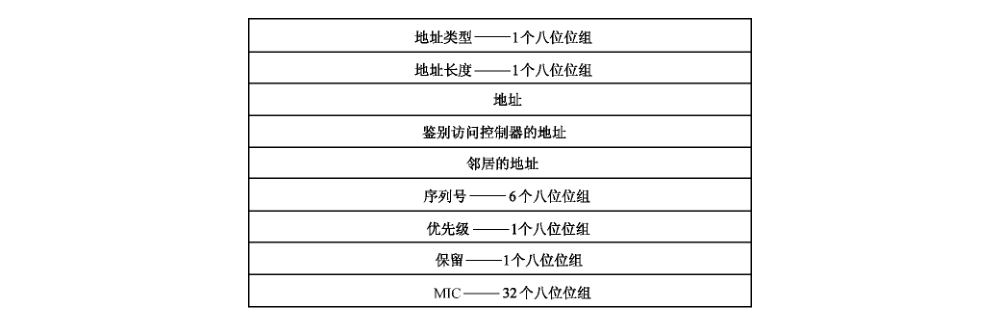

Hello 的格式见图20。

其中：——地址类型字段：表示后面地址的种类，取值定义如下：0 无地址；

1 MAC地址；

其他值保留。

地址长度字段：表示一个地址字段的八位位组数，当地址类型为。时，该字段必须0。

地址字段：表示 PAE的地址。

鉴别访问控制器的地址字段：表示两个 PAE 中角色为鉴别访问控制器的PAE的地址。

邻居地址字段：表示邻居 PAE 的地址。

序列号字段：表示单调递增的整数，用于防止重放攻击。

优先级字段：表示 PAE 成为鉴别访问控制器的优先程度，取值范围是0～255，值越大，优先级越高。

MIC字段：表示完整性校验码。如果双方支持安全 Hello，即设置了预共享密钥且采用HMAC-SHA256算法计算，则它是 TAEPoL-Start 帧的 MIC 值，包含帧的全部内容。计算时MIC 字段屏蔽0；如果双方不支持安全 Hello，该字段值为0。

6.6.6.3 Logoff 格式

Logoff 的格式见图21。

其中：-—随机数字段为32个八位位组。

-MIC 字段为32个八位位组。它采用 HMAC-SHA256 算法对 TAEPoL-Logoff 帧进行 MIC计算，包含帧的全部内容，计算时 MIC 字段屏蔽为0。

7 接收到 TAEPOLPDU 和 TAEPOL，协议格式处理的确认当且仅当如下条件为真时，一个 PAE 才应处理收到 TAEPOL PDU：

a）接入链路的封装指示该 PDU TAEPoL PDU。在 IEEE 802 网络中，PAE Ethernet Type 宁段包含如 6.3描述的 PAE Ethernet Type 的值；

b）类型字段包含 TAEP-Packet、TAEPoL-Start、TAEPoL-Logoff 或 TAEPoL-Key 其中之一，详见6.6.3。

注：6.7描述的操作模式如下，在受控端口和非受控端口，潜在的MAC收到的任何PDU均可用。端口访问实体总是连接到非受控端口的（永远不会连到受控端口）；因此，无论受控端口的状态如何，受控端口可用的任何TAEPoL PDU 都应被丢弃。

7 对等鉴别访问控制协议

7.1 概述

鉴别过程利用 TAEP 在请求者和鉴别访问控制器之间进行鉴别。TAEP 是一个支持多种鉴别协议的封装，通过TAEP，各种鉴别协议可以在请求者和鉴别访问控制器之间使用。TAEPoL 在请求者和鉴别访问控制器之间传递消息，每个 PAE包含两个逻辑分离的组件，一套 PCAP 状态机和一个高层的实体。对于请求者，高层实体包括 TAEP 功能；对于鉴别访问控制器，高层实体包含 TAEP 功能和其他用于鉴别访问控制器及鉴别服务器通信的必要功能。本章描述了 PCAP状态机、TAEP 以及 PCAP与高层实体的接口。

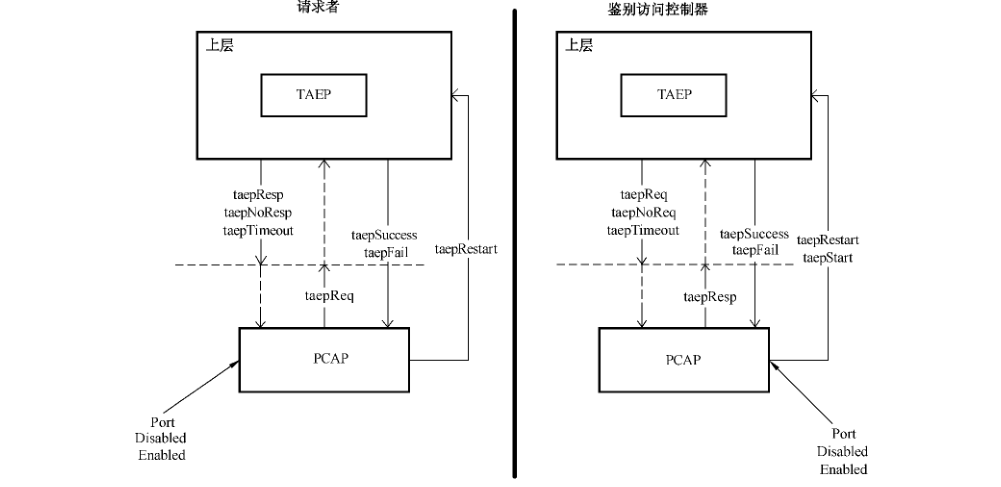

图22描述了请求者和鉴别访问控制器中 PCAP 状态机和高层实体的接口。系统的 PortEnable 信号通告给 PCAP，指示一个端口是活跃的。PCAP 在物理层和高层之间传递 TAEP 消息，来自 PCAP的 taepReq 指示 TAEP 有消息要处理，请求者的消息流使用来自 TAEP 的 taepResp/taepNoResp 参数指示 TAEP 准备好接收另外一个消息。鉴别访问控制器的消息流控制和请求者类似。在高层实体中，TAEP 和 TAEP关联的鉴别协议驱动鉴别会话。一旦完成会话，高层实体使用 taepSuccess 和 taepFail通知 PCAP。

由于TAEP 消息都由TAEP协议实体产生，因此将高层实体和 PCAP分开。TAEP 除了允许事先确定的鉴别方法，还允许在决定鉴别方法前交换更多的信息。

鉴别访问控制器的TAEP 实体要处理解析 TAEP 消息，根据所选择的具体鉴别协议，不仅要和请求者通信，还要和鉴别服务器通信。若鉴别服务器不支持该鉴别协议，鉴别服务器将返回 NAK 消息给鉴别访问控制器。一般情况下，鉴别访问控制器应首先获得鉴别服务器支持的鉴别协议类型。当鉴别访问控制器和请求者协商鉴别协议时，选择鉴别服务器支持的类型。不同的鉴别协议会完成不同的鉴别功能，可为单向鉴别无密钥、单向鉴别有密钥、双向鉴别无密钥和双向鉴别有密钥。鉴别访问控制器的 TAEP 实体应对TAEP消息进行处理，而非简单的传递给鉴别服务器。在请求者、鉴别访问控制器和鉴别服务器之间存在两个 TAEP 会话——请求者与鉴别访问控制器之间、鉴别访问控制器与鉴别服务器之间。请求者和鉴别访问控制器根据 TAEP 关联的鉴别协议运行的结果，使用 taepSuccess 和taepFail通知 PCAP，从而 PAE可以根据结果控制受控端口的状态。

7.2 鉴别过程

鉴别可以由请求者或鉴别访问控制器发起，如果鉴别功能在端口上激活（例如：端口支持鉴别访问控制器 PAE,AuthControlledPortControl 参数设置为 Auto,SystemAuthControl 参数设置Enabled），当鉴别访问控制器 PAE、请求者 PAE 收到端口从 Disabled 变到 Enabled 状态的信息或收到TAEPoLStart 帧，其将发起鉴别。在鉴别开始之前，鉴别访问控制器和请求者的受控端口是非授权的。

当PAE是请求者角色时，它发送 TAEPoL-Start 帧请求对方 PAE 开始鉴别。TAEPoL-Start 帧不包含Hello字段。

当 PAE是鉴别访问控制器角色时，如果鉴别访问控制器 PAE 收到端口的状态是 Enabled 或收到请求者PAE发来的TAEPoL-Start 帧时，则鉴别访问控制器PAE 通知上层协议实体 TAEP开始鉴别。

鉴别访问控制器 PAE 把来自 TAEP 协议实体的 TAEP-Request 帧发送出去开始鉴别协议。一般情况下，TAEP 会通过某一个 TAEP-Request 帧开始鉴别协议，然而任何一个 TAEP-Request 都可以开始鉴别协议。收到 TAEP-Request 帧的请求者回复一个 TAEP-Response 帧给鉴别访问控制器。

当PAE 是自适应角色时，如果收到 TAEP-Request帧，则将角色设置请求者，开始鉴别过程；如果收到不包含 Hello 字段的 TAEPoL-Start 帧，则将角色设置为鉴别访问控制器，开始鉴别过程；如果收到端口的状态是 Enabled 或收到对方 PAE 发来的包含 Hello 字段的 TAEPoL-Start 帧时，它将发送TAEPoL-Start 帧来确定自己的角色。TAEPoL-Start 帧中的优先级为 MIB 变量 Priority 的值，如果没有收到对方 PAE的TAEPoL-Start帧，鉴别访问控制器 PAE 的地址为自己的地址，邻居地址空；如果收到对方 PAE的TAEPoL-Start 帧，邻居地址对方 PAE 的地址。若收到 TAEPoL-Start 帧中的优先级值大于自己的优先级值，鉴别访问控制器 PAE 的地址为对方 PAE的地址，如果收到 TAEPoL- Start 帧中的优先级值小于自己的优先级值，鉴别访问控制器PAE 的地址为自己的地址；如果优先级相同，则地址大的PAE的地址作为鉴别访问控制器的地址。若自适应 PAE 收到对方 TAEPoL-Start 帧，根据优先级和地址决定自己是请求者时，按照请求者的角色进行状态转换。如为鉴别访问控制器，则按照鉴别访问控制器的角色进行状态转换。

鉴别访问控制器和请求者都可以提供定期的重鉴别功能，鉴别访问控制器 PCAP 可以在任何时候通知上层实体 TAEP 开始重鉴别，请求者 PCAP也可以在任何时候发送 TAEPoL-Start 帧给鉴别访问控制器 PAE开始重鉴别。对于请求者提出的重鉴别请求，鉴别访问控制器 PCAP 可以对 TAEPoL- Start 帧进行验证后再决定是否开始重鉴别。当受控端口在重鉴别前处于已授权状态时，在重鉴别进行期间，受控端口的状态保持不变。如果重鉴别失败，则受控端口的状态从已授权的转变为非授权的。

如果请求者希望鉴别访问控制器 PAE 执行Logoff（例如，将受控端口置非授权状态），请求者PAE 发起一个 TAEP-Logoff 消息给鉴别访问控制器PAE，那么鉴别访问控制器PAE立刻将受控端口置为非授权状态。

请求者和鉴别访问控制器 PAE都可以定期的使授权状态信息过期而触发重鉴别，超时时间间隔是从上一次授权状态确认后经过的 reAuthPeriod 秒。状态变量 reAuthEnabled 控制是否允许定期重鉴别。

管理员可以设置是否允许重鉴别和更改 reAuthPeriod 变量，默认是禁止重鉴别。当允许重鉴别时，reAuthPeriod 的默认值是3600s。

鉴别访问控制器PAE 负责它和请求者 PAE之间消息的重传，准确的说，是TAEP 实体（PAE 的一部分）负责重传，而不是PCAP。因此，如果鉴别访问控制器 PAE 和请求者 PAE之间的 TAEP-Packet丢失了，鉴别访问控制器 PAE 将重传。TAEP-Start帧是个例外，如果请求者 PAE 认为需要，它可以重传该帧。在 FAIL. 和 SUCCESS 状态下的TAEP消息也都可以由鉴别访问控制器 PAE 或请求者 PAE进行重传，因为这些消息并不被鉴别访问控制器 PAE或请求者 PAE确认。

鉴别访问控制器的TAEP 实体负责它和鉴别服务器之间消息的重传。

当支持对等控制的设备与不支持对等控制的传统设备通信时，其兼容性考虑如下：如果 MIB 变量systemRole 为请求者 REQ,traditionEnabled * TRUE，则当 PAE 发送的 TAEPoL-Start 帧没有响应，重传适当次数后，请求者可以认它已经被对方授权，并强制打开自己受控端口。

注：这种情况会带来安全的隐患，这意味着请求者也不对对方进行鉴别就授权。因此，使用者应该谨慎将 tradi-tionEnabled 置为 TRUE。

7.3 PCAP 状态机

7.3.1 一般要求

本章规定了PCAP状态机的下述状态：

a）端口时钟状态机；

b）鉴别访问控制器 PAE 状态机；

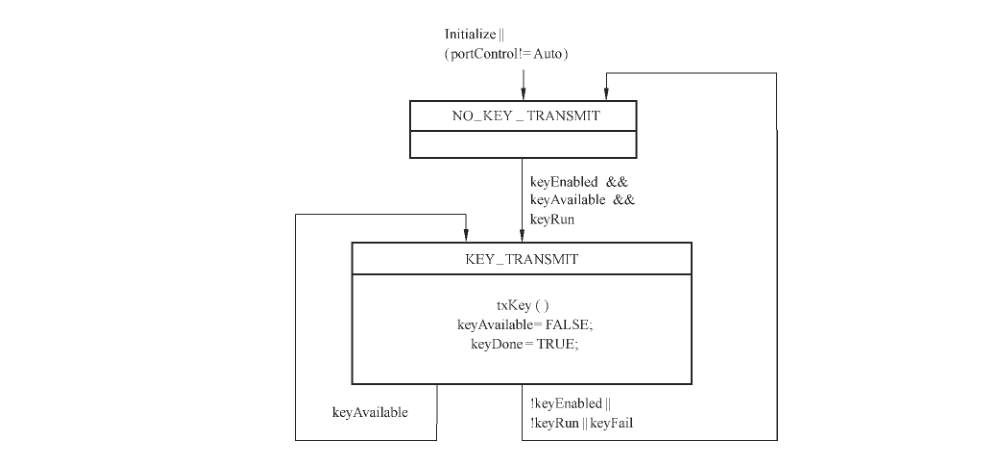

c）密钥传送状态机；

d）密钥接收状态机；

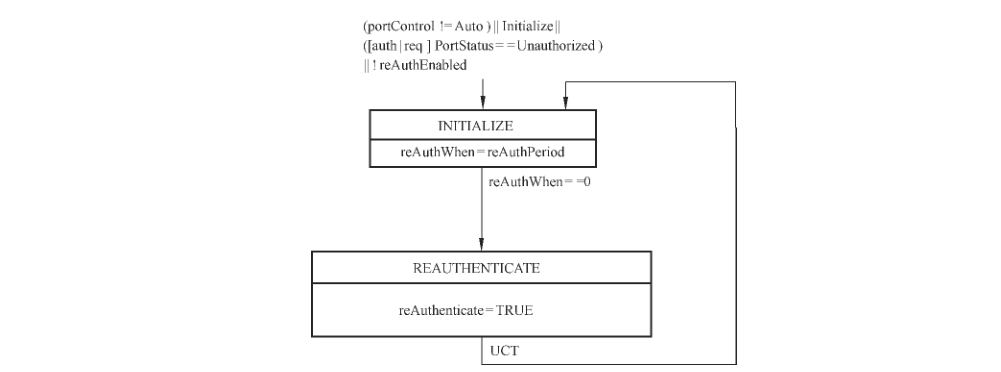

e）重鉴别时钟状态机；

f）鉴别访问控制器后台状态机；

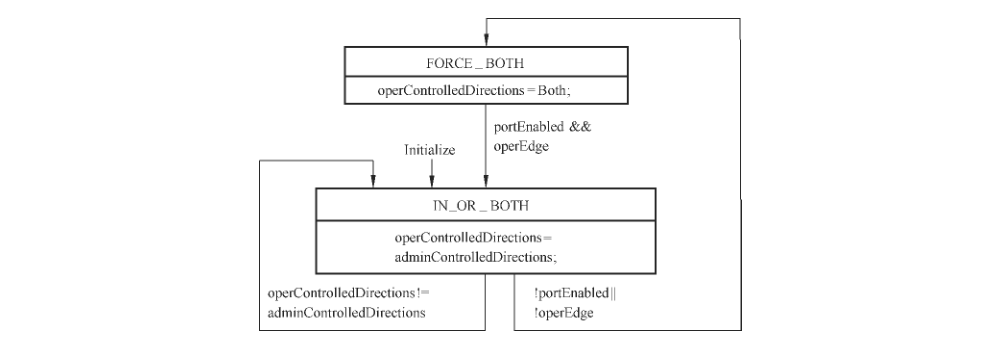

g）控制方向状态机；

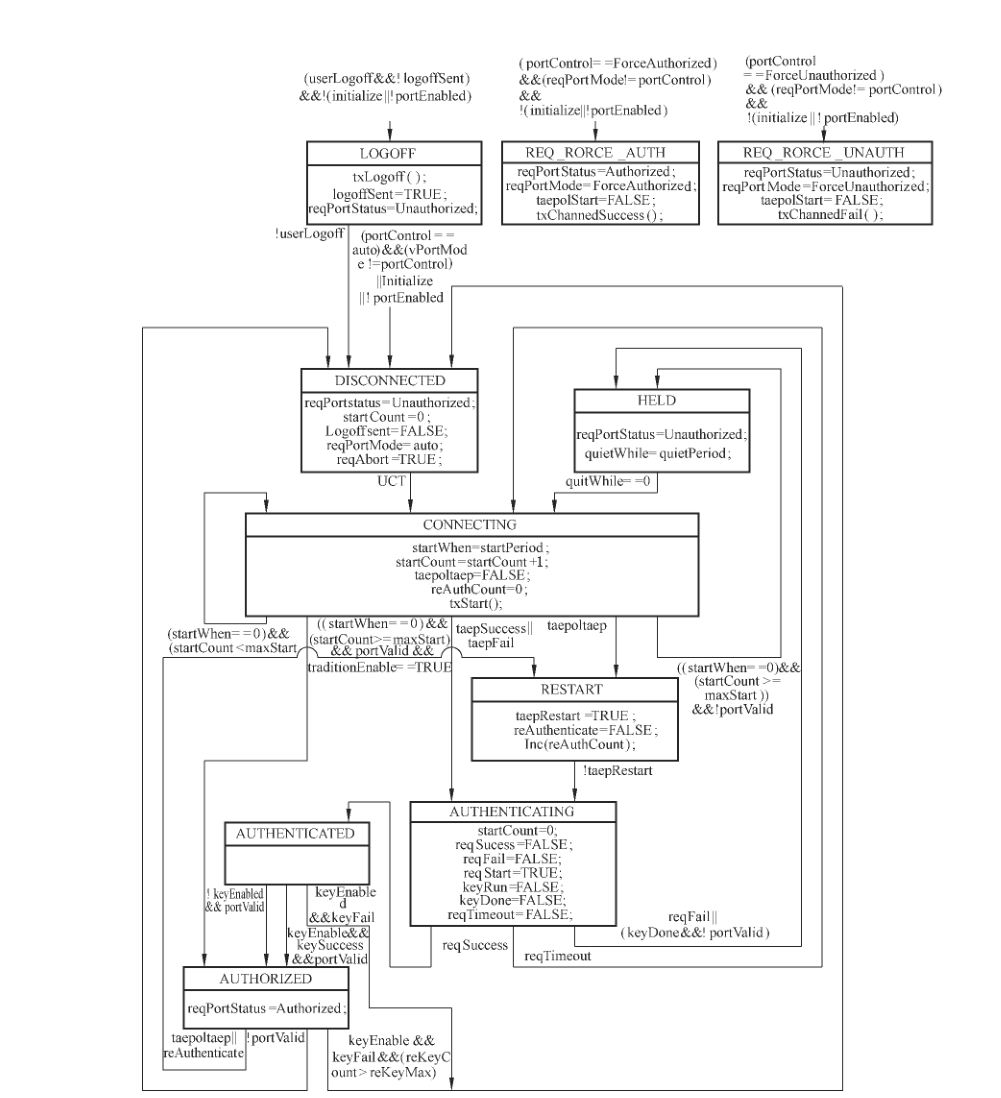

h）请求者 PAE 状态机；

i）请求者后台状态机；

j）自适应端口状态机。

这些状态机是基于每端口定义的，表6总结了状态机对于实现鉴别访问控制器或请求者功能的支持要求。表中 M 表示必须支持，O表示可选支持。

表6 鉴别访问控制器和请求者对状态机的支持要求

	功能支持
	鉴别访问控制器	请求者
端口时钟状态机	M	M
鉴别访问控制器 PAE 状态机	M
密钥传送状态机		O
密钥接收状态机
重鉴别计时器状态机	M	M
鉴别访问控制器后台状态机	M
控制方向状态机	M
请求者 PAE状态机		M
请求者后台状态机		M
自适应端口状态机

7.3.2 状态图中的符号约定

规程的操作可用状态图描述。每一状态图表示一个功能域，由一些连接且互斥的状态组成。每一个状态都由下图所示的方框表示，在任一给定时刻仅有一个状态起作用。这些状态被水平线分为两部分。上部分为状态的名称，下部分包含所产生信号的名称，方括号内的短语描述动作。表7描述了状态图中符号意义。

表7 状态图中符号

符号	表示
（）	在布尔表达式中强制设定运算的顺序或在状态框中作为参数的边界
；	在状态框作为一个动作结束分隔符
=	赋值动作，运算符右侧的表达式结果赋给运算符左侧的变量
！	逻辑非
&&	逻辑与
二	逻辑或
！=	不等于，如果运算符左边和右边的值不相同，结果为真；否则为假
==	等于，如果运算符左边和右边的值相同，结果为真；否则为假

状态间所有允许的转换通过由起始状态到终止状态的箭头以图形化表示。转移上的标记是在采用转移必须满足的条件。标记UCT指定无条件转移。所有条件的结果是真或是假，如果是真，则条件被满足。

状态的转移和消息的发送接收都是瞬间发生地。当进入一个状态，并且离开状态的条件未立即满足时，该状态将持续有效，以连续的方式发送信息并执行该状态内所包含的动作。

状态图包含对它们描述的规程的权威性说明。当描述性文本和状态图出现明显矛盾时，则状态图应处于优先地位。然而，这并不表示可以忽视在状态图内没有表述而在与之平行文本中的任何清晰描述。

7.3.3 时钟和全局变量

7.3.3.1 时钟

所有状态机中定义的时钟，如果其值不为0，则该值将被端口时钟状态机递减。PCAP状态机中使用时钟的粒度是1s，启动时钟的初始值是整数，表示一个整数秒的时间段。以下是各个时钟参数的描述：

a） aWhile。鉴别访问控制器后台用来确定在超时之前，等待上层进程的响应的时间，该时钟的初始值是 serverPeriod。

b） authWhile。请求者后台用来决定在超时之前，等待来自鉴别访问控制器的请求的时间，该时钟的初始值是 authPeriod。

c） heldWhile。请求者状态机用来确定在多长时间内不向鉴别访问控制器连接，该时钟的初始值力 heldPeriod。

quietWhile。鉴别访问控制器状态机用来确定在多长时间内不向请求者连接，该时钟的初始值 quietPeriod。

reAuthWhen。重鉴别时钟状态机用来确定何时进行重鉴别，该时钟的初始值力 reAuthPeri- od。

f） startWhen。请求者状态机用来确定在何时传送 TAEPoL-Start 帧，该时钟的初始值为 start- Period。

7.3.3.2 全局变量

全局变量可以被一个以上的状态机访问，它用来执行状态机间通信和初始化功能，如下：

a） authAbort。该变量被鉴别访问控制器PAE状态机设置TRUE，通知后台鉴别状态机终止鉴别过程；当鉴别过程被终止后，后台鉴别状态机将该变量设置为 FALSE。

b） authFail。如果鉴别进程失败，该变量被设置为TRUE；该变量在初始化鉴别前，被鉴别访问控制器状态机设置为 FALSE。

c） authPortStatus。该变量表示鉴别访问控制器状态机当前的授权状态，根据状态机的运行被设置 Unauthorized 或 Authorized。如果没有实现鉴别访问控制器 PAE状态机，该变量值》Authorized.

d） authStart。该变量被鉴别访问控制器 PAE 状态机设置TRUE，通知后台鉴别状态机开始鉴别过程；一旦后台鉴别过程开始后，后台鉴别状态机将该变量设置力 FALSE。

e） authTimeout。如果鉴别进程获得请求者的响应失败，该变量被设置TRUE。该变量可能被管理行设置，也可以在 AUTHENTICATED 状态中由状态机设置。该变量由鉴别访问控制器 PAE 状态机设置力 FALSE。

f） authSuccess。如果鉴别过程成功，该变量被设置TRUE。在开始鉴别之前，该变量被鉴别访问控制器 PAE 状态机设置为 FALSE。

g） taepFail。如果上层确定鉴别失败，它设置该变量 TRUE。

h） taepolTaep。如果收到一个封装 TAEP分组的 TAEPoL帧，外部实体设置该变量为 TRUE。

i） taepSuccess。如果上层确定鉴别成功，它设置该变量 TRUE。

j） taepTimeout。如果上层确定请求者对请求没有响应，它设置该变量为 TRUE。

k）initialize。该变量是被外部控制的。当该变量被置位时，所有的TAEPoL.状态机被强迫进入初始状态。PCAP 状态机将一直保持在初始状态，直到该变量被复位。

keyAvailable。当一个新的密钥可以被用于密钥状态机开始新的密钥交换，该变量被外部实体设置为TRUE。当密钥传输状态机已经传送密钥，该变量被设置力 FALSE。

m）keyDone。当密钥状态机处于可以检测 portValid变量的状态时，该变量被设置 TRUE。

n） keyRun。当传输密钥状态机应该运行时，该变量被 PCAP状态机设置 TRUE。PAE 设置该变量为 FALSE，指示 PAE 状态机已经被复位，密钥状态机应该被中止运行。

o） keyEnabled。该变量表示受控端口是否受密钥交换的结果管理，TRUE 表示受管理。

p）keyFail。该变量为TRUE 表示密钥交换过程失败。

q keySuccess。该变量 TRUE 表示密钥交换过程成功。

portControl。该变量的值根据相应端口的 AuthControlledPortControl 和 SystemAuthControl参数得出。如果 SystemAuthControl 参数设置 Enabled,portControl 的值直接反映了 Au- thControlledPortControl 参数的值，如果 SystemAuthControl 参数设置 Disabled，portControl 的值是 ForceAuthorized。它可以有以下取值：

1） ForceUnauthorized。受控端口被保持在 Unauthorized 状态。

2） ForceAuthorized。受控端口被保持在 Authorized 状态。

3） Auto。受控端口的状态根据请求者和鉴别访问控制器之间的鉴别交换结果设置为Authorized 或 Unauthorized。

portEnabled。该变量是外部控制的，它的值反映了端口的LAC 的操作状态。如果端口的LAC服务处于可操作状态，该变量的值为 TRUE；否则为 FALSE。

t） portValid。当端口已经被认为符合需要的安全等级，该变量被设置 TRUE；否则为FALSE.

u） reAuthenticate。i 该变量在 reAuthWhen 计时器超时后被 Reauthentication Timer 状态机设置次TRUE，该变量也可以被管理行为设置TRUE。它在鉴别访问控制器 PAE 状态机运行中被设置为 FALSE。重鉴别也许不会立刻开始，鉴别访问控制器不会中断当前的鉴别，等它结束后，鉴别访问控制器开始一个新的鉴别。

reqAbort。该变量被请求者 PAE 状态机设置 TRUE，用来通知请求者后台状态机中止鉴别序列。它被请求者后台状态机设置为 FAL.SE。

w） reqFail。该变量被请求者PAE 状态机设置为 FALSE，在不成功鉴别序列完成后，它被请求者后台状态机设置 TRUE。

x） reqPortStatus。该变量反映了请求者受控端口的授权状态，它在状态机运行中被设置Authorized 或 Unautorized。如果请求者状态机没有实现，该变量为 Authorized。

y） reqStart。该变量被请求者 PAE 状态机设置为 TRUE，用来通知请求者后台状态机开始鉴别序列。它被请求者后台状态机设置为 FALSE。

z） reqSuccess。该变量被请求者 PAE 状态机设置为 FAL.SE，在成功鉴别序列完成后，它被请求者后台状态机设置 TRUE。

aa） reqTimeout。该变量被请求者 PAE设置为 FALSE，如果鉴别序列超时，它被请求者后台状态机设置为 TRUE。

ab）systemRole。该变量可以取 selfAdapted、REQ、AAC 三种值。它可以由管理层设定，也可以由自适应端口状态机更改。

ac）reKeyCount。该变量表示更新密钥的次数，被密钥接收状态机设置。

ad） reKeyMax。为常量，该常量表示允许更新密钥的尝试次数，其默认值是 255。

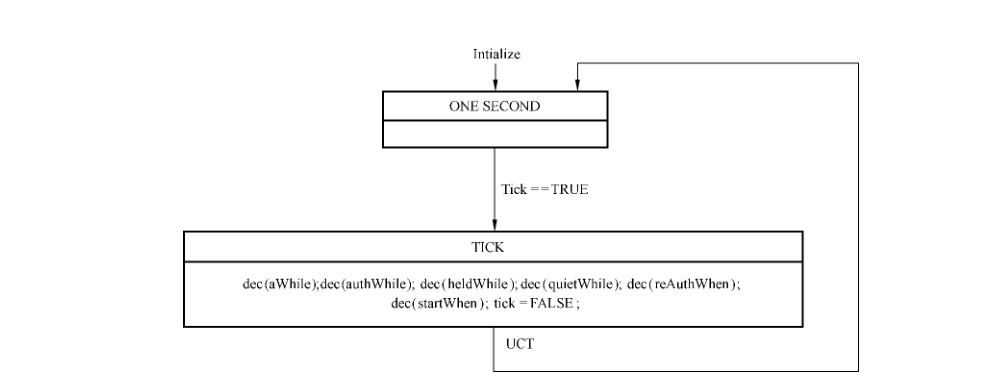

7.3.4 端口计时器状态机

给定端口的端口计时器状态机负责每一秒消耗该端口计时器变量，对应于外部系统时钟功能。计时器变量被端口的各个状态机设置为初始值。端口计时器状态机按照端口计时器状态机描述的功能实现（参见 IEEE Std 802.1x），见图 23。

变量Tick：为了模拟外部系统时钟功能的每一秒嘀嗒功能，设置该变量。当系统时钟产生一秒嘀嗒时，该变量设置为 TRUE，端口计时器状态机的操作设置该变量为 FAL.SE。

7.3.5 鉴别访问控制器状态机

7.3.5.1 一般要求

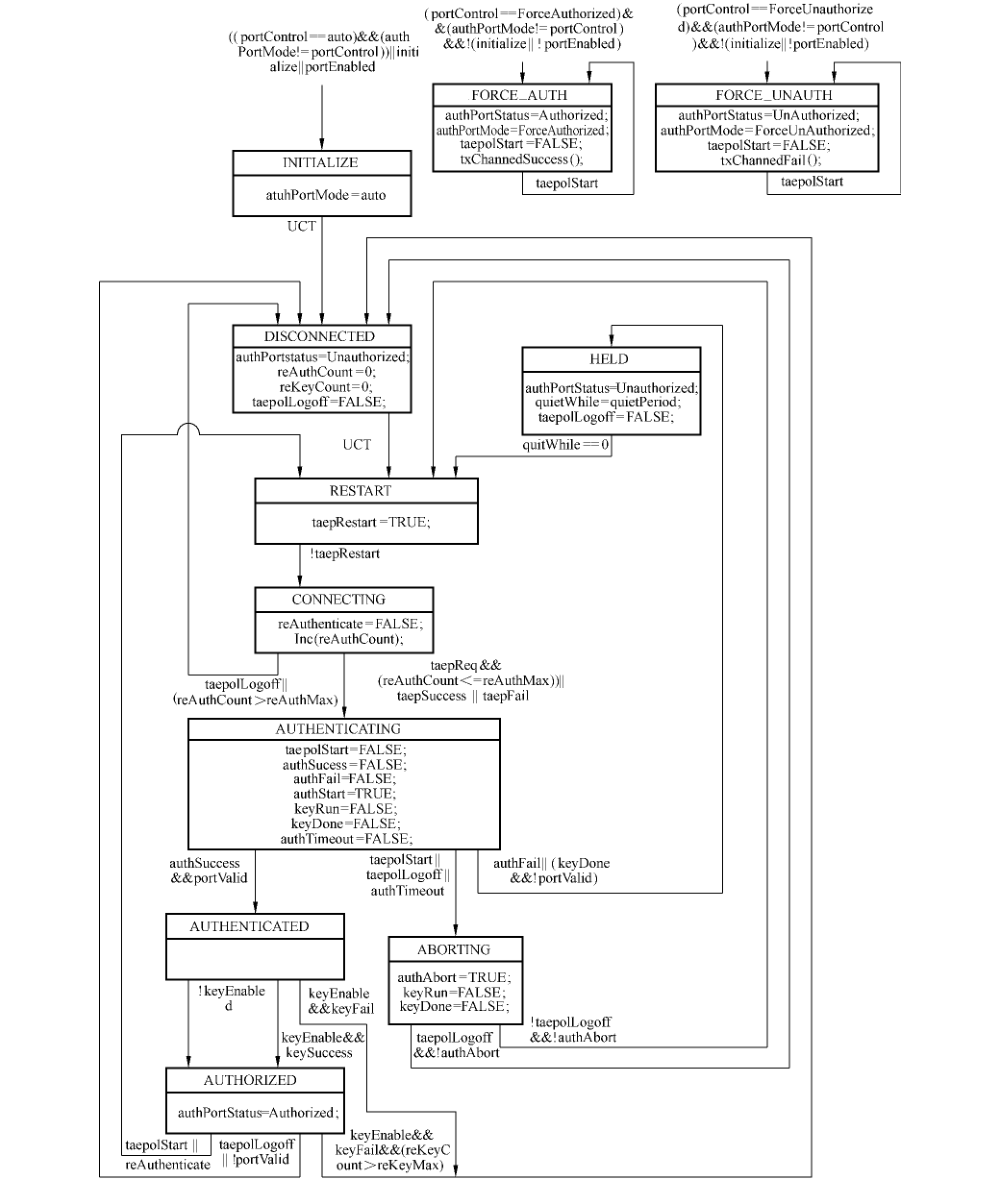

鉴别访问控制器的状态机见图 24。鉴别访问控制器状态机有以下状态：

a） INITIALIZE；

b） DISCONNECTED；

c） RESTART；

d） CONNECTING；

e） AUTHENTICATING；

f） AUTHENTICATED；

g） ABORTING；

h） HELD；

i） FORCE_AUTH；

j FORCE_UNAUTH；

k） AUTHORIZED.

7.3.5.2 鉴别访问控制器 PAR状态机定义中使用的变量、常量和过程

3.5.2.1 变量鉴别访问控制器 PAE 状态机定义中使用了以下几种变量：

a） taepoll.ogoff：如果收到封装 TAEPoL-Logoff 的 TAEPoL帧，则该变量被设置为 TRUE，否则该变量被鉴别访问控制器 PAE 状态机的操作设置 FALSE；

b） taepolStart：如果收到封装 TAEPoL-Start 的TAEPoL帧，则该变量被设置为 TRUE，否则该变量被鉴别访问控制器 PAE 状态机的操作设置力 FALSE；

c） taepReq：当发送一个 TAEP 帧给请求者时，该变量被上层设置为 TRUE；当TAEP 帧已被传送，该变量被鉴别访问控制器后台状态机设置为 FALSE；

d） taepRestart：该变量被鉴别访问控制器状态机设置为 TRUE，来指示它因 TAEPoL、超时、初始化事件正在重启状态机；

authPortMode：该变量和 PortControl一起用于表示鉴别访问控制器 PAE 状态机在 Auto 和non-Auto，操作状态间的切换，其取值如下：

1） ForceUnauthorizd：受控端口应保持在 Unauthorized 状态；

2） Auto：受控端口的状态根据请求者和鉴别访问控制器之间的鉴别交换结果设置为Authorized 或 Unauthorized；

ForceAuthorized：受控端口应保持在 Authorized 状态；

f） reAuthCount：该变量用于统计重新进入 CONNECTING 状态的次数，如果统计值超过reAuthMax，则下次鉴别开始之前，将强制端口进入 Unauthorized 状态。

7.3.5.2.2 常量

鉴别访问控制器 PAE 状态机定义中定义了以下几个常量：

a） quietPeriod：该常量用于 quietWhile 计时器，默认值60s，可被管理实体设置0~65 535 s中的任何值；

b） reAuthMax：该常量表示端口进入 Unauthorized 状态前允许重鉴别的尝试次数，其默认值是2。

7.3.5.2.3 过程

鉴别访问控制器 PAE状态机定义中定义了以下几个过程：

a） txCannedFail （）：封装 TAEP-Failuer 分组的TAEPoL 帧从鉴别访问控制器发送给请求者。

若端口上没有 TAEP 通信，TAEP 分组的 identifier 字段可以设置为任何值；若端口上有TAEP 通信，TAEP 分组的identifier 字段应置为不同于最近一次发送的TAEP 分组的其他分组。

b） txCannedSuccess（）：封装 TAEP-Success 分组的 TAEPoL 帧从鉴别访问控制器发送给请求者。若端口上没有 TAEP通信，TAEP 分组的identifier 字段可以设置为任何值；若端口上有TAEP通信，TAEP 分组的 identifier 字段应置为不同于最近一次发送的TAEP 分组。

7.3.5.3 鉴别访问控制器 PAE 状态机维护的计数器

7.3.5.3.1 概述

为诊断目的，鉴别访问控制器PAE 状态机可对下述计数器进行维护。这些计数器的值可通过第8章描述的管理操作来访问。假设这些计数器的值在超过最大值后会回转0。

7.3.5.3.2 authEntersConnecting统计状态机从任何状态转移到 CONNECTING状态的转移次数。

7.3. 5.3.3 authTaepLogoffs WhileConnecting统计收到 TAEPoL-Logoff 消息时，状态机从 DISCONNECTED 状态转移到 CONNECTING状态的转移次数。

7.3.5.3.4 authEntersAuthenticating统计收到 TAEP-Response/Identity 消息时，状态机从 CONNECTING 状态转移到 AUTHENTI-CATING 状态的转移次数。

7.3. 5.3. 5 authAuthSuccesses WhileAuthenticating统计收到后台鉴别状态机指示请求者鉴别成功的消息时（authSuccess=TRUE），状态机从 AU- THENTICATING 状态转移到 AUTHENTICATED 状态的转移次数。

7.3.5.3.6 authAuth Timeouts WhileAuthenticating统计收到后台鉴别状态机指示请求者鉴别超时的消息时（authTimeout=TRUE），状态机从 AU-THENTICATING 状态转移到 ABORTING 状态的转移次数。

7.3.5.3.7 authAuthFailWhileAuthenticating统计收到后台鉴别状态机指示请求者鉴别失败的消息时（authFail=TRUE），状态机从 AUTHE-NTICATING 状态转移到 HELD 状态的转移次数。

7.3. 5.3.8 authAuthTaepStarts WhileAuthenticating统计收到来自请求者的TAEPoL-Start 的消息（是指 TAEPoL-Start 传来的消息，还是 TAEPoL- Start 消息？）时，状态机从 AUTHENTICATING 状态转移到 ABORTING 状态的转移次数。

7.3.5.3.9 authAuthTaepLogoffWhileAuthenticating统计收到来自请求者的 TAEPoL-Logoff 的消息时，状态机从 AUTHENTICATING 状态转移到ABORTING 状态的转移次数。

7.3.5.3.10 authAuthReauths WhileAuthenticated统计收到重鉴别请求时（reAuthenticate=TRUE），状态机从 AUTHENTICATED 状态转移到RESTART状态的转移次数。

7.3.5.3.11 authAuthTaepStartsWhileAuthenticated统计收到来自请求者的 TAEPoL-Start 的消息时，状态机从 AUTHENTICATED 状态转移到CONNECTING 状态的转移次数。

7.3.5.3.12 authAuthTaepLogoffWhileAuthenticated统计收到来自请求者的 TAEPoL-Logoff 的消息时，状态机从 AUTHENTICATED 状态转移到DISCONNECTED 状态的转移次数。

7.3.5.4 INITIALIZE 状态

如果 portControl 变量设置为 Auto，而 authPortMode 变量设置Auto 以外其他的值，或者端口的LAC 不可操作，或者状态机正在初始化，则进入该状态，并将 authPortMode 变量的值设置 Auto。

初始化完成后，如果 authPortMode 和 portControl 的值相同，并且端口LAC是可操作的，鉴别访问控制器状态机将无条件转移到 DISCONNECTED 状态；若在 authPortMode 和 portControl 的值不同的情况下，将转移到 FORCE_AUTH 或 FORCE_UNAUTH状态。

3.5.5 DISCONNECTED 状态如果收到来自请求者的显式注销请求，该状态可以从 CONNECTING、AUTHENTICATED 和ABORTING 状态转入。在任何时候，如果端口 LAC 不可操作，PAE 将转入 DISCONNECTED 状态。

在该状态下，authPortStatus 变量被设置为 Unauthorized，因此 AuthControlledPortStatus 的值也被置为 Unauthorized, Taepollogoff 变量被设置为 False,reAuthCount 复位。

该状态无条件转移到 RESTART 状态。

7.3.5.6 RESTART 状态

当鉴别访问控制器 PAE需要通知上层它已经重启了，进入 RESTART状态，鉴别访问控制器状态机可以通过以下几个途径进入该状态：从 DISCONNECTED 状态无条件转移到 RESTART 状态；

在 AUTHENTICATE 状态收到 taepolStart 或 reAuthenticate 信号，将从 AUTHENTICATE 状态进入 RESTART 状态；

没有收到 taepollogoff 而离开 ABORTING 状态，将从 ABORTING 状态进入 RESTART状态；

一当 quiet While 计时器超时，从 HELD 状态进入 RESTART 状态。

taepRestart 变量被设置为 TRUE来通知鉴别访问控制器 PAE已经重启动了。当TAEP 已经确认了重启动，将 taepRestart 置次 FALSE 后，鉴别访问控制器 PAE 从 RESTART 状态进入CONNECTING 状态。

7.3.5.7 CONNECTING 状态

当鉴别访问控制器从 RESTART状态进入该状态后，鉴别访问控制器端口是可操作的，上层处于同步状态，准备好和请求者建立通信。鉴别访问控制器通过以下几个途径退出该状态：一如果收到 TAEPoL-Logoff 帧，状态机转变到 DISCONNECTED 状态，以强迫端口置 Unau- thorized 状态。

当上层准备好发送最初的 TAEP-Request 消息，或者TAEP成功，或者TAEP失败，从该状态转移到 AUTHENTICATING 状态。

TAEP负责最初的和后续的 TAEP-Request 消息，然而重新进人该状态将更新记录（reAuthCount ），如果记录（reAuthCount）超过了最大值（reAuthMax），将转移到DISCONNECTED 状态，设置 authPortStatus 为 Unauthorized 并清除 reAuthCount。

7.3.5.8 AUTHENTICATING 状态

在该状态，请求者正在被鉴别。authSuccess、authTimeout、authFail.keyRun 和 keyDone 变量被设置为 FALSE,authStart 变量被设置为TRUE 来通知后台鉴别状态机开始鉴别过程。鉴别过程可以产生以下结果：鉴别过程因为请求和响应序列的超时而停止，变量 authTimeout 设置TRUE，致使状态机转移到 ABORTING 状态；

鉴别过程因为鉴别结果是失败而停止，变量 authFail 设置为 TRUE，致使状态机转移到HELD 状态；

鉴别过程因鉴别结果是成功而停止，变量 authSuccess 设置 TRUE，如果 portValid 是TRUE，将致使状态机转移到 AUTHENTICATED 状态。

如果收到 TAEPoL-Start 或 TAEPoL-Logoff帧，状态机将转移到 ABORTING 状态以中止鉴别过程。如果收到重鉴别请求，该请求不会立刻生效，它要等到鉴别进程完成以后才会生效。

7.3.5.9 AUTHENTICATED 状态

在该状态下，鉴别访问控制器已经成功地鉴别了请求者，但还不能改变端口的状态。

如果不进行密钥交换，状态机转移到 AUTHORIZED 状态。如果进行密钥交换，密钥交换成功则转移到 AUTHORIZED 状态；失败则转移到 DISCONNECTED 状态。

7.3.5.10 ABORTING在该状态，鉴别过程因为收到 TAEPoL-Start、TAEPoL-Logoff 或者 authTimeout 而提起中止。

authAbort 变量被设置TRUE，通知后台鉴别状态机它应该停止鉴别过程。

如果是 TAEPoL-Logoff 导致状态机进入 ABORTING 状态，状态机从该状态转移到DISCONNECTED 状态；否则一旦鉴别过程中止，状态机转移到 RESTART状态。

7.3.5.11 HELD 状态

在该状态下，状态机忽略并丢弃所有的TAEPoL.帧，以削弱强力攻击。由于鉴别失败，该状态从AUTHENTICATING 状态转移过来。authPortStatus 变量被设置 Unauthorized,quiet While 计时器采用 quietPeriod 初始值启动。当 quiet While 计时器超时后，状态机转移到 RESTART 状态。

7.3.5. 12 FORCE_AUTH当且仅当以下4个条件同时为真，状态机将从任何其他状态转移到 FORCE_AUTH状态：portControl 变量设置 ForceAuthorized；

authPortMode 变量设置为除 ForceAuthorized 以外的其他值；

——端口的LAC 可操作；

-状态机未处于初始化状态。

authPortStatus 被设置为 Authorized 时，鉴别访问控制器发送 TAEP Success 分组给请求者，如果收到来自请求者的TAEPoL-Start 消息，将重新进入该状态，发送 TAEP Success 分组。

7.3.5.13 FORCE_UNAUTH当且仅当以下4个条件同时为真，状态机将从任何其他状态转移到 FORCE_UNAUTH状态：portControl 变量设置 ForceUnauthorized；

-authPortMode 变量设置除 ForceUnauthorized 的其他值；

端口的LAC 可操作；

状态机未处于初始化状态。

authPortStatus 被设置为 Unauthorized 时，鉴别访问控制器发送 TAEP Failure 分组给请求者，如果收到来自请求者的 TAEPoL-Start 消息，将重新进入该状态，并发送 TAEP Failure 分组。

7.3.5.14 AUTHORIZED在AUTHORIZED 状态下，鉴别访问控制器已对请求者鉴别成功，portValid 变量为 TRUE,auth-PortStatus 变量设置 Authorized,reauth 计数器被复位以允许后续的重鉴别请求。

如果收到 TAEPoL-Start 帧或需要进行重鉴别，则状态机将转移到 RESTART 状态以和请求者进行重鉴别。

如果收到 TAEPoL-Logoff 帧，或 portValid 值 FALSE，则状态机将转移到 DISCONNECTED 状态以迫使 authPortStatus 值置为 Unauthorized。

如果在该状态下进行密钥更新过程时的密钥交换失败次数大于最大允许值，则状态机转移到 DIS- CONNECTED 状态以迫使 authPortStatus 值置为 Unauthorized。

7.3.6 密钥传输状态机

密钥传输状态机实现图 25 描述的功能。

如果以下所有条件均为真，密钥传输状态机将向对方发送 TAEPoL-Key PDUs：

a）端口没有正在进行初始化；

b） PortControl 值置为 Auto；

c）允许密钥传输；

d）有新的密钥材料要传送；

e）后台鉴别状态机置位 keyRun 指示密钥状态机可以运行。

密钥传输状态机使用以下过程传述密钥：txKey（），包含 TAEPoL-Key 的 TAEPoL. 帧被发送。

7.3.7 密钥接收状态机

7.3.7.1 一般要求

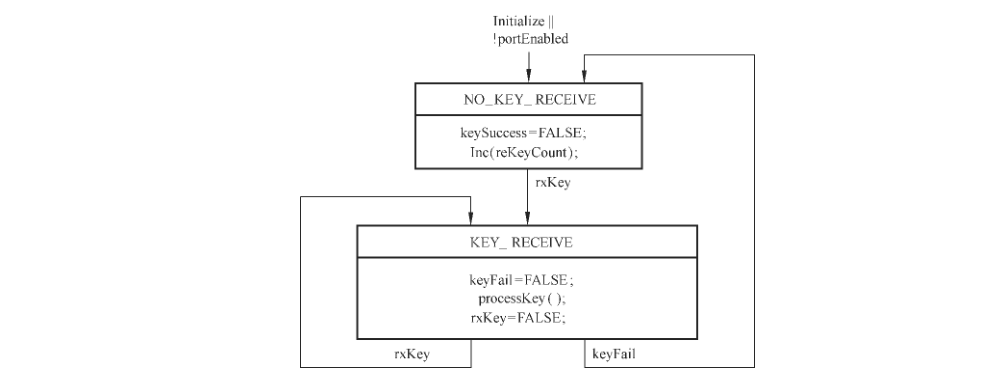

密钥接收状态机实现图26描述的功能。

密钥接收状态机允许 TAEPoL-Key PDU 被请求者或鉴别访问控制器接收，并根据相应的密码机制进行处理。

7.3.7.2 变量

密钥接收状态机的变量为 rxKey。如果请求者或鉴别访问控制器收到一个 TAEPoL-Key 帧，则该变量被设置TRUE。当密钥接收状态机对收到的密钥信息完成处理后，该变量被设置为 FALSE。

7.3.7.3 过程

processKey（）。该过程处理收到的TAEPoL-Key 帧中的密钥信息，并根据处理结果设置 keyFail和 keySuccess 变量。

7.3.8 重鉴别计时器状态机

如果定期的重鉴别被激活（即，reAuthEnabled 值 TRUE），则端口的重鉴别计时器状态机负责保证重鉴别定期进行。重鉴别计时器状态机实现图27描述的功能。

重鉴别计时器状态机使用以下常量：-reAuthPeriod：该常量表示定期重鉴别间隔的秒数（非0），默认值是3600s。

-reAuthEnabled：该常量表示是否允许该端口定期进行重鉴别，TRUE 表示允许，FALSE 表示不允许。

7.3.9 鉴别访问控制器后台状态机

7.3.9.1 概述

鉴别访问控制器后台状态机具有以下状态：

a） REQUEST；

b） RESPONSE；

c） SUCCESS；

d） FAIL；

e） TIMEOUT；

f） IDLE；

g） INITIALIZE；

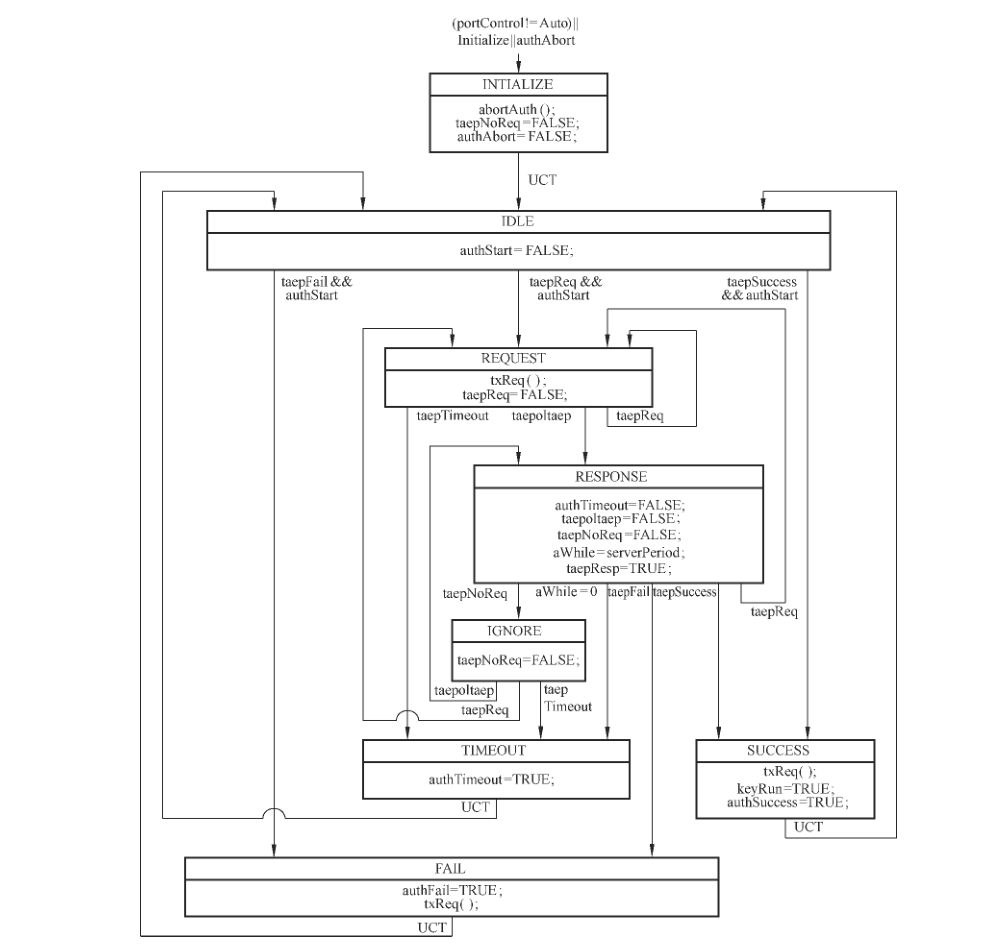

h） IGNORE.鉴别访问控制器后台状态机实现图28描述的功能。

7.3.9.2 变量和过程

7.3.9.2.1 变量

鉴别访问控制器后台状态机使用以下变量：-taepNoReq：上层不发送 TAEP 帧到请求者时，该变量被设置力 TRUE；

taepReq：上层发送 TAEP 帧到请求者时，该变量被设置力 TRUE；

taepResp：鉴别访问控制器状态机设置该变量为 TRUE 以通知上层有新的TAEP 帧要处理，当上层已经得到该帧后，上层设置该变量为 FALSE。

7.3.9.2.2 常量

常量 serverPeriod 为aWhile 计时器的初始值，默认值为 30s。

7.3.9.2.3 过程

鉴别访问控制器后台状态机使用以下过程：

a） txReq（x）。上层需要发送 TAEP 分组时将封装该分组的TAEPoL帧发送给请求者。

b） abortAuth。该过程允许鉴别访问控制器后台状态机在通知鉴别访问控制器状态机中止鉴别会话前，释放所有的系统资源。

7.3.9.3 鉴别访问控制器后台维护的计数器

7.3.9.3.1 概述

为便于诊断，鉴别访问控制器后台状态机对以下计数器进行维护。这些计数器的值可通过第8章给出的管理操作进行访问。如果这些计数器增长超过最大允许值，它们回转为0。

7.3.9.3.2 backendAuthSuccesses该参数表示状态机收到上层成功的指示（例如，taepSuccess=TRUE），从 RESPONSE 状态转移到SUCCESS状态的次数。

7.3.9.3.3 backendAuthFails表示状态机收到上层失败的指示（例如，taepFail=TRUE），从 RESPONSE 状态转移到 FAIL 状态的次数。

7.3.9.4 REOUEST在该状态下，状态机收到来自上层的 TAEP-Request 分组，并将该分组通过TAEPoL.帧发送到请求者。若 TAEP-Request 分组丢失，TAEP将重传该分组，同时状态机将转回 REQUEST状态。

如果从请求者处收到包含 TAEP-Response 分组的 TAEPoL帧，状态机将转移到 RESPONSE状态。

7.3.9.5 RESPONSE在该状态下，状态机收到来自请求者封装在 TAEPoL帧中的 TAEP-Response分组，并将该分组传递给上层，然后等待上层的指令。aWhile 变量用于判定上层响应是否超时，包含以下几种情况：如果发生超时，状态机将转人 TIMEOUT 状态；

如果上层指示鉴别成功（taepSuccess），则状态机转入 SUCCESS 状态；

如果上层指示鉴别失败（taepFail），则状态机转入 FAIL 状态；

如果上层决定忽略收到的 TAEP-Response 分组，它将置位 taepNoReq（将该位置何值），则状态机转入 IGNORE 状态；

如果上层准备发送 TAEP-Request 分组，则状态机转入 REQUEST 状态。

7.3.9.6 SUCCESS状态机设置全局变量 authSuccess 力 TRUE，以通知鉴别访问控制器状态机鉴别会话已成功完成。

如果 KeyRun 变量被设置为 TRUE，状态机转入 IDLE 状态。

7.3.9.7 FAIL状态机设置全局变量 authFail 为 TRUE，以通知鉴别访问控制器状态机鉴别会话已失败，状态机将转入 IDLE状态。

7.3.9.8 TIMEOUT如果鉴别超时或上层通过 taepTimeout 通知超时，则状态机进入 TIMEOUT 状态。状态机设置全局变量 authTimeout 为TRUE，以通知鉴别访问控制器状态机鉴别会话已因超时而停止，状态机将转人 IDLE 状态。

7.3.9.9 IDLE在该状态下，状态机等待鉴别访问控制器状态机通知是否开始新的鉴别会话。当 authStart 变成TRUE 时，表示上层已经准备开始一个新的会话，状态机转入 REQUEST 状态。上层可以不进行鉴别会话而直接置位 taepSuccess 或taepFail，使状态机转入 SUCCESS 或FAIL 状态。

7.3.9.10 INITIALIZE如果鉴别访问控制器状态机设置全局变量 authAbort 为 TRUE，或者系统进行初始化，则状态机将进入 INITIALIZE 状态。abortAuth 过程用于释放系统资源，一旦变量 initialize、taepNoReq 和authAbort 被设置 FALSE，则状态机转入 IDLE 状态。

7.3.9.11 IGNORE如果上层决定忽略收到的 TAEP-Response 消息，则状态机将进入IGNORE状态。在这种情况下，上层置位 taepNoReq，指示没有相应于 TAEP-Response 消息的请求要发送。

当收到下一个 TAEP-Response 消息时，该状态将清除 TAEPNoReq 变量，转入 RESPONSE 状态。

7.3.10 受控方向状态机

7.3.10.1 一般要求

端口的受控方向状态机负责确保端口的 operControlledDirections 参数正确反映adminControlledDirections 参数的当前状态、LAC 的操作状态以及是否有 Birdge 存在。如果给定 Birdge 的端口 OperControlledDirections 被设置IN，则允许 Bridge 在该端口上转发从其他端口收到的帧，但不允许转发和处理从该端口收到的帧。为了防止配置错误，通常将两个 Bridge 相连的端口都配置IN。如果端口的 operEdge 变量设置为 FALSE（见 IEEE Std 802. 1D-2004 中的第17章），则 oper ControlledDirections 被强制为 BOTH。

受控方向状态机实现图 29描述的功能（参见 IEEE Std 802.1x）。

如果该状态机在 Bridge 端口上实现，则该端口支持 operControlledDirections 参数和 adminCon- trolledDirections 参数值 IN 和BOTH,Bridge 受控方向状态机也应在非受控端口上实现，以符合 IEEE Std 802.1D-2004 中的第17章。

状态机初始化时进入 IN_OR_BOTH 状态，同时 operControlledDirections 参数值设置力 admin- ControlledDirections 参数的值。如果端口的LAC 为不可操作或端口为 Bridge 端口而非 Edge 端口，则状态机转入 FORCE_BOTH 状态。如果 operControlledDirections 参数和 adminControlledDirections参数的值不一致，则状态机将重新进入 IN_OR_BOTH状态。

处于 FORCE_BOTH 状态时，状态机 operControlledDirections 参数值设置 BOTH。

如果进入 FORCE_BOTH 状态的条件不复存在，状态机将从 FORCE_BOTHI 状态转入 IN_OR_ BOTH状态。

7.3.10.2 变量

受控方向状态机使用以下变量：-adminControlledDirections：值可为IN或BOTH。该参数被状态机使用，但其值不能被状态机更改，其值只能被管理层改动。

-operControlledDirections：由状态机决定，值可为IN 或BOTH。

operEdge：值由 Bridge 端口维护（见IEEE Std 802. 1D-2004 中的第17 章），如果端口不是Bridge 端口，则 operEdge 值为 TRUE。

7.3.11 请求者PAE 状态机

7.3.11.1 概述

请求者 PAE 状态机有以下状态：

a） LOGOFF；

b） DISCONNECTED；

c） CONNECTING；

d） AUTHENTICATING；

e） HELD；

f） AUTHENTICATED；

g） RESTART；

h） REQ_FORCE_AUTH；

i） REQ_FORCE_UNAUTH；

j AUTHORIZED。

请求者 PAE状态机实现图30描述的功能。

7.3. 11.2 变量、常量和过程

7.3.11.2.1 变量

请求者状态机使用以下变量：

a） taepRestart：该变量被请求者状态机设置TRUE 以指明其正在重启状态机，并且有一个新的TAEP-Request 帧需要TAEP 处理。当上层准备好建立鉴别会话，该变量被设置力FALSE。

b） logoffSent：指示 PAE状态机处于 LOGOFF状态，TAEPoL-Logoff 消息已经被发送。

c） reqPortMode：该变量和 PortControl一起将请求者 PAE 状态机在 Auto 和 non-Auto 操作状态间切换，它可以取以下值：

1） ForceUnauthorizd：受控端口应保持 Unauthorized 状态；

2） Auto：受控端口的状态根据请求者和鉴别访问控制器之间的鉴别交换结果设置力Authorized 或 Unauthorized；

3） ForceAuthorized：受控端口应保持 Authorized 状态。

d） startCount：该变量用于统计已发送但没有收到响应的 TAEPoL-Start 消息的数量。

e） userLogoff：该变量由外部控制，它反映了请求者系统中的用户登录/登出状态。如果请求者系统认用户是登录状态，该变量设置为 FALSE；如果请求者系统认为用户是登出状态，该变量设置为 TRUE。

f） traditionEnabled：该变量由管理层设置，当该变量为 TRUE 且鉴别访问控制器未响应时，请求者状态机将受控端口置为 Authorized 状态；当该变量 FALSE 且鉴别访问控制器未响应时，请求者状态机将受控端口置为 Unauthorized 状态。

7.3.11.2.2 常量

请求者状态机使用以下常量：heldPeriod：表示 heldWhile 计时器的初始化值，其默认值力 60s；

-startPeriod：表示 startWhen 计时器的初始化值，其默认值为 30s；

maxStart：在请求者认没有鉴别访问控制器存在前，连续发送 TAEPoL-Start 消息的最大次数，默认值为3。

7.3.11.2.3 过程

请求者状态机使用以下过程：

a） txStart（）：传送 TAEPoL-Start 帧给鉴别访问控制器；

b） txlogoff（）：传送 TAEPoL-Logoff 给鉴别访问控制器。

7.3.11.3 LOGOFF如果系统用户要求登出，则状态机进入该状态，同时向鉴别访问控制器发送 TAEPoL-Logoff 帧。

如果 userLogoff变量值置 FALSE，则状态机进入 DISCONNECTED 状态。

7.3.11.4 DISCONNECTED当端口的LAC 服务不可用，或者系统被初始化，则状态机进入该状态。当系统的用户要求登录时，状态机将从 LOGOFF状态转入该状态。如果 portValid 变量值 FALSE，则状态机从 AUTHEN-TICATED状态进入该状态。

如果状态机初始化完成且 LAC 服务可用，则其转入 CONNECTING状态。

7.3.11.5 CONNECTING在该状态下，状态机各端口可操作，请求者试图连接鉴别访问控制器。请求者发送 TAEPoL-Start帧，启动 startWhen 计时器用于重传 TAEPoL-Start 帧。如果 startWhen 计时器超时，则 TAEPOL-Start 将被重传最多 maxStart次。如果在 maxStart 次重传后，仍未收到响应，则状态机认为它已经关联到一个不识别 TAEPoL.帧的系统，若 portValid 为 TRUE，则状态机转入 AUTHORIZED 状态。请求者状态机在收到 TAEP-Request 帧后将转入 RESTART 状态。如果收到上层指示 taepSuccess 或taepFail，请求者将直接转入 AUTHENTICATING 状态。

7.3.11.6 AUTHENTICATING在该状态下，状态机已经收到来自鉴别访问控制器的 TAEP-Request 帧。reqStart 变量被置位，通知请求者后台状态机应处理来自鉴别访问控制器的请求。一旦请求者后台状态机完成工作，reqSuccess、reqFail 或 vTimeout 被设置为 TRUE，状态机将退出该状态。如果 reqSuccess 被力TRUE，转移到 AUTHENTICATED 状态；如果 reqFail 或者 reqTimeout 是TRUE，状态机分别转移到 HELD或 CONNECTING 状态。

7.3.11.7 HELD如果请求者后台状态机设置 reqFail 变量为 TRUE，则表面鉴别失败，状态机从AUTHENTICATING状态转人 HELD状态。如果未连接任何鉴别访问控制器且 portValid 变量为FALSE，则状态机从 CONNECTING 状态转入该状态。

heldWhile 计时器以 heldPeriod 为初始值启动，如果 heldWhile 超时，则状态机转入CONNECTING状态。如果收到鉴别访问控制器发送的请求帧，则状态机转入 RESTART状态。

3.11.8 AUTHENTICATED当请求者后台状态机把 reqSuccess 变量置位，请求者 PAE 状态机从 AUTHENTICATING 状态转入 AUTHENTICATED 状态。如果不进行密钥交换，则状态机转入 AUTHORIZED 状态；如果进行密钥交换，若密钥交换成功则转入 AUTHORIZED 状态，失败则转入 DISCONNECTED 状态。

7.3.11.9 RESTART当请求者 PAE 需要通知上层其已经重启，则状态机进入 RESTART 状态。当在AUTHENTICATED、CONNECTING 或者 HELD状态收到 TAEP 分组，taepRestart 变量将设置力TRUE 以通知上层请求者 PAE已经重后。

当上层确认此次重启，其复位 taepRestart 变量为 FALSE，请求者PAE状态机从该状态退出，进入AUTHENTICATING 状态。

7.3.11.10 REQ_FORCE_AUTH如果同时符合以下4个条件，则任何其他状态都应转入 REQ_FORCE_AUTH 状态：portControl 变量被设置 ForceAuthorized；

reqPortMode 变量被设置除 ForceAuthorized 以外的其他值；

端口的LAC 可操作；

-状态机未处于初始化状态。

reqPortStatus 被设置力 Authorized 时，reqPortMode 也将设置次 ForceAuthorized。

7.3.11.11 REQ_FORCE_UNAUTH如果同时符合以下4个条件，则任何其他状态都应转入 REQ_FORCE_UNAUTH状态：portControl 变量设置 ForceUnauthorized；

reqPortMode 变量设置为除 ForceUnauthorized 以外的其他值；

端口的LAC 可操作；

-状态机未处于初始化状态。

当 reqPortStatus 被设置为 Unauthorized，请求者发送 TAEPoL-Logoff 帧到鉴别访问控制器，req- PortMode 变量被设置 ForceAuthorized。

这一系列动作的效果是强制端口到 Unauthorized 状态，并通过发送登出请求将该状态反映到鉴别访问控制器。

7.3.11.12 AUTHORIZED当且仅当 portValid 为TRUE，并同时满足下面三种情况之一时，才能进入 AUTHORIZED状态：-请求者成功鉴别鉴别访问控制器；

-请求者认为鉴别访问控制器不识别 TAEPoL 帧；

-密钥交换成功。

如果请求者和鉴别访问控制器建立连接超时，则状态机从 CONNECTING 转入该状态；如果管理实体设置 keyEnabled 为 FALSE，则状态机从 AUTHENTICATED 状态直接转入该状态；如果管理实体设置 keyEnabled 为 TRUE，且密钥交换成功，则状态机从 AUTHENTICATED状态转入该状态。

如果收到 TAEPoITAEP 帧或需要进行重新鉴别，则状态机转入 RESTART状态。

如果 portValid FALSE，状态机转入 DISCONNECTED 状态以迫使 reqPortStatus Unau- thorized。

如果状态机在 AUTHORIZED状态进行密钥更新过程，且密钥交换失败次数大于允许的最大值，则状态机转入 DISCONNECTED 状态以迫使 reqPortStatus 成 Unauthorized。

7.3.12 请求者后台状态机

7.3.12.1 概述

请求者后台状态机有以下几种状态：

a） REQUEST；

b） RESPONSE；

c） SUCCESS；

d） FAIL；

e） TIMEOUT；

f） IDLE；

g） INITIALIZE；

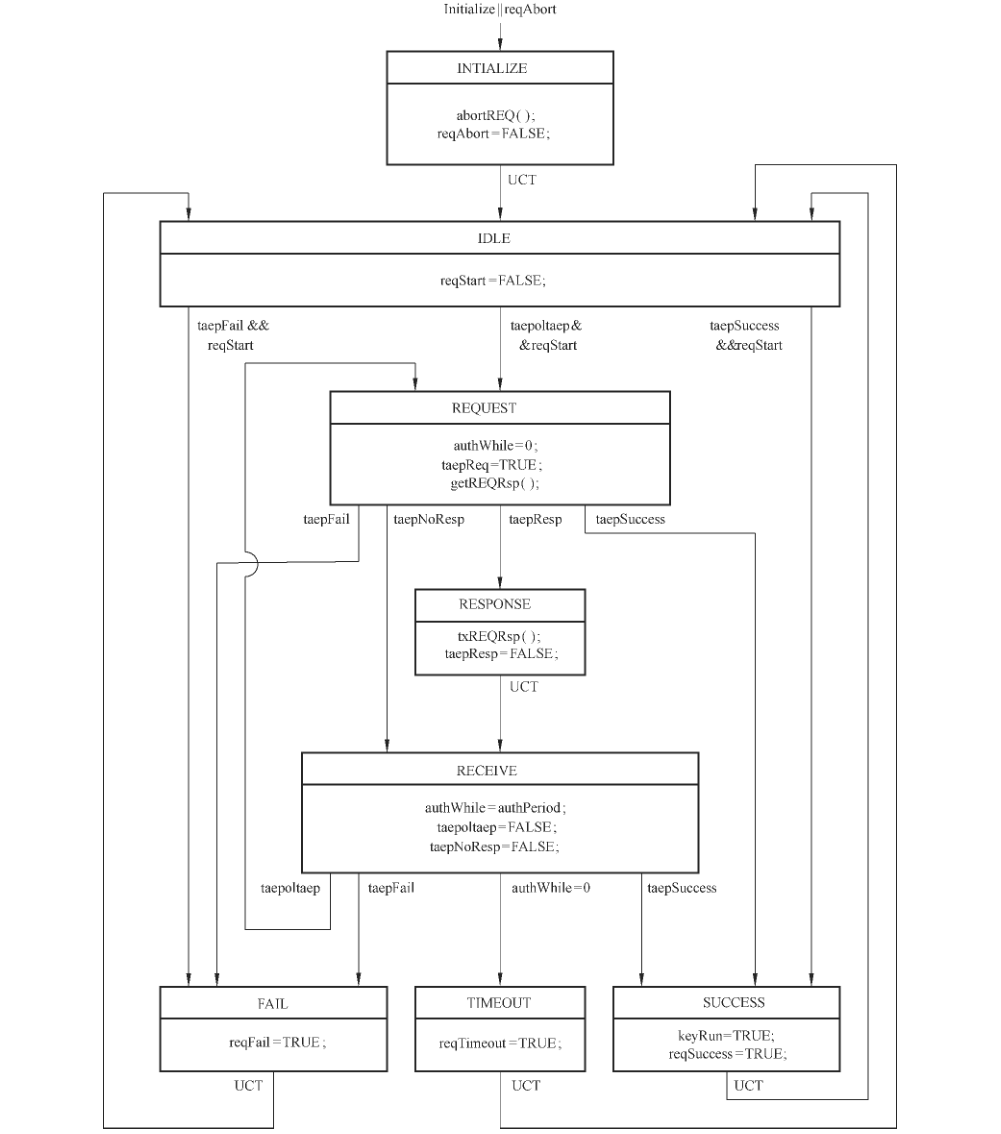

h） RECEIVE.请求者后台状态机用于实现图31描述的功能。

7.3.12.2 变量、常量和过程

7.3.12.2. 1 变量请求者后台状态机使用以下变量：-—taepNoResp：对于刚收到的TAEP 帧，如果上层没有相应的 TAEP-Response，则该变量被上层置 TRUE。当请求者状态机确认它已经看到该变量，则设置该变量 FALSE。

taepReq：当收到一个可由 TAEP 处理的 TAEP 帧时，请求者后台状态机设置该变量力TRUE。当上层收到了 TAEP 帧，它设置该帧为 FALSE。

-taepResp：如果需要发送 TAEP帧，则上层设置该变量为TRUE。当TAEP 帧发出后，请求者状态机设置该变量为 FALSE。

7.3.12.2.2 常量

常量 authPeriod 为 authWhile 计时器的初始值，默认值为30 s。

7.3.12.2.3 过程

请求者后台状态机使用以下过程（见图31）：

a） abortREQ0：该过程允许请求者后台状态机在通知请求者状态机中止鉴别会话前，释放所有的系统资源；

b） getREQRsP（）：该过程用于模拟请求者后台状态机从上层获得响应；

c） txREQRsp（）：该过程用于将包含 TAEP分组的 TAEPoL帧发送给鉴别访问控制器。

7.3.12.3 REQUEST在该状态下，状态机从鉴别访问控制器收到 TAEP-Request 分组，并触发 TAEP 处理。

当 TAEP 表明其有 Response 分组需要发送时，状态机从 REQUEST状态转入 RESPONSE 状态。

如果TAEP决定忽略鉴别访问控制器的请求，则状态机从 REQUEST 状态转入 RECEIVE 状态。如果TAEP 决定鉴别失败（鉴别失败如何决定），状态机从 REQUEST 状态转入 FAIL状态。如果TAEP决定鉴别成功，状态机从 REQUEST 状态转入 SUCCESS 状态。

7.3.12.4 RESPONSE在该状态下，状态机发送 TAEP-Response 给鉴别访问控制器，然后无条件转入 RECEIVE 状态。

3.12.5 SUCCESS在该状态下，状态机设置全局变量 reqSuccess 为 TRUE，通知请求者状态机鉴别会话已成功结束。

同时，全局变量 keyRun 也被设置TRUE，指示请求者密钥传输状态机可以运行。然后，状态机转入IDLE 状态。

7.3.12.6 FAIL在该状态下，状态机设置全局变量 reqFail 为 TRUE，通知请求者状态机鉴别会话已经以失败结束。然后，状态机转入 IDLE 状态。

7.3. 12.7 TIMEOUT在该状态下，状态机设置全局变量 reqTimeout 为TRUE，通知请求者状态机鉴别会话已因超时而结束。然后，状态机转入 IDLE 状态。

7.3.12.8 IDLE在该状态下，状态机等待请求者状态机通知开始一个新的鉴别会话。如果 reqStart 为 TRUE，状态机转入 REQUEST 状态；如果 taepSuccess TRUE，状态机转入 SUCCESS 状态；如果 taepFailTRUE，状态机转入 FAIL 状态。

7.3.12.9 INITIALIZE如果系统进行初始化，或请求者状态机设置全局变量 reqAbort 为 TRUE，则状态机进入该状态。

abortREQ（）进程被调用，状态机释放系统资源。

一旦变量初始化和 reqAbort 都是 FALSE.则状态机转入 IDLE 状态。

7.3.12.10 RECEIVE在该状态下，请求者等待来自鉴别访问控制器的下一个 TAEP-Request。为了防止鉴别访问控制器中止鉴别会话而使请求者挂死，将起用超时保护。

当发送 TAEP-Response 给鉴别访问控制器后，状态机从 RESPONSE 状态转入该状态。

如果 TAEP 决定丢弃前一个 TAEP-Request 帧，则状态机从 REQUEST状态转入该状态。

7.3.13 自适应端口状态机

7.3.13.1 概述

自适应端口状态机有以下五种状态：

a） DISCONNECT；

b） CONNETCTING；

c） DECIDING；

d） REQ_STATUS；

e） AAC_STATUS.自适应端口状态机实现图37描述的功能。

7.3. 13.2 过程自适应端口状态机使用以下过程（见图 32）：

a） txstart（）：发送 TAEPoL-Start 帧到对方；

b） decide（）：根据收到的 TAEPoL-Start 帧设置 systemRole 的值。

7.3.13.3 DISCONNECT当全局变量 systemRole 的值为 selfAdapted，且 L.AC服务可用时，自适应端口状态机进入该状态。

当端口状态设置为 Unauthorized 时，状态机无条件转入 CONNECTING 状态。

7.3.13.4 CONNECTING端口在该状态下可操作，PAE 试图决定自己的角色。PAE 发送 TAEPoL-Start帧，同时启动startWhen 计时器。如果 startWhen 计时器超时，TAEPoL-Start 将被重传最多 maxStart 次。如果在maxStart 次重传后，仍未收到响应，状态机认它已经关联到一个不识别 TAEPoL 帧的系统，则其转人REQ_STATUS状态。如果收到响应为 TAEP-Request 帧，则请求者状态机也转入 REQ_STATUS状态。如果收到 TAEPoL-Start 帧，则状态机转入 DECIDING 状态。

7.3. 13.5 DECIDING在该状态下，状态机发送 TAEPoL-Start 帧，然后调用 deciding（）进程决定自己的角色。如果deciding（）进程设置 systemRole 为AAC，则状态机转人 AAC_STATUS 状态。如果 deciding（）进程设置 systemRole 为 REQ，则状态机转入 REQ_STATUS状态。

7.3.13.6 REQ_STATUS在该状态下，状态机设置 systemRole REQ,PAE为请求者。

7.3.13.7 AAC_STATUS在该状态下，设置 systemRole 为 AAC,PAE 为鉴别访问控制器。

8 端口接入控制管理

1 一般要求本章定义了被管对象集合及其功能，允许对端口接入控制进行管理配置和监视，包含以下功能：一介绍管理功能，帮助确定支持管理功能对端口接入控制的需求；

-建立用于模仿端口接入控制及其管理对象操作的状态机之间的通信；

一规定每个被管对象支持的管理操作。

本章规定的管理功能关系到对PCAP协议的控制和监视以及对会话参数的监视，不包括鉴别访问控制器和鉴别服务器之间通信可能使用的任何协议的管理规范。假定被选协议有关的规范将包括适当的管理功能定义。

8.2 管理功能

8.2.1 概述

管理功能描述用户必须实现的功能，并说明其用途。这些功能支持通信资源的计划、组织、监督、控制、保护及安全，可被分类为配置、故障、性能、安全及计费管理等功能域。8.2.2～8.2.6 分别对每个功能域作介绍，并同时介绍通信资源管理通常所需的功能以及端口接入控制管理在对应功能域上所提供的特殊功能。

8.2.2 配置管理

配置管理功能用于对对象提供通信资源的识别、初始化、复位与关闭、操作参数的提供以及资源间关系的建立与发现。端口接入控制管理在该功能域上提供的功能如下：一为鉴别访问控制器配置操作参数（见8.5.2.2 和 8.5.2.3）；

-为请求者配置操作参数（见8.6.2.2 和 8.6.2.3）；

为系统配置操作参数（见 8.7.2.3）；

为端口初始化状态机（见 8.7.2.4）。

8.2.3 故障管理

故障管理功能提供故障的预防、检测、诊断及修复。当被管设备出现异常后，设备能够自动告警。

端口接入控制管理在该功能域上提供的功能如下：

a）提取鉴别访问控制器的统计信息（见8.5.2.2）；

b）提取请求者的统计信息（见8.6.2.2）；

c）为鉴别访问控制器配置操作参数（见8.5.2.2和 8.5.2.3）；

d）为请求者配置操作参数（见8.6.2.2 和 8.6.2.3）；

e）为系统配置操作参数（见8.7.2.3）；

f）通过 SNMP trap 发送告警。

8.2.4 性能管理

性能管理功能用于提供对通信资源的行为和通信动作的效力的评估。端口接入控制管理在该功能域上提供的功能如下：

a）提取鉴别访问控制器的统计信息（见 8.5.2.2）；

b）提取请求者的统计信息（见 8.6.2.2）；

c）为鉴别访问控制器配置操作参数（见8.5.2.2 和 8.5.2.3）；

d）为请求者配置操作参数（见8.6.2.2 和 8.6.2.3）。

8.2.5 安全管理

安全管理功能用于提供对资源的保护。端口接入控制管理在该功能域上提供的功能如下：

a）为鉴别访问控制器配置操作参数（见8.5.2.2 和 8.5.2.3）；

b）为请求者配置操作参数（见 8.6.2.2和 8.6.2.3）；

c）强迫重新鉴别（见 8.5.2.4）。

8.2.6 计费管理

计费管理功能用于提供费用的识别与分发以及费用的设置。端口接入控制管理在该功能域上提供的功能如下：提取会话计费统计（见 8.5.5）。

8.3 被管对象

对被管对象的操作提供关于该被管对象有关的过程或实体的信息，或者实现该被管对象有关的过程或实体的控制。端口接入控制的管理根据支持端口控制的单个端口有关被管资源来描述，端口的被管资源就是7.3中建立的那些过程和实体，特别是：

a）支持鉴别访问控制器 PAE 操作的状态机（见7.3.4、7.3.5、7.3.8 和7.3.9）。与这些资源有关的被管对象和操作在8.5中定义。

b）支持 REQ PAE操作的状态机（见7.3.4、7.3.8、7.3.11 和7.3.12）。与这些资源有关的被管对象和操作在8.6 中定义。

除此之外，对于单个鉴别访问控制器 PAE 或请求者 PAE 的操作而言，某些被管资源并不明确，因此它们将作为系统及其端口的部分管理能力进行描述。与这些资源有关的被管对象和操作在8.7中定义，这些资源将根据8.5、8.6和 8.7中定义的被管对象和操作描述。

注：本章规定的值作为管理操作的输入和输出，属于抽象信息元素。格式或编码问题与传输或表示该信息的特定协议有关。

8.4 数据类型

以下规定了管理协议中与编码无关的操作的语义。操作参数的数据类型只能定义成符合规范的数据类型。使用的数据类型如下：

a）布尔类型（Boolean）；

b）枚举类型（Enumerated），用于指定值的搜集；

c）无符号类型（Unsigned），用于定义为某些量个数的所有参数；

d） MAC地址类型（MAC地址）；

e）时间间隔类型（Time Interval），一个表示正整数秒的 Unsigned 类型值，用于所有的TAEPOL协议超时参数；

f）计数器类型（Counter），用于定义为某些量计数的所有参数（计数器增加并取264模值）。

8.5 鉴别访问控制器 PAE 被管对象

8.5.1 一般要求

鉴别访问控制器 PAE 和支持其操作的状态机在7.3.4、7.3.5.7.3.8 和7.3.9中描述。由这些被管资源组成的对象如下：

a）鉴别访问控制器配置被管对象（见 8.5.2）；

b）鉴别访问控制器统计被管对象（见 8.5.3）；

鉴别访问控制器诊断被管对象（见8.5.4）；

d）鉴别访问控制器会话统计被管对象（见 8.5.5）。

支持鉴别访问控制器功能的端口应支持鉴别访问控制器配置被管对象定义的管理功能，并支持鉴别访问控制器统计、诊断、会话统计等对被管对象定义的管理功能。提供这种管理功能的手段（例如，支持的管理协议）应在与实现有关的PICS中规定。

5.2 鉴别访问控制器配置

8.5.2.1 一般要求

鉴别访问控制器配置被管对象模型化鉴别访问控制器资源配置的修改或查询操作。每个支持鉴别访问控制器功能的端口均有一个鉴别访问控制器配置被管对象。对鉴别访问控制器配置被管对象执行的管理操作有：

a）读取鉴别访问控制器配置（见 8.5.2.2）；

b）设置鉴别访问控制器配置（见 8.5.2.3）；

c）重新鉴别（见 8.5.2.4）。

8.5.2.2 读取鉴别访问控制器配置

5.2.2.1 目的请求关于端口有关的鉴别访问控制器的配置信息。
5.2.2.2 输入端口号：端口驻留的系统该端口分配的识别号。

所分配的端口号不需连续，也就是意味着某些端口号为虚拟项，没有真正的LAN端口（例如，未来通过增加 MAC接口允许系统扩展）。这样的虚拟端口应以与永久禁止端口所关联的MAC一致的方式支持管理操作。

注：当MAC桥（见IEEE Std 802. 1D-2004）实现端口接入控制时，很容易使端口接入控制管理使用的端口号与由桥分配的端口号相同。但这并不总是可能的，例如，当还实现了 GB/T 15629.3的链路会聚时，端口接入控制工作在物理端口上，MAC 桥却利用会聚端口。

5.2.2.3 输出读取鉴别访问控制器配置的输出如下：

a）端口号。端口驻留的系统为该端口分配的识别号。

b）鉴别访问控制器 PAE状态。鉴别访问控制器 PAE 状态机的当前状态（见7.3.5），该参数能取以下值：

1） INITIALIZE；

2） DISCONNECTED；

3） CONNECTING；

4） AUTHENTICATING；

5） AUTHENTICATED；

6） ABORTING；

7） HELD；

8） FORCE_AUTH；

9） FORCE_UNAUTH；

10） RESTART；

11）AUTHORIZED。

c）鉴别访问控制器后台状态。鉴别访问控制器后台状态机的当前状态（见7.3.9），该参数能取以下值：

1） REQUEST；

2）、 RESPONSE；

3） SUCCESS；

4） FAIL；

5） TIMEOUT；

6） IDLE；

7） INITIALIZE；

8） IGNORE。

d） AdminControlledDirections。端口有关的 AdminControlledDirections 参数的当前值（见5.3），该参数能取以下值：

1） Both；

2） In。

e） OperControlledDirections。端口有关的 OperControlledDirections 参数的当前值（见5.3），该参数能取以下值：1 Both；

2）In。

f） AuthControlledPortControl。端口有关的 AuthControlledPortControl 参数的当前值（见5.3），该参数能取以下值：

1） ForceAuthorized；

2） ForceUnauthorized；

3） Auto。

g） AuthControlledPortStatus。端口有关的 AuthControlledPortStatus 参数的当前值（见 5.3），该参数能取以下值：

1） Authorized；

2） Unauthorized。

quietPeriod。鉴别访问控制器 PAE 状态机目前使用的常量 quietPeriod 的值（见7.3.5.2.2）。

i） reAuthPeriod。重鉴别计时器状态机目前使用的常量 reAuthPeriod 的值（见7.3.8）。

j） reAuthEnabled。重鉴别计时器状态机使用的使能/禁止控制（见7.3.8）。

k）KeyEnabled。若密钥信息使能，为 TRUE；若禁止，为 FALSE （见7.3.3.2）。

8.5.2.3 设置鉴别访问控制器配置

8.5.2.3.1 目的

配置控制与端口有关的鉴别访问控制器操作的参数。

8.5.2.3.2 输入

任何标为可选的参数可从操作中省略，以允许配置参数子集的选择性修改。但是，实现应支持包含下列所有参数的能力：

a）端口号。端口驻留的系统为该端口分配的识别号。

b） AdminControlledDirections（可选的）。分配给端口有关的 AdminControlledDirections 参数的新值（见5.3），该参数能取以下值：1 Both；

2） In。

AuthControlledPortControl（可选的）。分配给端口有关的 AuthControlledPortControl 参数的新值（见5.3），该参数能取以下值：

1） ForceAuthorized；

2） ForceUnauthorized；

3） Auto。

d） quietPeriod（可选的）。分配给鉴别访问控制器 PAE 状态机的常量 quietPeriod 的新值（见7. 3.5.2.2）。

taepTimeout（可选的）。新值，单位为秒（s），用于确定等待请求者响应 TAEP Request 的时间长短（见7.3.3.2）。

f） reAuthPeriod（可选的）。分配给重鉴别计时器状态机的常量 reAuthPeriod 的新值（见7.3.8）。

g） reAuthEnabled（可选的）。分配给重鉴别计时器状态机的常量 reAuthEnabled 的新值（见7.3.8）。

h） KeyEnabled（可选的）。分配给 KeyEnabled 参数的新值（见7.3.3.2）。

8.5.2.3.3 输出

无。

5.2.4 重新鉴别

8.5.2.4.1 目的

引起端口的鉴别访问控制器PAE状态机重新鉴别请求者。若已经有一个正在进行的鉴别过程，该重新鉴别不会发生直到当前的鉴别完成（成功或不成功）。

5.2.4.2 输入端口号：端口驻留的系统为该端口分配的识别号。

8.5.2.4.3 输出

无。

8.5.2.4.4 效果

该操作引起端口的鉴别访问控制器 PAE 状态机的重新鉴别变量（见7.3.3.2）被设置为 TRUE。

8.5.3 鉴别访问控制器统计值

8.5.3.1 概述

鉴别访问控制器统计值管理对象模型化修改、查询关联于鉴别访问控制器操作的统计值的操作。

对于每个支持鉴别访问控制器功能的端口，都有一个鉴别访问控制器统计值管理对象。能够对该对象进行的管理操作如下：读取鉴别访问控制器统计值（见 8.5.3.2）。

8.5.3.2 读鉴别访问控制器统计值

8.5.3.2.1 目的

请求关于鉴别访问控制器操作的统计信息。

8.5.3.2.2 输入

端口号。端口驻留的系统该端口分配的识别号。

8.5.3.2.3 输出

读取鉴别访问控制器统计值的输出如下：

a）端口号。端口驻留的系统为该端口分配的识别号。

b）收到的 TAEPoL帧。鉴别访问控制器收到的有效的TAEPoL 帧，包括所有类型的数量。

c）发送的TAEPoL帧。鉴别访问控制器发送的 TAEPoL帧，包括所有类型的数量。

d）收到的 TAEPoL-Start 帧。鉴别访问控制器收到的 TAEPoL-Start 帧的数量。

e）收到的 TAEPoL-Logoff 帧。鉴别访问控制器收到的 TAEPoL-Logoff 帧的数量。

f）收到的 TAEP-Resp/Id 帧。鉴别访问控制器收到的有效的 TAEP-Resp/Id 帧的数量。

g）收到的 TAEP-Response 帧。鉴别访问控制器收到的有效的TAEP-Response 帧（除过 Resp/ Id 帧）的数量。

h）发送的 TAEP-Initial Request 帧。鉴别访问控制器发送的 TAEP 初始请求帧的数量。

i）发送的 TAEP-Request 帧。鉴别访问控制器发送的有效的 TAEP-Request 帧的数量（除过初始的请求帧）。

j）收到的无效 TAEPoL.帧。鉴别访问控制器收到的类型字段无法识别的 TAEPoL.帧的数量。

k）收到的长度错误TAEPoL帧。鉴别访问控制器收到的长度字段无效的TAEPoL，帧的数量。

l）最后的TAEPoL帧版本。在最近收到的 TAEPoL.帧中的版本号。

m）最后的TAEPoL.帧源。在最近收到的TAEPoL.帧中的源MAC地址。

8.5.4 鉴别访问控制器诊断

8.5.4.1 概述

鉴别访问控制器诊断管理对象模型化修改、查询关联于鉴别访问控制器操作的诊断信息的操作。

对于每个支持鉴别访问控制器功能的端口，都有一个鉴别访问控制器诊断管理对象。能够对该对象进行读取鉴别访问控制器诊断值的管理操作。

8.5.4.2 读取鉴别访问控制器诊断值

8.5.4.2.1 目的

请求关于鉴别访问控制器操作的诊断信息。

5.4.2.2 输入端口号：端口驻留的系统为该端口分配的识别号。

8.5.4.2.3 输出

读取鉴别访问控制器诊断值的输出如下：

a）端口号，端口驻留的系统为该端口分配的识别号；

b） authTEntersConnecting（定义见 7.3.5.3.2）；

c） auth TaepLogoffsWhileConnecting（定义见 7.3.5.3.3）；

d authEntersAuthenticating（定义见 7.3.5.3.4）；

e） authAuthSuccess WhileAuthenticating（定义见 7.3.5.3.5）；

f） authAuth Timeouts WhileAuthenticating（定义见 7.3. 5.3.6）；

authAuthFail WhileAuthenticating（定义见 7.3.5.3.7）；

h） authAuthTaepStarts WhileAuthenticating（定义见 7.3.5.3.8）；

1） authAuthTaepLogoffWhileAuthenticating（定义见 7.3.5.3.9）；

j） authAuthReauths WhileAuthenticated（定义见 7.3.5.3.10）；

authAuthTaepStartsWhileAuthenticated（定义见 7.3.5.3.11）；

authAuthTaepLogoffWhileAuthenticated（定义见 7.3.5.3.12）；

m）backendAuthSuccesses（定义见 7.3.9.3.2）；

n） backendAuthFails（定义见7.3.9.3.3）。

5.5 鉴别访问控制器会话统计

8.5.5.1 概述

鉴别访问控制器会话统计管理对象模型化修改、查询关联于一个会话的统计值的操作。对于每个支持鉴别访问控制器功能的端口，都有一个鉴别访问控制器会话统计对象。该管理对象记录了当前会话的统计值（如果存在一个激活的会话）或者前一个会话的统计值（如果当前没有激活的会话），可对该对象进行读取鉴别访问控制器会话统计的管理操作。

在会话期间（例如，在端口处于授权状态期间）对关联于每个端口的会话统计进行维护。当鉴别访问控制器 PAE 状态机的 portStatus 变量从 Unauthorized 转变到 Authorized，统计参数被设置力0以进行初始化。当 portStatus 保持在 Authorized，会话统计根据它们各自的参数定义更新。当portStatus 成为 Unauthorized，会话统计值被冻结，不再更新。

8.5.5.2 读取鉴别访问控制器会话统计

5.5.2. 1 目的请求关于鉴别访问控制器操作的诊断信息。
1. 5.2.2 输入端口号：端口驻留的系统为该端口分配的识别号。

8.5.5.2.3 输出

读取鉴别访问控制器会话统计的输出如下：

a）端口号。端口驻留的系统该端口分配的识别号。

b）收到的会话八位位组。在会话期间从端口上收到的用户数据帧中的八位位组数。

c）发送的会话八位位组。在会话期间从端口上发送的用户数据帧中的八位位组数。

d）收到的会话帧。在会话期间从端口上收到的用户数据帧数。

e）发送的会话帧。在会话期间从端口上发送的用户数据帧数。

f）会话标识。会话的标识符，对于该鉴别访问控制器是唯一的。该标识是可打印的字符串，至少为3个字符。

g）会话鉴别方法。用于建立该会话的鉴别方法，该参数可以取下面的值：

1） Server In。鉴别方法需要服务器。

2） Server empty。鉴别方法不需要服务器。

h）会话时间。会话持续的时间，以秒（s）计。

i 会话终止原因。会话终止的原因，该参数可以取下面的值：

1）请求者 Logoff；

2）端口失败；

3）请求者重启动；

4）重鉴别失败；

5） AuthControlledPortControl 设置 ForceUnauthorized；

6）端口重初始化；

7）端口管理性的禁止；

8）其他未明原因。

j）会话用户名。代表请求者 PAE 身份的用户名。

8.6 请求者 PAE 管理对象

8.6.1 概述

请求者 PAE 和支持其操作的状态机在7.3.4、7.3.11、7.3.12中描述，包含这些管理资源的管理对象如下：——请求者配置管理对象；

——请求者统计管理对象。

支持请求者功能的端口要支持由请求者配置管理对象定义的管理功能，也许支持由请求者统计管理对象定义的管理功能。

这些管理功能提供的手段将在 PICS 中规定。

8.6.2 请求者配置

8.6.2.1 一般要求

请求者配置被管对象模型化请求者资源配置的修改或查询操作。每个支持请求者功能的端口均有一个请求者配置被管对象。对请求者配置被管对象执行的管理操作有：-—读取请求者状态；

-设置请求者配置。

8.6.2.2 读取请求者状态

8.6.2.2.1 目的

请求有关请求者的配置信息。

8.6.2.2.2 输入

端口号：端口驻留的系统为该端口分配的识别号。

所分配的端口号不需连续，也就是意味着某些端口号为虚拟项，没有真正的LAN 端口（例如，未来通过增加 MAC接口允许系统扩展）。这样的虚拟端口应以与永久禁止端口所关联的 MAC一致的方式支持管理操作。

注：当 MAC桥（见 IEEE Std 802.1D-2004）实现端口接入控制时，端口接入控制管理使用的端口号与由桥分配的端口号相同。

6.2.2. 3 输出读取请求者状态的输出如下：

a）端口号。端口驻留的系统为该端口分配的识别号。

b）请求者 PAE状态。请求者 PAE 状态机当前的状态（见7.3.11），可以有以下参数：

1） DISCONNECTED；

2） LOGOFF；

3） CONNECTING；

4） AUTHENTICATING；

5） AUTHENTICATED；

6） HELD；

7） RESTART；

8） REQ_FORCE_AUTH；

9） REQ_FORCE_UNAUTH；

10） AUTHORIZED。

c） heldPeriod。当前用在请求者 PAE 状态机的 heldPeriod 常量的值（见7.3.11.2.2）。

authPeriod。当前用在请求者 PAE 状态机的 authPeriod 常量的值（见7.3.12.2.2）。

e） startPeriod。当前用在请求者 PAE 状态机的 startPeriod 常量的值（见7.3.11.2.2）。

f） maxStart。当前用在请求者 PAE 状态机的 maxStar 常量的值（见7.3.11.2.2）。

g） reqControlledPortStatus。该参数直接反映了由请求者 PAE 状态机维护的 portStatus 变量的值，它可以取下面的值：

1） Authorized；

2） Unauthorized.

h）请求者后台状态。请求者后台状态机的当前状态，该参数可以有以下值：

1） INITIALIZE；

2） IDLE；

3） REQUEST；

4） RESPONSE：

5） RECEIVE；

6） FAIL；

7） SUCCESS；

8） TIMEOUT。

8.6.2.3 设置请求者配置

8.6.2.3.1 目的

配置控制请求者操作的参数。

8.6.2.3.2 输入

任何被标力 optional 的参数可以在操作中省略，以允许选择性的修改配置参数的子集。具体实现要具有包含以下所有参数的能力：

a）端口号：端口驻留的系统为该端口分配的识别号；

b） heldPeriod（optional）：分配给请求者 PAE 状态机 heldPeriod 常量的新值；

authPeriod（optional）：分配给请求者 PAE 状态机 authPeriod 常量的新值；

startPeriod（optional）：分配给请求者 PAE 状态机 startPeriod 常量的新值；

e） maxStart（optional）：分配给请求者 PAE 状态机 maxStart 常量的新值。

8.6.2.3.3 输出

空。

8.6.3 请求者统计

8.6.3.1一般要求请求者统计值管理对象模型化修改、查询关联于请求者操作的统计值的操作。对于每个支持请求者功能的端口，都有一个请求者统计值管理对象。能够对该对象进行读取请求者统计值的管理操作（见8.6.3.2）。

8.6.3.2 读取请求者统计

8.6.3.2.1 目的

请求关于请求者操作的统计信息。

8.6.3.2.2 输入

端口号。端口驻留的系统为该端口分配的识别号。

8.6.3.2.3 输出

读取请求者统计的输出如下：

a）端口号。端口驻留的系统为该端口分配的识别号。

b）收到的 TAEPoL帧。请求者收到的有效的TAEPoL 帧，包括所有类型的数量。

c）发送的TAEPoL帧。请求者发送的TAEPoL 帧，包括所有类型的数量。

d）发送的 TAEPoL-Start 帧。请求者发送的 TAEPoL-Start 帧的数量。

e）发送的TAEPoL-Logoff 帧。请求者发送的TAEPoL-Logoff 帧的数量。

f）发送的TAEP-Resp/Id 帧。请求者发送的有效的 TAEP-Resp/Id帧的数量。

g）发送的 TAEP-Response 帧。请求者发送的有效的 TAEP-Response 帧（除过 Resp/Id帧）的数量。

h）收到的TAEP-Req/ld 帧。请求者收到的有效的TAEP-Req/Id 帧的数量。收到的 TAEP- Request 帧。

i）收到的 TAEP-Request 帧。请求者收到的 TAEP 请求帧（除过Req/Id帧）的数量。

j）收到的无效 TAEPoL.帧。请求者收到的类型字段无法识别的TAEPoL.帧的数量。

k）收到的长度错误 TAEPoL.帧。请求者收到的长度字段无效的 TAEPoL.帧的数量。

I）最后的 TAEPoL帧版本。在最近收到的 TAEPoL.帧中的版本号。

m）最后的TAEPoL帧源。在最近收到的 TAEPoL.帧中的源 MAC地址。

8.7 系统管理对象

8.7.1 概述

包含管理资源的对象有系统配置管理对象。

支持 PAE 功能的端口，不论采用请求者或者鉴别访问控制器的角色，要支持由系统配置管理对象定义的管理功能。这些管理功能提供的手段将在PICS 中规定。

8.7.2 系统配置

8.7.2. 1一般要求系统配置被管对象模型化系统资源配置的修改或查询操作。每个支持端口访问控制功能的系统均有一个系统配置管理对象。对系统配置被管对象执行的管理操作有：-读取系统配置；

设置系统配置；

初始化。

8.7.2.2 读取系统配置

8.7.2.2. 1 目的读取同系统相关的配置信息

8.7.2.2.2 输入

空。

8.7.2.2.3 输出

读取系统配置的输出如下：

a） SystemAuthControl（Optional）。系统的 SystemAuthControl 参数值，该参数仅存在于支持鉴别访问控制器功能的系统。

b）对于系统的每一个端口：

1）端口号。端口驻留的系统为该端口分配的识别号。

2）协议版本。端口支持的TAEPoL实现的协议版本号。

3） PAE能力。端口 PAE的能力，该参数指示了端口 PAE 支持鉴别访问控制器、请求者或自适应功能。

4） PAE 优先级。端口 PAE 的优先级。0保留给请求者，255 保留给鉴别访问控制器，自适应优先级为1~254。

5）安全 Hello 能力。指示端口 PAE 是否支持安全 Hello。

8.7.2.3 设置系统配置

8.7.2.3.1 目的

设置系统相关的配置信息。

8.7.2.3.2 输入

SystemAuthControl。要配置给系统的 SystemAuthControl 参数的值，参数可以取 Enabled 或 Disabled。

8.7.2.3.3 输出

空。

8.7.2.4 初始化端口

8.7.2.4.1 目的

使端口的 TAEPoL状态机初始化。

7.2.4.2 输入端口号。端口驻留的系统为该端口分配的识别号。

8.7.2.4.3 输出

空。

7.2.4.4 效果该操作导致端口的初始化全局变量在很短的一段时间内被设置 TRUE，然后设置为 FALSE。

注：“很短的一段时间“要足够长以使端口的所有状态机能够识别状态的变化来进行全局的转移。这个时间段是实现相关的。

9 端口接入控制 MIB定义

在下面的 MIB定义中，若 DESCRIPTION 文本与第8章中对应的定义出现偏差时，应优先采用第8 章中的定义。

GBT28455-PAE-MIB DEFINITIONS ：：= BEGIN - GB/T28455 MIB IMPORTS MODULE-IDENTITY,OBJECT-TYPE.Counter32,Counter64，Unsigned32,TimeTicks FROM SNMPv2-SMI MacAddress, TEXTUAL-CONVENTION, TruthValue FROM SNMPv2-TC MODULE-COMPLIANCE,OBJECT-GROUP FROM SNMPv2-CONF SnmpAdminString FROM SNMP-FRAMEWORK-MIB InterfaceIndex FROM IF-MIB gbt28455paeMIB MODULE-IDENTITY ORGANIZATION“中国宽带无线 IP 标准工作组（ChinaBWIPS）（China Broadband Wireless IP Standard Group）”CONTACT-INFO“工作组信息如下：通信地址：中国西安高新技术产业开发区西高新邮局88＃信箱邮政编码：710075电话：86-29-87607832传真：86-29-87607829 E-mail:bwips@chinabwips.org Address:P. O. BOX 88, Xian High-Tech Inducstrial Development Zone,China Postcode:710075 Tel： +86 29 87607832 Fax：+86 29 87607829”DESCRIPTION "管理本文件的端口接入控制模块。”DESCRIPTION：：= ｛ iso（1） member-body（2） cn（156） bwips（11235） gbt28455（28455）gbt28455-mibs（1）］｝paeMIBObjects OBJECT IDENTIFIER ：：=｛gbt28455paeMIB 1 ｝—--- -- 文本约定PaeControlledDirections ：：= TEXTUAL-CONVENTION STATUS mandatory DESCRIPTION“用于 AAC PAE 的控制模式值。”SYNTAX INTEGER 〈both（O），in（1）｝PaeControlledPortStatus ：： = TEXTUAL-CONVENTION STATUS mandatory DESCRIPTION "AAC PAE 受控端口的状态值。" SYNTAX INTEGER ｛authorized（1），unauthorized（2）｝PaeControlledPortControl ：： = TEXTUAL-CONVENTION STATUS mandatory DESCRIPTION "AAC PAE 受控端口的控制值。" SYNTAX INTEGER ｛forceUnauthorized（1），auto（2）， forceAuthorized（3）｝--—- ---- - PAE MIB 中的组gbt28455PaeSystem OBJECT IDENTIFIER ：： =｛paeMIBObjects 1｝gbt28455PaeAAC OBJECT IDENTIFIER ：： =｛paeMIBObjects 2｝gbt28455PaeREQ OBJECT IDENTIFIER ：： =｛paeMIBObjects 3｝---- ---- - PAE 系统组----. gbt 28455PaeSystemAuthControl OBJECT-TYPE SYNTAX INTEGER enabled（1），disabled（2）｝MAX-ACCESS read-write STATUS mandatory DESCRIPTION“用于系统中端口接入控制的管理状态：使能/禁止。”REFERENCE "GB/T28455 8.6.1,SystemAuthControl"：：= ｛gbt28455PaeSystem 1｝gqbt28455PaeSystem AbnormalAlert OBJECT-TYPE SYNTAX VALUEABLES｛厂商 OUI｝SYNTAX VALUEABLES｛设备 SN｝MAX-ACCESS read-only STATUS mandatory DESCRIPTION "用于系统中异常状态时触发告警。" REFERENCE "GB/T28455 8.2.3"：=｛gbt28455PaeSystem 2｝---- - PAE 端口表gbt28455PaePortTable OBJECT-TYPE SYNTAX SEQUENCE OF GBT28455PaePortEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION "PAE 支持的每个端口的系统级信息表。出现在表中的一项对应本系统的一个端口。”REFERENCE "GB/T28455 8.7.2"：：= ｛gbt28455PaeSystem 2｝gbt28455PaePortEntry OBJECT-TYPE SYNTAX GBT28455PaePortEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIP TION“端口的端口号、协议版本、初始化控制。”INDEX gbt28455PaePortNumber｝：：=｛gbt28455PaePortTable 1｝GBT28455PaePortEntry ：：= SEQUENCE｛gbt28455PaePortNumber InterfaceIndex，gqbt28455PaePortProtocolVersion Unsigned32，gqbt28455PaePortCapabilities BITS，gqbt28455PaePortPriority Interger，gbt28455PaePortSecureHello TruthValue，gbt28455PaePortInitialize TruthValue，gbt28455PaePortReauthenticate TruthValue gbt28455PaePortNumber OBJECT-TYPE SYNTAX InterfaceIndex MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“与该端口有关的端口号。" REFERENCE "GB/T28455 8.7.2，端口号"：：= ｛gbt28455PaePortEntry 1｝gqbt28455PaePortProtocolVersion OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION“与该端口有关的协议版本。“REFERENCE "GB/T28455 8.7.2，协议版本"：.= ｛gbt28455PaePortEntry 2｝gqbt28455PaePortCapabilities OBJECT-TYPE SYNTAX BITS｛gbt28455PaePortAACCapable（O），-- 支持 AAC 功能gbt28455PaePortREQCapable（1），-- 支持 REQ功能gqbt28455PaePortSelfAdaptedCapable（2）-- 支持自适应功能MAX-ACCESS read-only STATUS mandatory DESCRIPTION "指示该端口支持的且可通过该 MIB 管理的PAE功能。”REFERENCE "GB/T28455 8.7.2,PAE 能力"：：=｛ gbt28455PaePortEntry 3｝gbt28455PaePortPriority OBJECT-TYPE SYNTAX INTEGER〈REQ（O），请求者的优先级为0 AAC（255），鉴别访问控制器的优先级为255 selfAdaptedPAE-1（1），selfAdaptedPAE-2（2），⋯••，selfAdaptedPAE-254（254）-自适应 PAE 的优先级为1~254｝MAX-ACCESS read-only STATUS mandatory DESCRIPTION "指示该端口支持的PAE优先级的能力。”REFERENCE "GB/T28455 8.7.2,PAE 优先级"：：= ｛gbt28455AuthConfigEntry 4｝gbt28455PaePortSecureHello OBJECT-TYPE SYNTAX TruthValue MAX-ACCESS read-write STATUS mandatory DESCRIPTION "指示端口 PAE 是否支持安全 Hello. True 表示支持，Flase 表示不支持。”REFERENCE "GB/T28455 8.7.2，安全 Hello"：：= ｛gbt28455PaePortEntry 5｝gbt28455PaePortInitialize OBJECT-TYPE SYNTAX TruthValue MAX-ACCESS read-write STATUS mandatory DESCRIPTION“用于该端口的初始化控制。设置该属性为 TRUE 时引起端口初始化，一旦初始化完成，该属性值翻转为 FALSE。" REFERENCE "GB/T28455 8.7.2.4，初始化端口"：：= ｛gbt28455PaePortEntry 6｝gbt28455PaePortReauthenticate OBJECT-TYPE SYNTAX TruthValue MAX-ACCESS read-write STATUS mandatory DESCRIPTION“用于该端口的重新鉴别控制。设置该属性为 TRUE 时，引起该端口的PAE 状态机重新鉴别对方：设置该属性为 FALSE 时不起任何作用。

读取该属性时，总返回 FALSE。" REFERENCE "GB/T28455 8.5.2.4，重新鉴别"：：= ｛gbt28455PaePortEntry 7｝- PAE AAC 组------- -——---- -- AAC 配置表gbt28455AuthConfigTable OBJECT-TYPE SYNTAX SEQUENCE OF GBT28455AuthConfigEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“包含与每个端口有关的 AAC PAE 的配置对象的表。出现在表中的项对应可鉴别访问它自己的端口。" REFERENCE "GB/T28455 8.5.2,AAC配置"：：= ｛gbt28455PaeAAC 1｝gbt28455AuthConfigEntry OBJECT-TYPE SYNTAX GBT28455AuthConfigEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“用于 AAC AE的配置信息。”INDEX gbt28455PaePortNumber〉：：= ｛gbt28455AuthConfigTable 1｝GBT28455AuthConfigEntry：：= SEQUENCE〈gbt28455AuthPaeState INTEGER，gbt28455 AuthBackendAuthState INTEGER，gbt28455AuthAdminControlledDirections PaeControlledDirections，gbt28455AuthOperControlledDirections PaeControlledDirections，gbt28455AuthAuthControlledPortStatus PaeControlledPortStatus，gbt28455AuthAuthControlledPortControl PaeControlledPortControl，gbt28455AuthQuietPeriod Unsigned32，gbt28455Server Tiomeout Unsigned32，gbt28455AuthReAuthPeriod Unsigned32，gbt28455 AuthReAuthEnabled TruthValue，gqbt28455AuthKeyEnabled TruthValue gbt28455AuthPaeState OBJECT-TYPE SYNTAX INTEGER｛initialize（1），disconnected（2），connecting（3），authenticating（4），authenticated（5），aborting（6），held（7），forceAuth（8），forceUnauth（9），restart（10），authorized（11）MAX-ACCESS read-only STATUS mandatory DESCRIPTION "AAC PAE状态机的当前值。" REFERENCE "GB/T28455 8.5.2,AAC PAE 状态"：：= ｛gbt28455AuthConfigEntry 1｝gqbt28455 AuthBackendAuthState OBJECT-TYPE SYNTAX INTEGER〈request（1），response（2），success（3），fail（4），timeout（5），idle（6），initialize（7），Ignore（8）MAX-ACCESS read-only STATUS mandatory DESCRIPTION "Backend AAC 状态机的当前状态。" REFERENCE "GB/T28455 8.5.2,Backend AAC 状态"：：= ｛gbt28455AuthConfigEntry 2｝gbt28455AuthAdminControlledDirections OBJECT-TYPE SYNTAX PaeControlledDirections MAX-ACCESS read-write STATUS mandatory DESCRIPTION“端口的管理控制方向参数的当前值。”REFERENCE "GB/T28455 8.5.2，管理控制模式"：：=｛gbt28455AuthConfigEntry 3｝gbt28455AuthOperControlledDirections OBJECT-TYPE SYNTAX PaeControlledDirections MAX-ACCESS read-only STATUS mandatory DESCRIPTION“端口的操作控制方向参数的当前值。”REFERENCE "GB/T28455 8.5.2，操作控制模式"：：= ｛gbt28455AuthConfigEntry 4｝gbt28455 AuthAuthControlledPortStatus OBJECT-TYPE SYNTAX PaeControlledPortStatus MAX-ACCESS read-only STATUS mandatory DESCRIPTION "端口的受控端口状态参数的当前值。" REFERENCE "GB/T28455 8.5.2,AuthControlledPortStatus"：：=｛gbt28455AuthConfigEntry 5｝gbt28455AuthAuthControlledPortControl OBJECT-TYPE SYNTAX PaeControlledPortControl MAX-ACCESS read-write STATUS mandatory DESCRIPTION "端口的受控端口控制参数的当前值。" REFERENCE "GB/T28455 8.5.2,AuthControlledPortControl"：：= ｛gbt28455AuthConfigEntry 6｝gbt28455AuthQuietPeriod OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION "AAC PAE状态机当前使用的 quietPeriod 常量的值，单位为秒。”REFERENCE "GB/T28455 8.5.2,quietPeriod" DEFVAL｛60｝：：=｛gbt28455AuthConfigEntry 7｝gbt28455ServerTiomeout OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION“后台鉴别状态当前使用的 server Tiomeout 常量的值，单位为秒。”REFERENCE "GB/T28455 8.5.2.serverTiomeout" DEFVAL｛30｝：：= ｛gbt28455AuthConfigEntry 8｝gbt28455AuthReAuthPeriod OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION "Reauthentication Timer 状态机当前使用的 reAuthPeriod 常量的值，单位为秒。”REFERENCE "GB/T28455 8.5.2,reAuthPeriod" DEF VAL 3600｝：：=｛gbt28455AuthConfigEntry 9｝gbt28455AuthReAuthEnabled OBJECT-TYPE SYNTAX TruthValue MAX-ACCESS read-write STATUS mandatory DESCRIPTION "Reauthentication Timer 状态机（7.3.8）使用的使能/禁止控制。" REFERENCE "GB/T28455 8.5.2,reAuthEnabled" DEFVAL｛false｝：：=｛gbt28455AuthConfigEntry 10｝gbt28455AuthKeyEnabled OBJECT-TYPE SYNTAX TruthValue MAX-ACCESS read-write STATUS mandatory DESCRIPTION "AAC PAE 状态机当前使用的 keyEnabled 常量的值。”REFERENCE "GB/T28455 8.5.2,keyEnabled"：：= ｛gbt28455AuthConfigEntry 11｝------- - AAC统计表------- gbt28455AuthStatsTable OBJECT-TYPE SYNTAX SEQUENCE OF GB15629dotxxAuthStatsEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“包含与每个端口有关的AAC PAE 的统计对象的表。出现在表中的项对应可鉴别访问它自己的端口。" REFERENCE "GB/T28455 8.5.3,AAC 统计"：：=｛gbt28455PaeAAC 2｝gbt28455 AuthStatsEntry OBJECT-TYPE SYNTAX GBT28455AuthStatsEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION "用于 AAC PAE 的统计信息。" INDEX gbt28455PaePortNumber〉：：= ｛gbt28455AuthStatsTable 1｝GBT28455AuthStatsEntry ：：= SEQUENCE〈gbt28455AuthTaepolFramesRx Counter32，gbt28455 AuthTaepolFramesTx Counter32，gbt28455AuthTaepolStartFramesRx Counter32，gbt28455AuthTaepolLogoffFramesRx Counter32，gbt28455AuthTaepolRespIdFramesRx Counter32，gbt28455AuthTaepolRespFramesRx Counter32，gbt28455AuthTaepolReqldFramesTx Counter32，gbt28455AuthTaepolReqFramesTx Counter32，gbt28455AuthlnvalidTaepolFramesRx Counter32，gbt28455AuthTaepLengthErrorFramesRx Counter32，gbt28455AuthLastTaepolFrameVersion Unsigned32，gbt28455AuthLastTaepolFrameSource MacAddress gbt28455AuthTaepolFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经收到的有效的任意类型 TAEPOL 帧的个数。" REFERENCE "GB/T28455 8.5.3，收到的 TAEPOL 帧"：：= ｛gbt28455AuthStatsEntry 1｝gbt28455AuthTaepolFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经发送的任意类型 TAEPOL 帧的个数。" REFERENCE "GB/T28455 8.5.3，发送的 TAEPOL帧" ..=｛gbt28455AuthStatsEntry 2｝gbt28455AuthTaepolStartFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经收到的 TAEPOL. Start 帧的个数。" REFERENCE "GB/T28455 8.5.3，收到的 TAEPOL Start 帧"：：= ｛gbt28455AuthStatsEntry 3｝gbt28455AuthTaepolLogoffFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经收到的 TAEPOL Logoff 帧的个数。”REFERENCE "GB/T28455 8.5.3，收到的 TAEPOL. Logoff 帧"：：= ｛gbt28455AuthStatsEntry 4｝gbt28455AuthTaepolRespIdFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该AAC已经收到的 TAEP Resp/Id帧的个数。”REFERENCE "GB/T28455 8.5.3，收到的 TAEPOL Resp/Id 帧"：：=｛gbt28455AuthStatsEntry 5｝gbt28455AuthTaepolRespFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经收到的有效的 TAEP Response 帧（非Resp/Id 帧）的个数。" REFERENCE "GB/T28455 8.5.3，收到的 TAEPOL Response 帧"：：= ｛gbt28455AuthStatsEntry 6｝gbt28455AuthTaepolReqIdFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经发送的 TAEP Req/Id 帧的个数。" REFERENCE "GB/T28455 8.5.3.发送的 TAEPOL. Reg/Id 帧"：：=｛gbt28455AuthStatsEntry 7｝gbt28455AuthTaepolReqFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经发送的 TAEP Request 帧（非Req/Id 帧）的个数。" REFERENCE "GB/T28455 8.5.3.发送的 TAEPOL. Request 帧"：：= ｛gbt28455AuthStatsEntry 8｝gbt28455AuthInvalidTaepolFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION“该 AAC已经收到的无效的TAEPOL. 帧的个数，其中帧的类型没有被识别出来。”REFERENCE "GB/T28455 8.5.3，收到的无效 TAEPOL 帧"：：= ｛gbt28455 AuthStatsEntry 9｝gqbt28455Auth TaepLengthErrorFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 AAC已经收到的长度错误的 TAEPOL 帧的个数，其中帧体中 Length 字段无效。”REFERENCE "GB/T28455 8.5.3，收到的 TAEP长度错误帧"：：= ｛gbt28455AuthStatsEntry 10｝gbt28455AuthLastTaepolFrameVersion OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION“最近收到的 TAEPOL 帧的协议版本号。”REFERENCE "GB/T28455 8.5.3，最后一个 TAEPOL. 帧的版本"：= ｛gbt28455AuthStatsEntry 11｝gbt28455AuthLastTaepolFrameSource OBJECT-TYPE SYNTAX MacAddress MAX-ACCESS read-only STATUS mandatory DESCRIPTION "最近收到的 TAEPOL.帧的源 MAC地址。”REFERENCE "GB/T28455 8.5.3，最后一个 TAEPOL. 帧的源"：：= ｛gqbt28455AuthStatsEntry 12｝- AAC 会话统计表—--—- gqbt28455AuthSessionStatsTable OBJECT-TYPE SYNTAX SEQUENCE OF GBT28455AuthSessionStatsEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“包含与每个端口有关的AAC PAE 的会话统计对象的表。出现在表中的项对应可鉴别访问它自己的端口。“REFERENCE "GB/T28455 8.5.5"：：=｛gbt28455PaeAAC 3｝gbt28455AuthSessionStatsEntry OBJECT-TYPE SYNTAX GBT28455AuthSessionStatsEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“用于 AAC PAE 的会话统计信息。表示为每个还在进行的会话收集的当前值或者端口当前没有激活会话时最后有效会话的最终值。”INDEX｛gbt28455PaePortNumber〉：=｛ gbt28455 AuthSessionStats Table 1｝GBT28455AuthSessionStatsEntry ：：= SEQUENCE〈gqbt28455AuthSessionOctetsRx Counter64，gbt28455AuthSessionOctetsTx Counter64，gbt28455AuthSessionFramesRx Counter32，gbt28455AuthSessionFramesTx Counter32，gbt28455AuthSessionld SnmpAdminString，gbt28455AuthSessionAuthenticMethod INTEGER，gbt28455AuthSessionTime TimeTicks，gqbt28455AuthSessionTerminateCause INTEGER，gbt28455AuthSessionUserName SnmpAdminString gbt28455AuthSessionOctetsRx OBJECT-TYPE SYNTAX Counter64 MAX-ACCESS read-only STATUS mandatory DESCRIPTION“在会话期间，该端口上用户数据帧中收到的八位位组数。”REFERENCE "GB/T28455 8.5.5，收到的会话八位位组”：：= ｛gbt28455AuthSessionStatsEntry 1｝gbt28455AuthSessionOctetsTx OBJECT-TYPE SYNTAX Counter64 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "在会话期间，该端口上用户数据帧中发送的八位位组数。“REFERENCE "GB/T28455 8.5.5，发送的会话八位位组”：：=｛gbt28455AuthSessionStatsEntry 2｝gbt28455AuthSessionFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "在会话期间，该端口收到的用户数据帧的个数。”REFERENCE "GB/T28455 8.5.5，收到的会话帧"：：= ｛gbt28455AuthSessionStatsEntry 3｝gbt28455AuthSessionFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "在会话期间，该端口发送的用户数据帧的个数。" REFERENCE "GB/T28455 8.5.5，发送的会话帧"：.= ｛gbt28455AuthSessionStatsEntry 4｝gbt28455AuthSessionld OBJECT-TYPE SYNTAX SnmpAdminString MAX-ACCESS read-only STATUS mandatory DESCRIPTION“会话的惟一标识，可打印的至少3个字符的ASCII串。”REFERENCE "GB/T28455 8.5.5，会话标识"：=｛gbt28455AuthSessionStatsEntry 5｝gbt28455AuthSession AuthenticMethod OBJECT-TYPE SYNTAX INTEGER ｛remoteAuthServer（1），localAuthServer（2）｝MAX-ACCESS read-only STATUS mandatory DESCRIPTION“用于建立会话的鉴别方法。”REFERENCE "GB/T28455 8.5.5，会话鉴别方法”：：= ｛gbt28455AuthSessionStatsEntry 6｝gbt28455AuthSessionTime OBJECT-TYPE SYNTAX TimeTicks MAX-ACCESS read-only STATUS mandatory DESCRIPTION“会话持续时间，单位为秒。”REFERENCE "GB/T28455 8.5.5，会话时间"：：= ｛gbt28455AuthSessionStatsEntry 7｝gbt28455 AuthSession TerminateCause OBJECT-TYPE SYNTAX INTEGER｛REQLogoff（1），portFailure（2），REQRestart（3），reauthFailed（4），authControlForceUnauth（5），portReInit（6），portAdminDisabled（7），notTerminated Yet（999）MAX-ACCESS read-only STATUS mandatory DESCRIPTION“会话终止的原因。" REFERENCE "GB/T28455 8.5.5，会话终止原因”：：= ｛gbt28455AuthSessionStatsEntry 8｝gbt28455AuthSessionUserName OBJECT-TYPE SYNTAX SnmpAdminString MAX-ACCESS read-only STATUS mandatory DESCRIPTION "表示 REQ PAE 身份的用户名。”REFERENCE "GB/T28455 8.5.5，会话用户名"：：=｛gbt28455AuthSessionStatsEntry 9｝- PAE REQ组- REQ 配置表gqbt28455REQConfig Table OBJECT-TYPE SYNTAX SEQUENCE OF GBT28455REQConfigEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“包含与每个端口有关的REQPAE 的配置对象的表。出现在表中的项对应远端系统发起的鉴别它自己的端口。”REFERENCE "GB/T28455 8.6.2"：：= ｛gbt28455PaeREQ 1｝gbt28455REQConfigEntry OBJECT-TYPE SYNTAX GBT28455REQConfigEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION "用于 REQ PAE的配置信息。" INDEX〈 gbt28455PaePortNumber｝：.= ｛gbt28455REQConfigTable 1｝GBT28455REQConfigEntry：：= SEQUENCE〈gbt28455REQPaeState INTEGER，gbt28455REQHeldPeriod Unsigned32，gqbt28455REQAuthPeriod Unsigned32，gqbt28455REQStartPeriod Unsigned32，gbt28455REQMaxStart Unsigned32，gbt28455REQControlledPortStatus PaeControlledPortStatus，gqbt28455REQAccessCtrlWithAuth INTEGER，gbt28455REQBackendState INTEGER gbt28455REQPaeState OBJECT-TYPE SYNTAX INTEGER〈disconnected（1），logoff（2），connecting（3），authenticating（4），authenticated（5），held（6），restart（7），sForceAuth（8），sForceUnauth（9），Authorized（10）MAX-ACCESS read-only STATUS mandatory DESCRIPTION "REQ PAE 状态机（7.3.11）的当前状态。”REFERENCE "GB/T28455 8.6.2,REQ PAE 状态"：：= ｛gbt28455REQConfigEntry 1｝gbt28455REQHeldPeriod OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION“REQ PAE状态机（7.3.11.2.2）当前使用的 heldPeriod 常量的值，单位为秒。”REFERENCE "'GB/T28455 8.6.2,heldPeriod" DEFVAL｛60｝：：= ｛gbt28455REQConfigEntry 2｝gbt28455REQAuthPeriod OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION "REQ PAE 状态机（7.3.12.2.2）当前使用的authPeriod 常量的值，单位为秒。”REFERENCE "GB/T28455 8.6.2,authPeriod" DEFVAL｛30｝：.= ｛gbt28455REQConfigEntry 3｝gbt28455REQStartPeriod OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION "REQ PAE 状态机（7.3.11.2.2）当前使用的 startPeriod 常量的值，单位为秒。" REFERENCE "GB/T28455 8.6.2,startPeriod" DEFVAL｛30｝：：=｛gbt28455REQConfigEntry 4｝gbt28455REQMaxStart OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-write STATUS mandatory DESCRIPTION "REQ PAE 状态机（7.3.11.2.2）当前使用的 maxStart 常量的值。”REFERENCE "GB/T28455 8.6.2,maxStart" DEFVAL｛3｝｛gbt28455REQConfigEntry 5｝gbt28455REQControlledPortStatus OBJECT-TYPE SYNTAX PaeControlledPortStatus MAX-ACCESS read-only STATUS mandatory DESCRIPTION "REQ PAE 状态机（7.3.11）的当前状态。”REFERENCE "GB/T28455 8.6.2,REQ PAE 状态"：：= ｛gbt28455REQConfigEntry 6｝gbt28455REQBackendState OBJECT-TYPE SYNTAX INTEGER〈initialize（1），idle（2），request（3），response（4），receive（5）•fail （6），success（7），timeout（8）MAX-ACCESS read-only STATUS mandatory DESCRIPTION“REQ Backend 状态机的当前状态。" REFERENCE "GB/T28455,Backend REQ状态"：：=｛gbt28455REQConfigEntry 7｝- REQ统计表------ gbt28455REQStatsTable OBJECT-TYPE SYNTAX SEQUENCE OF GBT28455REQStatsEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION“包含与每个端口有关的REQPAE 的统计对象的表。出现在表中的项对应远端系统发起的鉴别它自己的端口。”REFERENCE "GB/T28455 8.6.3"：=｛ gbt28455PaeREQ 2｝gbt28455REQStatsEntry OBJECT-TYPE SYNTAX GBT28455REQStatsEntry MAX-ACCESS not-accessible STATUS mandatory DESCRIPTION "用于 REQ PAE的统计信息。”INDEX gbt28455PaePortNumber）：=｛gbt28455REQStatsTable 1｝GBT28455REQStatsEntry ：：= SEQUENCE〈gbt28455REQTaepolFramesRx Counter32，gbt28455REQTaepolFramesTx Counter32，gqbt28455REQTaepolStartFramesTx Counter32，gqbt28455REQTaepolLogoffFramesTx Counter32，gbt28455REQInvalidTaepolFramesRx Counter32，gbt28455REQTaepLengthErrorFramesRx Counter32，gbt28455REQLastTaepolFrameVersion Unsigned32，gbt28455REQLastTaepolFrameSource MacAddress gbt28455REQTaepolFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 REQ 收到的任意类型的 TAEPoL帧的个数。" REFERENCE "GB/T28455 8.6.3，收到的 TAEPoL.帧”：：=｛gbt28455REQStatsEntry 1｝gbt28455REQTaepolFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 REQ 发送的任意类型的 TAEPoL. 帧的个数。" REFERENCE "GB/T28455 8.6.3，发送的 TAEPoL. 帧"：：= ｛gbt28455REQStatsEntry 2｝gbt28455REQTaepolStartFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 REQ 发送的 TAEPoL-Start 帧的个数。" REFERENCE "GB/T28455 8.6.3，发送的 TAEPoL-Start 帧"：= ｛gbt28455REQStatsEntry 3｝gbt28455REQTaepolLogoffFramesTx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 REQ 发送的 TAEPoL-Logoff 帧的个数。" REFERENCE "GB/T28455 8.6.3，发送的 TAEPoL-Logoff 帧"：：= ｛gbt28455REQStatsEntry 4｝gbt28455REQInvalidTaepolFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 REQ 收到的无效的 TAEPoL.帧的个数，其中帧的类型没被识别出来。”REFERENCE "GB/T28455 8.6.3，收到的无效 TAEPoL. 帧"：=｛gbt28455REQStatsEntry 5｝gbt28455REQTaepLengthErrorFramesRx OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "该 REQ 收到的长度错误的 TAEPoL. 帧的个数，其中帧体中 Length 字段无效。" REFERENCE "GB/T28455 8.6.3，收到的 TAEP长度错误帧”：：= ｛gbt28455REQStatsEntry 6｝gbt28455REQLastTaepolFrameVersion OBJECT-TYPE SYNTAX Unsigned32 MAX-ACCESS read-only STATUS mandatory DESCRIPTION "最近收到的 TAEPoL. 帧的协议版本号。”REFERENCE "GB/T28455 8.6.3，最后一个 TAEPoL 帧的版本"：：= ｛gbt28455REQStatsEntry 7｝gbt28455REQLastTaepolFrameSource OBJECT-TYPE SYNTAX MacAddress MAX-ACCESS read-only STATUS mandatory DESCRIPTION“最近收到的 TAEPoL.帧的源 MAC地址。" REFERENCE "GB/T28455 8.6.3，最后一个 TAEPoL 帧的源"：：= ｛gbt28455REQStatsEntry 8｝-- GB/T28455 MIB -一致性信息gbt28455PaeConformance OBJECT IDENTIFIER：=｛ gqbt28455paeMIB 2｝gbt28455PaeGroups OBJECT IDENTIFIER：：=｛ gbt28455PaeConformance 1｝gbt28455PaeCompliances OBJECT IDENTIFIER：：=｛ gbt28455PaeConformance 2｝-一致性单元gbt28455PaeSystem Group OBJECT-GROUP OBJECTS｛gqbt28455PaeSystemAuthControl，gqbt28455PaePortProtocolVersion，gbt28455PaePortCapabilities，gqbt28455PaePortPriority，gbt28455PaePortSecure Hello，gbt28455PaePortInitialize，gbt28455PaePortReauthenticate STATUS mandatory DESCRIPTION "提供关于 PAE 的系统信息及通过 PAE 控制的对象集合。"：：= ｛gbt28455PaeGroups 1｝gbt28455PaeAuthStatsGroup OBJECT-GROUP OBJECTS｛gqbt28455AuthTaepolFramesRx，gbt28455AuthTaepolFramesTx，gbt28455AuthTaepolStartFramesRx，gqbt28455AuthTaepolLogoffFramesRx，gqbt28455AuthTaepolRespIdFramesRx，gqbt28455 AuthTaepolRespFramesRx，gqbt28455 AuthTaepolReqldFramesTx，gqbt28455 AuthTaepolReqFramesTx，gbt28455AuthInvalidTaepolFramesRx，gqbt28455AuthTaepLengthErrorFramesRx，gqbt28455 AuthLastTaepolFrameVersion，gqbt28455AuthLastTaepolFrameSource STATUS mandatory DESCRIPTION "提供 AAC PAE 统计信息的对象集合。“：：= ｛gbt28455PaeGroups 2｝gbt28455PaeAuthSessionStatsGroup OBJECT-GROUP OBJECTS｛gbt28455 AuthSessionOctetsRx，gqbt28455 AuthSessionOctetsTx，gbt28455AuthSessionFramesRx，gbt28455AuthSessionFramesTx，gqbt28455AuthSessionld，gbt28455AuthSessionAuthenticMethod，gbt28455AuthSessionTime，gbt28455AuthSessionTerminateCause，gbt28455AuthSessionUserName STATUS mandatory DESCRIPTION "为AAC PAE 提供关于当前或最终会话的统计对象集合。”：：=｛gbt28455PaeGroups 3｝gbt28455PaeREQConfigGroup OBJECT-GROUP OBJECTS｛gbt28455REQPaeState，gbt28455REQHeldPeriod，gbt28455REQAuthPeriod，gbt28455REQStartPeriod，gqbt28455REQMaxStart，gqbt28455REQControlledPortStatus，gbt28455REQAccessCtrlWithAuth，gbt28455REQBackendState STATUS mandatory DESCRIPTION "提供 REQ PAE 配置信息的对象集合。"：：= ｛gbt28455PaeGroups 4｝gbt28455PaeAuthConfigGroup OBJECT-GROUP OBJECTS｛gqbt28455AuthPaeState，gbt28455AuthBackendAuthState，gbt28455AuthAdminControlledDirections，gbt28455AuthOperControlledDirections，gbt28455AuthAuthControlledPortStatus，gqbt28455AuthAuthControlledPortControl，gqbt28455AuthQuietPeriod，gqbt28455 AuthServer Timeout，gbt28455AuthReAuthPeriod，gbt28455 AuthReAuthEnabled，gqbt28455AuthKeyTxEnabled STATUS mandatory DESCRIPTION "提供 AAC PAE 配置信息的对象集合。”：：= ｛gbt28455PaeGroups 5｝gbt28455PaeREQStatsGroup OBJECT-GROUP OBJECTS｛gbt28455REQTaepolFramesRx，gqbt28455REQTaepolFramesTx，gbt28455REQTaepolStartFramesTx，gbt28455REQTaepolLogoffFramesTx，gbt28455REQInvalidTaepolFramesRx，gbt28455REQTaepLengthErrorFramesRx，gqbt28455REQLastTaepolFrameVersion，gbt28455REQLastTaepolFrameSource STATUS mandatory DESCRIPTION "提供 REQ PAE统计信息的对象集合。"：：=｛gbt28455PaeGroups 6｝------- --一致性声明gqbt28455PaeCompliance MODULE-COMPLIANCE STATUS mandatory DESCRIPTION "设备支持端口接入控制的一致性声明。”MODULE MANDATORY-GROUPS｛gbt28455PaeSystem Group｝GROUP gbt28455PaeAuthConfigGroup DESCRIPTION“对于支持 PAE的 AAC功能的系统，该组是必备的。”OBJECT gbt28455AuthAdminControlledDirections SYNTAX INTEGER｛both（0）MIN-ACCESS read-only DESCRIPTION "支持 in（1）是可选的。”OBJECT gbt28455AuthOperControlledDirections SYNTAX INTEGER both（0）DESCRIPTION "支持 in（1）是可选的。”OBJECT gbt28455AuthKeyEnabled MIN-ACCESS read-only DESCRIPTION "不支持 TAEPOL-Key 帧的 AAC PAE 可实现该对象为仅读的，返回值为 FALSE。" GROUP gbt28455PaeAuthStatsGroup DESCRIPTION "对于支持 PAE的AAC 功能的系统，该组是必备的。”GROUP gbt28455PaeAuthSessionStatsGroup DESCRIPTION“对于支持 PAE 的 AAC功能的系统，该组是可选的。”GROUP gbt28455PaeREQConfigGroup DESCRIPTION "对于支持 PAE的 REQ功能的系统，该组是必备的。”GROUP gbt28455PaeREQStatsGroup DESCRIPTION“对于支持 PAE 的 REQ功能的系统，该组是必备的。”：：=｛gqbt28455PaeCompliances 1｝END附录A（规范性附录）PICS 形式表A. 1 引言声称与本标准一致的协议实现供应商应填写下列协议实现一致性声明（PICS）形式表。

已填写的PICS形式表即为正在讨论的用于实现的PICS。PICS是对已实现协议的能力和选项的声明。

PICS 可有多种用途，包括：一协议实现者将其作为检查清单，通过对其进行监督以降低与本部分不一致的风险；

-协议实现的供应商和获得者或潜在的获得者将 PICS 作为实现能力的详细指示，说明了它与标准的 PICS形式表所提供的通常理解基础的相对关系；

实现的用户或潜在的用户将其作为初始检查与另一种实现互操作的可能性的基础（注意，尽管从不保证互操作，但不能互操作往往能从不兼容的PICS 中预测出来）；

协议测试者将其作为选择合适测试的基础，根据这些测试对实现一致性的声称进行评估。

A. 2 缩略语和状态符号A.2.1 状态符号M 必备的可选的0. 可选的，但要求至少支持一组由相同数字＜n＞标记的选项X 禁止的pred：条件项的符号，包括谓词标识（见 A.3.4）A.2.2 缩略语N/A 不适用PICS 协议实现一致性声明A.3 填写 PICS形式表说明A.3.1 PICS 形式表的通用结构PICS形式表的第一部分，即“实现标识和协议概要”，用于填写为充分识别供应商和实现方式所必需的信息。

PICS形式表的主要部分是一张具有固定格式的调查表，它被分为若干部分，每部分包含若干独立项。对调查表各项的回答放在最右边的一列中，它或者是简单地勾出一个答案以指明一个受限制的选择（通常用“是”或“否”），或者是键入一个值或值的集合或范围（注意，对于某些项目，若一组可能的答案中两种或多种选择都适用，则所有有关的选择都要勾出）。

每个项目通过第一栏的项目引用标识，第二栏包含需回答的问题，第三栏记录项目的状态即该支持是必备的、可选的还是有条件的，另见 A.3.4。第四栏包含在本附录的正文中规定该项目的一个或多个引用材料，第五栏提供空格以填写答案。

供应商还可以提供或被要求提供进一步的信息，这些信息分为附加信息和异常信息两类。当提供时，每类进一步的信息要在分别标以 A＜i＞或X＜i＞项目的子部分中提供，为了达到交叉引用的目的，其中＜i＞是该项目无二义性的标识（例如一个简单的数字），对其格式或表示没有其他的限制。

包括任何附加信息和异常信息的一张已填好的PICS形式表，是正在讨论的用于实现的PICS。

注意，一种实现能以一种以上的方式配置，单个的PICS能够描述所有这些配置。然而，如果使信息的表示更容易和更清楚，那么供应商还可以提供一个以上的 PICS，且每个 PICS 覆盖实现配置能力的某个子集。

A.3.2 附加信息附加信息项目允许供应商提供进一步的信息以试图帮助解释 PICS。不企图或不希望它供给大量的信息，在没有任何这种信息的情况下，也可认为PICS 是完整的。例子可能是若干方法的一种概括，其中单个实现能被建立起来，以便工作在各种环境和配置下；或者关于实现方面的信息虽然超出本附录范围，但对某些项的回答有影响。

附加信息项的引用可在调查表中的任何答案后填写，且还可以包含在异常信息项目中。

A. 3.3 异常信息供应商希望用与指定的需求相矛盾的方式（在任何条件业已加上之后）回答带有必备状态的项目，这或许是一种偶然发生的情况。在支持栏中，找不到预先写好的答案，相反，供应商应在支持栏中写入遗漏的答复，同时写人异常信息项目的引用X<i＞，并应在异常项目自身中提供一个合适的理由。

按这种方式，要求异常项目的实现不符合本附录的规定。

注意，对于上述情况的一种可能理由是，本标准中已经报告的某种缺陷，期望对其进行纠正以更改实现不能满足的需求。

A. 3.4 条件状态A. 3.4.1 条件项目PICS形式表包含了若干有条件的项目。这些有条件的项目自身的适用性及其状态是否适用（必备的或可选的）均取决于是否支持某些其他项目。

当一组项目在适用性方面受限于同一条件时，单独的关于条件的初步问题出现在该组的开头处。

如果选择的是 N/A 答案，则表示可跳到调查表较后的位置，否则单独的条件项目在状态栏中用条件符号示出。

条件符号形式为“＜pred＞：＜s＞”，其中＜pred＞为 A.3.4.2描述的谓词，而＜s＞为状态符号M或O。

如果谓词值为真（见 A.3.4.2），则有条件的项目可适用，其状态通过谓语后的状态符号给出，用通常的方式填写支持项目。若谓词值为假，则有条件的项目不适用，选择N/A答案。

A. 3.4.2 谓语谓词为下列情况之一：

a）在PICS形式表中某个项目的项目引用：如果该项目标记为被支持，谓语的值为真，否则为假。

b）谓语名称通过使用布尔操作符“OR”组合项目引用所构造的布尔表达式来定义：如果一个或多个项目标记为“被支持”，则谓语值为真，否则为假。

c）谓语名称通过使用布尔操作符“AND”组合项目引用所构造的布尔表达式来定义：如果所有项目标记为“被支持”，则谓语值为真，否则为假。

在谓语或用于成组有条件项目预备的问题中引用的每个项目在项目栏中用星号（*）标注。

A. 4 GB/T 28455 的PICS 形式表A.4.1 实现标识见表A.1。

表A. 1 实现标识

供应商
咨询有关 PICS 的联系方式
实现名称与版本
用于完整标识的其他信息，比如，机器的名称与版本，操作系统名称
注1：只有前三项对于所有实现都要求；在满足完整标识的情况下可适当给出其他信息。注2：对项目名称和版本应作适应解释，以符合供应商的术语（如类型、系列和模型）。

A. 4.2 协议概要见表A.2。

表A.2 协议概要

协议规范的标识	GB/T 28455—2012
作为本 PICS一部分的对 PICS形式表的修订和勘误的标识	Amd. ：Corr.Corr.Amd.：
是否需要异常项目？（见 A.3.3：答案“是”则意味着实现不符合本附录）	NoD YesD
声明的日期

A.5 主要能力与选项见表A.3。

表A.3 主要能力与选项

项目	征特	状态	引用条号	支持
*auth	通过非受控端口支持端口访问实体 PAE的操作，称为 AAC PAE	0.1	5.3,7.8.5,8.7	YesL JNo［ J
* req	通过非受控端口支持端口访问实体 PAE的操作，称为 REQ PAE	0.1	5.3,7.8.6.8.7	Yes［ JNo［］

表A. 3

项目	征特	状态	引用条号	支持
sysm	支持系统配置功能	M	5,7.3,8	YesL ］
authM1	支持配置 AAC操作的能力	auth:M	5,8.5.2	Yes［ JN/A［］
authM2	支持维护和获取 AAC统计的能力	auth:M	5.8.5.3	YesL JN/A［］
authM3	支持与 AuthControlledPortControl 的值强制未授权、自动及强制已授权一致的受控端口操作		5.3
authM4	支持通过管理设置 AuthControlledPortControl的值为强制未授权、自动或强制已授权的能力	M	5.3，8.5.2	YesL JN/A［］
	口操作
authM6	支持通过管理对 Sbjectt 的定期重新鉴别与对reAuthTimer 和 reAuthEnabled 参数的配置	auth:M	5.4.3,7.3.8，8.5.2
reqM1	支持配置 REQ操作的能力	req:M	5,8.6.2
reqM2	支持维护和获取 REQ统计的能力	req:M	5.8.6.3
authO1	支持维护和获取 AAC 诊断的能力	auth:O	8.5.4	YesL JNo［］
authO2	支持维护和获取 AAC会话统计的能力	auth:O	8.5.5	YesL JNo［］
* auth03	通过管理，支持与 AdminControlledDirections 和OperControlledDirections 的值Both 一致的受控端口操作，并支持设置 AdminControlledDirections 参数为 Both 和In 值的能力		5.3.2，8.5.2	YesL JNo［］
* authO4	通过管理，支持向 REQ发送密钥信息或接受密钥信息的能力及修改 KeyTransmissionEnabled参数的能力	auth:O	7.3.6,8.5.2	YesL JNoC ］
* reqO1	通过管理，支持向 AAC发送密钥信息的能力及修改 Key TransmissionEnabled 参数的能力	auth:O	7.3.6,8.6.2	YesL JNoC ］
*ether	支持基于 GB/T 15629.3 以太 MAC 的 TAEPOL封装	0.2	6.4	YesL JNo［］
* trfddi	支持基于令牌环网/FDDI MAC的 TAEPOL封装	0.2	6.3	YesL JNo［］
mgt	依靠端口访问控制 SNMP MIB，利用第8章定义的功能，支持远程控制	0		YesL JNo［］

A.6 TAEPOL 帧格式TAEPOL 帧格式，见表A.4。

表A.4 TAEPOL 帧格式

项目	特征	状态	引用条号	支持
taepol	用于 AAC和 REQ之间的 TAEPoL. 封装	M	6	Yes［］
norif	RIF 不会出现在基于令牌环网/FDDI 封装的 TAEPoL 帧中	trfddi:M	6.3	Yes［ JN/A［］
vtag	TAEPoL，帧不会标有 VLAN	M	6.5	YesL ］
ptagl	支持标有优先级的 TAEPoL帧的接收	M	6.5	Yes［］
ptag2	支持标有优先级的 TAEPoL帧的发送	o	6.5	Yes［ JNoC］
petype	定义的发送 TAEPoL帧中的PAE 以太类型字段	ether:M	6.3	YesL JN/AC］
psnap	定义的发送 TAEPoL帧中的SNAP编码的以太类型字段	urfddi:M	6.3	Yes JN/AC］
pver	定义的用于发送 TAEPoL.帧中的协议版本	M	6.6.2	YesC］
ptype	分组类型的保留值将不用于发送的 TAEPoL. 帧中	M	6.6.3	YesC］
pralid	帧将根据有效规则被处理和解释	M	6.7	Yes［］
ppvi	接收时检查协议版本标识	X	6.7	Nol ］

PAE 支持见表 A.5。

表A.5 PAE 支持

项目	征特	状态	引用条号	支持
	状态机支持
mach	根据每个端口支持的 PAE角色，实现支持每个端口所要求的系列状态机	M	7，表6	Yes［］
timers	定义支持的端口定时器状态机	M	7.3.4，图 23，	Yes［］
apsm	定义支持的 AAC PAE 状态机	auth:M	7.3.5，图 24，7.3.5.2,7.3.3	YesL ］ N/A［J
akey	定义支持的 AAC 密钥状态机	authO4:M	7.3.6,7.3.7，图 25，图 26，7.3.3	Yes［］ N/A［］
skey	定义支持的 REQ 密钥状态机	reqO1:M	7.3.6,7.3.7，图25，图 26，7.3.3	YesL］ N/A［］
rtsm	定义支持的重新鉴别定时器状态机	auth:M	7.3.8，图27，7.3.3	Yes［］ N/A［］
basm	定义支持的后台鉴别状态机	auth:M	7.3.9，图 28，7.3.3，7.3.9.2	YesC］ N/A［］

表 A.5

项目	特征	状态	引用条号	支持
cdsm	定义支持控制方向的状态机	auth:M	7.3.10，图29，7.3.3，7.3.10.2	YesL J N/A［］
cdbd	定义的任意桥端口支持的桥检测状态机	IEEE Std 802.1D-bridge:M	7.3.10，	YesL J N/A［］
spsm	定义支持的 REQ PAE状态机	req:M	7.3.11，图 30，7.3.3，7.3.11.2	YesL ］ N/A［］
spbe	定义支持的 REQ 后台状态机	req:M	7.3.12，图31，7.3.3，7.3.12.2	YesL］ N/A［］

谓语：bridge = auth AND authO3 AND｛端口桥端口｝附录B（资料性附录）基于 TAEP 封装的鉴别协议B.1 TAEP-IBAP（TAEP-Identity Based Authentication Protocol）B. 1.1 概述基于 ID 鉴别协议也就是基于身份密码体制的鉴别协议，若需要进行公钥撤销查询，则鉴别过程还需要鉴别服务器的参与，也就是请求者、鉴别访问控制器与鉴别服务器共同完成鉴别；若不需要进行公钥撤销查询，则请求者和鉴别访问控制器完成鉴别。本附录中的公私钥是指基于 ID 的公私钥。

B. 1.2 TABP-IBAP 协议分组格式TAEP-IBAP协议是基于 ID 的鉴别协议，其协议分组封装格式见图 B.1。

Message Type Data（可变）（8位比特）图 B. 1 TAEP-IBAP 协议分组格式其中：Message Type 类型：定义见表 B.1。

表 B.1 TAEP-IBAP 类型分组 Message Type 子类型定义

Message Type 值	定义
1	消息1
2	消息2
3	消息3
4	消息4
5	消息5
其他	保留

-Data：每种分组的 Data 将在协议分组介绍中进行介绍。

B. 1.3 TAEP-IBAP 协议字段的定义TAEP-IBAP 协议分组中字段的定义如下：

a）公钥撤销结果：长度为1个八位位组，比特0有意义。

b）一次性随机数：长度为32个八位位组。

c）请求者身份标识，见图 B.2。

d）基于 ID 的公钥，见图 B.3。

其中：-—TTP证书身份标识字段表示基于ID 公私钥对的申请主体的TTP证书的身份；

网络标识表示请求者和鉴别访问控制器所在网络的标识；

公钥有效期限表示基于身份密码体制的公钥使用时间期限。

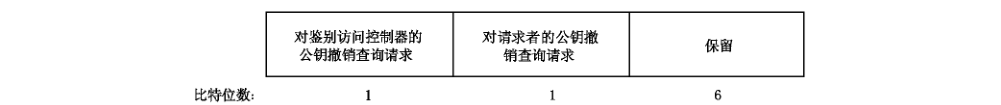

e）标识 FLAG，见图B.4。

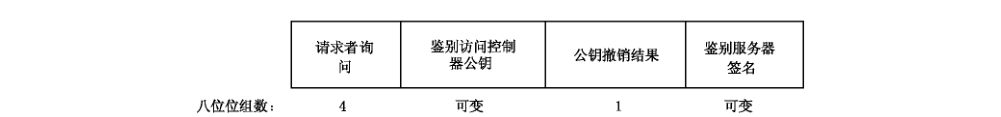

f）鉴别访问控制器的公钥撤销查询结果，见图 B.5。

其中：——请求者询问为请求者产生的随机数；

鉴别访问控制器公钥的定义如j密钥数据；

公钥撤销结果的定义如 a）；

鉴别服务器签名是鉴别服务器利用基于ID 的私钥对请求者询问、鉴别访问控制器公钥和鉴别访问控制器公钥撤销结果的签名。

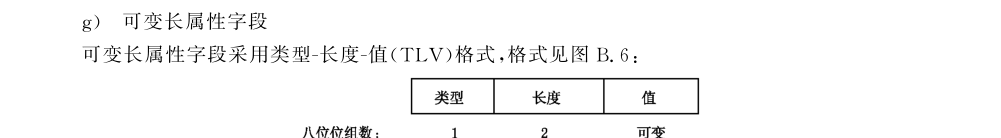

其中：一类型字段表示属性的类型，其长度为1个八位位组，类型值定义如下：1 签名属性；

2 消息鉴别码属性；

3 密钥数据；

其他值保留。

一长度字段表示值字段的八位位组数，本字段长度为2个八位位组。

-值字段表示属性的内容。

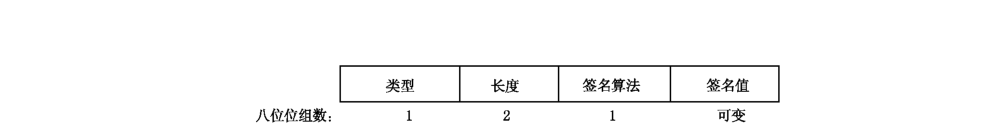

h）签名属性，见图 B.7。

其中：-签名算法字段只包含1个八位位组的签名算法标识，定义如下：1 表示 160 位的基于 ID 的数字签名算法；

其他值保留。

签名值字段包含长度和内容，长度子字段为2个八位位组，表示内容子字段的八位位组数。内容子字段为签名的值。

i）消息鉴别码属性，见图 B.8。

其中：-消息鉴别码算法字段只包含1个八位位组的消息鉴别码算法标识，定义如下：1 表示采用 HMAC-SHA256 算法；

其他值保留。

消息鉴别码字段包含长度和内容，长度子字段为2个八位位组，表示内容子字段的八位位组数。内容子字段消息鉴别码。

j）密钥数据，见图 B.9。

其中：——密钥算法字段只包含1个八位位组的密钥算法标识，定义如下：1 表示采用 ECDH 算法；

其他值保留。

-密钥值字段为密钥。

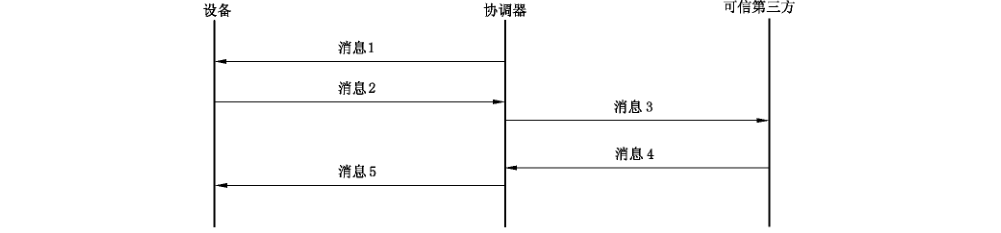

B. 1.4 TAEP-IPAP 协议过程B. 1.4.1一般要求鉴别过程如图 B.10所示。

B. 1.4.2 消息1消息1格式见图 B.11,Message Type=1。

其中：鉴别访问控制器询问字段长度为32个八位位组，记N。

请求者接收到由鉴别访问控制器发送的消息1后，进行如下处理：

a）利用随机数产生器产生32个八位位组的请求者询问 N2；

b）利用预安装的 ECC域参数产生用于 ECDH交换的临时私钥x和临时公钥 x•P；

c）在预安装的基于ID 的公共参数下，请求者使用基于 ID 的私钥对鉴别访问控制器询问N」、请求者询问 N，、对应公钥的后两个字段、临时公钥x•P 和鉴别访问控制器的身份标识进行签名；

d）若请求者请求对鉴别访问控制器的公钥撤销查询，则将标识 FLAG 比特0的值为设为1；否则，设为0：然后生成消息2发送给鉴别访问控制器。

B. 1.4.3 消息2当请求者收到鉴别访问控制器的消息1时，请求者发送消息2,Message Type=2给鉴别访问控制器。

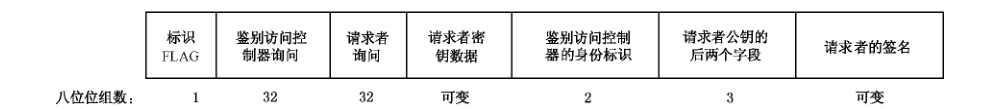

消息2 格式见图 B.12。

其中：标识 FLAG 字段长度为1个八位位组，比特。和比特1有意义。比特0（请求者对鉴别访问控制器的公钥撤销查询请求标识）为1表示请求者要求验证鉴别访问控制器的公钥是否已经被撤销，为。表示不需要验证鉴别访问控制器的公钥是否已经被撤销。比特1（鉴别访问控制器对请求者的公钥撤销查询请求标识）为1表示鉴别访问控制器要求验证请求者的公钥是否已经被撤销，为。表示不需要验证请求者的公钥是否已经被撤销。

一鉴别访问控制器询问字段长度为32个八位位组。本字段值应与鉴别访问控制器发送的消息1 中鉴别访问控制器询问字段值相同。

请求者询问字段长度为32个八位位组，由请求者采用随机数生成算法生成，记作 N？。

请求者密钥数据格式如前定义，内容是请求者生成的用于 ECDH 交换的临时公钥。

鉴别访问控制器的身份标识字段的格式定义如前。

请求者公钥的后两个字段定义如前。

请求者的签名字段采用签名属性表示，其定义如前。它是对本消息中除本字段之外所有数据字段的签名。

鉴别访问控制器收到请求者发来的消息2后，进行如下处理：

a）检查鉴别访问控制器询问是否与自己在消息1中发送的值相同，若不同，则丢弃该消息；否则，执行 b）操作。

b）检查鉴别访问控制器的身份标识是否与自己的身份标识相同，若不同，则丢弃该消息；否则，执行c）操作。

c）检查请求者公钥的后两个字段中的最后一个字段，若该字段表示的公钥使用时限已经逾期，则丢弃该消息；否则，执行d）操作。

d）级联请求者公钥的后两个字段与请求者公钥的前两个字段，然后使用该请求者公钥和预安装的基于ID 的公开参数验证请求者的签名，若签名验证不成功，则丢弃该消息；否则，执行e）操作。

e）检查标识 FLAG 的比特0，若比特0的值为1，则执行操作；否则，执行g）操作。

f）利用随机数生成算法生成另一个鉴别访问控制器询问。若鉴别访问控制器也要求验证请求者的公钥是否被撒销，则以该鉴别访问控制器询问、消息2中的请求者询问、请求者公钥的后两个字段和设置好的标识 FLAG 为内容生成消息3；否则，以该鉴别访问控制器询问、消息2中的请求者询问和设置好的标识 FLAG 为内容生成消息3。生成的消息3在鉴别访问控制器与鉴别服务器之间的会话密钥保护下发送给鉴别服务器。鉴别访问控制器与鉴别服务器之间的会话密钥是利用其基于 ID 的公私钥生成的。

g）若鉴别访问控制器要求验证请求者的公钥是否被撤销，则利用随机数生成算法生成另一个鉴别访问控制器进行询问。以该鉴别访问控制器询问、请求者公钥的后两个字段和设置好的标识 FLAG 为内容生成消息3，然后在鉴别访问控制器与鉴别服务器之间的会话密钥保护下发送给鉴别服务器；否则，执行 h）操作。

h）利用预安装的 ECC域参数生成用于 ECDH交换的临时私钥y、临时公钥y•P，使用自己的临时私钥y和消息2中请求者的临时公钥x•P进行 ECDH 计算，得到主密钥种子（x•y•P） abscisa，对其进行扩展 KD-HMAC-SHA256（（x •y•P）abscisa ,N，||N2|| “base key expansion for key and additional nonce”），生成16个八位位组的基密钥BK。其中，N，是鉴别访问控制器询问，N是请求者询问。然后鉴别访问控制器使用自己基于 ID 的私钥计算请求者询问N2、对应公钥的后两个字段、临时公钥y•P 和请求者的身份标识的签名，生成消息5发送给请求者。

B. 1.4.4 消息 3若消息2中的标识 FLAG 指示要验证鉴别访问控制器的公钥撤销查询或鉴别访问控制器自己要求验证请求者的公钥撤销查询，则鉴别访问控制器向鉴别服务器发送消息 3,Message Type=3。

消息3格式见图 B.13。

其中：标识 FLAG 字段长度为1个八位位组，定义如前。

请求者询问字段长度为32个八位位组。本字段值应与请求者发送的消息2中请求者询问字段值相同。当标识 FLAG字段的比特0的值为0，比特1的值为1时，该字段不存在。

鉴别访问控制器询问字段长度为32个八位位组。由鉴别访问控制器采用随机数生成算法生成，记为Ns。

请求者公钥的后两个字段的定义如前。当标识 FLAG 字段的比特0的值为1，比特1的值为。

时，该字段不存在。

鉴别访问控制器公钥的后两个字段的定义如前。当标识 FLAG 字段的比特0的值0，比特1的值为1时，该字段不存在。

鉴别服务器收到消息3后，进行如下处理：

a）检查标识 FLAG 字段的比特。和比特1 的值，若比特0和比特1的值都1，则执行b）操作；

若比特0的值为1而比特1的值0，则执行c）操作；若比特0的值0而比特1的值为1，则执行 d）操作。

鉴别服务器使用本地公钥的前两个字段合成请求者和鉴别访问控制器的公钥，然后查询公钥撤销表生成对应的公钥撤销结果。使用鉴别服务器基于 ID 的私钥对请求者询问、鉴别访问控制器的公钥和它的公钥撤销结果进行签名，以鉴别访问控制器询问、请求者的公钥撤销结果、鉴别访问控制器的公钥撤销结果和上述签名为内容生成消息 4，然后在鉴别访问控制器与鉴别服务器之间的会话密钥保护下发送给鉴别访问控制器。

c）鉴别服务器使用本地公钥的前两个字段合成鉴别访问控制器的公钥，然后查询公钥撤销表生成对应的公钥撤销结果。使用鉴别服务器基于 ID 的私钥对请求者询问、鉴别访问控制器的公钥和它的公钥撤销结果进行签名，以鉴别访问控制器询问、鉴别访问控制器的公钥撤销结果和上述签名内容生成消息4，然后在鉴别访问控制器与鉴别服务器之间的会话密钥保护下发送给鉴别访问控制器。

鉴别服务器使用本地公钥的前两个字段合成请求者的公钥，然后查询公钥撤销表生成对应的公钥撤销结果。以鉴别访问控制器询问和请求者的公钥撤销结果为内容生成消息4，然后在鉴别访问控制器与鉴别服务器之间的会话密钥保护下发送给鉴别访问控制器。

B. 1.4.5 消息4鉴别服务器完成消息3处理后，向鉴别访问控制器发送消息 4,Message Type=4。

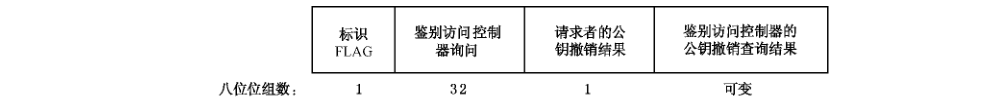

消息4 格式见图 B.14。

其中：标识 FLAG 字段长度1个八位位组，定义如前。该字段值和消息3中的标识 FLAG 值相同。

一鉴别访问控制器询问字段长度为32个八位位组。该字段值和消息3中的鉴别访问控制器询问字段的值相同。

请求者的公钥撤销结果字段长度为1个八位位组，比特0有意义（值1表示该公钥已被撤销，值为。表示该公钥未被撤销）。当标识 FLAG 字段的比特0的值为1，比特1的值为0时，该字段不存在。

鉴别访问控制器的公钥撤销查询结果字段定义如前。当标识 FLAG 字段的比特0的值0，比特1的值为1时，该字段不存在。

鉴别访问控制器收到消息 4后，进行如下处理：

a）先检查标识 FLAG值是否与鉴别访问控制器发送的消息 3中的标识 FLAG 值相同，若不同，则丢弃消息；否则，则检查标识 FLAG 字段的比特0和比特1的值，若比特O和比特1的值都为1，则执行b）操作；若比特。的值为1而比特1的值为0，则执行c）操作；若比特0的值力◎而比特1的值为1，则执行d）操作。

b）检查鉴别访问控制器询问与自己在消息3中的鉴别访问控制器询问是否相同，若不同，则丢弃该消息；否则，验证请求者的公钥撤销结果。若请求者的公钥已被撤销，则断开与请求者的TAEP-IPAP 连接；否则，执行e）操作后鉴别访问控制器使用自己基于ID 的私钥计算请求者询问 N2、对应公钥的后两个字段，临时公钥y•P、请求者的身份标识和鉴别访问控制器的公钥撤销查询结果的签名，生成消息5发送给请求者。

c）检查鉴别访问控制器询问与自己在消息3中的鉴别访问控制器询问是否相同，若不同，则丢弃该消息；否则，执行e）操作后鉴别访问控制器使用自己基于ID 的私钥计算请求者询问 N2、对应公钥的后两个字段、临时公钥y•P、请求者的身份标识和鉴别访问控制器的公钥撒销查询结果的签名，生成消息5发送给请求者。

d）检查鉴别访问控制器询问与自己在消息3中的鉴别访问控制器询问是否相同，若不同，则丢弃该消息；否则，验证请求者的公钥撤销结果。若请求者的公钥已被撤销，则断开与请求者的TAEP-IPAP 连接；否则，执行e）操作后鉴别访问控制器使用自己基于ID 的私钥计算请求者询问 N2、对应公钥的后两个字段、临时公钥y•P和请求者的身份标识的签名，生成消息5发送给请求者。

e）利用预安装的 ECC 域参数生成用于 ECDH 交换的临时私钥y、临时公钥y•P，使用自己的临时私钥y和消息2中请求者的临时公钥x•P进行ECDH 计算，得到主密钥种子（x•y•P）abrissa，对其进行扩展 KD-HMAC-SHA256（（x•y•P） abscissa,N， |IN&|| “base key expansion for key and additional nonce”），生成16个八位位组的基密钥 BK。其中，N，是鉴别访问控制器询问，N2是请求者询问。

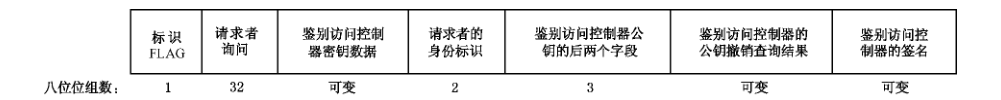

B. 1.4.6 消息 5鉴别访问控制器处理完成消息4或消息2后，发送消息 5,Message Type=5，格式见图 B.15。

其中：一标识 FLAG 字段长度1个八位位组，定义如前。该字段值比特。的值应与请求者发送的消息2中标识 FL.AG 字段比特0的值相同。

请求者询问字段长度为32个八位位组。本字段值应与请求者发送的消息2中请求者询问字段值相同。

鉴别访问控制器密钥数据格式如前定义，内容是鉴别访问控制器生成的用于 ECDH交换的临时公钥。

请求者的身份标识字段如前定义。

鉴别访问控制器公钥的后两个字段如前定义。

鉴别访问控制器的公钥撒销查询结果字段如前定义。当标识 FLAG 字段的比特。的值力0时，该字段不存在。

鉴别访问控制器的签名字段采用签名属性表示，其定义如前。它是对本消息中除本字段之外所有数据字段的签名。

鉴别访问控制器收到消息 4，或收到消息2后，发送消息5。

请求者收到消息5后，进行如下处理：

a）检查请求者询问字段值是否与请求者发送的消息2中的请求者询问值相同，若不同，则丢弃该消息；否则，检查请求者的身份标识字段值是否与自己的身份标识值相同。若不同，则丢弃该消息；否则执行b）操作。

b）检查标识 FLAG 字段的比特。的值与自己发送的消息2中相应字段的值是否相同，若不同，则丢弃该消息；否则执行c）操作。

c）检查鉴别访问控制器公钥的后两个字段的最后一个字段，若公钥的使用时限已逾期，则丢弃该消息；否则，执行d）操作。

d）级联公钥的前两个字段和鉴别访问控制器公钥的后两个字段合成鉴别访问控制器的基于 ID的公钥，使用该公钥和预安装的基于 ID 的公开参数验证鉴别访问控制器的签名是否正确，若不正确，则丢弃该消息；否则，执行e）操作。

若标识 FLAG 的比特0的值为0时，则执行f）操作；否则，执行g）操作。

f）请求者使用自己的临时私钥x和鉴别访问控制器的临时公钥y•P进行ECDH 计算，得到主密钥种子（x•y•P）abscikse，对其进行打展 KD-HMAC-SHA256 （（x•y•P） abscisse , N， ||N2||“base key expansion for key and additional nonce”），生成16个八位位组的基密钥 BK。其中，N，是鉴别访问控制器询问，N，是请求者询问。

g）检查鉴别访问控制器的公钥撤销查询结果字段的第三个子字段，若公钥撤销结果显示鉴别访问控制器的公钥已被撤销，则请求者断开与鉴别访问控制器的 TAEP-IPAP 连接；否则，使用请求者询问、鉴别访问控制器的公钥撤销结果、鉴别访问控制器的公钥和基于 ID 的公开参数验证该字段的第四个子字段是否正确（验证鉴别服务器的签名是否正确）。若签名验证失败，则丢弃该消息；否则，执行f）操作。

B. 1.4.7 公钥算法说明在鉴别过程中，要进行 ECDH 协商出基密钥 BK。对于 ECDH 算法，做以下说明：

a）临时私钥x、y是在［1..n-1］间的整数，n是椭圆曲线域参数中基点P的阶。

b）临时公钥x•P、y•P是椭圆曲线域参数定义的椭圆曲线上的点。

c） ECDH 协商出来密钥种子（x•y•P）abacise是x•y•P的x坐标，x•y•P不能是无穷远点。

B.2 基于证书的身份鉴别协议 TAEP-CBAP（TAEP-Certificate Based Authentication Protocol）B.2.1 概述基于证书鉴别协议也就是基于公钥证书体制的鉴别协议。

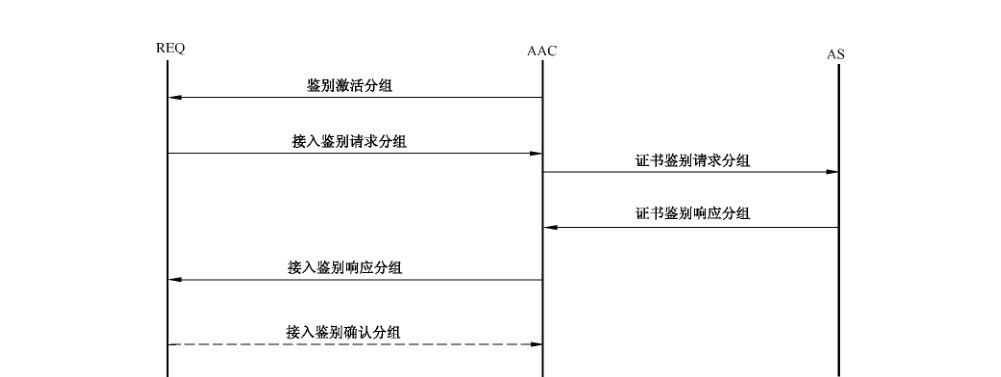

TAEP-CBAP过程见图B.16。

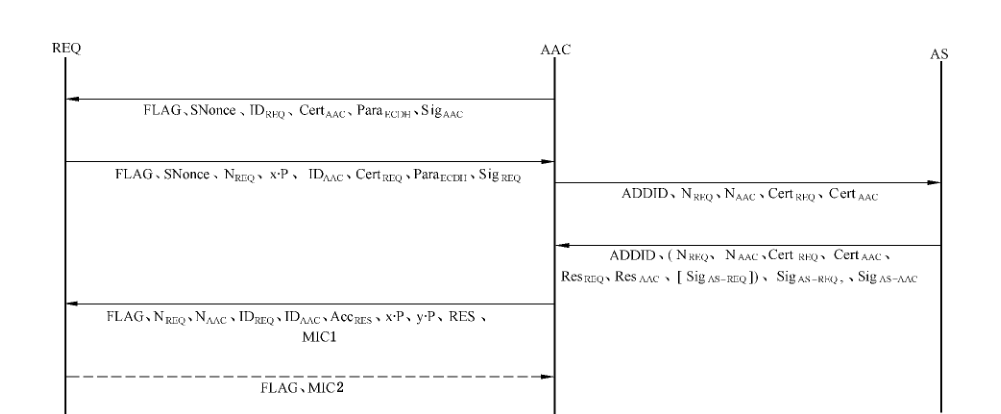

TAEP-CBAP 各分组的主要组成见图B.17。

B.2.2 TAEP-CBAP 协议分组格式TAEP-CBAP 协议是基于证书的鉴别协议，其分组封装格式见图 B.18。

其中：——Message Type 类型：定义见表B.2。

表 B.2 TARP-CBAP 类型分组 Message Type 子类型定义

Message Type 值	分组定义
1	鉴别激活分组
2	接入鉴别请求分组
3	证书鉴别请求分组
4	证书鉴别响应分组
5	接入鉴别响应分组
6	接入鉴别确认分组
其他	保留

Data 数据：每个分组的数据 Data 将在协议分组介绍中进行介绍。其数据元素封装格式见图 B.19。

元素 ID 长度信息八位位组数： 2 可变图 B. 19 数据信息元素封装格式其中：——元素ID字段：表示元素在每一个分组中的元素身份标识。每个分组根据分组内包含的元素集合给每个元素分配一个分组内唯一的元素 ID。元素 ID 字段长为1个八位位组。

长度字段：表示元素信息字段的八位位组数。长度字段长为2个八位位组。

信息字段：表示元素的内容，对应于每个元素，其长度也不同，这将在每个分组中介绍元素时进行具体介绍。

B. 2.3 固定格式定义B. 2.3.1 标识 FLAG FLAG 格式见图B.20。

其中：一标识ID字段表示标识的来源，长度为2个八位位组。标识 ID 定义如下：0 表示该字段的标识来自 REQ；

1 表示该字段的标识来自 AAC；

其他值保留。

长度字段为鉴别数据字段的八位位组数。

标识 FLAG 字段为该属性字段的内容。

B.2.3.2 鉴别标识 SNonce SNonce 格式见图 B.21。

其中：—标识 ID 字段表示鉴别标识的来源，长度为2个八位位组。标识 ID 定义如下：0 表示该字段的标识来自 REQ；

1 表示该字段的标识来自 AAC；

其他值保留。

-鉴别长度字段为鉴别数据字段的八位位组数。

鉴别标识字段为该属性字段的内容。

B.2.3.3 证书证书格式见图 B.22。

其中：一标识 ID 字段表示证书的所有者身份，长度为2个八位位组。标识 ID 定义如下：0 表示该字段的标识来自 REQ；

1 表示该字段的标识来自 AAC；

其他值保留。

证书长度字段为证书数据字段的八位位组数。

证书数据字段为该属性字段的内容。

B.2.3.4 Parascou ParaBcoi格式见图 B.23。

其中：标识ID字段表示标识的来源，长度为2个八位位组。标识ID定义如下：0 表示该字段的标识来自 REQ；

1 表示该字段的标识来自 AAC；

其他值保留。

长度字段为鉴别数据字段的八位位组数。

参数字段为该属性字段的内容。

B.2.3.5 数字签名 Sig数字签名 Sig 格式见图 B.24。

其中：一标识 ID 字段表示鉴别标识的来源，长度为2个八位位组。标识 ID 定义如下：0 表示该字段的标识来自 REQ；

1 表示该字段的标识来自 AAC；

其他值保留。

长度字段为鉴别数据字段的八位位组数。

数字签名字段为该属性字段的内容。

B.2.3.6 身份 ID身份 ID 格式见图 B.25。

其中：—标识ID字段表示鉴别标识的来源，长度为2个八位位组。标识 ID 定义如下：0 表示该字段的标识来自 REQ；

1 表示该字段的标识来自 AAC；

其他值保留。

长度字段为鉴别数据字段的八位位组数。

身份 ID 字段为该属性字段的内容。

B.2.3.7 ADDID身份索引，长度为12个八位位组。ADDID 格式见图 B.26。

B.2.4 鉴别激活分组B.2.4.1 概述鉴别方法协商过程成功完成后，AAC向 REQ发送鉴别激活分组。鉴别激活分组主要包括：标识FLAG、一次性随机数 SNonce（标识鉴别的新鲜性，亦称鉴别标识）、本地ASU 的身份、AAC的证书CertAAC、ParanCDH 及AAC的签名 SigAAc。为了方便 REQ选择鉴别证书，还可包含AAC 所信任的 ASU信息。该分组封装在 TAEP-Request-CBAP/TAEPoL 中，Message Type=1。

鉴别激活分组信息字段被定义为包含1个八位位组的元素ID 字段、1个八位位组的长度字段以及可变长度的特定元素信息字段的通用格式，如图B.27所示。

鉴别激活分组有效元素的集合见表B.3。

表B.3 鉴别激活分组有效元素集合

信息元素	元素 ID
标识 FL.AG 元素	0
鉴别标识 SNnonce 元素	1
本地 REQ 的身份元素	2
AAC 的证书Certaac元素	3
ParaecDH 元素	4
AAC 的签名 Siganc元素	5
保留	6
保留	7~15
保留	16~255

B.2.4.2 标识 FL.AG 元素标识 FLAG 信息字段长度为1个八位位组。其中，标识 FLAG 字段定义见 B.2.3.1。

B.2.4.3 鉴别标识 SNonce 元素鉴别标识 SNonce 信息字段定义见B.2.3.2。

B.2.4.4 本地REQ 的身份元素本地 REQ 的身份信息字段长度为可变个八位位组了，定义见 B.2.3.6。

B.2.4.5 AAC 的证书 Certac元素AAC的证书 CertAAc信息字段长度为可变个八位位组。表示作为 AAC 实体的证书。定义见B.2.3.3。

B. 2.4.6 Parancon 元素ECDH 参数信息字段长度为可变个八位位组，定义见 B.2.3.4。

B.2.4.7 AAC 的签名Sigaac元素AAC 的签名 SigAAc信息字段长度为可变个八位位组，定义见 B.2.3.5。

AAC向 REQ实体发送鉴别激活分组激活 REQ实体进行双向证书鉴别。

REQ实体接收到由 AAC发送的鉴别激活分组后，进行如下处理：

a） REQ实体检查鉴别激活分组中鉴别标识字段与上一次证书鉴别过程中保存的鉴别标识是否一致，若不一致，则丢弃该鉴别激活分组；否则执行b）操作；

b） REQ实体根据鉴别激活分组中的AAC 信任的REQ身份选择由该 REQ实体颁发的证书或者根据本地策略选择证书，产生用于 ECDH 交换的临时私钥x、临时公钥x•P和32个八位位组的 REQ 询问 NREQ（随机数），生成接入鉴别请求分组，发送给 AAC。

B.2.5 接入鉴别请求分组B.2. 5.1 概述REQ 收到鉴别激活分组后，验证 AAC 的签名 SigAac，验证通过后构造接入鉴别请求分组发送给AAC，否则直接丢弃鉴别激活分组。

接入鉴别请求分组主要包括：标识 FLAG、鉴别激活分组中的一次性随机数 SNonce、本地生成的一次性随机数 NkEQ（用于生成下一次鉴别标识值的部分资料）、本地生成的临时公钥x•P、AAC的身份信息 IDAAc（可根据鉴别激活分组中的 AAC公钥证书Certaac得到）、REQ选择的鉴别证书CertREQ、ParancDH 及签名信息 SigRQ（利用REQ的长期私钥计算得到）。若REQ所信任的AS不止一个，该分组还可包含 REQ所信任的AS列表，方便 AS 系统的鉴别。

接入鉴别请求分组封装在 TAEP-Request-CBAP/TAEPoL. 中，Message Type=2。

接入鉴别请求分组信息字段被定义为包含1个八位位组的元素ID字段、1个八位位组的长度字段以及可变长度的特定元素信息字段的通用格式。本部分为每个元素分配唯一的元素ID，长度字段规定了信息字段中的八位位组数，各元素的封装格式定义见图B.28。

接入鉴别请求分组的有效元素集合见表B.4。

表B.4 接入鉴别请求分组有效元素集合

信息元素	元素 ID
标识 FL.AG 元素	0
鉴别标识 SNnonce 元素	1
本地询问 NREQ元素	2
临时公钥x•P元素	3
AAC 的身份 IDA4c元素	4
鉴别证书 CertREQ元素	5
ParancoH元素	6
REQ 信任 ASU 列表元素	7
签名 SigREQ 元素	8
保留	9~15
保留	16~255

B. 2.5.2 标识 FLAG 元素标识 FLAG 字段定义同B.2.3.1。其中，比特0、1、2、3有意义。本字段除比特2（证书验证请求标识）、比特3（可选字段标识）以外的其他比特，应与 AAC发送的鉴别激活分组中标识字段对应比特相同。比特2（证书验证请求标识）为1表示 REQ要求验证 AAC证书的有效性，为。表示不需要验证AAC 证书的有效性。比特3（可选字段标识）为1表示分组中有可选字段，为0表示没有。

B.2.5.3 鉴别标识 SNonce 元素鉴别标识 SNonce 字段定义同B.2.3.2。本字段值应与 AAC发送的鉴别激活分组中鉴别标识字段值相同。

B.2.5.4 本地询问 NReo元素本地询问 NReQ字段长度为32个八位位组，本地询问 NREa 元素格式见图 B.29。

REQ 询问字段长度为32个八位位组，由 REQ采用随机数生成算法生成，记作 NREQ。

B.2.5.5 临时公钥 x.P元素临时公钥 x.P元素格式见图 B.30。

临时公钥 x.P字段长度为可变个八位位组，临时公钥x.P的内容是 REQ生成的用于 ECDH 交换的临时公钥。

B.2.5.6 AAC 的身份 IDAc元素AAC 的身份 IDAac字段长度为可变个八位位组，格式见图 B.31。

AAC 的身份IDAc字段长度可变个八位位组，身份ID定义见 B.2.3.6。

B. 2.5.7 鉴别证书 CertREo 元素REQ 的证书Certko字段长度为可变个八位位组。表示作为 REQ实体的证书，格式见图 B.32。

其中，证书字段定义见 B.2.3.3。REQ选择的鉴别证书CertREQ字段表示作 REQ实体的站的证书。

B.2.5.8 Parascon 元素ECDH参数字段定义同 B.2.3.4。ECDH 参数字段和鉴别激活分组中的ECDH参数字段相同。

B.2.5.9 REQ 信任 ASU 列表元素REQ 信任 ASU 列表字段长度可变个八位位组，格式见图B.33。

REQ信任的ASU 列表字段，该字段为可选字段，采用身份列表属性表示。内容包含 REQ实体信任的服务器，但不包含 REQ的证书颁发者。若 REQ实体除了信任他的证书颁发者以外，还信任其他的某些实体，可以通过该字段通知鉴别服务器。

REQ 的签名 SigRso字段长度为可变个八位位组，格式见图 B.34。

其中，签名 SigREQ字段定义见 B.2.3.5。

它采用签名属性表示，是对本分组中除本字段之外所有数据字段的签名。

当 REQ实体收到 AAC的鉴别激活分组或 REQ实体需要进行鉴别时，REQ实体发送接入鉴别请求分组给 AAC。AAC 收到 REQ实体发来的接入鉴别请求分组后，进行如下处理：

a）如果AAC没有发送鉴别激活分组，则检查鉴别标识字段值和上一次证书鉴别过程中保存的鉴别标识是否相同，若相同，执行b）操作；否则丢弃该分组。如果 AAC发送了鉴别激活分组，则比较鉴别标识字段值及标识字段的比特0、比特1与AAC发送的鉴别激活分组中相应字段的值是否相同，若不同，则丢弃该分组；否则，执行b）操作。

b）检查 REQ的身份字段是否与自己的身份一致，以及 ECDH 参数字段是否与自己在鉴别激活分组中的ECDH参数一致，若不一致，则丢弃该分组；否则验证 REQ实体的签名，若验证不通过，则丢弃该分组；若标识字段的比特2为1或AAC 的本地策略要求使用 AS 鉴别 REQ实体的证书，则 AAC 生成证书鉴别请求分组，发往AS；否则执行c）操作。

c） AAC 本地鉴别 REQ实体的证书，即根据本地缓存的REQ 实体证书的验证结果及其根据本地策略所定义的时效性确定 REQ实体证书的验证结果。若该证书鉴别结果成功，本地生成用于 ECDH 交换的临时私钥y、临时公钥x•P 和32个八位位组的 AAC询问 NREQ（随机数），使用自己的临时私钥y和接入鉴别请求分组中 REQ实体的临时公钥 x•P进行ECDH计算，得到主密钥种子（x•y•P）absriksa，对其进行扩展 KD-HMAC-SHA256 （（x •y •P） abscissa, NAAC II NatQl| “base key expansion for key and additional nonce”），生成长度16个八位位组的基密钥 BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识。

然后设定接入结果成功，同时标识字段的比特3（可选字段标识）置0，表示没有可选字段，构造没有可选字段的接入鉴别响应分组发送给 REQ实体。若 REQ实体证书鉴别结果不成功，AAC设定接入结果为相应内容，同时标识字段的比特3（可选字段标识）置0，表示没有可选字段。AAC 的询问 NAac和AAC的密钥数据（AAC 的临时公钥）可设置任意值，构造没有可选字段的接入鉴别响应分组发送给 REQ实体，然后解除与 REQ实体的链路验证。

B. 2.61 证书鉴别请求分组B. 2.6. 1 概述AAC收到接入鉴别请求分组后，验证 SNonce、IDAAC、签名信息 SigREQ，验证通过后构造证书鉴别请求分组并发往 AS，否则直接丢弃接入鉴别请求分组。

证书鉴别请求分组主要包括：地址索引 ADDID（标识鉴别所服务的主体）、接入鉴别请求分组中的NREQ、本地生成的一次性随机数 NAac（用于生成下一次鉴别标识值的部分资料）、CertREQ 和CertAAC。若接入鉴别请求分组中包含 REQ信任的ASU列表，则证书鉴别请求分组中也应包含该信息。

证书鉴别请求分组封装在 TAEP-Request-CBAP/TAEP-AS-SVC 中，Message Type=3。

证书鉴别请求分组信息字段被定义包含1个八位位组的元素ID 字段、1个八位位组的长度字段以及可变长度的特定元素信息字段的通用格式。本部分为每个元素分配惟一的元素 ID，长度字段规定了信息字段中的八位位组数，各元素的封装格式定义见图 B.35。

证书鉴别请求分组有效元素集合如表 B.5所示。

表B.5 证书鉴别请求分组有效元素集合

信息元素	元素 ID
ADDID 元素	0
AAC 询问 NAxc元素	1
REQ 询问 NREQ 元素	2
REQ 的证书 CertREQ元素	3
AAC 的证书Certaac元素	4
REQ信任 ASU 列表元素	5
保留	6
保留	7~15
保留	32～255

B.2.6.2 ADDID 元素ADDID 字段长度为12个八位位组，格式见图 B.36。

其中，ADDID 字段定义见 B.2.3.7。

B.2.6.3 AAC 询问 NAxc元素AAC询问 NAac字段长度为32个八位位组，格式见图 B.37。

AAC 询问字段 NAc长度32个八位位组。由 AAC 采用随机数生成算法生成。

B.2.6.4 REQ 询问 Nkso元素REQ 询问 NREe字段定义同B.2.5.4。本字段值应与 REQ实体发送的接入鉴别请求分组中 REQ询问字段值相同。

B.2.6.5 REQ 的证书 Certero 元素REQ 的证书CertE字段定义同 B.2.5.7。该字段和接入鉴别请求分组中 REQ的证书字段相同。

B.2.6.6 AAC 的证书 Certac元素AAC 的证书 CertAAc字段定义同B.2.4.5。内容包含 AAC的证书。

B.2.6.7 REQ 信任 ASU 列表元素REQ信任ASU 列表字段定义同 B.2.5.9，本字段值应与 REQ实体发送的接入鉴别请求分组中的REQ 信任的ASU 服务器列表字段相同。

若接入鉴别请求分组中的标识 FLAG 指示要进行证书验证或 AAC自己需要进行证书验证，AAC向 AS发送证书鉴别请求分组。

AAC接收到 REQ实体发送的接入鉴别请求分组并向 AS发送证书鉴别请求分组后，在证书鉴别请求分组超时时间内不对REQ实体发送的接入鉴别请求进行处理。

B.2.7 证书鉴别响应分组元素B.2.7.1 概述AS 收到证书鉴别请求分组后，验证 CertREQ和CertasC证书的有效性，构造证书鉴别响应分组返回给 AAC。

证书鉴别响应分组主要包括：地址索引 ADDID、证书验证结果及 REQ信任的AS对证书验证结果的签名 SigASREQ、AAC 所信任的AS 的签名 SigASAAC。其中证书验证结果包含 NREQ、NAAC、CertREQ、CertAAC、REQ证书的验证结果 ResREQ 与 AAC证书的验证结果 ResAAC。若AAC 和REQ信任的AS相同，则证书鉴别相应分组中的签名只存在一个。

证书鉴别响应分组封装在 TAEP-Response-CBAP/TAEP-AS-SVC 中，Message Type=4。

证书鉴别响应分组信息字段被定义为包含1个八位位组的元素ID 字段、1个八位位组的长度字段以及可变长度的特定元素信息字段的通用格式。本部分为每个元素分配惟一的元素 ID，长度字段规定了信息字段中的八位位组数，各元素的封装格式定义如图 B.38所示。

证书鉴别响应分组有效元素集合见表 B.6。

表 B.6 证书鉴别响应分组有效元素集合

信息元素	元素 ID
ADDID 元素
证书的验证结果元素
REQ 信任的服务器签名 SigAsREQ元素	2
AAC 信任的服务器签名 SigasAAc元素	3
保留	4~15
保留	32~255

B. 2.7.2 ADDID 元素ADDID字段长定义同B.2.6.2。该字段值和证书鉴别请求分组中的ADDID 字段的值相同。

B.2.7.3 证书的验证结果元素证书的验证结果字段长度为可变个八位位组，格式见图 B.39。

证书的验证结果字段采用证书验证结果属性表示。字段中的第一个一次性随机数值和证书鉴别请求分组中的 AAC 询问值相同，第二个一次性随机数值和证书鉴别请求分组中的REQ询问值相同。字段中的第一个证书及结果对应于证书鉴别请求分组中的 REQ证书，第二个证书及结果对应于证书鉴别请求分组中的 AAC证书。证书结果定义如下：0 表示证书有效；

1 表示证书的颁发者不明确；

2 表示证书基于不可信任的根证书；

3 表示证书未到生效期或已过期；

4 表示签名错误；

5 表示证书已吊销；

6 表示证书未按规定用途使用；

7 表示证书吊销状态未知；

8 表示证书错误原因未知；

其他值保留。

B.2.7.4 REQ 信任的服务器签名 Sig心sREo元素REQ信任的服务器签名 SigAsREQ字段长度为可变个八位位组，格式见图B.40。

其中 REQ信任的服务器签名 SigAsRBQ字段定义见B.2.3.5。它对本分组中证书的验证结果字段的签名。

B.2.7.5 AAC信任的服务器签名 SigasAsc元素AAC信任的服务器签名 SigAsAAc字段长度为可变个八位位组，格式见图 B.41。

其中 AAC 信任的服务器签名 SigAsAAc字段定义见B.2.3.5。它对本分组中除本字段和 ADDID 字段之外所有数据字段的签名。

注：若 REQ信任的服务器和 AAC信任的服务器为同一个，即 REQ信任的服务器和 AAC信任的服务器的身份属性相同，则证书鉴别响应分组中 REQ信任的服务器签名字段和 AAC信任的服务器签名字段只存在一个；若REQ 证书的验证结果为证书的颁发者不明确，则证书鉴别响应分组不包含 REQ信任的服务器签名字段。

AS收到证书鉴别请求分组后，向 AAC发送证书鉴别响应分组。

AAC收到证书鉴别响应分组后，进行如下处理：根据 ADDID 确定对应的证书鉴别请求分组，检查证书的验证结果字段中的第一个一次性随机数值与自己在证书鉴别请求分组中的 AAC 的询问是否相同，若相同，则执行b）操作；否则，丢弃该证书鉴别响应分组。

b） AAC查找自身所信任的AS的签名，验证其签名，若不正确，则丢弃该证书鉴别响应分组；否则执行c）操作。

c）若REQ证书鉴别结果成功，本地生成用于 ECDH 交换的临时私钥y和临时公y•P，使用自己的临时私钥y和 REQ 的临时公钥x•P进行ECDH 计算，得到密钥种子（x•y•P）abscisa，对其进行扩展 KD-HMAC-SHA256（（x •y•P）aberisa, NAAC II NREQ| I"base key expansion for key and additional nonce”），生成长度为16个八位位组的基密钥BK 和长度32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行SHA-256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识并保存。然后设定接入结果为成功，构造接入鉴别响应分组发送给 REQ 实体。若接入鉴别请求分组中 REQ 要求验证 AAC证书，则接入鉴别响应分组中标识字段的比特3（可选字段标识）置1，表示有可选字段；否则置0，表示没有可选字段。

若 REQ证书鉴别结果不成功，AAC设定接入结果不成功，AAC 的询问 NAAc和 AAC 的密钥数据（AAC的临时公钥）可设置任意值。构造接入鉴别响应分组发送给 REQ，然后解除与REQ实体的链路验证。若接入鉴别请求分组中 REQ 实体要求验证 AAC证书，则接入鉴别响应分组中标识字段的比特3（可选字段标识）置1，表示有可选字段；否则置为0，表示没有可选字段。

B.2.8 接入鉴别响应分组B.2.8.1 概述AAC收到证书鉴别响应分组后，验证 NREQ、NAAC、Sig心sAsc等，若无效，则直接丢弃，否则构造接入鉴别响应分组返回给 REQ。

接入鉴别响应分组主要包括：标识 FLAG、 NREQ、NAAC、IDREQ（可根据 CertREQ 得到）、接入结果、IDAc、REQ密钥数据x•P、本地生成的临时公钥y.P、复合的证书验证结果 RES 及AAC 生成的MICI。其中复合的证书验证结果 RES为证书鉴别响应分组中除 ADDID 之外的其他内容。

接入鉴别响应分组封装在 TAEP-Response-CBAP/TAEPoL 中，Message Type=5。

接入鉴别请求分组信息字段被定义为包含1个八位位组的元素ID字段、1个八位位组的长度字段以及可变长度的特定元素信息字段的通用格式。本部分为每个元素分配惟一的元素 ID，长度字段规定了信息字段中的八位位组数，各元素的封装格式定义见图B.42。

接入鉴别响应分组有效元素集合见表 B. 7。

表B.7 接入鉴别响应分组有效元素集合

信息元素	元素 ID
标识 FLAG 元素	0
REQ 询间 NREQ 元素	1
AAC 询问 NAxC元素	2
接入结果 AccREs元素	3
REQ 密钥数据 x•P元素
AAC密钥数据y•P元素	5
AAC 的身份 IDAacC元素	6
REQ 身份 IDREQ 元素	7
证书验证结果 RES元素	8
MICI 元素	9
保留	10~15
保留	32~255

B. 2.8.2 标识 FL.AG 元素标识 FLAG 字段定义同B.2.3.1。比特0、1、3有意义。本字段比特0、比特1应与REQ实体发送的鉴别接入请求分组中标识字段值相同。比特3（可选字段标识）由 REQ实体根据上下文环境设置。

比特3（可选字段标识）为1表示分组中有可选字段，为。表示没有。

B. 2.8.3 REQ 询问 NREO 元素REQ 询问 NREQ字段定义同B.2.5.4。本字段值应与 REQ实体发送的鉴别接入请求分组中 REQ实体的询问字段值相同。

B. 2.8.4 AAC 询问 NAsc元素AAC询问 NAac字段定义同B.2.6.3。本字段值应与 AAC发送的证书鉴别请求分组中 AAC 的询问字段值相同。

B. 2.8.5 接入结果 RES 元素格式见图 B.43。

接入结果字段的长度1个八位位组。具体意义如下：0 表示接入成功，对应证书验证结果值为0；

1 表示无法验证证书，对应证书验证结果值为1；

2 表示证书错误，对应证书验证结果除。和1之外的其他值；

3 表示本地策略禁止；

其他值保留。

B.2.8.6 REQ 密钥数据x•P 元素REQ 密钥数据x•P字段长度为可变个八位位组，格式见图B.44。

REQ 密钥数据是 REQ实体生成的用于 ECDH 交换的临时公钥，本字段值应与REQ实体发送的鉴别接入请求分组中 REQ实体密钥数据字段值相同。

B. 2.8.7 AAC密钥数据y•P元素AAC密钥数据y•P字段长度为可变个八位位组，格式见图 B.45。

内容是 AAC 生成的用于 ECDH 交换的临时公钥。

B.2.8.8 AAC 的身份 IDAc元素AAC 的身份IDA 字段定义同B.2.5.6。

B.2.8.9 REQ 身份 IDkPQ元素REQ 的身份 IDREQ 字段定义同 B.2.4.4。

B.2.8.10 证书验证结果 RES 元素证书验证结果 RES字段长度为可变个八位位组，格式见图 B.46。

复合的证书验证结果字段是可选的，若存在，则由证书鉴别响应分组中除ADDID 外的其他各个字段组成，并且内容和它们相同。

B. 2.8. 11 MIC1元素B. 2.8.11.1 MIC1 元素格式见图 B.47。

MIC1 字段的计算过程如下：

a） AAC使用自己的临时私钥y和接入鉴别请求分组中 REQ的临时公钥x•P 进行 ECDH 计算，得到主密钥种子（x• y•P） abscissa ；

b） AAC对主密钥种子进行打展 KD-HMAC-SHA256（（x • y•P） absciss, NAACIINREQ| "base key expansion for key and additional nonce”），生成长度为16个八位位组的基密钥BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识；

c）利用BK 对接入鉴别响应分组中除 MIC1 字段外的所有字段计算的杂凑值作 MIC1 的值。

B.2.8.11.2 REQ实体收到证书鉴别响应分组，或收到接入鉴别请求分组后，发送接入鉴别响应分组。

REQ实体收到接入鉴别响应分组后，进行如下处理：

a）根据IDAAC和 IDREQ 的身份判断是否为对应当前接入鉴别请求分组的接入鉴别响应分组，若不是，则丢弃该接入鉴别响应分组；否则，执行 b）操作；

b）检查标识字段的比特0、比特1与自己发送的接入鉴别请求分组中相应字段的值是否相同，若不同，则丢弃该分组；否则执行c）操作；

c）比较 REQ实体的询问与 AAC 在接入鉴别请求分组中发送的REQ实体询问是否相同、比较REQ密钥数据与 REQ发送的鉴别接入请求分组中 REQ密钥数据是否相同，若不同，则丢弃该接入鉴别响应分组；否则，执行d）操作；

d）验证 AAC的签名是否正确，若不正确，则丢弃该接入鉴别响应分组；如果签名正确，若该接入鉴别响应分组中的接入结果不成功，则解除与该 AAC的链路验证；否则执行e）操作；

若REQ 实体在接入鉴别请求分组中不要求进行证书验证，执行f）操作；否则REQ实体在复合的证书鉴别结果中查找自身所信任的鉴别服务器的签名，验证AS签名，若不正确，则丢弃该接入鉴别响应分组；否则检查 AAC证书的鉴别结果是否为有效，若无效，解除与该AAC的链路验证；若有效，则执行f）操作；

f） REQ实体使用自己的临时私钥x和 AAC的临时公钥y•P进行ECDH 计算，得到密钥种子（x•y•P） abscisa，将其扩展 KD-HMAC-SHA256 （（x •y•P） abociss, NAAC |I NREQ|| “base key expansion for key and additional nonce”），以生成长度16个八位位组的基密钥 BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA- 256 运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识。

B. 2.8.11.3 在证书鉴别过程中，要进行 ECDH协商出基密钥。对于 ECDH 算法，做以下说明：临时私钥x、y是在［1..1-1］间的整数，n是椭圆曲线域参数中基点P的阶；

临时公钥x•P、y•P是椭圆曲线域参数定义的椭圆曲线上的点；

ECDH 协商出来密钥种子（x•y•P）abscise是x•y•P的x坐标，X•y•P不能是无穷远点。

B.2.9 接入鉴别确认分组B.2.9.1 概述REQ收到接入鉴别响应分组后，验证 NREQ、IDREQ、SigAs REQ 等，若无效，则直接丢弃，否则构造接入鉴别确认分组返回给 AAC。接入鉴别确认分组主要包括：标识 FLAG 及 MIC2。

接入鉴别确认分组封装在 TAEP-Response-CBAP/TAEPoL 中，Message Type=6。

接入鉴别确认分组信息字段被定义包含1个八位位组的元素ID 字段、1个八位位组的长度字段以及可变长度的特定元素信息字段的通用格式。本部分为每个元素分配惟一的元素 ID，长度字段规定了信息字段中的八位位组数，各元素的封装格式定义见图 B.48。

接入鉴别响应分组有效元素集合见表 B.8。

表B.8 接入鉴别响应分组有效元素集合

信息元素	元素 ID
标识 FL.AG元素	0
MIC2元素	1
保留	2~15
保留	16~255

B.2.9.2 标识 FLAG 元素标识 FLAG 字段定义同 B.2.8.2。

B. 2.9.3 MIC2 元素MIC2 元素格式见图B.49。

MIC2 字段的计算过程为：

a） REQ使用自己的临时私钥x和接入鉴别响应分组中 AAC 的临时公钥y•P进行 ECDH 计算，得到主密钥种子（x•y•P）aburise ；

b） REQ对主密钥种子进行扩展 KD-HMAC-SHA256 （（x •y•P）abwdise, Naac| INREQ|| “base key expansion for key and additional nonce”），生成长度为16 个八位位组的基密钥 BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识；

c）利用BK 对接入鉴别确认分组中除MIC2 字段外的所有字段计算的杂凑值作为 MIC2的值。

AAC根据证书鉴别响应分组中 REQ证书的验证结果 ResREQ及本地策略，决定是否允许客户端REQ接入，再向 REQ发送鉴别结果分组 TAEP-Success 或 TAEP-Failure。

REQ 收到接入鉴别响应分组后，验证 SigAAc及其他字段，若无效，则直接丢弃；否则，根据 AAC证书的验证结果 ResAAc及本地策略，决定是否接入该网络，若拒绝接入网络，可向 AAC 发送 TAEPoL- Logoff。

基于证书的核心鉴别过程成功完成后，AAC和 REQ 分别根据对方的临时公钥与本地的临时私钥进行 ECDH 计算，并将结果与双方生成的一次性随机数 NAAC、NREQ 通过HASH 计算得到下一次鉴别标识 SNonce，用于鉴别更新时双方的同步锁定。

需要说明几点：—基于证书的核心鉴别过程支持双向与单向鉴别，若使用单向鉴别，则AS无需对 AAC 的证书CertAAc进行验证，即证书鉴别请求，证书鉴别响应及接入鉴别响应等分组中均不包含CertAAC、ResAAc等字段。

-TAEP-CBAP 协议功能高度集中，既可实现双向鉴别，又可实现单向鉴别，还支持鉴别更新以及简化的鉴别更新。所谓简化的鉴别更新就是指不需要AS验证证书，AAC与 REQ之间的直接签名验证，反映在分组中的内容上，就是接入鉴别响应分组中不包含复合的证书验证结果字段。简化的鉴别过程只能用作鉴别更新过程，不能用作客户端与网络连接时的首次鉴别。

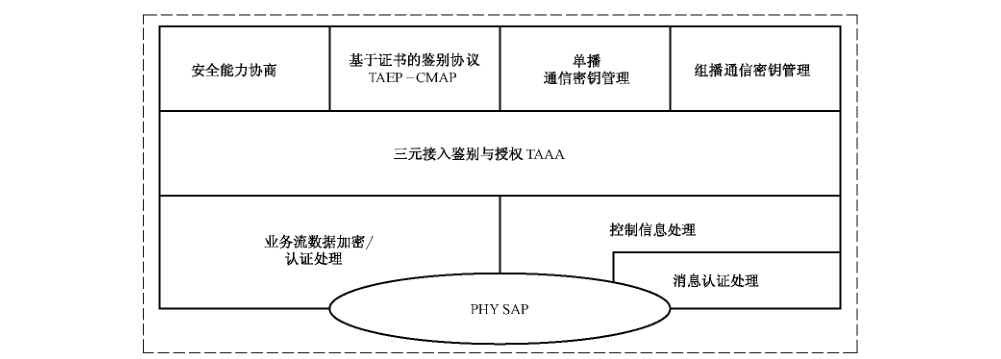

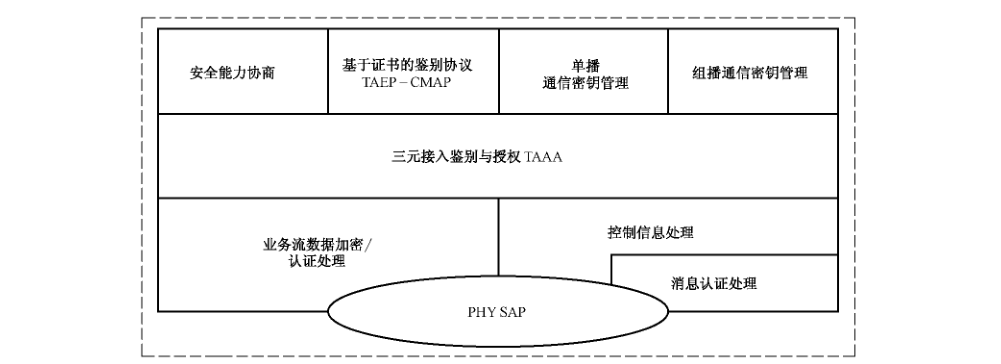

附录C（资料性附录）适用于无线城域网的TAAA 机制C.1 引入TAAA 机制后的安全子层架构三元接入鉴别与授权 TAAA（Tri-element Access Authentication and Authorization）机制提供了从BS到SS上密钥数据的安全分发。通过这个 TAAA机制，实现了 SS 和BS之间的密钥数据同步，此外，BS 还利用该协议加强了对网络业务的有条件访问。图C.1显示了引入 TAAA 机制后系统的安全组件的协议栈。

C.2 三元接入鉴别与授权 TAAA C.2. 1 概述SS 利用TAAA 机制从 BS获得授权和通信密钥材料、维持周期性的重授权和密钥更新。TAAA机制使用X.509数字证书（IETF RFC3280）、公钥算法（签名算法推荐 ECC）以及对称加密算法（推荐SMS4）来实现 BS 和SS之间的安全通信。

TAAA 机制使用了客户端/服务器模型，在这个模型中，SS作为TAAA 机制的“客户端”，向BS请求密钥材料，而BS 作为 TAAA 机制“服务器”，对这些请求进行响应，确保了每个SS 只收到向他授权的密钥材料。TAAA 机制使用授权密钥管理过程的完成。

TAAA 机制用公钥加密机制在BS 和SS之间建立共享的授权密钥（AK）。这个共享的授权密钥确保后续TEK 的安全交换。这种密钥分发的两层机制使得 TEK 的更新不再出现公钥操作的计算代价。

BS在授权密钥管理过程中对SS 进行鉴权。每个SS都有一个X.509数字证书。当SS 向BS 请求AK 时，SS将它的数字证书发给BS。BS 验证数字证书，然后利用验证后的公钥对AK 加密后，将其发送给 SS。

TAAA 机制包括安全能力协商、基于证书的鉴别协议 TAEP-CMAP（TAEP Certificate-based WMAN Authentication Protocol）、单播通信密钥管理、组播通信密钥管理等四个过程。其中安全能力协商过程中的分组在传输时封装在终端能力报告请求和终端能力报告响应消息中，其他三个过程包括TAEP-CMAP、单播通信密钥管理、组播通信密钥管理的所有分组在传输时封装在管理消息中。

其中，安全能力协商请求分组数据字段格式见表C.1。

表C.1 安全能力协商请求分组数据字段格式

[

FLAG PFLAG Negotiation-Parameters其中：-FLAG 字段长度为1个八位位组，高4位用来表示本安全方案或其他安全方案；

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别为协商请求分组，值Ox11；

Negotiation-Parameters 字段使用TLV 属性表示，表示SS 的协商的安全参数。

属性字段采用表C.2TLV 格式定义。

表 C.2 扩展属性

[

类型长度数值类型字段表示属性的类型，其长度为1个八位位组，类型值定义如下：-签名属性；

-证书验证结果；

身份；

密钥材料；

-算法列表；

SA列表；

其他值保留。

长度字段表示值字段的八位位组数，本字段长度2个八位位组。数值字段表示属性的内容。

在SS 的能力协商请求消息（SBC-REQ）中嵌入上述安全协商请求分组，BS在接收到SS 的能力协商请求消息后，提取安全能力协商请求分组，通过 FLAG 和 PFLAG字段判断SS发送的消息是否为本方案的协商请求分组后，进行如下处理：

a）读取 Negotiation-Parameters 字段的值，根据本地策略构造 Neg-Para-Confirm 字段，发送协商响应分组；

b）串联 Negotiation-Parameters 字段和 Neg-Para-Confirm 字段的值，保存用于确认协商的分组。

其中，协商响应分组数据字段格式见表C.3。

表C.3 安全能力协商响应分组数据字段格式

[

FL.AG PFLAG Neg-Para-Confirm其中：-FLAG 字段长度为1个八位位组，高4位表示安全方法类别；

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值0x12；

Neg-Para-Confirm 字段使用TLV 属性表示，表示 BS 根据本地策略決定的安全参数。

在BS 的能力协商响应消息（SBC-RSP）中嵌入上述安全协商响应分组，SS 在接收到 BS的能力协商响应消息后，从中提取安全能力分组字段，从 FLAG 和PFLAG 字段判断接收的消息是否为本方案的协商分组响应后，进行以下处理：串联发送的 Negotiation-Parameters 和接收的 Neg-Para-Confirm 字段的值，保存用于确认协商的安全参数。

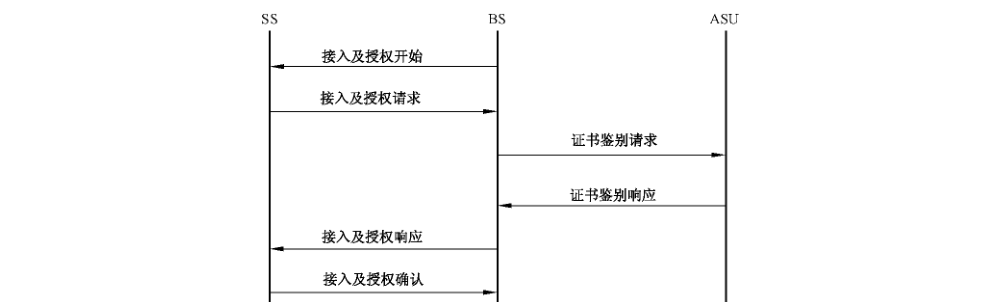

C.2.3 基于证书的鉴别协议（TAEP-CMAP）C.2. 3.1 TAEP-CMAP 概述基于证书的鉴别协议（TAEP-CMAP）完成SS和BS之间的双向身份鉴别或者 BS对SS的单向身份鉴别，身份鉴别成功后，在SS 和BS之间协商授权密钥 AK，同时，BS为SS授权一系列SA。TAEP- CMAP 协议使用 TAEP 数据封装格式进行封装，完成消息在SS、BS 和 ASU 之间交互，其过程见图C.3所示。

C.2.3.2 接入及授权开始分组接入及授权开始分组封装在 TAEP-Request-TAAA 的 Date 字段中，数据字段为空，指示SS发送接入及授权请求。

C.2.3.3 接入及授权请求分组接入及授权请求分组封装在 TAEP-Response-TAAA 的 Date 字段中，数据字段的格式见表C.4。

表 C.4 接入及授权请求分组数据字段格式

[

授权密钥标识 SS 身份 SS 第一证书 SS 第二证书算法列表 SS 挑战消息校验码 MIC或PFLAG 标识符FLAG IDSS PrimaryCertSS SecondyCertSS AlgsList NsS SS签名 SigSS AKID其中：一标识 FLAG 字段长度为1个八位位组，高4位标识鉴别方法类别，而低4位中的位0、1、2有意义。当SS 初次物理关联至 BS 时，位0（AK 更新标识）的值为0；当进行AK 更新时，位O（AK更新标识）的值为1。如果SS和BS进行单证书模式的鉴别过程，位1（证书模式标识）的值为0；如果进行双证书模式的鉴别过程，位1的值为1。如果SS 和BS进行双向鉴别过程，位2（鉴别类型标识）的值0；如果仅进行BS对SS 的单向鉴别过程，位2（鉴别类型标识）的值为1。

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值为0x21。

SS 身份字段，其格式定义为TLV 属性，即类型-长度-值格式。

SS第一证书字段，证书格式定义为 X.509 v3。该字段为可选项，当且仅当标识字段 Flag位0的值置为“0”时使用，而置“1”时省略。也就是说，当且仅当SS 初次物理关联至 BS 时需要该字段，而当进行 AK 更新时，该字段可以略去。

SS第二证书字段，证书格式定义为 X.509 v3。该字段为可选项，当且仅当标识字段 Flag位0的值置为“0”时、并且标识字段 Flag 位1的值置为“1”时使用，也就是说，当且仅当SS初次物理关联至 BS 并采用双证书的鉴别模式时需要该字段，而当进行AK 更新时，该字段可以略去。

算法列表字段标识SS支持的所有分组算法，其格式定义TLV属性。该字段为可选项，当且仅当标识字段Flag的位0值置“0”时使用，而置为“1”时省略。也就是说，当且仅当SS初次物理关联至 BS 时需要该字段，而当进行 AK 更新时，该字段可以略去。

授权密钥标识符字段长度1个八位位组，其中位0有意义，标识当前协商或更新的密钥AK，其值在“0”和“1”之间进行翻转。

SS挑战字段长度为32个八位位组，可以由伪随机数生成算法产生。

消息完整性校验码或SS 签名字段。消息校验码字段长度为32个八位位组，当且仅当标识宁段Flag位0的值置为“1”时使用。也就是说，当且仅当进行 AK 更新时需要该字段，该字段值使用旧 AK 导出的授权完整性密钥计算。而当SS初次物理关联至 BS并使用双证书模式时，也就是说，标识字段 Flag位0的值置为“0”且位1值的置为“1”时该字段为SS 签名，此时使用SS第一证书私钥计算签名。

当SS物理关联或重新关联至 BS.SS 和 BS选择采用单向或双向身份鉴别方法，或SS 的本策略要求进行授权密钥AK 更新过程时，SS 向BS发送接入及授权请求分组。

BS接收到由SS发送的接入及授权请求分组后，进行如下处理：

a） BS检查接入鉴别请求分组中标识 FLAG字段的位O（AK更新标识）的值，当值为1时执行b）操作；当值为0时执行c）操作；

b） BS利用旧的AK 导出的授权完整性密钥本地计算 MIC 并与接收到的 MIC 进行比较，如果仑们的值相等，构造接入及授权响应分组发送给 SS；若不相等，则丢弃该接入及授权请求分组；

若采用单证书模式，构造证书鉴别请求分组发送给 ASU；若采用双证书模式，则验证SS签名，若不正确，则丢弃该接入授权请求分组，否则构造证书鉴别请求分组发送给 ASU。

C.2.3.4 证书鉴别请求分组由BS发往 ASU，证书鉴别请求分组封装在 TAEP-Request-TAAA的Date 域中，数据字段的格式见表C.5。

表C.5 证书鉴别请求分组数据字段格式

[

标识 SS第一证书 SS第二证书 BS 证书 AK 密钥材 SS挑战BS挑战 BS签名PFLAG FLAG PrimaryCertSS SecondyCertSS CertBS 料密文 AKM NSS NBS SigBs其中：标识 FL.AG 字段长度1个八位位组，高4位标识方法类别，而低4位中的位0、1、2有意义。

当 SS关联或重新关联至 BS 时进行证书鉴别过程，位0（AK 更新标识）的值为0；当进行 AK更新时，位O（AK 更新标识）的值为1。如果SS和BS进行单证书模式的鉴别过程，位1（证书模式标识）的值为0；如果进行双证书模式的鉴别过程，位1的值为1。如果SS 和 BS进行双向鉴别过程，位2（鉴别类型标识）的值为0；如果仅进行 BS对SS 的单向鉴别过程，位2（鉴别类型标识）的值为1。该字段的取值应与接入及授权请求中的标识 FL.AG 字段取值相同。

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值为Ox22。

SS第一证书字段，证书格式定义为 X. 509 v3。

SS第二证书字段，证书格式定义为 X.509 v3。该字段可选项，当且仅当标识字段 Flag 位1的值置为“1”时使用，也就是说，当且仅当采用双证书的鉴别模式时需要该字段，采用单证书模式时该字段可以略去。

BS证书字段，证书格式定义为X.509v3。该字段为可选项，当且仅当标识字段Flag位2的值置为“0”时使用，而置“1”时省略。也就是说，当且仅当 SS与BS 进行双向身份鉴别时需要该字段，而仅进行 BS对SS 的单向鉴别过程时不需要该字段。

AK 密钥材料密文字段，即由SS公钥加密密钥材料，其格式定义 TLV 属性。该字段为可选项，当且仅当标识字段 Flag位2值的置为“1”时使用，而置为“0”时省略。也就是说，当且仅当只进行 BS对SS 的单向身份鉴别过程时需要该字段，而SS 与BS进行双向身份鉴别时不需要该字段。

SS挑战字段长度为32个八位位组，该字段的取值应与接入及授权请求中的SS挑战字段取值相同。

BS挑战字段长度32个八位位组，由BS通过伪随机数生成算法产生。

BS 签名字段采用签名 TLV属性表示，它是对本分组中除本字段之外所有数据字段的签名。

该字段为可选项，当且仅当标识字段 Flag位2的值置为“0”时使用，而置为“1”时省略。也就是说，当且仅当SS与BS进行双向身份鉴别时需要该字段，而仅进行 BS对SS 的单向身份鉴别过程时不需要该字段。

BS 在收到SS 的接入及授权请求分组，并且该分组中的标识 FLAG 字段的位0值“0”时，BS发送证书鉴别请求分组给 ASU。

ASU 收到BS发来的证书鉴别请求分组后，进行如下处理：

a） ASU 验证SS第一证书、SS第二证书和 BS证书（SS第二证书仅在双证书的鉴别模式时存在，BS证书仅在双向身份鉴别过程中存在），若无法验证，则将相应证书的验证结果置证书的颁发者不明确再执行b）操作；否则验证SS第一证书、SS 第二证书和 BS 证书的状态，并执行b）操作。

b）根据SS第一证书、SS第二证书和BS证书的验证结果，构造证书鉴别响应分组，并且附加相应的签名，发往 BS。

C.2.3.5 证书鉴别响应分组由ASU 发往 BS，证书鉴别响应分组封装在 TAEP-Response-TAAA的 Date 字段中，数据字段的格式见表C.6。

表C.6证书鉴别响应分组数据字段格式

标识PFLAG FLAG	SS第一证书PrimaryCertSS	SS第一证书验证结果ResultPrimarysS	SS 第二证SS 第二证书书验证结果SecondyCertSS ResuliSecondyss	BS 证书BS证书验证结果CertBS Resultss
AKM	SS挑战NSS	BS 挑战NBS	ASU，签名SigASU」	ASU：签名SigASU：

其中：标识 FLAG 字段长度1个八位位组，高4位标识方法类别，而低4位中的位0、1、2有意义。

当 SS 关联或重新关联至 BS 时进行证书鉴别过程，位O（AK 更新标识）的值为0；当证书鉴别过程进行 AK 更新时，位0（AK 更新标识）的值为1。如果SS 和 BS进行单证书模式的鉴别过程，位1（证书模式标识）的值为0；如果进行双证书模式的鉴别过程，位1的值1。如果 SS和 BS进行双向鉴别过程，位2（鉴别类型标识）的值为0；如果仅进行BS对SS 的单向鉴别过程，位2（鉴别类型标识）的值为1。该字段的取值应与证书鉴别请求中的标识 FLAG 字段取值相同。

-PFLAG字段长度为1个八位位组，表示该消息所属的协议类别，值0x23。

SS 第一证书字段，证书格式定义为 X.509 v3。

SS第一证书验证结果字段采用 TLV 属性表示。证书结果定义如下：◎ 表示证书有效；

1 表示证书的颁发者不明确；

2 表示证书基于不可信任的根证书；

3 表示证书未到生效期或已过期；

4 表示签名错误；

5 表示证书已吊销；

6 表示证书未按规定用途使用；

7 表示证书吊销状态未知；

8 表示证书错误原因未知；

其他值保留。

—SS第二证书字段，证书格式定义 X.509v3。该字段为可选项，当且仅当标识字段 Flag位1的值置“1”时使用，而置为“0”时省略。也就是说，当且仅当采用双证书鉴别模式时需要该字段，而采用单证书鉴别模式时不需要该字段。

SS第二证书验证结果字段采用TLV 属性表示。该字段为可选项，当且仅当标识字段Flag位1的值置为“1”时使用，而置为“0”时省略。也就是说，当且仅当采用双证书鉴别模式时需要该字段，而采用单证书鉴别模式时不需要该字段。证书结果如上定义。

BS 证书字段，证书格式定义为X.509v3。该字段可选项，当且仅当标识字段Flag位2的值置为“0”时使用，而置为“1”时省略。也就是说，当且仅当SS与BS进行双向身份鉴别时需要该字段，而仅进行 BS对SS 的单向鉴别过程时不需要该字段。

BS 证书验证结果字段采用 TLV属性表示。该字段为可选项，当且仅当标识字段 Flag位2的值置“0”时使用，而置“1”时省略。也就是说，当且仅当 SS与BS进行双向身份鉴别时需要该字段，而仅进行 BS对SS 的单向鉴别过程时不需要该字段。证书结果如上定义。

AK密钥材料密文字段，其格式定义为TLV属性。该字段为可选项，当且仅当标识字段 Flag位1值的置为“1”时使用，而置为“0”时省略。也就是说，当且仅当只进行BS 对SS 的单向鉴别过程时需要该字段，而SS与BS 进行双向身份鉴别时不需要该字段。该字段取值应与证书鉴别请求中的 AK 密钥材料密文字段值相等。

SS挑战字段长度为32个八位位组，该字段的取值应与证书鉴别请求中的SS挑战字段取值相同。

BS挑战字段长度为32个八位位组，该字段的取值应与证书鉴别请求中的BS挑战字段取值相同。

ASU1 签名字段采用签名 TLV 属性表示，它是对本分组中本字段之前所有数据字段的签名。

ASU1 表示 BS所信任的 ASU。

ASU2 签名字段采用签名 TLV 属性表示，它是对本分组中 ASU1 签名字段之前所有数据字段的签名。ASU2表示 SS所信任的ASU。该字段为可选项，当且仅当SS 信任的 ASU 和 BS信任的 ASU 不同时才会用到该字段，如果他们信任的ASU 相同，那么该字段将被略去。

ASU 收到证书鉴别请求分组后，向 BS发送证书鉴别响应分组。

BS收到证书鉴别响应分组后，进行如下处理：

a）检查证书鉴别响应分组中的BS挑战字段的值是否与自己在证书鉴别请求分组中的BS挑战字段值相同，若相同，则执行b）操作；否则，丢弃该证书鉴别响应分组；

b） BS验证 ASU1 签名，若不正确，则丢弃该证书鉴别响应分组；否则执行c）操作；

c）若SS 证书鉴别结果成功，构造接入及授权响应分组发送给 SS。若SS 证书鉴别结果不成功，BS设定接入结果不成功，并构造接入及授权响应分组发送给 SS，然后解除与SS的链路验证。

C.2.3.6 接入及授权响应分组由 BS发往SS，接入及授权响应分组封装在 TAEP-Request-TAAA的 Date 字段中，数据字段的格式如表C.7。

表C.7 接入及授权响应分组数据字段格式

PFL.AG标识 FLAG	SS 身份IDSS	BS 身份IDBS	SS第一证书PrimaryCertSS	ResultPrimarySS
SS第二证书SecondyCertSS	SS第二证书验证结果ResultSecondySS	BS证书CertBS	BS 证书验证结果ResultBS	ASUI 签名SigASU.
ASU2签名SigASU2	算法列表AlgsList	算法标识Alg	SA列表SasList	授权密钥标识符AKID
AK 密钥材料密文AKM	AK有效期LifeAK	SS 挑战NSS	BS 挑战SAN	消息校验码MIC 或BS签名 SigBS

其中：标识 FL.AG 字段长度为1个八位位组，高4位标识方法类别，而低4位中的位0、1、2有意义。

当SS物理关联或重新关联至 BS时，位O（AK 更新标识）的值为0；当进行 AK 更新时，位0（AK 更新标识）的值为1。如果SS 和BS进行单证书模式的鉴别过程，位1（证书模式标识）的值为0；如果进行双证书模式的鉴别过程，位1的值为1。如果SS和BS进行双向鉴别过程，位2（鉴别类型标识）的值0；如果仅进行 BS对SS 的单向鉴别过程，位2（鉴别类型标识）的值为1。该字段的取值应与接入及授权请求中的标识 FLAG 字段取值相同。

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值0x24。

SS 身份字段，其格式定义 TLV 属性。

BS 身份字段，其格式定义为 TLV属性。

SS第一证书字段，证书格式定义为 X.509 v3。该字段可选项，当且仅当标识字段 Flag位0的值置为“0”时使用，而置为“1”时省略。也就是说，当且仅当SS 物理关联或重新关联至 BS时需要该字段，而当进行AK 更新时不需要该字段。

SS第一证书验证结果字段采用TLV属性表示。该字段为可选项，当且仅当标识字段 Flag位0的值置为“0”时使用，而置为“1”时省略。也就是说，当且仅当SS 物理关联或重新关联至 BS时需要该字段，而当进行AK 更新时不需要该字段。证书结果如上定义。

SS第二证书字段，证书格式定义为 X.509v3。该字段可选项，当且仅当标识字段 Flag位1的值置为“1”时使用，而置为“0”时省略。也就是说，当且仅当采用双证书鉴别模式时需要该字段，而采用单证书鉴别模式时不需要该字段。

SS第二证书验证结果字段采用TLV属性表示。该字段为可选项，当且仅当标识字段 Flag位1的值置为“1”时使用，而置为“0”时省略。也就是说，当且仅当采用双证书鉴别模式时需要该字段，而采用单证书鉴别模式时不需要该字段。证书结果如上定义。

BS 证书字段，证书格式定义X.509v3。该字段可选项，当标识字段 Flag位2的值置》“0”且位1为“0”时使用，其余情况不需要该字段。也就是说，仅当SS 物理关联或重新关联至BS，且他们之间需要进行双向身份鉴别时需要该字段，除此之外都不需要该字段。

BS 证书验证结果字段采用 TLV属性表示。该字段可选项，当标识字段 Flag位2的值置“0”且位1为“0”时使用，其余情况不需要该字段。也就是说，仅当SS 物理关联或重新关联至BS，且他们之间需要进行双向身份鉴别时需要该字段，除此之外都不需要该字段。证书结果如上定义。

ASU1 签名字段采用签名 TLV属性表示，该字段应与证书鉴别响应分组中的ASU1 签名字段值相同。ASU1 表示BS所信任的ASU。该字段可选项，当标识字段 Flag位0的值置“0”时使用，其余情况不需要该字段。也就是说，仅当SS 物理关联或重新关联至 BS 时需要该字段，除此之外都不需要该字段。

ASU2 签名字段采用签名TLV属性表示，该字段应与证书鉴别响应分组中的ASU2 签名字段值相同。ASU2表示SS所信任的ASU。该字段为可选项，当标识字段 Flag位0的值置“0”且SS信任的ASU 和 BS信任的ASU 不同时使用，其余情况不需要该字段。也就是说，仅当 SS 物理关联或重新关联至 BS，且他们信任的ASU 不同时需要该字段，除此之外都不需要该字段。

算法列表字段标识SS 支持的所有分组算法，其格式定义为TLV 属性，该字段应与接入及授权请求分组中的算法列表字段值相同。该字段为可选项，当且仅当标识字段 Flag 的位0值置为“0”时使用，而置为“1”时省略。也就是说，当且仅当SS 物理关联或重新关联至 BS 时需要该字段，而当进行 AK更新时不需要该字段。

算法标识字段标识 BS从SS 支持的算法列表中确定选取的算法，其格式定义为 TLV 属性。

该字段为可选项，当且仅当标识字段 Flag 的位。值置为“0”时使用，而置为“1”时省略。也就是说，当且仅当SS 物理关联或重新关联至 BS 时需要该字段，而当进行AK 更新时不需要该字段。

SA 列表字段标识BS对SS授权的SA，其格式定义为TLV属性。该字段为可选项，当且仅当标识字段 Flag 的位0值置“0”时使用，而置为“1”时省略。也就是说，当且仅当SS 物理关联或重新关联至 BS 时需要该字段，而当进行 AK 更新时不需要该字段。

授权密钥标识符字段长度1个八位位组，其中位0有意义，标识协商或更新的当前密钥AK，其值在“0”和“1”之间进行翻转。该字段应与接入及授权请求分组中的授权密钥标识符字段值相同。

AK 密钥材料密文字段，其格式定义为TLV属性。当采用单证书模式时，该字段标识 BS选取的 AK 密钥材料使用SS第一证书公钥加密后的密文，当采用双证书模式时，该字段标识 BS选取的 AK 密钥材料使用 SS第二证书公钥加密后的密文。

AK 有效期字段标识由 AK 密钥材料导出的密钥 AK的使用有效期。

SS 挑战字段长度32个八位位组，该字段的取值应与接入及授权请求中的SS挑战字段取值相同。

BS 挑战字段长度为32个八位位组，该字段的取值应与证书鉴别请求中的BS挑战字段取值相同。

消息完整性校验码或 BS 签名字段。如果标识字段Flag 位0值的置为“0”且位2值的置为“0”时使用BS 签名，其余情况使用消息完整性校验码。也就是说，当且仅当SS 物理关联或重新关联至 BS，且SS与BS进行双向身份鉴别时使用BS签名，除此之外，使用消息完整性校验码。如果使用消息校验码，其值通过授权密钥标识符字段对应的授权密钥导出的授权完整性密钥计算。

BS 收到证书鉴别响应分组，或收到接入及授权请求分组后，发送接入及授权响应分组。

SS 收到接入及授权响应分组后，进行如下处理：

a）根据BS身份和SS 身份判断是否为对应当前接入及授权请求分组的接入及授权响应分组，若不是，则丢弃该接入及授权响应分组；否则，执行b）操作。

b）检查标识 FLAG 字段的位0、位1与自己发送的接入及授权请求分组中相应字段的值是否相同，若不同，则丢弃该分组；否则执行c）操作。

c）比较 SS挑战与自己在接入及授权请求分组中发送的 SS挑战是否相同，若不同，则丢弃该接入及授权响应分组；否则，执行 d）操作。

d） SS 在证书鉴别结果中查找自身所信任的鉴别服务单元的签名，验证 ASU2 签名，若不正确，则丢弃该接入及授权响应分组。如果SS 和 BS 信任的鉴别服务单元相同，则只需验证 ASU1签名。

如果 Flag字段标识需要进行BS与SS 的双向鉴别时，则检查BS 的证书的鉴别结果是否为有效，若无效，解除与该 BS 的链路验证；若有效，则执行f）操作。如果 Flag 字段标识只需进行BS对SS 的单向鉴别时，则直接执行f）操作。

f）如果Flag字段标识 AK更新过程或只需进行BS对SS 的单向鉴别时，验证消息完整性校验码MIC 的正确性，其值通过授权密钥标识符字段对应的授权密钥导出的授权完整性密钥计算；

否则验证BS 的签名有效性。如果验证不通过，则解除与该BS 的链路验证；否则执行g）操作。

g） SS 使用自己的私钥解密 AK 密钥材料密文 AKM 获得 AK，再利用SS挑战和 BS挑战导出密钥加密密钥和授权完整性密钥。

C.2.3.7 接入及授权确认分组由SS发往BS，接入及授权确认分组封装在 TAEP-Response-TAAA 的 Date 字段中，数据字段的格式见表C.8。

表C.8 接入及授权确认分组数据字段格式

[

BS身份授权密钥 BS 挑战消息校验FLAG PFLAG SS 身份 IDSS 算法标识 Alg IDBS 标识符 AKID NBS 码 MIC2其中：标识 FLAG 字段长度为1个八位位组，高4位标识方法类别，而低4位中的位0、1、2有意义。

当SS 物理关联或重新关联至 BS 时，位O（AK 更新标识）的值0；当进行 AK 更新时，位◎（AK 更新标识）的值为1。如果SS和 BS进行单证书模式的鉴别过程，位1（证书模式标识）的值为0；如果进行双证书模式的鉴别过程，位1的值1。如果SS和 BS进行双向鉴别过程，位2（鉴别类型标识）的值为0；如果仅进行 BS对SS 的单向鉴别过程，位2（鉴别类型标识）的值为1。该字段的取值应与接入及授权请求中的标识 FLAG 字段取值相同。

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值0x25。

SS 身份字段，其格式定义 TLV 属性。

BS 身份字段，其格式定义为TLV 属性。

授权密钥标识符字段长度为1个八位位组，其中位。有意义，标识协商或更新的当前密钥AK，其值在“0”和“1”之间进行翻转。该字段应与接入及授权请求分组中的授权密钥标识符字段值相同。

BS 挑战字段长度为32个八位位组，该字段应与接入及授权响应分组中的BS挑战字段值相同。

算法标识字段标识 BS从SS 支持的算法列表中确定选取的算法，其格式定义为 TLV 属性。

该字段应与接入及授权响应分组中的算法标识字段值相同。

消息校验码，其值通过授权密钥标识符字段对应的授权密钥导出的消息授权完整性密钥计算。

SS 收到接入及授权响应分组后，向BS发送接入及授权确认分组。

BS 收到接入及授权确认分组后，进行如下处理：

a）根据BS 身份和SS身份判断是否为对应当前接入及授权请求分组的接入及授权响应分组，若不是，则丢弃该接入及授权确认分组；否则，执行b）操作；

b）检查标识 FLAG 字段的位0、位1与自己发送的接入及授权响应分组中相应字段的值是否相同，若不同，则丢弃该分组；否则执行c）操作；

c）比较 BS挑战与自己在接入及授权响应分组中发送的 BS 挑战是否相同，若不同，则丢弃该接入及授权确认分组；否则，执行d）操作；

d）比较算法标识字段与自己在接入及授权响应分组中发送的算法标识是否相同，若不同，则丢弃该接入及授权确认分组；否则，执行e）操作；

验证完整性校验码 MIC的正确性，其值通过授权密钥标识符字段对应的授权密钥导出的授权完整性密钥计算。如果验证不通过，则丢弃该接入及授权确认分组；否则，接入鉴别成功，启用新的授权密钥 AK。

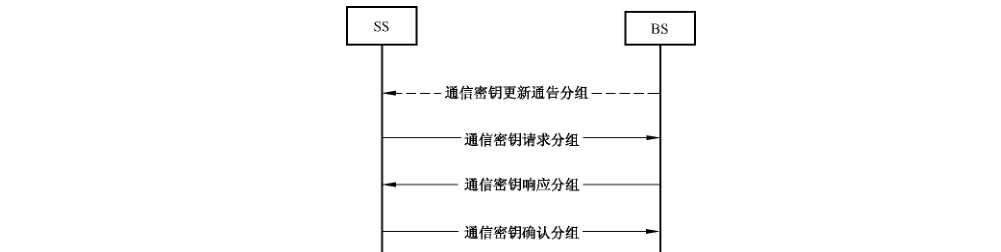

C.2.4 单播通信密钥管理C.2.4.1 概述单播通信密钥管理完成单播通信密钥的生成、分配、和更新，涉及图C.4消息流程。

C.2.4.2 通信密钥更新通告分组通信密钥更新通告分组数据字段格式见表C.9。

表C.9 通信密钥更新通告分组数据字段格式

[

FLAG PFLAG SAID BSID AKID TEKIDOld MIC其中：FLAG 字段长度为1个八位位组，高4位表示安全方法类别；

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值为0x31；

SAID 字段长度为2个八位位组，表示需要更新的通信密钥所属的安全关联；

BSID 字段长度为6个八位位组，表示BS 的标志；

AKID字段长度为1个八位位组，表示所使用的授权密钥的索引值；

TEKIDOld 字段长度1个八位位组，表示需要更新的通信密钥的索引值；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，使用 AKID 对应的授权密钥 AK 导出的授权完整性密钥计算。

在BS的状态机指示当前单播通信密钥需要更新时，BS发送该分组通告SS开始更新单播通信密钥。

SS通过FLAG 字段和 PFLAG 字段确认接收到BS发送的消息为本方案的通信密钥更新通告分组后，进行如下处理：

a）用户设备使用 AKID 指向的完整性密钥使用本地的 BSID 重新计算 MIC，如果接收的MIC 与本地计算的MIC 不同，则忽略该分组，不进行任何处理；否则执行步骤b）；

b 检查 SAID 是否是当前激活的安全连接，如果不是当前激活的安全连接，则忽略通信密钥更新通告分组，不进行任何处理，否则执行c）；

c） SS 构造通信密钥请求分组，通信密钥请求分组的SAID 字段拷贝自通信密钥更新通告消息，通信密钥请求分组的TEKID 字段拷贝自通信密钥更新通告消息。

C.2.4.3 通信密钥请求分组通信密钥请求分组数据字段格式见表C.10。

表C.10 通信密钥请求分组数据字段格式

[

FL.AG PFLAG SSID SAID AKID TEKIDOld NSS MIC其中：-FLAG 字段长度1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值0x32；

SSID 字段长度为6个八位位组，表示用户设备的唯一标志符；

SAID 字段长度力2个八位位组，表示需要更新的通信密钥所属的安全关联；

AKID字段长度为1个八位位组，表示客户端当前使用的授权密钥索引值；

TEKIDOld 字段长度1个八位位组，表示需要更新的通信密钥的索引值；

NSS字段长度为16个八位位组，表示用户设备生成的128 比特随机数；

MIC 字段长度16个八位位组，使用AKID 对应的授权密钥 AK 导出的授权完整性密钥计算。

在SS的状态机指示某个 SAID 的单播通信密钥需要更新时，SS 构造并发送该分组请求 BS传输新的单播通信密钥。或者在SS接收到BS的单播通信密钥更新通告时，SS构造上述分组。或者在SS 状态机指示需要为某个 SAID 申请单播通信密钥时，SS 构造上述分组。

BS通过FLAG 字段和 PFLAG 字段确认接收到SS发送的消息为本方案的通信密钥请求分组后，进行如下处理：

a）使用AKID 指向的完整性密钥重新计算 MIC，如果接收的 MIC与本地计算的MIC 不同，则忽略该分组，不进行任何处理；否则执行步骤b）。

b）检查 SSID是否是BS 的当前连接用户，如果不是BS 的当前连接用户，则忽略该分组，不进行任何处理；否则执行步骤c）。

检查 SAID是否是 BS与SSID 激活的安全连接，如果是当前激活的安全连接则执行步骤d）。

否则检查该 SAID 是否属于该SS 的授权安全连接，如果属于该SSID 的授权安全连接，则执行步骤d）。否则忽略通信密钥更新通告分组，不进行任何处理。

d）检查 AKID 是否指向BS与该 SSID 建立的当前授权密钥索引，如果指向有效的授权密钥，则执行步骤e），否则忽略该分组，不进行任何处理。

如果 BS与 SSID 在 SAID确定的连接中存在 TEKIDOld，则生成新的 TEK 的 Key，并使用TEKIDOld 的翻转值 TEKIDNew 指向。之后执行步骤f）。

BS 构造通信密钥响应分组，其中的SSID字段、SAID 字段、N1SS 字段拷贝自通信密钥请求分组，N1BS字段存放BS为该SSID 的该 SAID 更新 TEK 的会话期间生成的新的 N1BS随机数，Key 字段使用协商的通信密钥加密算法和通信密钥响应分组中 AKID 字段指向的数据加密密钥加密，加密的内容为BS 中该 SSID 的SAID确定的连接中新生成的单播通信密钥材料TEKM,TEKM 可以通过随机数产生函数生成，LifeTEKOld字段填充请求更新的TEK 的生命周期，LifeTEKNew 字段填充被新生成的 TEK 的生命周期，MIC 字段使用被加密的TEKM 推导的单播通信完整性密钥计算。

C.2.4.4 通信密钥响应分组通信密钥响应分组数据字段格式见表C.11。

表C.11 通信密钥响应分组数据字段格式

FLAG	PFLAG	SSID	BSID SAID AKID
NISS NIBS	TEKMC	LifeTEKOld	LifeTEK New	MIC

其中：—FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值为0x33；

SSID字段长度为6个八位位组，表示用户设备的唯一标志符；

BSID 字段长度6个八位位组，表示 BS 的唯一标志符；

SAID 字段长度2个八位位组，表示需要更新的通信密钥所属的安全关联；

AKID 字段长度为1个八位位组，表示 BS当前使用的授权密钥索引值；

TEKIDOld 字段长度为1个八位位组，表示需要更新的通信密钥的索引值；

TEKIDNew 字段长度为1个八位位组，表示更新后的通信密钥的索引值；

N1SS 字段长度为16个八位位组，表示用户设备生成的128比特随机数；

N1BS字段长度为16个八位位组，表示 BS生成的128比特随机数；

TEKMC 字段长度为16个八位位组，表示加密新的通信密钥材料后生成的密文分组；

LifeTEKOld 字段长度为4个八位位组，表示与需要更新的通信密钥对应的生命周期；

LifeTEKNew 字段长度4个八位位组，表示与更新的通信密钥对应的生命周期；

MIC 字段长度32个八位位组，表示该消息数据的完整性校验值。该字段使用TEKIDNew所指向的TEKM 推导的完整性密钥计算。

BS 接收到通信密钥请求分组后，构造上述通信密钥响应分组。

SS通过FLAG字段和 PFLAG 字段确认接收到BS发送的消息本方案的通信密钥响应分组后，进行如下处理：

a）使用AKID 指向的密钥加密密钥解密 TEKMC字段的密文，获得新的TEKM。执行步骤b）。

b）使用新的TEKIDNew 指向的TEKM 推导完整性密钥，使用本地的SSID，本地当前连接的BSID，通信密钥请求分组中的 SAID，通信密钥响应分组中的 AKID 和 TEKIDOld，TEKIDNew，本地的 NISS，通信密钥响应分组中的 NIBS、 Key 字段和 LifeTEKOld、LifeTEKNew 字段来重新计算 MIC 值，比较本地计算的MIC值与接收的 MIC 值是否相同，如果不同，忽略该分组，否则执行步骤c）。

C）构造通信密钥确认分组。其中 BSID 为SS当前连接的BS 标志，SAID 与通信密钥请求分组中的SAID相同，TEKIDNew 为指向新安装的TEKM 的索引值，N1BS 拷贝自通信密钥响应分组的N1BS字段，MIC使用TEKID 指向的TEKM 推导的完整性密钥来计算。

d）更新第a）步获得的 LifeTEKOld 字段的密钥生命周期参数以及 TEKIDOld字段到本地 TEK状态机，根据第a）步获得的 TEKM 和 LifeTEKNew 字段的密钥生命周期参数以及TEKIDNew 字段创建新的TEK 状态机，并作为新的TEKM。此时用户设备可继续使用旧的TEKM 推导的加密密钥解密，在旧的TEK 生命周期过期前使用新的TEKM 推导的 TEK 解密。用户设备使用新的TEKM 推导的密钥加密。

C.2.4.5 通信密钥确认分组通信密钥确认分组数据字段格式如下表C.12。

表C.12 通信密钥确认分组数据字段格式

[

FLAG PFLAG BSID SSID SAID TEKIDOld TEKIDNew NIBS MIC其中：-FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值0x34；

BSID 字段长度为6个八位位组，表示 BS设备的唯一标志符；

SSID字段长度为6个八位位组，表示SS设备的唯一标志符；

SAID 字段长度力2个八位位组，表示需要更新的通信密钥所属的安全关联；

TEKIDOld 字段长度为1个八位位组，表示用户设备旧的 TEK 索引值；

TEKIDNew 学段长度为1个八位位组，表示用户设备新的TEK 索引值；

N1BS字段长度为16个八位位组，该字段拷贝自通信密钥响应分组的 N1BS 字段；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，该字段使用TEKID 所指向的 TEKM 中推导的完整性密钥计算。

在SS 处理完 BS的通信密钥响应分组后，SS 构造上述分组。

BS 通过 FLAG 字段和 PFLAG 字段确认接收到SS发送的消息本方案的通信密钥确认分组后，进行如下处理：

a）使用TEKIDNew 指向的TEKM 推导出完整性密钥，使用本地的 BSID，通信密钥相应分组的SAID，本地 TEKIDOld,TEKIDNew，本地的N1BS 计算 MIC 值，如果该值与通信密钥确认分组中的MIC值不同，忽略该分组，否则执行步骤b）。

b）生成新的TEK 替换该 SAID 确认的连接中的 TEKIDNew 指向的密钥，旧的TEK 使用该分组中的TEKIDOld指向。BS 可以使用旧的TEK 进行加密，在旧的TEK 生命周期过期前使用新的TEKM 推导的TEK 加密。BS 使用新的 TEKM 推导的密钥解密。

C.2.5 组播通信密钥管理C.2.5.1 概述组播通信密钥管理完成 BS与组内每一个连接SS 的组播密钥加密密钥 GKEK 和完整性密钥GKIK 的同步，并完成组播通信加密密钥 GTEK 的同步。涉及图C.5、图C.6、图C.7消息流程。

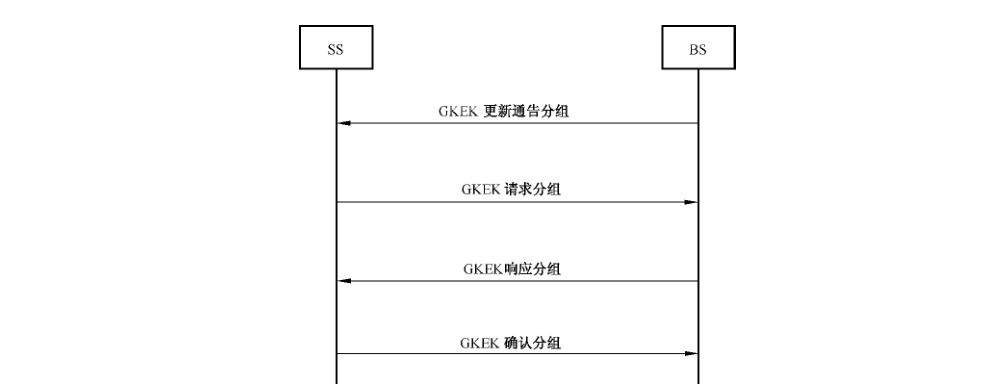

C.2.5.2 GKEK 更新通告分组GKEK 更新通告分组数据字段格式见表C.13。

表 C.13 GKEK 更新通告分组数据字段格式

[

FLAG PFLAG GSAID BSID GTEKID AKID MIC其中：FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值为Ox41；

GSAID 字段长度为2个八位位组，表示需要更新的GKEK 所属的安全关联；

BSID字段长度为6个八位位组，表示 BS的标志；

GTEKID 字段长度为1个八位位组，表示需要更新的GKEK 索引值，索引值最低2位有效，其他位为0；

AKID字段长度为1个八位位组，表明该分组 MIC字段所使用的AK的索引；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，使用AKID 对应的授权密钥 AK 导出的授权完整性密钥计算。

在BS的GKEK 状态机指示当前GKEK 需要更新时，BS发送该分组通告 SS 开始更新 GKEK密钥。

SS通过 FLAG 字段和 PFLAG 字段确认接收到 BS发送的消息为本方案的GKEK 更新通告分组后，进行如下处理：

a）用户设备使用 AKID 指向的完整性密钥使用本地的 BSID 重新计算 MIC，如果接收的 MIC与本地计算的 MIC 不同，则忽略该分组，不进行任何处理；否则执行步骤b）；

b）检查 GSAID是否是当前激活的安全连接，如果不是当前激活的安全连接，则忽略GKEK 更新通告分组，不进行任何处理，否则执行c）；

c） SS 构造GKEK 请求分组，GKEK 请求分组的GSAID字段拷贝自通信密钥更新通告消息，GKEK 请求分组的GTEKID 字段拷贝自通信密钥更新通告消息。

C.2.5.3 GKEK 请求分组GKEK 请求分组数据字段格式如下表C.14。

表C.14 GKEK 请求分组数据字段格式

[

FLAG PFLAG SSID GSAID AKID GKEKID N2SS MIC其中：-FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

-PFLAG字段长度为1个八位位组，表示该消息所属的协议类别，值为Ox42；

SSID字段长度为6个八位位组，表示用户设备的唯一标志符；

GSAID 字段长度为2个八位位组，表示需要更新的 GKEK 安全关联；

AKID字段长度为1个八位位组，表示客户端当前使用的授权密钥索引值；

GKEKID字段长度为1个八位位组，表示需要更新的GKEK 索引值，或者表示用户设备为该GSAID 生成的新的GKEK 索引值；

N2SS 字段长度为16个八位位组，表示用户设备生成的128 比特随机数；

MIC 字段长度32个八位位组，表示该消息数据的完整性校验值，使用AKID 对应的授权密钥 AK 导出的授权完整性密钥计算。

在SS的GKEK 状态机指示当前GKEK 需要更新时，SS 构造并发送该分组请求BS传输新的GKEK。或者在SS接收到BS的GKEK 更新通告时，SS构造上述分组。或者在SS 状态机指示需要力某个 GSAID 申请GKEK 密钥时，SS构造上述分组。

BS通过FLAG 字段和 PFLAG 字段确认接收到SS发送的消息为本方案的GKEK 请求分组后，进行如下处理：

a）使用AKID 指向的完整性密钥计算 MIC，重新计算接收的数据，如果校验通过，执行步骤b）；

b）检查 SSID是否是BS 的当前连接用户，如果不是BS 的当前连接用户，则忽略该分组，不进行任何处理；否则执行步骤b）；

c）检查GSAID 是否是BS 与SSID 激活的组播安全连接，如果是当前激活的安全连接则执行步骤c），否则检查该GSAID 是否属于该SS 的授权安全连接，如果属于该 SSID 的授权安全连接，则执行步骤c），否则忽略通信密钥更新通告分组，不进行任何处理；

如果BS与SSID 在GSAID 确定的连接中不存在GKEKID，则生成新的GKEK，并使用通信密钥请求分组中用户设备生成的GKEKID 指向，之后执行步骤e）；

e） BS构造 GKEK 响应分组，其中的SSID字段、GSAID 字段、N2SS 字段拷贝自 GKEK 请求分组，N2BS字段存放BS为该 SSID更新 GKEK期间生成的新的 N2BS 随机数，GKEKID 字段的值是GKEK 请求分组的翻转值，Key 字段使用协商的组播通信密钥加密算法和GKEK 响应分组中 AKID 字段指向的数据加密密钥加密，加密的内容为BS中该 SSID 的GSAID 确定的连接中新生成的GKEKM，密钥参数填充被加密的 GKEKM 的生命周期 KeyLife,MIC 字段使用被加密的GKEK 推导的完整性密钥计算。

C.2.5.4 GKEK 响应分组GKEK 响应分组数据字段格式见表C.15。

表 C.15 GKEK 响应分组数据字段格式

FLAG	PFL.AG	BSID GSAID SSID	GKEKID AKID
N2BS N2SS	Key	KeyLife	MIC

其中：-FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值为0x43；

SSID字段长度为6个八位位组，表示用户设备的唯一标志符；

BSID 字段长度为6个八位位组，表示BS 的唯一标志符；

GSAID 字段长度2个八位位组，表示需要更新的GKEK 所属的安全关联；

AKID 字段长度为1个八位位组，表示BS 当前使用的授权密钥索引值；

GKEKID字段长度为1个八位位组，表示更新后的GKEK 索引值；

N2SS 字段长度16个八位位组，表示用户设备生成的128 比特随机数；

N2BS字段长度为16 个八位位组，表示BS生成的128 比特随机数；

Key 字段长度16个八位位组，表示加密新的GKEKM 后生成的密文分组；

KeyLife 字段长度4个八位位组，表示与密钥对应的生命周期；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，该字段使用 GKEKID 所指向的GKEKM 推导的完整性密钥计算。

BS接收到 GKEK 请求分组后，构造上述GKEK 响应分组。

SS 通过 FLAG字段和 PFLAG字段确认接收到BS发送的消息为本方案的GKEK 响应分组后，进行如下处理：使用 AKID 指向的密钥加密密钥解密 Key 字段的密文，获得新的GKEKM。执行步骤b）。

b）使用新的GKEKID 指向的GKEKM推导的完整性密钥，使用本地的SSID，本地当前连接的BSID,GKEK 请求分组中的 GSAID,GKEK 响应分组中的 AKID 和GKEKID，本地的 N2SS，GKEK 响应分组中的 N2BS、Key 字段和 KeyLife 字段来重新计算MIC 值，比较本地计算的MIC 值与接收的 MIC 值是否相同，如果不同，忽略该分组，否则执行步骤c）。

c）构造GKEK 确认分组，其中 BSID 为SS当前连接的BS标志，GSAID 与GKEK 请求分组中的SAID 相同，GKEKID 指向新安装的GKEK 的索引值，N2BS 拷贝自 GKEK 响应分组的N2BS 字段，MIC使用 GKEKID 指向的GKEKM 推导的完整性密钥来计算。

d）安装第 a）步获得的 GKEKM 和 KeyLife 字段的密钥生命周期参数以及GKEKID 字段的GKEKID 到本地GKEKM 状态机，作新的GKEKM，设置当前的GKEKM 作为旧的GKEKM，并使用新的GKEKM 的翻转值指向。此时用户设备继续使用旧的GKEKM 推导的密钥材料解密，在解密完整性校验出错后使用新的GKEKM 推导的密钥材料解密。

C.2.5.5 GKEK 确认分组GKEK 确认分组数据字段格式如下表C.16。

表C.16 GKEK 确认分组数据字段格式

[

FLAG PFLAG BSID SSID GSAID AKID GKEKID N2BS MIC其中：—FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值0x44；

BSID 字段长度为6个八位位组，表示 BS设备的唯一标志符；

SSID 字段长度为6个八位位组，表示BS设备的唯一标志符；

GSAID 字段长度为2个八位位组，表示需要更新的 GKEK 所属的安全关联；

AKID字段长度为1个八位位组，表示客户端当前使用的授权密钥索引值；

GKEKID 字段长度为1个八位位组，表示 SS当前使用的GKEK 索引值；

N2BS字段长度为16个八位位组，该字段拷贝自 GKEK 响应分组的 N2BS 字段；

MIC字段长度32个八位位组，表示该消息数据的完整性校验值，该字段使用 GKEKID 所指向的GKEKM 推导的完整性密钥计算。

在SS处理完 BS的GKEK 响应分组后，SS 构造上述分组。

BS通过FLAG 字段和PFLAG 字段确认接收到SS发送的消息本方案的GKEK 确认分组后，进行如下处理：

a）使用接收的确认分组中 GKEKID 指向的GKEKM推导的出完整性密钥，使用本地的BSID，GKEK 响应分组的GSAID，本地GKEKID 的翻转值，本地的 N2BS 计算 MIC 值，如果该值与GKEK 确认分组中的 MIC 值不同，忽略该分组，否则执行步骤b）；

b）生成新的GKEKM 替换该本地GKEKID 指向的密钥材料，更新 GKEKID 为GKEKID 的翻转值。

C.2.5.6 GIEK 请求分组GTEK 请求分组数据字段格式见表C.17。

表 C.17 GTEK 请求分组数据字段格式

[

FLAG PFL.AG SSID GSAID GKEKID GTEKID N3SS MIC其中：FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG字段长度为1个八位位组，表示该消息所属的协议类别，值为Ox51；

SSID 字段长度为6个八位位组，表示用户设备的唯一标志符；

GSAID 字段长度为2个八位位组，表示需要更新的GTEK 所属安全关联；

GKEKID 字段长度为1个八位位组，表示客户端当前使用的GKEK 索引值；

GTEKID 字段长度为1个八位位组，表示需要更新的GTEK 索引值，或者表示用户设备为该SAID 生成的新的GTEK 索引值；

N3SS字段长度为16个八位位组，表示用户设备生成的128 比特随机数；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，该字段使用GKEKID 所指示的GKEKM 推导的完整性密钥计算。

在SS的GTEK 状态机指示当前GKEK 需要更新时，SS 构造并发送该分组请求 BS传输新的GTEK。或者在 SS 状态机指示需要为某个 GSAID申请GTEK 密钥时，SS 构造上述分组。

BS通过 FLAG 字段和 PFLAG 字段确认接收到SS发送的消息为本方案的GTEK 请求分组后，进行如下处理：

a）使用 GKEKID 指向的GKEKM 推导的完整性密钥 GKIK 计算 MIC，重新计算接收的数据，如果校验通过，执行步骤b）；

b）检查 SSID是否是BS 的当前连接用户，如果不是BS 的当前连接用户，则忽略该分组，不进行任何处理；否则执行步骤c）；

检查 GSAID 是否是BS 与SSID 激活的组播安全连接，如果是当前激活的安全连接则执行步骤d），否则检查该 GSAID 是否属于该 SS 的授权安全连接，如果属于该 SSID的授权安全连接，则执行步骤d），否则忽略GTEK 请求分组，不进行任何处理；

d）如果BS与SSID 在GSAID 确定的连接中不存在GTEKID，则生成新的GTEK，并使用GTEK请求分组中用户设备生成的GTEKID 指向，之后执行步骤e）；

BS 构造GTEK 响应分组，其中的SSID字段、GSAID 字段、GKEKID 字段、N3SS字段拷贝自GTEK 请求分组，GTEKID 字段的值是 GTEK 请求分组的翻转值，Key 字段使用协商的通信密钥加密算法和 GTEK 请求分组中 GKEKID 字段指向的数据加密密钥 GKEK 加密，加密的内容为BS中该 SSID 的GSAID 确定的连接中新生成的GTEK，密钥参数填充被加密的GTEK 的生命周期 KeyLife,MIC 字段使用被加密的GTEK 推导的完整性密钥计算。

C.2.5.7 GTEK 响应分组GTEK 响应分组数据字段格式见表C.18。

表C.18 GIEK 响应分组数据字段格式

FLAG	GSAID GKEKID BSID PFLAG SSID
GTEKID	MIC N3SS KeyLife Key

其中：FLAG 字段长度为1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度1个八位位组，表示该消息所属的协议类别，值0x52；

SSID 字段长度为6个八位位组，表示用户设备的唯一标志符；

BSID 字段长度为6个八位位组，表示 BS 的唯一标志符；

GSAID 字段长度为2个八位位组，表示需要更新的GTEK 所属的安全关联；

GKEKID 字段长度为1个八位位组，表示BS 当前使用的GKEK 索引值；

GTEKID 字段长度为1个八位位组，表示更新后的GTEK 索引值，索引值最低2位有效，其他位为0；

N3SS 字段长度16个八位位组，表示用户设备生成的128 比特随机数；

Key 字段长度为16 个八位位组，表示加密新的GTEK 后生成的密文分组，使用的加密密钥由GKEKID 指向；

KeyLife 字段长度为4个八位位组，表示与密钥对应的生命周期；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，该字段使用GTEKID 所指向的GTEKM 推导的完整性密钥计算。

BS 接收到 GTEK 请求分组后，构造上述GTEK 响应分组。

SS通过FLAG 字段和 PFLAG 字段确认接收到 BS发送的消息为本方案的GTEK 分组后，进行如下处理：

a）使用GKEKID 指向的密钥加密密钥解密 Key 字段的密文，获得新的GTEK，解密完整性校验出错则忽略该密文分组，否则执行步骤b）。

b）使用新的GTEKID 指向的GTEKM推导的完整性密钥，使用本地的SSID，本地当前连接的BSID,GTEK 请求分组中的 GSAID,GTEK 请求分组中的 GKEKID 和GTEKID，本地的N3SS,GTEK 响应分组中的Key 字段和 KeyLife 字段来重新计算 MIC值，比较本地计算的MIC 值与接收的 MIC 值是否相同，如果不同，忽略该分组，否则执行步骤c）。

安装第 a）步获得的GTEK 和 KeyLife 字段的密钥生命周期参数以及GTEKID 字段的GTEKID 到本地GTEK 状态机，作为新的GTEK。设置当前的GTEK 作为旧的GTEK，并使用新的GTEKID 的翻转值指向。此时用户设备继续使用旧的GTEK 解密，在解密完整性校验出错后使用新的 GTEK。

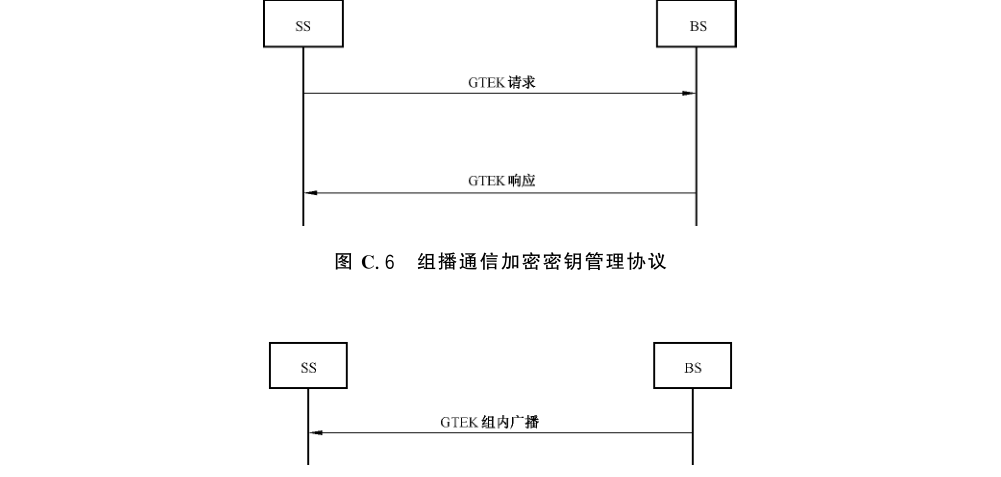

C.2.5.8 GTEK 组内广播分组GTEK 组内广播分组数据字段格式见表C.19。

表C.19 GTEK 组内广播分组数据字段格式

FLAG	PFLAG GKEKID GTEKID BSID GSAID
N3SS Counter	MIC Key KeyLife

其中：FLAG 字段长度1个八位位组，高4位标识安全方法类别；

PFLAG 字段长度为1个八位位组，表示该消息所属的协议类别，值0x61；

BSID 字段长度6个八位位组，表示 BS 的唯一标志符；

GSAID 字段长度为2个八位位组，表示需要更新的 GTEK 所属的安全关联；

GKEKID 字段长度为1个八位位组，表示 BS 当前使用的 GKEK 索引值；

GTEKID 字段长度为1个八位位组，表示更新后的GTEK 索引值，索引值最低2位有效，其他位为0；

Counter 字段长度为32个八位位组，表示 BS为该 GSAID 发送组播 GTEK 更新消息的计数值，每发送一次更新消息，该计数值增加1；

N3SS 字段长度为16个八位位组，表示用户设备生成的128比特随机数；

Key 字段长度16个八位位组，表示利用协商的密码算法加密新的GTEK 后生成的密文宁段，使用的加密密钥由 GKEKID 指向；

KeyLife 字段长度为4个八位位组，表示与密钥对应的生命周期；

MIC 字段长度为32个八位位组，表示该消息数据的完整性校验值，该字段使用GKEKID 所指示的GKEKM 推导的完整性密钥计算。

BS 的GTEK状态机触发 GTEK 更新后，构造上述GTEK 响应分组。

SS 通过 FLAG字段和 PFLAG 字段确认接收到 BS发送的消息本方案的GTEK 组内 GTEK广播分组后，进行如下处理：

a）检查 GSAID是否是当前激活的GSAID 中的一个，如果是则执行步骤b），否则忽略该分组。

b）在该GSAID 确定的连接中，使用 GKEKID 指向的密钥加密密钥解密 Key 字段的密文，获得新的GTEK。解密完整性校验出错则忽略该密文分组，否则执行步骤c）。

c）使用GKEKID 指向的GKEKM 推导的完整性密钥，本地当前连接的 BSID，GTEK 请求分组中的其他字段来重新计算 MIC 值，比较本地计算的 MIC 值与接收的 MIC 值是否相同，如果不同，忽略该分组，否则执行步骤d）。

d）比较本地的 Counter 字段与接收的Counter 字段的值，如果本地的Counter 字段小，则执行步骤e），否则忽略该分组。

e）安装第b）步获得的 GTEK 和 KeyLife 字段的密钥生命周期参数以及 GTEKID 字段的GTEKID 到本地GTEK 状态机，作为新的GTEK。设置当前的GTEK 为旧的GTEK，并使用新的GTEKID 的翻转值指向。此时用户设备继续使用旧的GTEK 解密，在解密完整性校验出错后使用新的 GTEK。

附录D（资料性附录）局域网媒体访问控制技术D.1 范围本附录规定了基于 TePA的有线局域网媒体访问控制安全 TLSec（TePA-based wired LAN MAC Security）技术的整体方案，主要涉及基于 TePA 的局域网鉴别协议 TLA（TePA-based LAN Authentication Protocol）以及基于 TLA 协议的局域网保密通信协议 TLP（TLA-based LAN Privacy Protocol）。TLA 协议为有线局域网节点合法访问提供保障，TLP 协议为有线局域网节点之间保密数据通信提供保障。

本附录适用于有线局域网，为有线局域网客户端和网络控制（交换）设备提供媒体访问控制层安全接入控制和保密通信功能。本附录适用于具有安全增强功能的有线局域网媒体访问控制产品的开发、生产。

D.2 概述本附录旨在解决有线局域网MAC层安全问题，TLSec 是一种基于三元对等鉴别的局域网媒体访问控制安全技术，该技术具备如下特点：

a）可实现用户与网络接入控制设备之间的直接身份鉴别；

b）可实现用户与网络接入控制设备之间的预共享密钥鉴别；

c）可实现用于链路层数据保护的密钥的协商及动态更新管理；

d）可保障数据的机密性、完整性、源鉴别及防重放；

e）支持企业网、电信网等多种网络架构；

f）具有高度可扩展性，支持多种鉴别方法；

g）采用对等思想，具有普适应性；

h）最大化利用了现有协议，如X.509等；

i）协议的子模块相互独立、灵活，便于取舍。

D.3 安全策略整体方案D.3.1 系统实体本附录定义了一种三实体三元结构，见图 D.1。基于对等控制思想，可完成用户与网络之间直接的对等双向鉴别，为有线客户端和网络控制（交换）设备提供安全的接入控制与高强度的保密通信功能。

根据用户或设备身份 ID（Identity），利用鉴别服务器 AS（Authentication Server）对网络客户端（或端口）和局域网控制设备（或端口）进行鉴别，该鉴别被称为“端口级别的鉴别”。通过这种鉴别可提供自动的用户与网络身份识别，可实现集中鉴别、密钥管理和LAN连接配置等功能。

本附录中的系统包括三个实体部分：

a）请求者 REQ（Requester）：是位于局域网链路一端的实体，由连接到该链路另一端的鉴别服务器对其进行鉴别。REQ通常驻留在用户终端或网络接入、控制和交换设备上，用户通过启动客户端软件发起鉴别过程。

b）鉴别访问控制器 AAC（Authentication Access Controller）：通过链路另一端的鉴别服务器对连接到链路对端的 REQ进行鉴别，也可通过该鉴别服务器完成 REQ对其的鉴别。AAC通常驻留在网络接入、控制或交换等设备上，如访问控制器、交换机等，为 REQ 提供服务端口，该端口可以是物理端口也可以是逻辑端口。

c）鉴别服务器 AS（Authentication Server）： REQ和 AAC 提供鉴别服务，是二者所信任的第三方实体。

其中鉴别访问控制器实体和请求者实体都称为鉴别子系统。

D.3.2 系统端口请求者 REQ 和鉴别访问控制器 AAC驻留的设备均提供两种访问LAN 的逻辑通道，定义为两炎端口，即受控端口与非受控端口。它们是系统和链路的连接点上建立的两个不同的访问点。鉴别子系统中的受控端口和非受控端口见图 D.2。

非受控端口，不论授权状态如何，允许链路上的系统之间不受控地交换数据包；受控端口，只有处于授权状态，才允许交换数据包。非受控端口和受控端口是同一连接点的两个部分，从物理连接点得到的数据帧会被它们同时得到。

系统与链路的连接点可以是物理端口，也可以是逻辑端口，该端口提供到其他系统的一对一连接。

在交换的LAN中，该连接点可以通过MAC地址实现，MAC地址使鉴别访问控制器和请求者之间一对多的关系成可能。

非受控端口允许管理和控制数据在 LAN 中传送，该传送过程不受当前鉴别状态的限制。对于受控端口，只有当该端口的鉴别状态为已鉴别时，才允许用户数据通过。受控端口和非受控端口可以是连接到同一物理端口的两个逻辑端口，所有通过物理端口的数据都可以到达受控端口和非受控端口，此时根据鉴别状态决定数据的实际流向（受控端口或非受控端口）。

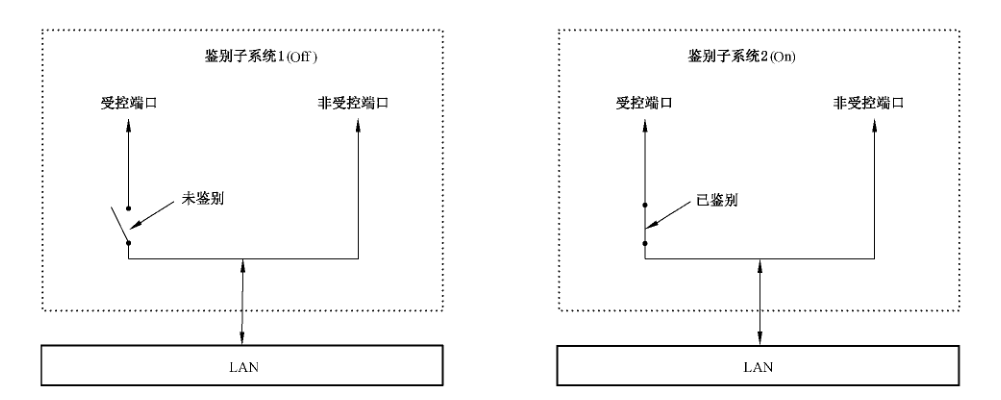

受控端口具有两种不同的鉴别状态：On 和 Off，分别允许或拒绝受控端口的协议数据单元 MPDU（MAC Protocol Data Unit）通过，其中 On表示端口状态为已鉴别，Off 表示端口状态为未鉴别，见图 D.3。在鉴别子系统1中，受控端口鉴别状态是未鉴别，此时受控端口拒绝通过任何数据；在鉴别子系统2中，受控端口鉴别状态是已鉴别，受控端口允许 MPDU 通过。

系统的每一个受控端口状态由系统鉴别控制参数 AuthControlledPortStatus 确定。系统鉴别控制参数的值为“启动鉴别”或“不启动鉴别”。如果系统鉴别控制参数设置为“不启动鉴别”时，所有的受控端口的鉴别控制状态为“已鉴别”；如果系统鉴别控制参数设置为“启动鉴别”，系统的每一个受控端口的鉴别状态由鉴别控制类型 AuthControlledPortControl 决定，鉴别控制类型取值如下：

a）强制非鉴别：鉴别访问控制器实体强制某一个受控端口的状态未鉴别，即无条件指定受控端口状态为“未鉴别”（即不允许通过该受控端口传送数据）；

b）自动：是指根据鉴别访问控制器和请求者实体之间通过鉴别服务实体相互鉴别的结果来设定受控端口状态（只有鉴别通过才可通过受控端口传送数据）。

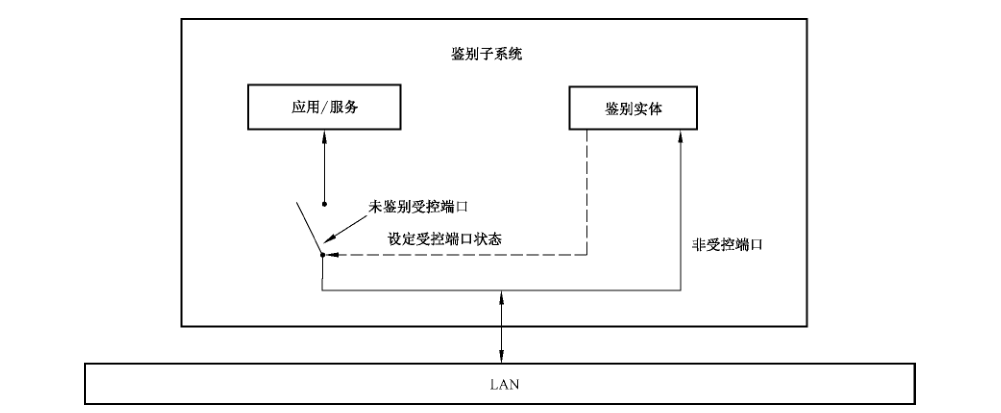

除鉴别数据外，系统中 REQ与AAC之间的网络协议数据交换是通过受控端口来实现的。受控端口和非受控端口的逻辑结构图见图 D.4，系统中受控端口的鉴别状态是由鉴别访问控制器根据AS对REQ 的鉴别结果来设定的。

请求者、鉴别访问控制器和鉴别服务器之间的关系及信息交换过程见图 D.5。在该图中，鉴别访问控制器和请求者的受控端口均处于未鉴别状态，拒绝数据通过受控端口。AAC与 AS之间不需要专用网络。

D.3.3 系统安全策略在LAN 系统中，REQ驻留在用户终端或交换设备上，AAC驻留在交换设备上，AS 可驻留在局域网交换设备上或局域网服务器上，也可以驻留在 Internet 中的服务器上。若存在多个交换设备，则用户终端作为 REQ所对应的AAC 驻留的交换设备应为距用户最近的交换设备。在LAN 系统中，存在多级交换设备时，交换设备之间的安全性保障可采用本协议在网络初始化运行时进行保护，完成合法性确认，但考虑到数据传输的效率，建议：

a）在一般网络应用中，交换设备之间，即网络基础设施之间进行身份合法性验证，交换设备和用户终端之间进行身份合法性验证，可以不需要数据加密传输；

b）在专网或安全等级要求较高的网络中，除交换设备、交换设备和用户之间完成身份认证之外，还需进行用户数据传输的加密保护。

鉴别系统中，REQ 和 AAC所驻留设备的每个物理端口内部都包含有受控端口和非受控端口。非受控端口始终处于双向连通状态，主要用来传递 TAEPoL.协议帧，可随时保证接收 REQ 和 AAC实体发出的TAEPoL.封装的鉴别分组，受控端口只有在鉴别通过的状态下才打开，用于传递网络资源和服务，即收发非 TAEPoL.的其他协议数据。

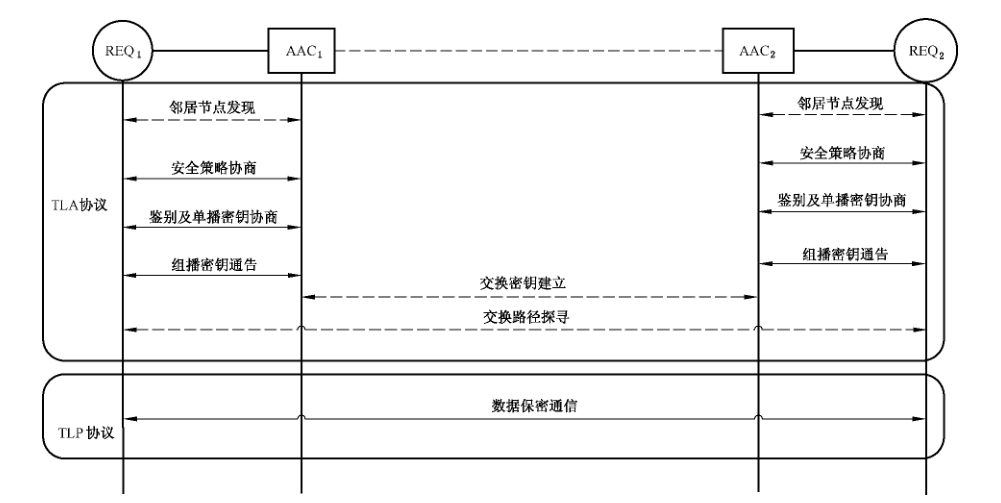

TLSec 技术框架示意图见图 D.6。

TLSec 主要包含两个协议：基于TePA的局域网鉴别协议 TLA 和基于 TLA 的局域网保密通信协议TLP。基于 TePA 的局域网鉴别协议 TLA 主要包含邻居节点发现过程、安全策略协商过程、鉴别及单播密钥协商过程、组播密钥通告过程、交换密钥建立过程以及交换路径探寻过程。其中：

a）邻居节点过程，在第7章进行介绍，实现了节点获得邻居节点信息；

b）安全策略协商，在第8章进行介绍，实现对鉴别与密钥套件等安全策略的协商，TLA 支持两种鉴别和密钥管理方法，一种是基于证书的鉴别和密钥管理方法，一种是基于预共享密钥的鉴别和密钥管理方法；

鉴别和单播密钥协商，在第9章进行介绍，根据安全策略协商所选择的套件进行鉴别并建立相邻节点之间的安全路径；

d）组播密钥通告，在第10章进行介绍，实现了局域网组播密钥的发放；

e）站间密钥建立，在第11章进行介绍，为需要建立站间密钥的用户终端建立安全路径；

f）交换密钥建立，在第12章进行介绍，为局域网所有交换设备建立两两之间的安全路径；

g）交换路径探寻，在13.1 进行介绍，建立发送节点到目的节点之间的保密通信连接，获得交换路径信息，用于后续的数据保密通信过程。

基于 TLA 的局域网保密通信协议 TLP 主要包含数据保密通信过程，在第13章进行介绍，该保密通信过程使用 TLA 过程建立好的密钥及得到的交换路径信息来保证局域网节点之间的数据通信的机密性。

TLSec 中的TLA 将构建一种三段式的安全网络架构（例如 REQ.与 AAC，之间的安全链路、AAC，与AAC，之间的安全链路以及 AAC，与REQ：之间的安全链路）。TLP就是根据得到的交换路径信息，选择合适的三段式安全路径，采取一种三段式的加密模式实现数据的保密传输。

D.3.4 安全关联的管理D.3.4.1 安全关联的定义安全关联是一组用来保护信息的策略和密钥，TL.Sec 中包含6 种安全关联：-BKSA：基密钥安全关联，是证书鉴别过程完成后或通过预共享密钥信息得到的结果；

USKSA：单播会话密钥安全关联，单播密钥协商的结果；

MSKSA：组播会话密钥安全关联，组播密钥通告的结果；

STAKeySA：站间密钥安全关联，站间密钥通告的结果；

SWBKSA：交换基密钥安全关联，交换基密钥通告的结果；

SWkeySA：交换密钥安全关联，交换密钥协商的结果。

BKSA BKSA是双向的，当证书鉴别过程成功或设置了预共享密钥，BKSA 在 AAC 或REQ 中创建。

BKSA 用来创建 USKSA,BKSA 在它的生存期内被缓存。它包含以下内容：BKID，标识 BKSA；

REQ的 MAC 地址；

AAC 的 MAC 地址；

BK；

生存期；

AKM；

其他安全参数（可选）。

USKSA USKSA是单播密钥协商的结果，它是双向的。USKSA 是基于 BK 协商的，在生存期中被缓存。

对于每一对 AAC 和 REQ，最多只有两个 USKSA。一般只有一个 USKSA处于有效状态，但在密钥更新时，会有两个 USKSA 处于有效状态，在接收到使用新 USKSA 加密的单播数据 MPDU 时，旧USKSA 被置为无效状态。当新的 USKSA 处于有效状态时，旧的USKSA立刻处于无效状态。

USKSA 包含以下内容：USKID；

AAC的MAC 地址；

REQ的MAC 地址；

USK；

生存期；

选择的单播密码套件；

其他安全参数，比如重放计数器等。

MSKSA MSKSA 是组播密钥通告的结果。MSK 是由 AAC通告给 REQ的，在生存期中被缓存。MSK 最多只有两个 MSKSA。一般只有一个 MSKSA 处于有效状态，但在密钥更新时，会有两个 MSKSA 处于有效状态，在接收到使用新 MSKSA 加密的广播/组播 MPDU 后，旧的MSKSA 才被置无效状态。一个 MSKSA 包含以下内容：MSKID；

REQ 的MAC地址；

MSK；

生存期；

-选择的组播密码套件；

其他安全参数（可选）。

STAKeySA STAKeySA 是STAKey 协商的结果，它是双向的。一个 STAKeySA 包含以下内容：-STAKeyID；

本端 STA 的MAC 地址；

对端 STA的MAC地址。

STAKey；

生存期；

采用的单播密码套件（采用交换设备通告的组播密码套件）；

其他安全参数（可选）。

SWBKSA SWBKSA 是SWBK 交换基密钥通告的结果或设置了预共享交换基密钥后在交换设备中创建，它是双向的。SWBKSA 用来创建 SWkeySA，SWBKSA 在它的生存期内被缓存。它包含以下内容：SWBKID，标识 SWBKSA；

本端SW的 MAC 地址；

对端 SW的MAC地址；

SWBK；

生存期；

其他安全参数（可选）。

SWKeySA SWKeySA 是交换密钥SWkey 协商的结果，它是双向的。SWkeySA 是基于SWBK 协商的，在生存期中被缓存。对于每一对SW，和SWz，最多只有两个 SWkeySA。一般只有一个 SWkeySA 处于有效状态，但在密钥更新时，会有两个 SWkeySA 处于有效状态，在接收到使用新SWkeySA 加密的单播数据 MPDU 时，旧 SWkeySA 被置为无效状态。当新的 SWkeySA 处于有效状态时，旧的SWkeySA 立刻处于无效状态。

SWkeySA 包含以下内容：-SWkeyID；

本端 SW的 MAC 地址；

对端 SW的 MAC 地址；

SWkey；

生存期；

支持的多播密码套件；

其他安全参数，比如重放计数器。

D.3.4.2 安全关联的删除当STA/SW 收到关联、重新关联、解除关联、链路验证、解除链路验证的原语，或当它相信它已经断开和另一个 SW/STA 的连接后，它将删除一些安全关联。

STA 将删除 USKSA、MSKSA.STAkeySA;SW 将删除 USKSA.SWBKSA.SWkeySA。

若某个安全关联的生存期到期或处于无效状态，该安全关联将被删除。STA 基于自己的管理策略，可以使某些安全关联处于无效状态。

D.4 TLSec 协议帧结构D.4.1 TLA 协议分组中字段固定格式D.4.1.1 标识 TAEP_FLAG标识 TAEP_FLAG 固定格式见图 D. 7。

具体每个比特代表的意义见图 D.8。

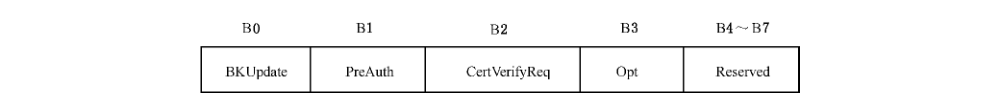

其中：—BK 更新标识 BKUpdate：表示是否 BK 更新过程。如果是BK 更新过程，此比特位置1，否则置0；

预鉴别标识 PreAuth：表示是否为预鉴别过程。如果是预鉴别过程，此比特位置1，否则置 0；

证书验证请求标识 CertVerifyReq：表示 REQ是否请求AS 对 AAC 进行证书验证；如果需要请求证书验证，此比特位置1，否则置0；

-可选字段标识 Opt：表示此分组是否含有可选字段；如果含有可选字段，此比特位置1，否则置0；

保留 Reserved：供以后扩展使用。

D. 4.1.2 鉴别标识 SNonce鉴别标识 SNonce 固定格式见图 D.9。

其中：-—鉴别标识SNonce 字段：长度为32个八位位组，表示一个整数，用于鉴别更新时双方的同步锁定。

D. 4.1.3 随机数 N随机数 N 固定格式见图 D.10。

N八位位组数： 32图 D. 10 随机数 N 固定格式其中：——随机数 N字段，长为32个八位位组，是由随机数生成算法生成的一个整数，也称为本地询问，即本地生成的随机数。

D.4.1.4 身份ID身份 ID 固定格式见图 D.11。

其中：-身份标识 ID_Id字段：表示身份类型，长度为2个八位位组。身份标识：1表示该字段的身份数据 ID_Data 字段：由X.509v3 证书的持有者名称、颁发者名称、序列号字段组成；其他值保留。

身份长度 ID_Length 字段：长度2个八位位组，标识身份数据字段的八位位组数。

身份数据 ID_Data 字段：为从证书中提取出的持有者名称 ID_DataHolder、颁发者名称 1D- Datalicensor、序列号字段 ID_DataSN。身份数据字段定义见图 D.12。

其中：一持有者名称 ID_DataHolder 字段：由长度字段与内容字段组成，其中长度字段为2个八位位组，表示内容字段的八位位组数；

颁发者名称 ID_Datalicensor 字段：由长度字段与内容字段组成，其中长度字段2个八位位组，表示内容字段的八位位组数；

序列号 ID_DataSN 字段：长度为4个八位位组，表示一个整数。

D.4.1.5 证书Cert证书 Cert 固定格式见图 D.13。

其中：一证书标识 Cert_Id字段：表示证书类型，长度为2个八位位组。证书标识定义：1表示该字段的证书数据为 X.509v3证书；其他值保留。

-证书长度 Cert_Length 字段：汐证书数据字段的八位位组数。

-证书数据Cert_Data 字段：为该属性字段的内容。

D. 4.1.6 ECDH 参数 Pararcon ECDH 参数 Parancon固定格式见图 D. 14。

其中：——参数标识 Pararco_Id 字段：表示参数类型。

参数标识为1时，参数内容以 OID 方式表示，参数长度字段表示参数内容的八位位组数，参数内容为 OID编码。本标准采用值为1.2.156.11235.1.1.2.1 的OID 表示国家密码管理局批准的 ECC 域参数，OID 编码采用 ASN.1/DER。

参数标识其他值保留。

参数长度 Paranco_Length 字段：表示参数内容的八位位组数。

参数内容 ParancDH_Info 字段：为 OID编码。

D.4.1.7 数字签名 Sig数字签名 Sig 固定格式见图 D.15。

ID Sig_AIg Sig_Val八位位组数：可变可变可变图 D. 15 数字签名Sig 固定格式其中：——身份 ID字段：定义见 D. 4.1.4。

-签名算法 Sig_Alg字段：定义见图 D.16。

Sig_ AlgLength SigAIgHASH Sig_Algid Sig_AlgPara八位位组数： 2 1 1 可变图 D. 16 签名算法 Sig_Val 字段定义其中：• 长度 Sig_Alglength 字段：为2个八位位组，表示签名算法标识、杂凑算法标识及参数的总长度。

• 签名算法标识 Sig_Algld 字段，定义如下：• 1 表示256 位的椭圆曲线数字签名算法，即 ECDSA-256；

• 2 表示 384位的椭圆曲线数字签名算法，即 ECDSA-384；

• 3表示 192位的椭圆曲线数字签名算法，即 ECDSA-192；

• 其他值保留。

• 杂凑算法标识 Sig_AlgHASH 字段，定义如下：• 1表示 SHA-256 杂凑算法；

• 其他值保留。

• 参数 Sig_AlgPara字段：表示签名算法的参数，定义如D. 4.1.6。

-签名值 Sig_Val字段：定义见图D.17。

其中：• 签名长度 Sig_Vallength 字段： 2个八位位组，表示内容子字段的八位位组数；

• 签名内容 Sig_Vallnfo 字段：为签名的值，将签名结果转化成的八位位组串。

D.4.1.8 MAC地址MAC 地址固定格式见图 D.18。

其中：MAC地址字段：表示实体的 MAC地址，长6个八位位组。

D.4.1.9 地址索引 ADDID地址索引 ADDID 固定格式见图 D.19。

MACL MAC2八位位组数： 6 6图 D. 19 地址索引 ADDID 固定格式其中：MAC地址字段：表示实体的 MAC地址，长为6个八位位组。

D.4.1.10 消息鉴别码 MIC消息鉴别码 MIC 固定格式见图 D.20。

其中：消息鉴别码 MIC 字段：长度20个八位位组，具体计算方法，在各分组内进行介绍。

D.4.1.11 证书验证结果 RES证书验证结果 RES 固定格式见图D.21。

RES_ Length（2）N.（32）N：（32）RES_Result （1） Cert」（可交）RES_Result，（1） Certz（可变）

注：括号内单元为八位位组数。

其中：长度 RES_Length 字段：为后面随机数，验证结果和证书的总长度。

一次性随机数 N 字段：定义如 D.4.1.3。

验证结果 RES_Result 字段：表示证书的验证结果，长为1个八位位组，验证结果定义见

表D.1。

[

表 D. 1 验证结果字段定义表

◎	表示证书有效
	表示证书的颁发者不明确
2	表示证书基于不可信任的根证书
3	表示证书未到生效期或已过期
4	表示签名错误
5	表示证书已吊销
6	表示证书未按规定用途使用
7	表示证书吊销状态未知
8	表示证书错误原因未知
9~255	保留

——证书字段 Cert：定义如 D.4.1.5。

注：如果为单向鉴别过程，则证书的验证结果中不包含一次性随机数2，验证结果2以及证书2。

D.4.1.12 复合的证书验证结果 MRES复合证书验证结果 MRES 固定格式见图 D.22。

其中：——证书验证结果 RES 字段：定义如 D.4.1.11；

签名 Sig字段：定义如D.4.1.7。

D.4.1.13 身份列表 List身份列表 List 固定格式见图 D.23。

List_IDNum （2）TD；（可交）ID2（可交）

注：括号内单元为八位位组数。

其中：-身份个数 List_IDNum 字段：表示身份列表中身份的个数，长为2个八位位组；

身份ID字段：定义如D.4.1.4。

D. 4.1.14 TLA 信息元素 TIE TLA 信息元素 TIE 固定格式见图D.24。

单播密码单播密码组搔密码鉴别和密钥管理鉴别和密钥管理（USK）（USK）（MSK）（AKM）套件计数（AKM）套件套件计数套件套件八位位组数： 2 4Xn 2 4X 4

注：m表示鉴别和密钥管理（AKM）套件计数字段的值，n表示单播密码套件计数的值。

其中：鉴别和密钥管理（AKM）套件计数字段：表示鉴别访问控制器 AAC或请求者 REQ支持的或选择的鉴别和密钥管理套件的个数；

鉴别和密钥管理（AKM）套件字段：表示鉴别访问控制器 AAC或请求者 REQ 支持的或选择的鉴别和密钥管理套件，m 为鉴别和密钥管理套件计数字段的值；

单播密码（USK）套件计数字段：表示鉴别访问控制器 AAC或请求者 REQ 支持的或选择的单播密码套件个数；

单播密码（USK）套件字段：表示接入设备鉴别访问控制器AAC 或请求者 REQ支持的或选择的单播密码套件，n为单播密码套件计数字段的值；

-组播密码（MSK）套件字段：描述接入设备鉴别访问控制器 AAC或请求者 REQ 支持的组播密码套件。

套件选择格式见图 D.25。

鉴别和密钥管理套件类型见表D.2。

单播密码套件类别见表 D.3。

组播密码套件类别见表D.4。

表 D.2 鉴别和密钥管理套件

OUI 3八位位组	类型1八位位组	含义
00-14-72		保留
00-14-72		TLA 证书鉴别和密钥管理
00-14-72	2	TLA 预共享密钥鉴别和密钥管理
00-14-72	3~255	保留
其他	0~255	保留

表 D.3 单播密码套件

OUI 3八位位组	类型1八位位组	含义
00-14-72		保留
00-14-72	1	SMS4-GCM
00-14-72	2~255	保留
其他	0~255	保留

表 D.4 组播密码套件

[

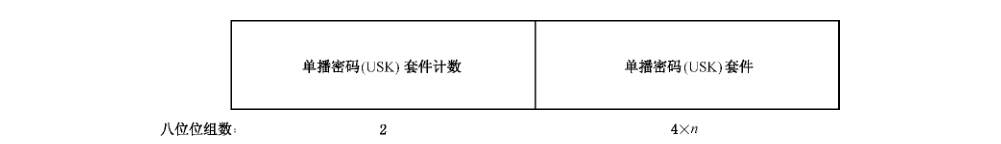

其中：——单播密码（USK）套件计数字段：表示鉴别访问控制器 AAC或请求者 REQ 支持的或选择的单播密码套件个数；

单播密码（USK）套件字段：表示接入设备鉴别访问控制器 AAC 或请求者 REQ支持的或选择的单播密码套件，n为单播密码套件计数字段的值。

D.4.1.16 邻居交换设备信息 NIE邻居交换设备信息 NIE 固定格式见图 D.27。

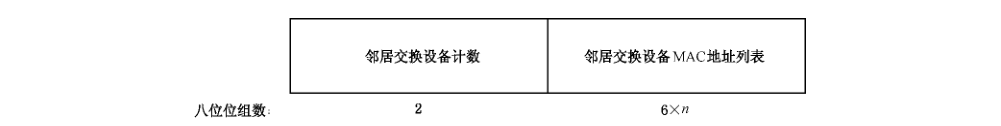

其中：一邻居交换设备计数字段：表示邻居交换设备的个数；

邻居交换设备 MAC地址列表：表示用户终端拥有的或者选择邻居交换设备的信息列表，这里用MAC地址表示交换设备的信息值。

D.4.1.17 邻居信息元素 Neighborltem邻居信息元素 Neighborltem 固定格式见图 D.28。

其中：-节点 MAC地址：表示邻居节点的信息，用其 MAC地址进行标识；

节点类型：第一个比特位有效，0表示为用户终端，1表示为交换设备；其余比特位保留。

D. 4.1.18 公钥信息 PKI公钥信息 PKI 固定格式见图 D.29。

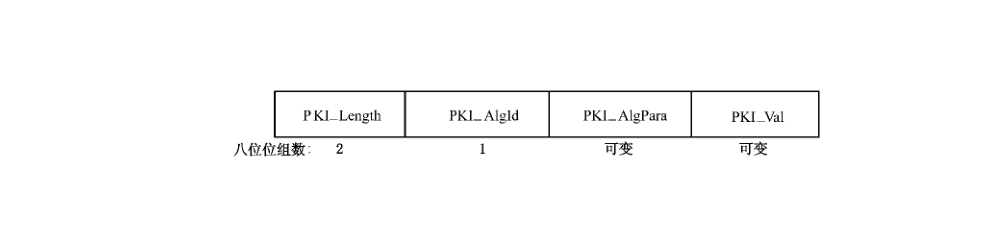

其中：——长度 PK1_Length：表示公钥算法标识、公钥算法参数和公钥值的长度。

-公钥算法标识 PK1_Algld：长度为1个八位位组。

值力1 表示 ECDSA-256；

值为2表示 ECDSA-384；

值为3表示 ECDSA-192；

其他保留。

公钥算法参数 PKI_AlgPara.定义如D.4.1.6；

一公钥值 PKI_Val字段：定义见图 D.30。

其中：一公钥长度 PKI_Vallength 字段：为2个八位位组，表示内容子字段的八位位组数；

一公钥内容 PKI_Vallnfo 字段：为公钥信息，在公钥算法标识为1时，其长度为49个八位位组。

D.4. 1.19；接入结果 ACCREs接入结果 AccREs 固定格式见图 D.31。

其中：接入结果字段的长度为1个八位位组。具体意义如下：0 表示接入成功，对应证书验证结果值为0；

1 表示无法验证证书，对应证书验证结果值为1；

2 表示证书错误，对应证书验证结果除。和1之外的其他值；

3 表示本地策略禁止；

其他值保留。

D.4.1.20 基密钥标识/交换基密钥标识 BKID/SWBKID基密钥标识/交换基密钥标识 BKID/SWBKID 固定格式见图 D.32。

其中：-BKID：基密钥标识，长度为16个八位位组，其计算方法为，BKID= KD-HMAC-SHA256（BK，MACAACII MACREQ）。其中“||”为链接操作，算法 KD-HMAC-SHA256 具体见附录 A. 4。

SWBKID：交换基密钥标识，长度为16个八位位组，其计算方法为，SWBKID=KD-HMAC- SHA256（SWBK,MACsw||MACsw2）。其中“||”为链接操作。

D.4.1.21 单播会话密钥索引/交换密钥索引 USKID/SWKeyID单播会话密钥索引/交换密钥索引 USKID/SWKeyID 固定格式见图 D.33。

USKID/SWKeylD比特数 2图 1D.33 单播会话密钥索引/交换密钥索引 USKID/SWKeyID 固定格式其中：USKID/SWKeyID：单播会话密钥索引/交换密钥索引，长度为2个比特位，其中比特0有意义。

D.4.1.22 组播会话密钥索引/站间密钥索引 MSKID/STAKeyID组播会话密钥索引/站间密钥索引 MSKID/STAKeyID 固定格式见图 D. 34。

其中：MSKID/STAKeyID：组播会话密钥索引/站间密钥索引，长度为2个比特位，其中比特0有意义。

D.4.2 数据元素封装格式在 TLSec 协议中，定义一种数据元素封装格式见图 D.35。

其中：一元素ID字段：表示元素在每一个分组中的元素身份标识。每个分组根据分组内包含的元素集合给每个元素分配一个分组内唯一的元素ID。元素 ID字段长为1个八位位组。

长度字段：表示元素信息字段的八位位组数。长度字段长为2个八位位组。

信息字段：表示元素的内容，对应于每个元素，其长度也不同，这将在每个分组中介绍元素时进行具体介绍。

D.4.3 TePA-AC 的 TAEPOL 协议TLA 协议分组都使用TePA-AC 标准中定义的 TAEPoL 协议进行封装，TAEPOL 协议在GB/T 15629.3 网络中其协议帧结构及各组成部分相对位置见图 D.36。

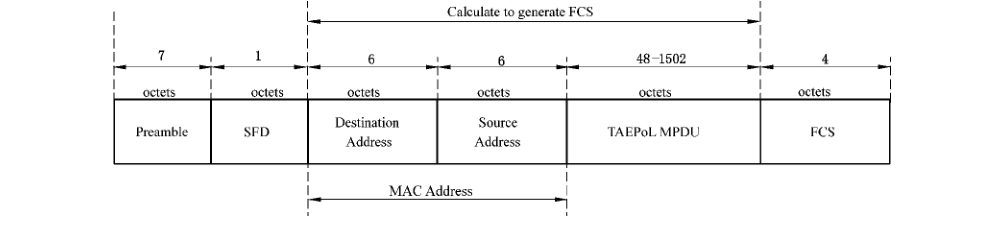

D.4.3.1 TAEPOL 协议各组成部分D. 4. 3.1. 1 前导码 Preamble IEEE802.3帧的前导码有7个字节（56位）交替出现的0和1，交替序列如下：预同步码=10101010101010101010101010101010101010101010101010101010即16进制的 AAAAAAAAAAAAAAAAAAAAAAAAAAAA D. 4. 3.1.2 帧首定界符 SFD IEEE802.3帧的SFD字段占1个字节，其比特模式为“10101011”，它紧跟在前导码后，用于指示一帧的开始。前导码的作用是使接收端能根据“1”、“0”交变的比特模式迅速实现比特同步，当检测到连续两位“1”（即读到帧起始定界符字段 SFD最末两位）时，便将后续的信息递交给 MAC 子层。

D. 4.3.1.3 MAC地址每个帧应包含两种地址字段：依次为目的地址字段和源地址字段。每种地址字段应包含48 比特，地址字段见图 D. 37。

D. 4.3.1.3.1 目的MAC地址目的地址字段规定该帧应发往的目的地。目的地址字段中的第1个比特位用作地址类型指示比特，以标识目的地址是单地址还是组地址。如果该比特位为“0”，表示目的地址为单地址；如果该比特位为“1”，表示目的地址字段中包含组地址，它标识连接到局域网上的0个、1个、多个或所有的站。第2个比特位用来区分本地管理地址和全球管理地址。对于全球管理地址，该比特置为“0”。如果地址是要本地分配的，则给比特置为“1”。注意，对于广播地址，该比特也置“1”。

D. 4.3.1.3.2 源 MAC地址源地址地段应标识启动发送该帧的站。在源地址字段中，第1比特是被保留并置成“0”。第2比特位用法同目的地址字段。

D. 4.3.1.4 完整性校验值 FCS完整性校验值 FCS字段，字段长度4个八位位组。该字段存放经CRC校验后产生的值。

D. 4.3.2 TAEPoL MPDU 结构TePA-AC 标准中 TAEPOL MPDU 在 GB/T 15629.3中的格式见图 D.38。

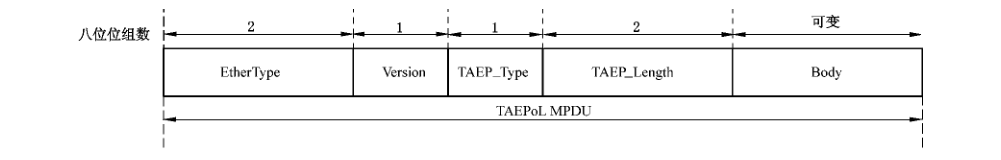

其中以太网类型（EtherType）字段长度为2个八位位组，定义见表 D.5。

表D.5 标准以太网类型分配

分配	值
EtherType	0x891b

D. 4.3.2.1 TAEPoL PDU 结构TAEPoL. 协议数据单元（TAEPOL PDU）为 TAEPOL MPDU 中除 EtherType 字段以外的部分，其格式见图 D.39。

D.4.3.2.2 协议版本 Version Version 字段长度为1个八位位组，用一个无符号数表示。它的值表示 TAEPoL 帧的发送端所支持的TAEPoL 协议版本。符合本附录的此字段值应为00000001。

D. 4.3.2.3 类型 TAEP_Type TAEP_Type字段长度为1 个八位位组，用一个无符号数表示。它的值标识所发送的帧的类型，定义如下：

a） TAEP-Packet：值 0000 0000 表示帧载有 TAEP 分组；

b） TAEPoL-Start：值 0000 0001 表示帧 TAEPoL-Start 帧；

c） TAEPoL-Logoff：值 0000 0010表示帧为 TAEPoL-Logoff 请求帧；

d） TAEPoL-Key：值为 0000 0011 表示帧为 TAEPoL-Key 帧；

e） TAEPoL-Encapsulated-ASF-Alert：值为 0000 0100，用于支持 AlertStandardForum （ASF）的Alerting 报文。

除上述5个值以外的所有其他值都是TAEPoL 为未来扩展保留的。

D.4.3.2.4 长度 TAEP_ Length TAEP_Length 字段长度为2个八位位组，用一个无符号二进制数表示。该字段的值定义了内容字段的长度；值。表示没有内容字段。

D.4.3.2.5 内容 Body如下：

a）在负载有 TAEP-Packet 的TAEPoL帧内，该字段包含如下定义的TAEP 分组；仅仅封装一个TAEP 分组。

b）在负载有 TAEPoL-Start 帧内，该字段包含如下所定义的 Hello；仅仅封装一个 Hello 或不封装任何内容。

c）在负载有 TAEPoL-Logoff 帧内，该字段包含如下所定义的Logoff；仅仅封装一个 Logoff 或不封装任何内容。

d）在负载有 TAEPoL-Key 帧内，该字段包含如下所定义的 Key Descriptor；仅仅封装一个 Key Descriptor。

e）在负载有 TAEPoL-Encapsulated-ASF-Alert 的帧内，此字段包含 ASF 描述的ASF 警告。

D.4.3.3 TAEPOL 协议下的数据帧根据 TAEPOLPDU 中类型字段的不同取值，构造出不同类型的数据帧。分别为以下：TAEP- Packet 帧、TAEPoL-Key 帧、TAEPoL-Start 帧、TAEPoL-Logoff 帧等。其中 TLA 协议分组使用TAEP-Packet 帧、TAEPoL-Key 帧进行封装。

D.4.3.4 TAEP 分组TAEP 分组用于在安全策略协商阶段、身份鉴别阶段及交换路径探寻阶段，完成请求者 REQ与鉴别访问控制器 AAC之间的TAEP 分组传递。TAEP 分组支持鉴别访问控制器和请求者之间、鉴别访问控制器和鉴别服务器之间的通信功能。TAEP 分组的格式见图 D.40。

其中：-Code 字段：长度1个八位位组，表示TAEP 分组的类型，该字段编码分配方式如下：1 Request 0000 0001；

2 Response 0000 0010；

3 Success 0000 0011；

4 Failure 0000 0100。

Identifier 字段：长度为1个八位位组，用于匹配 Request 和 Response 分组。

TB_ Length 字段：长度为2个八位位组，表示整个 TAEP 分组的八位位组数，即指包括Code、Identifier、Length 和 Data 所有字段的长度总和。

-Data 字段：长度可变，分组包含0个或多个八位位组，其格式由 Code 字段的值决定。

D. 4.3.4. 1 Request 和 Response当 Code 字段取值 Request 和 Response 时的TAEP分组格式定义见图D.41。

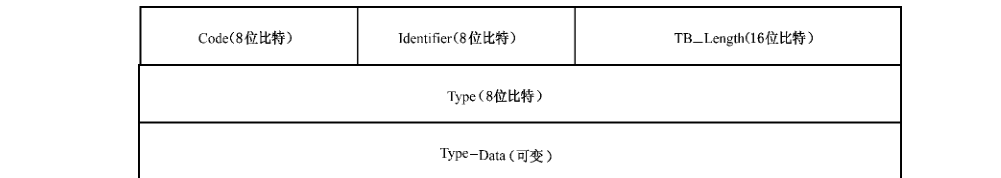

其中：Type 字段长度为1个八位位组，它表示 Request 和 Response 分组的类型，TePA-AC 中已定义部分类型，根据 TL.Sec 的应用需求，经申请增加如下的表D.6类型。

表 D.6 新增 Request 和 Reponse 分组类型定义

Type 值	定义
243	Neighbor SW Negotiation	Neighbor SW Negotiation 类型用于邻居用户终端间协商选择一个共同的邻居交换设备，用于后期站间密钥的建立过程。见D.9.8。
244	Neighbor information	Neighbor information 类型用于节点发现邻居节点过程。见D.5。
245	TAEP-CAAP	TAEP-CAAP 是一个局域网基于证书的鉴别协议。见D.7.1.3。

Policy Negotiation 类型用于节点之间协商安全策略，当 AAC 需要将自己支持的安全策略信息告知 REQ时，使用 Policy Negotiation 类型 Request 246 Policy Negotiation 分组；当REQ收到 AAC发送的Policy Negotiation 类型 Request 分组后，使用 Policy Negotiation 类型 Response 分组进行响应，告知AAC，自己所选择用于后续通信的安全策略信息。见D.6。

SW Routing Seek 类型用于节点探寻交换路径信息。当一个发送源节点需要发送数据包到一个目的节点时，需要根据它们之间的交换路径信息判断此次数据通信的类型，进而选择适用的保密通信策略。节点之间的交换247 SW Routing Seek路径信息就需要使用 SW Routing Seek 类型的 Request 分组来发起探寻分组，目的节点收到后，就是用 SW Routing Seek 类型的 Response 分组进行响应发送源节点。

D.4.3.4.2 Failure 和 Success当Code 字段取值 Failure 和 Success 时的TAEP 分组格式定义见图 D.42。 Failure 和 Success 分组不包含 Data 字段。

D. 4.3.5 TAEPoL-Key 数据帧D. 4.3.5.1 Key Descriptor 格式在完成安全策略协商阶段、身份鉴别阶段后，在密钥协商阶段时使用 TAEPoL-Key 帧在请求者REQ 与鉴别访问控制器AAC之间传递消息。

每一个 TAEPoL-Key 帧仅仅封装一个 Key Descriptor，用来描述密钥及其相关信息。Key Descriptor 的格式见图 D.43。

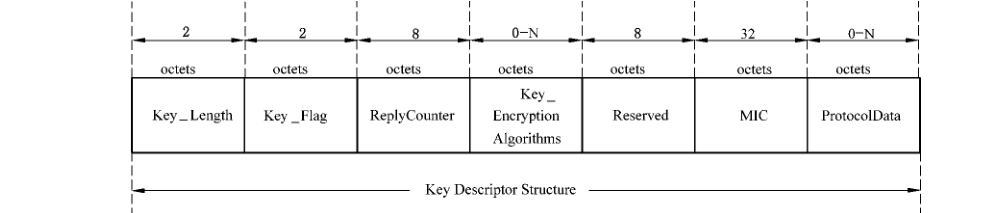

D.4.3.5.2 长度字段 Key_Length长度字段为2个八位位组长，是一个整数，表示包含长度字段在内的 Key Descriptor 中所有字段的八位位组数。

D.4.3.5.3 标识字段 Key_FLAG标识字段2个八位位组长，表示密钥的性质，其格式见图 D.44。

其中：一应答标识 ACK 为1个比特，当鉴别访问控制器发送的TAEPoL.帧要求被响应，则在帧中被置位，否则复位。请求者响应帧中的ACK 位使用和鉴别访问控制器发送帧的一样。

密钥类型 KeyType 为3个比特，用于表示 TAEPoL.帧的密钥交换协议的类型，见表D. 7。

表D.7 KeyType类型

KeyType 取值	意义
000	单播密钥
001	组播密钥
010	站间密钥
011	交换基密钥
100	交换密钥
101～111	保留

请求标识 Request 为1个比特，当请求者要求鉴别访问控制器开始一个密钥交换协议时，在请求者发送的帧中被置位。若鉴别访问控制器应请求者的要求开始一个密钥交换协议，鉴别访问控制器发送的帧中该位也置位，表示是请求者要求开始密钥交换协议的。

加密标识 Encryption 为1个比特，如果密钥数据 KeyData 字段中的Key 是密文，则该位置位，否则复位。

检验标识 MIC为1个比特，如果TAEPoL帧中包含 MIC值，该位置位，否则复位。

操作类型 OperationType 为2个比特，用于表示交互过程的类型，见表D.8。

表 D.8 OperationType 类型

OperationType 取值	意义
00	建立过程
01	更新过程
10	删除过程
11	保留

D. 4.3.5.4 重放计数器 ReplyCounter重放计数器 ReplyCounter 字段8个八位位组长，是一个整数。当其共享密钥建立以后，重放计数器初始化为0。请求者在响应一个 TAEPoL-Key 帧时，使用收到的帧中的重放计数器值作为重放计数器值。它是一个序列，协议用它来检查重放攻击。请求者在收到有效的TAEPoL-Key 帧后，递增收到帧中的重放计数器值作为自己的重放计数器值。鉴别访问控制器在收到有效的 TAEPoL-Key 帧后，递增收到帧中的重放计数器值作为自己的重放计数器值。有效的帧是指帧的MIC值校验正确。

D.4.3.5.5 算法字段 Key_ EncryptionAlgorithms算法 Key Encryption Algorithms 字段长度是可变的，该字段是一个 OID，采用DER编码。它表示MIC 字段使用的算法，该算法的选择需符合国家密码政策的规定。

D.4.3.5.6 保留字段 Reserved保留字段为八个八位位组。

D.4.3.5.7 MIC 字段消息完整性校验 MIC 字段为32个八位位组，采用 HMAC-SHA256 算法计算。它是 TAEPoL- Key 帧的MIC 值，包含帧的全部内容，在进行 MIC 计算时 MIC 字段屏蔽为0。

D.4.3.5.8 协议数据字段 ProtocolData协议数据字段是变长字段，包含用于密钥交换协议的附加数据，其封装格式见图 D.45。

其中：Key Descriptor 类型字段为1个八位位组，其中0x00保留；0x01～0xFF，用于分配给不同的协议。

根据 TLSec 的应用需求，经申请增加如下的表D.9类型。

表 D.9 新增 Key Descriptor 类型定义

Type 值	定义	描述
0x10	TLA 单播密钥协商协议	参见D.7.1.4
0x11	TLA 基于预共享密钥的鉴别及单播密钥管理协议	参见D.7.2
0x12	组播密钥通告	参见 D.8
0x13	TLA 站间密钥建立	参见D.9
0x14	TLA 交换基密钥建立	参见D.10.2
0x15	TL.A 交换密钥协商	参见D.10.3

D.5 邻居节点发现D.5.1 邻居节点发现过程概述新节点接入网络后，需要通过邻居节点发现过程来获取所有的邻居节点信息，同时也将自己的信息告知周围的邻居节点。邻居节点发现过程包含2个分组：邻居节点发现请求分组，邻居节点发现响应分组。其中邻居节点发现请求分组使用 Type=244,code=1 即 TAEP-Request-Neighbour Information/ TAEPoL.进行封装；邻居节点发现响应分组使用 Type=244,code=2 即 TAEP-Response-Neighbour Information/TAEPoL. 进行封装。

每个节点保存的邻居节点列表中，邻居节点信息元素固定格式见 D. 4.1.17。

邻居节点发现协议分组数据封装格式见图 D.46。

其中：——MessageType，表示消息分组所属的分组类别，定义如下表 D.10。

表 D.10 邻居节点发现协议分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	邻居节点发现请求分组
0x02	邻居节点发现响应分组
其余	保留

MessageData 数据：每种分组的消息数据MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D. 4.2。

D.5.2 邻居节点发现请求分组新节点加入网络后，主动构造“邻居节点发现请求分组”分组，以广播形式进行发送。该分组的目的MAC地址，使用广播MAC地址；源MAC地址是该新节点的MAC地址；该分组的主要字段为新节点的节点类型字段。

对于邻居节点发现请求分组，所有的节点收到后均不进行转发，只需提取发送节点的MAC信息及节点类型字段添加到自己的邻居节点列表中；之后，接收节点需构造邻居节点发现响应分组，发送给新节点。

邻居节点发现请求分组中，数据元素都采用D.4.2介绍的封装格式进行封装。分组中有效数据信息元素的集合及元素 ID 定义见表 D. 11。

表 D.11 邻居节点发现请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
新节点的节点类型	0	1	D.4.1.17
保留	1~255

其中：新节点 Node 的节点类型：表示新节点 Node是交换设备还是用户终端。

D.5.3 邻居节点发现响应分组节点若收到新节点发送的邻居节点发现请求分组，则说明该节点是新节点的邻居节点；该节点作为响应节点，将新节点信息添加到自己的邻居节点列表中后，还需构造邻居节点发现响应分组，告诉新节点自己的信息，以便于新节点收集邻居节点的信息。

邻居节点发现响应分组是单播消息，源MAC是响应节点的MAC地址，目的节点是新节点的MAC地址；该分组的主要字段为响应节点的节点类型字段。

邻居节点发现请求分组中，数据元素都采用 D.4.2介绍的封装格式进行封装。分组中有效数据信息元素的集合及元素 ID 定义见表 D.12。

表 D.12 邻居节点发现响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
响应节点的节点类型	0	1	D. 4.1.17
保留	1~255

其中：响应节点的节点类型字段：表示响应节点是交换设备还是用户终端。

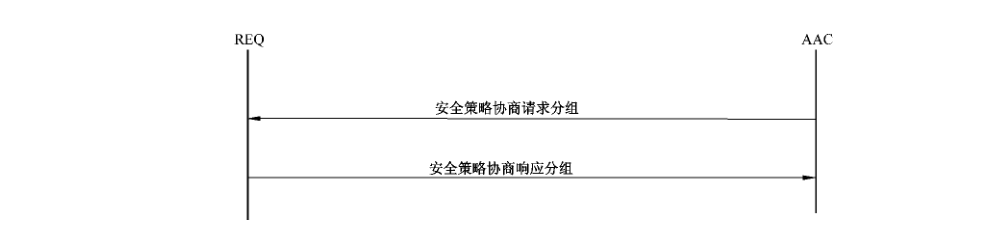

D.6 安全策略协商D.6.1 安全策略协商过程概述请求者 REQ 和鉴别访问控制器 AAC通过安全策略协商过程协商所使用的鉴别和密钥管理方法，包括鉴别及单播密钥管理方法，单播密码套件，组播密码套件等信息。安全策略协商过程包含2个分组：安全策略协商请求分组，以及安全策略协商响应分组。安全策略协商请求分组使用 Type=246，code=1的 TAEP-Request-Policy Negotiation/TAEPoL. 分组进行封装；安全策略协商响应分组使用Type=246,code=2 的 TAEP-Response-Policy Negotiation/TAEPoL 分组进行封装。协商过程见图 D.47。

安全策略协商协议分组数据封装格式见图 D.48。

其中：-MessageType，表示消息分组所属的分组类别，定义如下表 D.13。

表 D.13 安全策略协商协议分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	安全策略协商请求分组
0x02	安全策略协商响应分组
其余	保留

MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D. 4.2。

D.6.2 安全策略协商请求分组当用户设备试图接入网络或收到用户设备发出的 TAEPoL-Start 分组时，网络接入设备向客户端发送安全策略协商请求分组，该分组包含 TIEAac字段，描述 AAC 支持的所有鉴别和密钥管理套件及密码套件供 REQ 进行选择，并封装在 TAEP-Request/Policy Negotiation 中。

安全策略协商请求分组中，数据元素都采用 D.4.2介绍的封装格式进行封装。分组中有效数据信息元素的集合及元素ID定义见表D.14。

表 D.14 安全策略协商请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
AAC 支持的 TLA 信息元素 TIEAAC		可变	D. 4.1.14
保留	1~255

其中：AAC 支持的 TLA 信息元素 TIEAAC：表示AAC 所支持的TLA 信息元素，即AAC 所支持的鉴别和密钥管理套件以及密码套件等信息。

D.6.3 安全策略协商响应分组当请求者 REQ收到鉴别访问控制器AAC 发来的安全策略协商请求分组时，根据安全策略协商请求分组中的 TIEAc元素选择一种双方共有的鉴别和密钥管理套件及密码套件，或者 REQ结合本地策略，选择一种鉴别和密钥管理套件及密码套件，组成安全策略协商响应分组发送给鉴别访问控制器AAC，该分组封装在 TAEP-Response/Policy Negotiation 中。若 REQ 对安全策略协商请求分组中罗列的鉴别和密钥管理套件或密码套件都不支持，根据本地策略可丢弃该分组。

安全策略协商响应分组中，数据元素都采用 D.4.2介绍的封装格式进行封装。分组中有效数据信息元素的集合及元素 ID 定义见表 D.15。

表 D.15 安全策略协商响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
REQ 选择的 TLA 信息元素 TIEREQ		可变	D. 4.1.14
保留	1～255

其中：REQ支持的TLA 信息元素 TIEREQ元素：表示 REQ选择的TLA 信息元素，即 REQ选择的鉴别和密钥管理套件以及密码套件等信息；该字段中的鉴别和密钥管理（AKM）套件计数以及单播密码套件计数均为1。

当AAC 收到 REQ 回应的安全策略协商响应分组时，判断其中的 TIEREQ 字段是否有效，即 AAC是否支持 REQ选择的鉴别和密钥管理套件及密码套件，若不支持，则丢弃该分组；否则，根据 REQ选择的鉴别和密钥管理套件开始相应的核心鉴别过程。

鉴别过程可实现用户与网络之间的双向鉴别，也可仅完成网络对用户的单向鉴别。鉴别过程既可基于公钥证书，也可基于预共享密钥。公钥证书建议采用X. 509.v3证书。

D.7 鉴别和单播密钥管理D.7.1 基于证书的鉴别和单播密钥管理D.7.1.1 过程概述基于证书的鉴别和密钥管理过程，主要包括身份鉴别过程，单播密钥协商过程，组播/站间密钥通告过程及交换密钥建立过程，见图 D.49。

身份鉴别过程是基于三元实体利用公钥证书完成的。根据鉴别的安全等级不同，可分为单向鉴别和双向鉴别。单向鉴别过程仅完成网络对用户的鉴别；双向鉴别完成网络与用户之间的双向鉴别，既可以验证用户的合法性，也可以为用户验证接入网络的合法性。

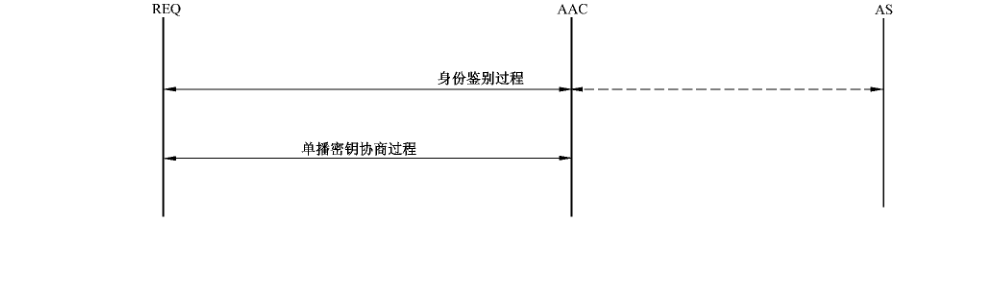

D.7.1.2 公钥证书D.7. 1.2.1 公钥证书格式凭借证书和私钥可以唯一地确定网络设备的身份，公钥证书是网络设备在网络环境中的数字身份凭证。通过与密码技术及安全协议相结合，确保公钥证书的唯一性、不可伪造性。

公钥证书格式定义见表 D.16。

表D. 16 公钥证书的格式

[

其中：公钥证书的版本号：指定证书的格式，以使具体的协议能提取该公钥证书的有效数据项；

证书的序列号：每个由AS颁发的公钥证书都需要分配一个唯一的序列号，由证书的序列号和证书颁发者的名称可以唯一确定证书持有者；

证书颁发者采用的签名算法：该字段指定了证书颁发者所采用的签名算法，包括签名算法名称、签名长度与签名者所使用的公钥长度；本部分采用国家密码管理委员会办公室批准的用于LAN 的椭圆曲线密码（ECC）体制实现签名算法；

证书颁发者名称：该字段指定证书颁发者的身份；

证书颁发者的公钥信息：该字段为证书颁发者的公钥信息；

证书的有效期：该字段用于规定公钥证书可以有效使用的时间，采用 UTC 时间格式，表示1970年1月1日0时到当前时间的秒数；

证书持有者名称：该字段指定证书持有者的身份；

证书持有者的公钥信息：该字段为证书持有者的公钥信息；

证书类型：该字段表示证书持有者的设备类型，即 REQ、AAC或 AS；

扩展：该字段保留，用于以后的打展应用；

证书颁发者对证书的签名：该字段由证书颁发者（AS）对该证书上的所有字段项进行签名得到。

D.7.1.2.2 ：公钥证书管理D.7.1.2.2.1 证书颁发申请证书时，先在AS处登记，AS对证书申请实体的身份进行确认后，按照申请者所需的安全等级为其制作和颁发证书。证书产生步骤如下：

a） AS产生实体的非对称密钥对；

b）检查公钥信息；

c）接受公钥信息；

d）添加公钥证书管理所需的数据；

e）计算公钥证书的签名；

f）审计记录登记，记录 AS 在公钥证书产生过程中的行为。

证书颁发可以采用拖拉模式，由一个证书本（数据库）记录所有用户的证书，用户需要时通过数据库提取出所需证书；另一种采用推进模式，证书生成后送给所有的用户或定期向用户发放。

D.7.1.2.2.2 证书吊销AS可以在证书到期之前吊销证书。具体的原因包括：

a）实体私钥的损坏或丢失；

b）实体请求吊销；

c）实体隶属关系的改变；

d）实体的终止；

e）实体的错误识别；

f） AS私钥的损坏；

g） AS的终止。

因此，应有一定的程序和快速的通信方法以便能安全而可鉴别地吊销，吊销应提供三种方式：一个或多个实体的一个或多个证书的吊销；

-由AS颁发的基于单个非对称密钥对的一系列公钥证书的吊销；

一由AS颁发的所有公钥证书的吊销。

在已知或怀疑AS的私钥泄露时，或在用于签发证书的非对称密钥对被更换时，后两项要求为吊销公钥证书提供了手段。无论公钥证书是过期还是被吊销，旧的公钥证书的拷贝应由可信任的第三方保留一段时间。

当实体或 AS 的私钥因某种原因而被取消时，颁发该公钥证书的AS应立即主动通知系统中的所有实体，所有有关的公钥证书都被吊销。可采取的形式有：由AS 鉴别并发送给所有实体的消息、由另一AS鉴别的消息，由可信任的第三方保存的一个在线的已吊销公钥证书列表以及公开已吊销或有效的公钥证书列表。

当一个公钥证书因被怀疑或已知某一私钥损坏而被吊销时，该私钥不能继续使用。如果数据已在吊销前签名，公钥证书应只用于验证，而且任何由该公钥证书加密的密钥材料（无论何种类型）都应在操作方便时更换。

吊销列表包括一个带时间戳的顺序表或公钥证书标识符表，以表示由 AS 吊销的公钥证书。在吊销列表中使用两种时间标记：一种是AS颁布的吊销日期和时间，另一种是已知或怀疑泄露的日期和时间。

如果知道泄露的日期和时间，就更加容易审计可疑消息。公钥证书在吊销列表上至少应保持到截止期为止。

一旦由于已知或怀疑泄露而执行吊销，如果签名是在怀疑密钥泄露之后进行的或签名日期无法确定，应认为使用有关私钥签发的信息不再有效。不能使用已吊销的公钥加密消息。

吊销列表应该由 AS注明吊销日期并进行签名，以使实体能确认该表的完整性，并确定颁发日期；

吊销列表由 AS定期发布，即使自上次发布之日起无任何变化。系统的所有实体都可以获得吊销列表，除非由法律、法规所排除在外的。

以下分发机制可用于吊销列表，包括：由可信任的第三方作消息/报告发送给每个用户；

由用户请求可信任的第三方提供指定公钥证书的当前情况；

向AS索取当前的吊销列表。

AS应定期生成并公布新的吊销列表。

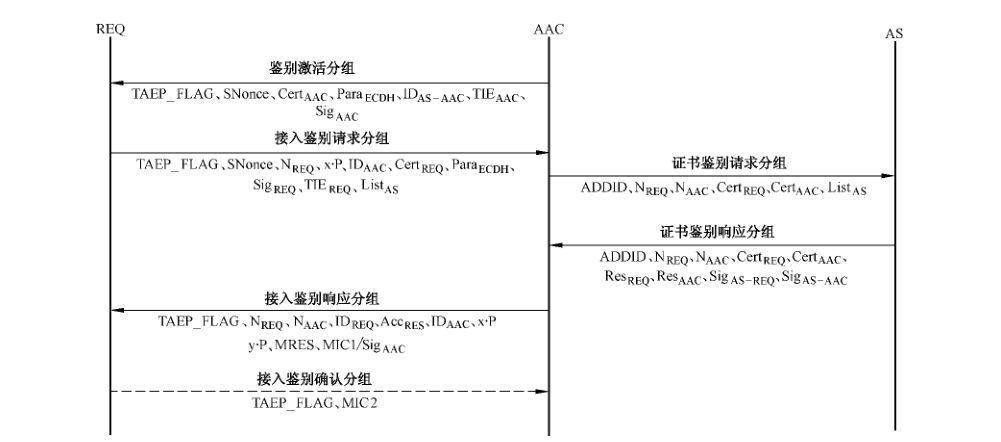

D.7.1.3 基于证书的鉴别协议 TAEP-CAAP D. 7. 1.3.1 基于证书的鉴别过程概述基于证书的鉴别过程包含6个分组，其中接入鉴别确认分组是可选分组，是否需要接入鉴别确认分组会根据鉴别激活分组的字段情况决定的。基于证书的鉴别过程见图 D.50。

基于证书的鉴别协议分组数据封装格式见图 D.51。

其中：-MessageType，表示消息分组所属的分组类别，定义如下表D.17。

表 D.17 TAEP-CAAP 类型分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	鉴别激活分组
0x02	接入鉴别请求分组
0x03	证书鉴别请求分组
0x04	证书鉴别响应分组
0x05	接入鉴别响应分组
0×06	接入鉴别确认分组
其余	保留

MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D. 4.2。

D.7.1.3.2 鉴别激活分组安全策略协商过程成功完成后，如果 AAC与 REQ 协商选择采用基于证书的鉴别和密钥管理策略，则 AAC 向 REQ发送鉴别激活分组。主要包括：标识 TAEP_FLAG、一次性随机数 SNonce（标识鉴别的新鲜性，亦称鉴别标识）、本地信任的AS身份 IDAsAAC、AAC 的证书 CertAA、ECDH 参数 ParaBcoH、TLA 信息元素 TIEAAC及 AAC的签名SigAAc。为了方便REQ选择鉴别证书，还可包含 AAC所信任的AS信息。该分组封装在 Code=1（Request），Type=245（TAEP-CAAP），MessageType = 0x01 的TAEP-Request-CAAP/TAEPoL. 中。

鉴别激活分组中，数据元素 SubData 都采用D.4.2介绍的封装格式进行封装。分组中有效元素的集合及元素ID定义见表D.18。

表D.18 鉴别激活分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
标识 TAEP_FL.AG 元素	0	1	D.4. 1.1
鉴别标识 SNonce 元素	1	32	D.4.1.2
本地信任的 AS 身份 IDAS.AAC 元素	2	可变	D. 4.1.4
AAC 的证书CertaAc元素	3	可变	D.4.1.5
ECDH 参数 ParaBcDH元素	4	可变	D. 4.1.6

表D. 18

信息元素	元素 ID	元素长度（八位位组）	定义
TLA 信息元素 TIEAAc元素	5	可变	D. 4.1.14
AAC 的签名 Sigaac元素	6	可变	D.4.1.7
保留	7~15
保留	16~255

其中：一标识 TAEP_FLAG：标识 TAEP_FLAG 的比特0、2有意义。当REQ实体与 AAC实体完成安全策略协商后进行证书鉴别过程，比特0（BK 更新标识）的值为0；当证书鉴别过程进行BK更新时，比特0（BK 更新标识）的值为1。

鉴别标识 SNonce：如果分组中标识 TAEP_FLAG 元素的比特0值为1，即如果是BK 更新过程，则此分组中鉴别标识 SNonce 为上一次证书鉴别过程中保存的鉴别标识；否则分组中的鉴别标识 SNonce 为鉴别访问控制器 AAC生成的随机数。

本地 AAC信任的AS身份 IDAsAAC：表示 AAC 信任的AS身份 ID。

AAC 的证书 CertAAc：表示 AAC的实体证书。

ECDH 参数 Pararcon：表示 ECDH 参数内容。

TLA 信息元素 TIEAAC:TIEAAC表示 AAC所支持的TLA 信息元素，也就是AAC 所支持的鉴别与密钥管理套件及密码套件，此字段的值应与安全策略协商过程中 AAC所发出的安全策略请求分组中的TIEAc字段值相同。

AAC 的签名Sigasc：表示 AAC 利用自己的常用私有密钥对鉴别激活分组除本元素外的其他所有元素进行的签名。该字段为可选字段。

当 REQ实体与 AAC实体进行通信时，REQ和 AAC选择采用证书鉴别和密钥管理方法，或 AAC的本地策略要求重新进行证书鉴别过程，或 AAC 收到 REQ实体的预鉴别开始分组时，AAC向 REQ实体发送鉴别激活分组，激活 REQ 实体进行证书鉴别。

REQ实体接收到由 AAC发送的鉴别激活分组后，进行如下处理：

a）检查鉴别激活分组中 TIEAac字段值与之前收到的安全策略协商请求分组中的TIEAxc字段值是否相同，如果不同，则丢弃该分组，否则执行b）；

b）检查鉴别激活分组中标识字段的比特0（BK 更新标识）的值，当值为1时执行c）操作；当值力0 时执行d）操作；

REQ实体检查鉴别激活分组中鉴别标识字段与上一次证书鉴别过程中保存的鉴别标识是否一致，若不一致，则丢弃该鉴别激活分组；否则执行d）操作；

d）如果收到的鉴别激活分组中包含 SIGAAc字段，则需要验证 SIGAAc字段的正确性，如果不正确则丢弃该分组，否则执行 e）；如果分组中不包含 SIGAAc字段，则直接执行 e）；

REQ 实体根据鉴别激活分组中的 AAC信任的鉴别服务器AS的身份标识ID 字段选择由该鉴别服务器AS 实体颁发的证书或者根据本地策略选择证书，产生用于ECDH交换的临时私钥x、临时公钥 x•P 和32个八位位组的 REQ询问，即随机数 NREQ，生成接入鉴别请求分组，发送给 AAC。

D. 7.1.3.3 接入鉴别请求分组接入鉴别请求分组主要包括：标识 TAEP_FLAG、鉴别激活分组中的一次性随机数 SNonce、本地生成的一次性随机数 NREQ、本地生成的临时公钥x•P、AAC 的身份信息ID、Ac（可根据鉴别激活分组中的AAC公钥证书 CertAac得到）、REQ选择的鉴别证书 CertREQ、ParaBcDH、REQ 信任的AS列表ListAs、TLA信息元素 TIEREQ及签名信息 SigREQ（利用 REQ的长期私钥计算得到）。若REQ所信任的AS 不止一个，该分组还可包含 REQ所信任的AS列表，方便AS系统的鉴别。

接入鉴别请求分组封装在 Code=1（Request）， Type=245（TAEP-CAAP）， MessageType = 0x02的 TAEP-Request-CAAP/TAEPoL 中。

接入鉴别请求分组中，数据元素 SubData 都采用D.4.2介绍的封装格式进行封装。分组中有效元素集合见表 D.19。

表 D.19 接入鉴别请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
标识 TAEP_FLAG 元素	0	1	D.4.1.1
鉴别标识 SNonce 元素		32	D.4.1.2
本地询问 NREQ 元素	2	32	D. 4.1.3
临时公钥 x•P元素	3	可变	D. 4. 1.15
AAC 的身份 IDAAc元素	4	可变	D.4.1.4
鉴别证书 CertREQ元素	5	可变	D. 4.1.5
ParaBCDH元素		可变	D.4.1.6
REQ 信任 AS列表 Listas元素	7	可变	D.4.1.13
TLA 信息元素 TIEREQ 元素	8	可变	D.4.1.14
签名 SigREQ 元素	9	可变	D. 4.1.7
保留	10~15
保留	16~255

其中：标识 TAEP_FLAG 元素：比特0、2.3有意义。本字段除比特 2（证书验证请求标识）、比特3（可选字段标识）以外的其他比特，应与AAC发送的鉴别激活分组中标识字段对应比特相同。

比特2（证书验证请求标识）为1表示 REQ要求验证 AAC 证书的有效性，为0表示不需要验证AAC 证书的有效性。当在比特0（BK 更新标识）为0时，比特2必须为1，即不是进行 BK更新时，必须验证 AAC证书的有效性。比特3（可选字段标识）为1表示分组中有可选字段，为0表示没有。

鉴别标识 SNonce：如果存在鉴别激活分组，则接入鉴别激活分组中的鉴别标识 SNonce 字段值应与接入鉴别激活分组中的鉴别标识 SNonce 字段值相同，如果没有鉴别激活分组，也即是由 REQ发起的 BK 更新的鉴别过程，那么接入鉴别请求分组中的鉴别标识 SNonce 值应与上一次证书鉴别过程中生成的鉴别标识相同。

本地询问 NREQ元素：由 REQ采用随机数生成算法生成。

临时公钥x•P元素：内容是 REQ生成的用于 ECDH 交换的临时公钥。

AAC的身份 IDAc元素：根据鉴别激活分组中的 AAC公钥证书CertAac 得到。

REQ 的证书 CertREQ元素：REQ的公钥证书。

ECDH 参数元素：和鉴别激活分组中的 ParaBcoH字段相同；当 REQ发起 BK 更新时，该字段和初次证书鉴别过程的鉴别激活分组中的 ECDH 参数字段相同。

REQ信任AS列表 ListAsREQ元素：该字段为可选字段，采用身份列表属性表示。身份列表的定义如D.4.1.13。内容包含 REQ实体信任的服务器，但不包含REQ 的证书颁发者。若REQ实体除了信任他的证书颁发者以外，还信任其他的某些实体，可以通过该字段通知鉴别服务器。

TLA 信息元素 TIEREQ元素：表示 REQ所选择的TLA 信息元素，也就是REQ所选择的鉴别与密钥管理套件及密码套件信息。该字段应与其在安全策略协商过程中发送的安全策略协商响应分组中的 TIEREQ字段值相同。

REQ 的签名 SigREQ元素：采用签名属性表示，是对本分组中除本字段之外所有数据字段的签名。

当 REQ实体收到 AAC的鉴别激活分组或 REQ实体需要进行 BK更新时，REQ实体发送接入鉴别请求分组给 AAC。AAC 收到 REQ实体发来的接入鉴别请求分组后，进行如下处理：

a）如果鉴别访问控制器 AAC发送了鉴别激活分组，则检查收到的分组中的 SNonce、ParaBcDH 字段值和鉴别激活分组中对应的字段值是否一致，如果有一个不一致，则丢弃该分组，否则执行

b）；如果鉴别访问控制器 AAC 没有发送鉴别激活分组，则检查SNonce 字段值和上一次证书鉴别过程中计算的鉴别标识是否一致，并检查 ParascoH 字段和上一次鉴别激活分组中的ParascoH是否一致，如果有一个不一致，则丢弃该分组；否则执行b）。

b）检查IDAAC与自己的身份是否一致，并检查 TIEREQ字段的值与安全策略协商过程中收到的安全策略协商响应分组中的 TIEREQ字段值是否一致，如果有一个不一致，则丢弃该分组；否则执行c）。

C）验证 REQ实体的签名，若验证不通过，则丢弃该分组；否则执行d）。

d）若标识字段的比特2为1或AAC的本地策略要求使用AS鉴别REQ实体的证书，则AAC生成证书鉴别请求分组，发往AS；否则执行e）操作。

AAC本地鉴别 REQ实体的证书，即根据本地缓存的 REQ实体证书的验证结果及其根据本地策略所定义的时效性确定 REQ实体证书的验证结果。若该证书鉴别结果成功，本地生成用于 ECDH 交换的临时私钥y、临时公钥x•P和32个八位位组的AAC 询问 NAAc（随机数），使用自己的临时私钥y和接入鉴别请求分组中 REQ实体的临时公钥 x•P进行ECDH计算，得到主密钥种子（x•y•P）abscissa，对其进行打展 KD-HMAC-SHA256（（x•y•P）abscissa, NAACII NREQ|| “base key expansion for key and additional nonce”），生成长度为16个八位位组的基密钥 BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256运算，得到长度32个八位位组的下一次证书鉴别过程的鉴别标识。然后设定接入结果为成功，同时标识字段的比特3（可选字段标识）置0，表示没有可选字段，构造没有可选字段的接入鉴别响应分组发送给 REQ实体。若 REQ实体证书鉴别结果不成功，AAC设定接入结果为相应内容，同时标识字段的比特3（可选字段标识）置0，表示没有可选字段。AAC 的询问 NAAc和 AAC的密钥数据（AAC 的临时公钥）可设置任意值，构造没有可选字段的接入鉴别响应分组发送给 REQ实体，然后解除与 REQ实体的链路验证。

D.7. 1.3.4 证书鉴别请求分组AAC 收到接入鉴别请求分组后，验证 TAEP_FLAG、SNonce、IDAAC、TIEREQ、ECDH 参数信息、签名信息 SigREQ，验证通过后，如果需要请求 AS 进行证书验证，则构造证书鉴别请求分组并发往 AS，否则直接丢弃接入鉴别请求分组。

证书鉴别请求分组主要包括：地址索引 ADDID（标识鉴别所服务的主体）、接入鉴别请求分组中的NREQ、本地生成的一次性随机数 NAAC、CertRFQ 和 CertAAC。若接入鉴别请求分组中包含 REQ信任的AS列表，则证书鉴别请求分组中也应包含该信息。

证书鉴别请求分组封装在 Code=1（Request），Type=245（TAEP-CAAP）， MessageType = 0x03的 TAEP-Request-CAAP/TAEP-AS-SVC中。

证书鉴别请求分组中，数据元素 SubData 都采用D.4.2介绍的封装格式进行封装。证书鉴别请求分组有效元素集合见表D.20。

表D.20 证书鉴别请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
ADDID 元素		12	D.4.1.9
AAC 询问 NAac元素		32	D.4. 1.3
REQ 询问 NREQ 元素		32	D. 4.1.3
REQ的证书CertREQ元素	3	可变	D.4.1.5
AAC 的证书 CertsAc元素	4	可变	D.4.1.5
REQ 信任 AS 列表 ListAS REQ元素	5	可变	D. 4.1.13
保留	6
保留	7~15
保留	16~255

其中：ADDID 元素：表示 MACAACII MACREQ；

AAC 询问 NAAc元素：由 AAC 采用随机数生成算法生成；

REQ询问 NREQ元素：该字段应与收到的接入鉴别请求分组中的NREQ字段值相同；

REQ 的证书 CertREQ元素：该字段和接入鉴别请求分组中 REQ的证书字段相同；

AAC 的证书CertAAc元素：内容包含 AAC的证书；

REQ信任 AS列表 ListasREQ元素：本字段值应与 REQ实体发送的接入鉴别请求分组中的REQ 信任的AS服务器列表字段相同。

若接入鉴别请求分组中的标识 TAEP_FLAG指示要进行证书验证或AAC自己需要进行证书验证，AAC 向 AS发送证书鉴别请求分组。

AAC接收到 REQ实体发送的接入鉴别请求分组并向AS发送证书鉴别请求分组后，在证书鉴别请求分组超时时间内不对REQ实体发送的接入鉴别请求进行处理。

AS收到证书鉴别请求分组后，进行如下处理：

a）如果此次鉴别过程为单向鉴别，则只需验证请求者 REQ 的证书CertREQ，如果是双向鉴别则需要同时验证鉴别访问控制器 AAC的证书 Certaac 和请求者 REQ 的证书 CertREQ，参照RFC3280进行的证书的验证，若无法验证，则将相应证书的验证结果置为证书的颁发者不明确，否则验证证书的状态，然后执行b）；

根据证书的验证结果，构造证书鉴别响应分组，并且附加相应的签名，发往鉴别访问控制器AAC。

D.7.1.3.5 证书鉴别响应分组AS收到证书鉴别请求分组后，验证 CertREQ 和 CertAAc证书的有效性，构造证书鉴别响应分组返回给 AAC。

证书鉴别响应分组主要包括：地址索引 ADDID、证书验证结果及 REQ信任的AS对证书验证结果的签名 SigASREQ、AAC所信任的 AS 的签名 Sig,ASAAC。其中证书验证结果包含 NREQ、NAAC、CertREQ、CertAAC、REQ 证书的验证结果 ReSREQ 与 AAC证书的验证结果 ResAAc。若AAC 和 REQ信任的AS相同，则证书鉴别相应分组中的签名只存在一个。

证书鉴别响应分组封装在 Code=2（Response），Type=245（TAEP-CAAP），MessageType = 0x04的TAEP-Response-CAAP/TAEP-AS-SVC中。

证书鉴别响应分组中，数据元素 SubData 都采用D.4.2介绍的封装格式进行封装。证书鉴别响应分组有效元素集合见表D.21。

表D.21 证书鉴别响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
ADDID 元素	0	12	D.4.1.9
证书的验证结果元素		可变	D. 4.1.11
REQ 信任的服务器签名 SigAS REQ 元素	2	可变	D. 4.1.7
AAC 信任的服务器签名 SigAs-Anc元素	3	可变	D. 4.1.7
保留	4~15
保留	16~255

其中：ADDID 元素：表示 MACAACIIMACREQ，该字段值和证书鉴别请求分组中的ADDID 字段的值相同。

证书的验证结果元素：字段中的第一个一次性随机数值和证书鉴别请求分组中的AAC询问值相同，第二个一次性随机数值和证书鉴别请求分组中的 REQ 询问值相同。字段中的第一个证书及结果对应于证书鉴别请求分组中的 REQ 证书，第二个证书及结果对应于证书鉴别请求分组中的AAC证书。如果此次鉴别为单向鉴别过程，则证书的验证结果字段中不包含一次性随机数 2.验证结果2，证书2。也即不包含请求者 REQ的询问 NREQ、鉴别访问控制器AAC 的验证结果，以及鉴别访问控制器 AAC的证书。

REQ信任的服务器签名 SigAsREQ元素：对本分组中证书的验证结果字段的签名，本字段为可选字段，如果 REQ证书的验证结果证书的颁发者不明确，则证书鉴别响应分组不包含此字段。

AAC信任的服务器签名 Sig心sAAC元素：对本分组中除本字段和 ADDID 字段之外所有数据字段的签名。本字段为可选字段，如果对证书验证结果进行签名的鉴别服务器 AS 和 AAC信任的鉴别服务器AS 相同，则不包含此字段。如果 AAC证书的验证结果为颁发者不明确，则证书鉴别响应分组中也不包含此字段。

AS收到证书鉴别请求分组后，向 AAC发送证书鉴别响应分组。AAC 收到证书鉴别响应分组后，进行如下处理：

a）根据ADDID 确定对应的证书鉴别请求分组，检查证书的验证结果字段中的第一个一次性随机数值与自己在证书鉴别请求分组中的AAC 的询问是否相同，若相同，则执行 b）操作；否则，丢弃该分组。

b）如果分组中含有两个签名字段，则检查SIGAsAsc字段是否正确，若不正确，则丢弃该分组，否则执行c）；如果分组中只含有一个签名字段，即表明对证书验证结果进行签名的鉴别服务器 AS也是鉴别访问控制器AAC所信任的鉴别服务器AS，则检查 SIGAsREQ字段是否正确，若不正确，则丢弃该分组，否则执行c）。

c）检查证书验证结果中，REQ 的证书验证结果是否合法，如果为合法，执行d）；如果不合法则执行e）。

d）如果本地生成用于 ECDH 交换的临时私钥y和临时公y•P，使用自己的临时私钥y和 REQ的临时公钥x•P 进行ECDH 计算，得到密钥种子（x•y•P）absissa，对其进行扩展 KD-HMAC- SHA256（（x •y •P） abscissa, NAAC|| NREQ| |“base key expansion for key and additional nonce”），生成长度为16 个八位位组的基密钥 BK 和长度32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256 运算，得到长度32个八位位组的下一次证书鉴别过程的鉴别标识并保存。然后设定接入结果为成功，构造接入鉴别响应分组发送给 REQ实体。若接入鉴别请求分组中 REQ 要求验证 AAC 证书，则接入鉴别响应分组中标识字段的比特3（可选字段标识）置1，表示有可选字段；否则置0，表示没有可选字段。

AAC设定接入结果为不成功，AAC的询问 NAac和 AAC的密钥数据（AAC 的临时公钥）可设置任意值。构造接入鉴别响应分组发送给 REQ，然后解除与 REQ 实体的链路验证。若接入鉴别请求分组中 REQ实体要求验证 AAC证书，则接入鉴别响应分组中标识字段的比特3（可选字段标识）置为1，表示有可选字段；否则置为0，表示没有可选字段。

D. 7. 1.3.6 接入鉴别响应分组AAC收到证书鉴别响应分组后，验证 NREQ、NAAc、SigAsAAC等，若无效，则直接丢弃，否则构造接入鉴别响应分组返回给 REQ。

接入鉴别响应分组主要包括：标识 TAEP_FLAG、NREQ、NAAC、IDREQ（可根据 CertREQ 得到）、接入结果、IDAAC、REQ 密钥数据x•P、本地生成的临时公钥y•P、复合的证书验证结果 RES及AAC 生成的消息鉴别码 MIC1。如果在之前的鉴别激活分组中没有 AAC 的签名SigAsc字段或者此次鉴别过程没有鉴别激活分组，则分组中不需要计算消息鉴别码 MIC1，而是需要计算签名 Sigaxc。其中复合的证书验证结果 RES为证书鉴别响应分组中除 ADDID 之外的其他内容。

接入鉴别响应分组封装在 Code=2（Response），Type=245（TAEP-CAAP），MessageType = 0x05的 TAEP-Response-CAAP/TAEPoL. 中。

接入鉴别响应分组中，数据元素 SubData 都采用D.4.2介绍的封装格式进行封装。接入鉴别响应分组有效元素集合见表D.22。

表 D.22 接入鉴别响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
标识 TAEP_FLAG 元素		1	D. 4.1.1
REQ 询问 NREQ 元素	1	32	D.4.1.3
AAC询问 NAAC元素	2	32	D.4.1.3
接入结果 AccREs元素	3	1	D.4.1.19
REQ 密钥数据 x•P元素	4	可变	D.4.1.15
AAC 密钥数据y•P元素	5	可变	D.4.1.15

表D.22

信息元素	元素 ID	元素长度（八位位组）	定义
AAC 的身份 IDAAc元素	6	可变	D. 4.1.4
REQ 身份 IDREQ 元素	7	可变	D. 4.1.4
复合的证书验证结果 MRES 元素	8	可变	D. 4.1.14
消息鉴别码 MICI元素	9	20	D.4.1.10
AAC 的签名 SigAxc字段	10	可变	D.4.1.7
保留	11~15
保留	16~255

其中：标识 TAEP_FLAG 元素：比特0、1、3有意义。本字段比特0、比特1应与REQ实体发送的接入鉴别请求分组中标识字段值相同。比特3（可选字段标识）由 REQ实体根据上下文环境设置。比特3（可选字段标识）为1表示分组中有可选字段，为0表示没有。

REQ 询问 NREQ元素：本字段值应与 REQ实体发送的接入鉴别请求分组中 REQ实体的询问字段值相同。

AAC 询问 NAnc元素：本字段值应与AAC 发送的证书鉴别请求分组中 AAC的询问字段值相同。

ACCREs字段：表示接入结果。

REQ密钥数据x•P元素：x•P是REQ实体生成的用于 ECDH 交换的临时公钥，本字段值应与 REQ实体发送的接入鉴别请求分组中 REQ实体密钥数据字段值相同。

AAC密钥数据y•P元素：y•P是AAC 生成的用于 ECDH 交换的临时公钥。

AAC的身份 IDAAc元素：表示 AAC 的身份标识 ID，定义同D.4.1.4。

REQ 的身份 IDREQ元素：表示 REQ的身份标识ID，定义同D.4.1.4。

复合的证书验证结果 MRES字段：其定义如 D.4.1.12。此字段仅在双向鉴别过程中需要包含在接入鉴别响应分组中。若存在，则由证书鉴别响应分组中除ADDID 外的其他各个字段组成，并且内容和它们相同。其中签名为请求者 REQ 信任的鉴别服务器AS的签名SigasRBQ；它是对复合的证书验证结果 MRES 中证书的验证结果字段的签名。

消息鉴别码 MIC1 字段定义如 D.4.1.10，其计算过程为：• AAC使用自己的临时私钥y和接入鉴别请求分组中 REQ 的临时公钥x•P进行 ECDH 计算，得到主密钥种子（x•y•P）absriss；

• AAC对主密钥种子进行打展 KD-HMAC-SHA256（（x •y•P）absisan, NAAC || NREQ| |“base key expansion for key and additional nonce”），生成长度为16个八位位组的基密钥BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA- 256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识；

• 利用BK对接入鉴别响应分组中除消息鉴别码 MIC1 字段外的所有字段计算的杂凑值作消息鉴别码 MIC1 的值。

—签名 SigAAc字段：采用签名属性表示，是对本分组中除本字段之外所有数据字段的签名。

接入鉴别响应分组只需要包含 SIGAc字段和消息鉴别码 MIC 字段二者之一即可；如果在此次身份鉴别过程中存在鉴别激活分组，且鉴别激活分组包含 SIGAAC字段，则此分组中只包含消息鉴别码MIC 字段；如果此次身份鉴别过程不存在鉴别激活分组或者鉴别激活分组中没有包含 SIGAc字段，则此分组中只包含 SIGAAc字段；

REQ实体收到接入鉴别响应分组后，进行如下处理：

a）根据IDAAc和 IDREQ的身份判断是否对应当前接入鉴别请求分组的接入鉴别响应分组，若不是，则丢弃该接入鉴别响应分组；否则，执行 b）操作；

b）检查标识字段的比特0、比特1与自己发送的接入鉴别请求分组中相应字段的值是否相同，若不同，则丢弃该分组；否则执行c）操作；

c）比较分组中请求者 REQ 密钥数据x•P字段值与自己发送的接入鉴别请求分组中的x• P字段值是否一致，若不一致，则丢弃该分组，否则执行d）；

d）比较 REQ 实体的询问 NREQ 与自己在接入鉴别请求分组中发送的 NREQ是否相同，若不同，则丢弃该分组；否则，执行 e）；

e）如果收到的接入鉴别响应分组中含有鉴别访问控制器AAC 的签名SIGAAc字段，执行f）；否则执行h）；

f）验证 SIGAAC的正确性，如果不正确，则丢弃该分组，否则执行gg）；

g）查看分组中的AccRs字段，如果接入结果不成功，则得知不能访问该网络，鉴别过程结束；否则执行 h）；

h）若REQ在接入鉴别请求分组中不要求进行证书验证，则执行i）；否则，REQ 在复合的证书鉴别结果中查找自身所信任的AS的签名，验证 SigAsREQ的正确性，若不正确，则丢弃该接入鉴别响应分组；否则检查 AAC证书的鉴别结果是否有效，若无效，丢弃该分组；若有效，则执行

i）；

i）请求者 REQ根据鉴别访问控制器 AAC 的临时公钥y•P 和自己的临时私钥 x进行 ECDH计算，得到密钥种子（x•y•P） absriase，对其进行扩展 KD-HMAC-SHA256（（x •y•P）aboscisa，NAACIINREQ|| “base key expansion for key and additional nonce”），生成长度为16个八位位组的基密钥 BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识；

如果收到的接入鉴别响应分组中含有鉴别访问控制器 AAC的签名SIGAAC字段，则执行1）；否则执行k）；

k）验证消息鉴别码 MIC1 字段的正确性，如果不正确，则丢弃分组，否则执行1）；

l 如果收到的接入鉴别响应分组中含有消息鉴别码 MIC1 字段，则是否发送接入鉴别确认分组是可选的；如果收到的分组中含有鉴别访问控制器 AAC的签名SIGAAc字段，则需要构造接入鉴别确认分组，发送给鉴别访问控制器 AAC。

在证书鉴别过程中，要进行 ECDH 协商出基密钥。对于 ECDH 算法，做以下说明：

a）临时私钥x、y是在［1..n-1］间的整数，n是椭圆曲线域参数中基点P的阶；

b）临时公钥x•P、y•P是椭圆曲线域参数定义的椭圆曲线上的点；

ECDH 协商出来密钥种子（x•y•P）absiso是x•y•P的x坐标，x•y•P 不能是无穷远点。

D.7.1.3.7 接入鉴别确认分组REQ 收到接入鉴别响应分组后，验证 NREQ、IDREQ、SigAsREQ 等，若无效，则直接丢弃，否则构造接入鉴别确认分组返回给 AAC。如果收到的接入鉴别响应分组中包含 AAC 的签名 SigAAc，则接入鉴别确认分组就是必须的。如果收到的接入鉴别响应分组中不包含 AAC的签名 SigAAc.而是包含了消息鉴别码 MIC1 字段，则接入鉴别确认分组就是可选的。接入鉴别确认分组主要包括：标识 TAEP_FLAG 及消息鉴别码 MIC2。

接入鉴别确认分组封装在 Code=2（Response）， Type=245（TAEP-CAAP），MessageType = 0x06的 TAEP-Response-CAAP/TAEPoL 中。

接入鉴别确认分组中，数据元素 SubData 都采用 D.4.2介绍的封装格式进行封装。接入鉴别确认分组有效元素集合见表D.23。

表D.23 接入鉴别确认分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
标识 TAEP_FLAG 元素	。	1	D.4.1.1
消息鉴别码 MIC2元素	1	20	D. 4.1.10
保留	2~15
保留	16~255

其中：标识 TAEP_FLAG 元素：比特0有意义。本字段比特0应与REQ实体发送的接入鉴别请求分组中标识字段值相同。

消息鉴别码 MIC2元素，计算过程为：

a） REQ使用自己的临时私钥 x和接入鉴别响应分组中 AAC的临时公钥y•P进行 ECDH 计算，得到主密钥种子（x•y•P）absciss；

b） REQ 对主密钥种子进行扩展 KD-HMAC-SHA256 （（x•y•P）absdiss,NAAc || NREQ | |"base key expansion for key and additional nonce”），生成长度为16个八位位组的基密钥 BK 和长度为32个八位位组的下一次证书鉴别过程的鉴别标识种子，然后对该鉴别标识种子进行 SHA-256运算，得到长度为32个八位位组的下一次证书鉴别过程的鉴别标识；

c）利用BK对接入鉴别确认分组中除消息鉴别码 MIC2 字段外的所有字段计算的杂凑值作为消息鉴别码 MIC2 的值。

鉴别访问控制器 AAC在发送接入鉴别响应分组给请求者之后，如果发送的接入鉴别响应分组中包含的是鉴别访问控制器 AAC 的签名SIGAAc字段，则鉴别访问控制器 AAC需要等待收到接入鉴别响应分组之后才能进行后续的密钥协商过程；如果发送的接入鉴别响应分组中包含的是消息鉴别码MICI 字段则可直接开始后续的密钥协商过程。

鉴别访问控制器 AAC在收到请求者 REQ发送的接入鉴别确认分组之后，要验证分组中消息鉴别码 MIC2 字段的正确性，如果正确，则意味着请求者 REQ具有和自己一致的基密钥 BK，就可以开始后续的密钥协商过程，否则就解除与请求者 REQ之间的链路验证。

AAC根据证书鉴别响应分组中 REQ证书的验证结果 ResREQ 及本地策略，决定是否允许客户端REQ接入，再向 REQ 发送鉴别结果分组 TAEP-Success 或 TAEP-Failure。

REQ收到接入鉴别响应分组后，验证 SigAAc及其他字段，若无效，则直接丢弃；否则，根据AAC证书的验证结果 ResAAC及本地策略，决定是否接入该网络，若拒绝接入网络，可向 AAC发送 TAEPOL- Logoff。基于证书的核心鉴别过程成功完成后，AAC和 REQ分别根据对方的临时公钥与本地的临时私钥进行 ECDH计算，并将结果与双方生成的一次性随机数 NAAc、NREQ 通过哈希计算得到下一次鉴别标识 SNonce，用于鉴别更新时双方的同步锁定。

需要说明几点：

a）基于证书的核心鉴别过程支持双向与单向鉴别，若使用单向鉴别，则AS 无需对 AAC 的证书CertAAC进行验证，即证书鉴别请求、证书鉴别响应及接入鉴别响应等分组中均不包含CertAAC、ResAAC等字段。

b）该协议功能高度集中，即可实现双向鉴别，又可实现单向鉴别，还支持鉴别更新以及简化的鉴别更新。所谓简化的鉴别更新就是指不需要 AS 验证证书，AAC与 REQ之间的直接签名验证，反映在分组中的内容上，就是接入鉴别响应分组中不包含复合的证书验证结果字段。简化的鉴别过程只能用作鉴别更新过程，不能用作客户端与网络连接时的首次鉴别。

TAEP-CLAP 提供了 AAC与REQ之间对ECDH交换结果的一致性验证机制。文中描述了两种验证机制：

1）在鉴别激活分组中添加 AAC 的签名，然后在接入鉴别响应分组中不再附加签名，而是利用协商出来的BK 计算分组的消息鉴别码消息鉴别码 MIC1。在这种机制下，REQ 可以验证 AAC 的签名，也可以通过验证 AAC利用 BK 计算的消息鉴别码 MIC1 来验证它们拥有一致的BK。这种机制下接入鉴别确认分组就是可选的。

2）在鉴别激活分组中不附带 AAC的签名，而是在接入鉴别响应分组中附带签名，之后 AAC需要等到接收到 REQ 发送的接入鉴别确认分组后验证 REQ 利用 BK 计算的消息鉴别码MIC2，进行确认后方可确认与 REQ拥有一致的BK，之后就可以开始密钥协商的过程了。

D.7.1.4 单播密钥协商D.7.1.4.1 单播密钥协商过程概述基于证书的鉴别和密钥管理方法中，密钥管理包括单播密钥协商与组播密钥通告过程。TLA 的密钥管理协议在单播密钥协商协议的请求分组中添加消息鉴别码 MIC 校验字段，防止 Dos 攻击。其中，该消息鉴别码 MIC字段利用鉴别过程协商的BK 计算得到；此外，在密钥协商协议的分组定义中，添加标识业务类型字段，实现不同业务不同密钥。

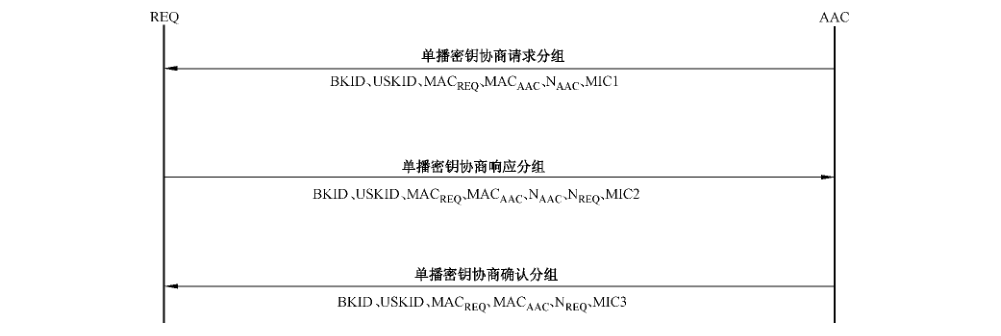

单播密钥协商使用预共享密钥完成单播会话密钥的协商，建立 USKSA。单播密钥协商过程见图 D.52。

单播密钥协商协议分组使用 TAEPoL-Key 帧封装，其协议数据字段中 Key Descriptor 类型取值为0x10，其协议数据字段中的数据字段封装格式见图 D.53。

其中：-MessageType，表示消息分组所属的分组类别，定义如下表 D.24。

表 D.24 单播密钥协商协议分组 Messagelype 子类型定义

MessageType 值	定义
0x00	保留
0x01	单播密钥协商请求分组
0x02	单播密钥协商响应分组
0x03	单播密钥协商确认分组
其余	保留

-MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D.4.2。

D. 7. 1.4.2 单播密钥协商请求分组D. 7. 1.4.2.1 帧格式D.7.1.4.2.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG. ACK=1 Key_FLAG. KeyType=000（单播密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.7.1.4.2.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NAAC。分组中的协议数据的集合及元素 ID定义见表 D.25。

表 D.25 单播密钥协商请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
BKID	0	16	D.4.1.20
USKID	1	1	D.4.1.21
MACREQ	2	6	D. 4.1.8
MACAAC	3	6	D.4.1.8
NAAC	4	32	D. 4.1.3
保留	5~15
保留	16~255

其中：-BKID：表示当前作为共享密钥的基密钥，其定义见 D. 4.1.20；

USKID：其中比特0标识当前协商的单播会话密钥，其他位保留；本字段的比特0在BKSA建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在。和1之间翻转，其定义见 D.4.1.21；

MACREQ：请求者 REQ的MAC地址，其定义见D.4.1.8；

MACAAC：鉴别访问控制器 AAC 的MAC地址，其定义见 D.4.1.8；

Naac:AAC询问字段定义见D. 4.1.3；若标识 Key_FLAG 字段的 OperationType 字段的值力00，则 AAC的询问为 AAC产生的随机数；若标识 Key_FLAG 字段的 OperationType 字段的值为01 或者10，则AAC询问为上一次单播密钥协商过程所协商的值。

D. 7. 1.4.2.1.3 消息鉴别码 MIC该消息鉴别码 MIC 字段记为 MICI，是鉴别访问控制器 AAC 利用鉴别过程协商的BK 计算得到。

目的为防止 Dos 攻击，其定义见 D.4.1.10。

D. 7. 1.4.2.2 处理过程在AAC完成基于证书鉴别过程并建立有效的 BKSA后，或进行单播密钥更新时，AAC向 REQ发送单播密钥协商请求分组开始与 REQ进行单播密钥协商。

REQ接收到与其相关联的AAC发送的单播密钥协商请求分组后，进行如下处理：

a）首先检查 BKID 所指BKSA 是否有效，若无效，则丢弃该分组；否则检查标识 Key_FLAG 字段的 OperationType 字段的值，若为00，则执行c）；若01，则检查 USKID 所指的USKSA是否有效，若有效，则丢弃该分组；否则，执行b）操作。

b）检查 AAC 询问与本地保存的值是否相同，若不同，则丢弃该分组；否则，执行c）操作。

c）验证消息鉴别码 MIC 的正确性，如果消息鉴别码 MIC 不正确则丢弃该分组，否则执行d）。

d） REQ 利用随机数产生器产生 REQ询问 NREQ，然后计算 KD-HMAC-SHA256（BK,ADDIDII NAACII NREQ|| “pairwise key expansion for unicast and additional keys and nonce”），其中NAAC为AAC 询问，NREQ为REQ 询问。生成80个八位位组，前48个八位位组为单播会话密钥（第一个 16 个八位位组为单播加密密钥 UEK，第二个 16 个八位位组为消息鉴别密钥MAK，第三个 16个八位位组为密钥加密密钥 KEK）。最后32个八位位组为下一次单播会话密钥协商过程的 AAC 询问的种子，即协商标识种子，然后对该种子使用SHA-256 函数计算得到长度为32个八位位组的下一次单播密钥协商过程的AAC 询问并保存。

e）用消息鉴别密钥 MAK通过 HMAC-SHA256算法本地计算消息鉴别码，构造单播密钥协商响应分组发往 AAC。

f）安装新协商的单播会话密钥。对于新安装的密钥，REQ仅启用其接收功能，即允许用其解密AAC 发来的单播数据。

D.7.1.4.3 单播密钥协商响应分组D. 7. 1.4.3. 1 帧格式D.7.1.4.3.1.1 Key_FLAG Key_FLAG 定义见D.4.3.5.3。

Key_FLAG. ACK=1 Key_FLAG. KeyType=000（单播密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（刪除过程）D.7.1.4.3.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NAAC、NREQ。分组中的协议数据的集合及元素ID定义见表 D.26。

表D.26 单播密钥协商响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
BKID		16	D. 4.1.20
USKID		1	D. 4. 1.21
MACREQ		6	D.4.1.8
MACAAC		6	D.4.1.8
NAAC	4	32	D. 4.1.3
NREQ	5	32	D. 4.1.3
保留	6~15
保留	16~255

其中：BKID：表示当前作为共享密钥的基密钥，其定义见 D.4.1.20；

USKID：其中比特0标识当前协商的单播会话密钥，其他位保留；本字段的比特。在 BKSA 建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在。和1之间翻转，其定义见D.4.1.21；

MACREQ：请求者 REQ的MAC地址，其定义见 D. 4.1.8；

MACAAC：鉴别访问控制器 AAC 的MAC地址，其定义见 D.4.1.8；

NAsc：是AAC 询问字段定义见D.4.1.3，字段长度为32个八位位组；若REQ发起密钥更新或者密钥删除，REQ设置标识 Key_FLAG 字段的 OperationType 字段的值力01 或者10，AAC 询问字段为上一次单播密钥协商过程所协商的值；否则该字段和单播密钥协商请求分组中的AAC 询问字段相同；

NREQ：是REQ询问字段定义见D.4.1.3，字段长度为32个八位位组，由 REQ利用随机数产生器生成。

D. 7. 1.4.3.1.3 消息鉴别码 MIC记为 MIC2，其值为 REQ 利用最新协商的消息鉴别密钥 MAK通过HMAC-SHA256算法计算得到。其定义见 D.4.1.10。

D. 7. 1.4.3.2 处理过程REQ进行密钥更新时，或收到 AAC的单播密钥协商请求分组并构造单播密钥协商响应后，发送单播密钥协商响应分组给 AAC。

AAC 收到单播密钥协商响应分组后，进行如下处理：

a）若标识 Key_FLAG 字段的 OperationType 字段为01，执行b）操作；若标识 Key_FLAG 字段的 OperationType 字段为00，则执行c）操作。

b）若当前有有效的 USKSA 并且 USKID 所指 USKSA 无效，则执行c）操作；否则，丟弃该分组。

c）检查 AAC询问值 NAAc与之前发送的单播密钥协商请求分组中的 NAac值是否一致，若不一致，则丢弃该分组；若一致，执行d）操作。

d）计算 KD-HMAC-SHA256（BK, ADDIDIINAAC|I NREQ||“pairwise key expansion for unicast and additional keys and nonce”），其中 NAAc是AAC 询问，NkEQ是REQ询问。生成80个八位位组，前48个八位位组为单播会话密钥（第一个 16 个八位位组为单播加密密钥 UEK，第二个16个八位位组消息鉴别密钥 MAK，第三个 16 个八位位组为密钥加密密钥 KEK）。后32个八位位组为下一次单播会话密钥协商过程的AAC询问的种子，即协商标识种子，然后对种子使用SHA-256 函数计算得到长度为32个八位位组的下一次单播会话密钥协商过程的AAC 询问。利用消息鉴别密钥 MAK通过HMAC-SHA256 算法本地计算消息鉴别码，与分组中的消息鉴别码字段值比较，若相同，则执行操作e）；否则，丢弃该分组。

e）用消息鉴别密钥 MAK 通过HMAC-SHA256算法本地计算消息鉴别码，构造单播密钥协商确认分组，发送给 REQ。

AAC 安装新协商的单播会话密钥。对于新安装的密钥，AAC启用其收发功能，即可利用其对单播数据进行加解密。若此次单播密钥协商过程为更新过程，则一旦使用新密钥正确解密过数据后，删除旧的单播会话密钥；或者启用新密钥收发数据60s之后，自动删除旧的单播密钥。

D. 7. 1.4.4 ，单播密钥协商确认分组D. 7.1.4.4.1 帧格式D.7.1.4.4.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG. ACK=0 Key_FLAG. KeyType=000（单播密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.7.1.4.4.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NREQ。分组中的协议数据的集合及元素ID定义见表 D. 27。

表 D.27 鉴别激活分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
BKID		16	D.4.1.20
USKID	1	1	D. 4.1.21
MIACREQ	2	6	D.4.1.8

表 D.27

信息元素	元素 ID	元素长度（八位位组）	定义
MACAAC	3	6	D. 4.1.8
NREQ	4	32	D.4.1.3
保留	5~15
保留	16~255

其中：-BKID：表示当前作为共享密钥的基密钥，其定义见 D. 4.1.20；

USKID：其中比特0标识当前协商的单播会话密钥，其他位保留；本字段的比特。在BKSA建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在0和1之间翻转，其定义见 D.4.1.21；

MACREQ：请求者 REQ的MAC地址，其定义见 D.4.1.8；

MACAAC：鉴别访问控制器 AAC的MAC 地址，其定义见D.4.1.8；

NREQ:REQ询间字段 NREQ定义同 D.4.1.3，长度为可变位位组；由 REQ 利用随机数产生器生成，字段值同单播密钥协商响应分组中的 REQ 询问字段 NREQ值。

D. 7. 1.4.4.1.3 消息鉴别码 MIC记为 MIC3，其定义见 D.4.1.10，值为 AAC利用最新协商的消息鉴别密钥 MAK 对单播密钥协商确认分组中除本字段外所有字段及计算得到的下一次单播密钥协商过程中的 AAC 询问通过HMAC- SHA256算法计算得到。

D. 7.1.4.4.2 处理过程AAC 收到单播密钥响应分组后，发送单播密钥协商确认分组给 REQ。

REQ接收到 AAC 的单播密钥协商确认分组后，进行如下处理：

a）比较 REQ 询问 NREQ与自己在单播密钥协商响应分组中发送的值是否相同，若不同，则丢弃该分组；否则，执行 b）操作；

b）利用消息鉴别密钥 MAK通过HMAC-SHA256算法本地计算消息鉴别码，与分组中的消息鉴别码字段值比较，若相同，则执行操作c）；否则，丢弃该分组；

c）启用新安装的单播会话密钥的发送功能，即允许利用该新密钥加密发送单播数据；若此次单播密钥协商过程为更新过程，则还需删除旧的单播会话密钥。

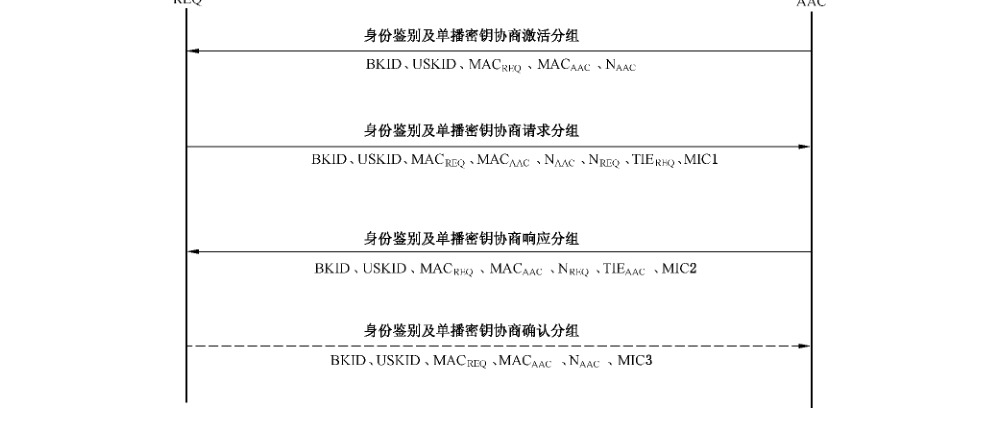

D.7.2 基于预共享密钥的鉴别及单播密钥管理D. 7.2.1 身份鉴别及单播密钥协商过程概述基于预共享密钥的鉴别及密钥管理过程将身份鉴别和单播密钥协商综合在一起，在完成单播密钥协商的同时，也完成了双向鉴别过程。基于预共享密钥的鉴别及密钥管理过程主要包含四个分组，见图 D.54。

身份鉴别及单播密钥协商过程分组使用 TAEPol Key 帧封装，其协议数据字段中 Key Descriptor类型取值为Ox11，其协议数据字段中的数据字段封装格式见图 D.55。

其中：-MessageType，表示消息分组所属的分组类别，定义如下表D.28。

表D.28 身份鉴别及单播密钥协商协议分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	身份鉴别及单播密钥协商激活分组
0x02	身份鉴别及单播密钥协商请求分组
0x03	身份鉴别及单播密钥协商响应分组
0x04	身份鉴别及单播密钥协商确认分组
其余	保留

MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D. 4.2。

D. 7.2.2 身份鉴别及单播密钥协商激活分组D. 7.2.2.1 帧格式D.7.2.2.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=000（单播密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=0 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（刪除过程）D. 7.2.2.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NAAC。分组中的协议数据的集合及元素 ID定义见表D.29。

表 D.29 身份鉴别及单播密钥协商激活分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	义定
BKID	0	16	D. 4.1.20
USKID	1	1	D. 4.1.21
MACREQ	2	6	D.4.1.8
MACAAC	3	6	D. 4.1.8
NAAC	4	32	D.4.1.3
保留	5~15
保留	16~255

其中：BKID：表示当前作为共享密钥的基密钥，其定义见 D.4.1.20；其中 BK是由预共享密钥导出。

USKID：其中比特0标识当前协商的单播会话密钥，其他位保留。本字段的比特0在 BKSA建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在0和1之间翻转，其定义见 D.4.1.21。

MACREQ：请求者 REQ 的 MAC地址，其定义见 D. 4.1.8。

MACAAC：鉴别访问控制器 AAC的 MAC地址，其定义见 D. 4.1.8。

NAAC:AAC询问字段定义见 D.4.1.3。若标识 Key_FLAG 字段的 OperationType 字段的值为00，则AAC 的询问为 AAC产生的随机数；若标识 Key_FLAG 字段的 OperationType 字段的值01或者10，则AAC询问上一次身份鉴别及单播密钥协商过程所协商的值。

D.7.2.2.2 处理过程REQ 与AAC 在安全策略协商过程中，如果选择使用基于预共享密钥的鉴别和密钥管理方法，或者REQ与 AAC 选择利用基于预共享密钥的鉴别和密钥管理方法来更新它们之间的单播密钥时，则直接利用它们之前预共享的密钥开始鉴别与单播密钥协商过程。AAC 构造身份鉴别及单播密钥协商激活分组，发送给 REQ。

REQ接收到AAC发送的身份鉴别及单播密钥协商激活分组后，进行如下处理：

a）首先检查标识 Key_FLAG 中 OperationType 字段值，若01或者10，则检查 BKID 所指的BKSA 以及 USKID 所指的 USKSA是否有效，若其中一个无效，则丢弃该分组，否则执行 b）；

如果标识 Key_FL.AG 中 OperationType 字段值为00，则直接执行c）。

b）检查分组中的 NAAc与上次身份鉴别及单播密钥协商过程中保存的身份鉴别及单播密钥协商标识的值是否一致，若不一致，则丢弃该分组；若一致，则进一步查看标识 Key_FLAG 中 Op- erationType 字段值，若为01则为更新过程，执行c）；若10则删除过程，则构造身份鉴别及单播密钥协商响应分组发送给 AAC，并删除与 AAC之间的单播密钥，身份鉴别及单播密钥协商激活分组接收处理完成。

c）利用预共享密钥，通过 KD-HMAC-SHA256（PreKey， “Preshared key expansion for unicast and additional keys and nonce”）计算得到16个八位位组的基密钥 BK。

d） REQ 利用随机数产生器产生 REQ 询问 NREQ，然后计算 KD-HMAC-SHA256（BK,ADDID NAACII NREQ|| “pairwise key expansion for unicast and additional keys and nonce”），其中NAAC为AAC 询问，NREQ 为REQ 询问。生成80个八位位组，前48个八位位组为单播会话密钥（第一个16 个八位位组为单播加密密钥 UEK，第二个 16 个八位位组消息鉴别密钥MAK，第三个 16 个八位位组为密钥加密密钥 KEK）。最后32个八位位组为下一次单播会话密钥协商过程的AAC询问的种子，然后对该种子使用SHA-256 函数计算得到长度为32个八位位组的下一次单播密钥协商过程的 AAC询问并保存。

e）用消息鉴别密钥 MAK通过HMAC-SHA256算法本地计算消息鉴别码，构造单播密钥协商响应分组发往 AAC。

f）安装新协商的单播会话密钥。

注：如果请求者 REQ需要发起身份鉴别及单播密钥协商的更新过程，则可直接执行上述c），d和e），其中身份鉴别及单播密钥协商标识 NAAC字段值取决于上一次身份鉴别及单播密钥协商过程中计算的身份鉴别及单播密钥协商标识值，构造身份鉴别及单播密钥协商请求分组发送给鉴别访问控制器 AAC，无需等待鉴别访问控制器 AAC先发送身份鉴别及单播密钥协商激活分组。

D.7.2.3 身份鉴别及单播密钥协商请求分组D. 7.2.3.1 帧格式D. 7.2.3. 1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=000（单播密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.7.2.3.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NAAC、NREQ。分组中的协议数据的集合及元素ID定义见表D.30。

表D.30 身份鉴别及单播密钥协商请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
BKID	0	16	D.4.1.20
USKID	1	1	D.4.1.21
MACREQ	2	6	D.4.1.8
MACAAC	3	6	D.4.1.8
NAAC	4	32	D.4.1.3
NREQ	5	32	D.4.1.3
TIEREQ	6	可变	D. 4.1.14
保留	7~15
保留	16~255

其中：BKID：表示当前作为共享密钥的基密钥，其定义见 D.4.1.20；

USKID：其中比特0标识当前协商的单播会话密钥，其他位保留；本字段的比特0在BKSA建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在。和1之间翻转；其定义见 D.4.1.21；

MACREQ：请求者 REQ的MAC 地址，其定义见 D.4.1.8；

MACAAC：鉴别访问控制器 AAC 的MAC地址，其定义见 D. 4. 1.8；

NAAc：是AAC 询问字段定义见 D.4.1.3，字段长度32个八位位组；若 REQ发起密钥更新或者密钥删除，REQ设置标识 Key_FLAG 字段的 OperationType 字段的值为01 或者10，AAC 询问字段为上一次身份鉴别及单播密钥协商过程所协商的值；否则该字段和身份鉴别及单播密钥协商激活分组中的 AAC询问字段相同；

NREQ：是 REQ询问字段定义见 D.4.1.3，字段长度为32个八位位组，由 REQ 利用随机数产生器生成；

TIEREQ:REQ所支持的鉴别和密钥管理套件及密钥套件等信息；该字段值与安全策略协商过程中 REQ发送的安全策略协商响应分组中 TIEREe字段值相同，其定义见 D.4.1.14。

D. 7.2.3.1.3 消息鉴别码 MIC记为 MIC1 字段，其值为 REQ利用最新协商的消息鉴别密钥MAK 通过HMAC-SHA256算法对身份鉴别及单播密钥协商请求分组中除本字段外所有字段进行计算得到的杂凑值。

D. 7.2.3.2 处理过程AAC 收到身份鉴别及单播密钥协商请求分组后，进行如下处理：

a）若标识字段的 Operation Type 字段值为01 或者10，执行b）操作；若标识字段的 OperationType 字段值为00，则执行c）操作。

b）若当前有有效的USKSA 并且 USKID 所指 USKSA 无效，则执行c）操作；否则，丢弃该分组。

c）检查身份鉴别及单播密钥协商标识是否正确，若不正确，则丢弃该分组；否则，执行d）操作。

d）检查分组中的TIEREQ字段值与安全策略协商过程中 REQ发送的安全策略协商响应分组中TIEREQ字段值是否相同，如果不相同，则丢弃该分组；否则，执行e）。

e）利用之前通过预共享密钥计算得到的 BK 计算 KD-HMAC-SHA256（BK, ADDIDII NAACI NREQ|| “pairwise key expansion for unicast and additional keys and nonce”），其中 NAAc是AAC询问，NREQ是 REQ询问。生成80个八位位组，前48个八位位组为单播会话密钥（第一个16 个八位位组为单播加密密钥 UEK，第二个16 个八位位组为消息鉴别密钥 MAK，第三个16个八位位组为密钥加密密钥 KEK）。后32个八位位组为下一次单播会话密钥协商过程的AAC 询问的种子，然后对种子使用SHA-256 函数计算得到长度为32个八位位组的下一次单播会话密钥协商过程的 AAC 询问。利用消息鉴别密钥 MAK 通过HMAC-SHA256算法本地计算消息鉴别码，与分组中的消息鉴别码字段值比较，若相同，则执行操作e）；否则，丢弃该分组。

f）用消息鉴别密钥 MAK通过 HMAC-SHA256算法本地计算消息鉴别码，构造身份鉴别及单播密钥协商响应分组，发送给 REQ。

g） AAC 安装新协商的单播会话密钥。

D.7.2.4 身份鉴别及单播密钥协商响应分组D. 7.2.4.1 帧格式D.7.2.4.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG. ACK=0 Key_FLAG. KeyType=000（单播密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.7.2.4.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NREQ。分组中的协议数据的集合及元素ID 定义见表D.31。

表D.31 身份鉴别及单播密钥协商响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	义定
BKID		16	D. 4.1.20
USKID	1	1	D.4.1.21
MACREQ	2	6	D.4.1.8
MACAAC	3	6	D.4.1.8
NREQ	4	32	D.4.1.3
TIEAAC		可变	D. 4.1.14
保留	6~15
保留	16~255

其中：—BKID：表示当前作为共享密钥的基密钥，其定义见 D.4.1.20；

-USKID：其中比特0标识当前协商的单播会话密钥，其他位保留；本字段的比特0在BKSA 建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在。和1之间翻转，其定义见 D.4.1.21；

MACREQ：请求者 REQ的MAC地址，其定义见 D. 4.1.8；

MACAAC：鉴别访问控制器 AAC 的 MAC地址，其定义见 D. 4.1.8；

NREQ:REQ询问字段 NEo定义同D.4.1.3，长度为可变位位组；由 REQ利用随机数产生器生成，字段值同身份鉴别及单播密钥协商请求分组中的 REQ 询问字段 NREQ 值；

TIEAAC:AAC所支持的鉴别和密钥管理套件及密钥套件等信息；该字段值与安全策略协商过程中 AAC发送的安全策略协商请求分组中 TIEA字段值相同，其定义见D.4.1.14。

D.7.2.4.1.3 消息鉴别码 MIC记为 MIC2 字段，表示消息鉴别码，由鉴别访问控制器 AAC 利用生成的消息鉴别密钥 MAK对身份鉴别及单播密钥协商响应分组中除本字段外所有字段进行计算得到的杂凑值。

D. 7.2.4.2 处理过程REQ接收到 AAC 的身份鉴别及单播密钥协商响应分组后，进行如下处理：

a）检查 NREQ字段与之前发送的身份鉴别及单播密钥协商请求分组中的 NREQ字段是否相同，若不同，则丢弃该分组；否则，执行 b）操作；

b）验证 TIExAc字段值与安全策略协商过程中收到的安全策略协商请求分组中的TIEAAc字段值是否一致，如果不一致，则丢弃该分组；否则执行c）操作；

利用消息鉴别密钥 MAK 验证身份鉴别及单播密钥协商响应分组中的消息鉴别码 MIC2 字段的正确性，如果不正确则丢弃该分组；否则请求者 REQ完成对鉴别访问控制器 AAC 的身份鉴别，并协商出和鉴别访问控制器AAC之间一致的单播会话密钥，则执行d）操作；

d）用消息鉴别密钥 MAK 本地计算消息鉴别码消息鉴别码 MIC3，构造身份鉴别及单播密钥协商确认分组，发送给鉴别访问控制器 AAC；是否发送身份鉴别及单播密钥协商确认分组是可选的；

e）启用新安装的单播会话密钥的发送功能，即允许利用该新密钥加密发送单播数据；若此次单播密钥协商过程为更新过程，则还需删除旧的单播会话密钥。

D. 7.2.5 身份鉴别及单播密钥协商确认分组D. 7.2.5.1 帧格式D.7.2.5.1.1 Key_FLAG Key_FLAG定义见 D.4.3.5.3。

Key_FLAG.ACK=0 Key_FLAG. KeyType=000（单播密钥）Key_FLAG.Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType =00（建立过程）/01（更新过程）/10（刪除过程）D.7.2.5.1.2 协议数据协议数据包含 BKID、USKID、MACREQ、MACAAC、NAAC、NREQ。分组中的协议数据的集合及元素ID定义见表 D.32。

表 D.32 身份鉴别及单播密钥协商确认分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
BKID	0	16	D.4.1.20
USKID	1	1	D.4.1.21
MACREQ	2	6	D.4.1.8
MACAAC	3	6	D.4.1.8
NAAC		32	D.4.1.3
保留	5~15
保留	16~255

其中：BKID：表示当前作为共享密钥的基密钥，其定义见 D. 4.1.20；

USKID：其中比特0标识当前协商的单播会话密钥，其他位保留；本字段的比特0在BKSA 建立后第一次单播密钥协商时初值为0，以后再重新进行单播密钥协商时该位在0和1之间翻转，其定义见 D. 4.1.21；

MACREQ：请求者 REQ 的MAC地址，其定义见 D. 4.1.8；

MACAAC：鉴别访问控制器 AAC 的MAC地址，其定义见 D.4.1.8；

NAc：表示身份鉴别及单播密钥协商标识 NAac，该字段值同身份鉴别及单播密钥协商请求分组中的NAac字段的值；其定义见 D.4.1.3。

D. 7.2.5.1.3 消息鉴别码 MIC记为 MIC3字段，表示消息鉴别码，由请求者 REQ利用生成的消息鉴别密钥 MAK 对身份鉴别及单播密钥协商确认分组中除本字段外所有字段及下一次身份鉴别及单播密钥协商过程中的身份鉴别及单播密钥协商标识进行计算得到的杂凑值。

D.7.2.5.2 处理过程AAC接收到 REQ的身份鉴别及单播密钥协商确认分组后，进行如下处理：

a）检查 NAsc字段值与收到的身份鉴别及单播密钥协商请求分组中的 NAAc字段值是否相同，若不同，则丢弃该分组；否则，执行b）操作；

b）利用消息鉴别密钥 MAK 验证身份鉴别及单播密钥协商确认分组中的消息鉴别码 MIC3字段的正确性，如果不正确则丢弃该分组；否则鉴别访问控制器 AAC可确认与请求者 REQ之间具有一致的单播会话密钥。

对于新安装的密钥，AAC启用其收发功能，即可利用其对单播数据进行加解密。若此次单播密钥协商过程为更新过程，则一旦使用新密钥正确解密过数据时，删除旧的单播会话密钥；或者启用新密钥收发数据60s之后，自动删除旧的单播密钥。

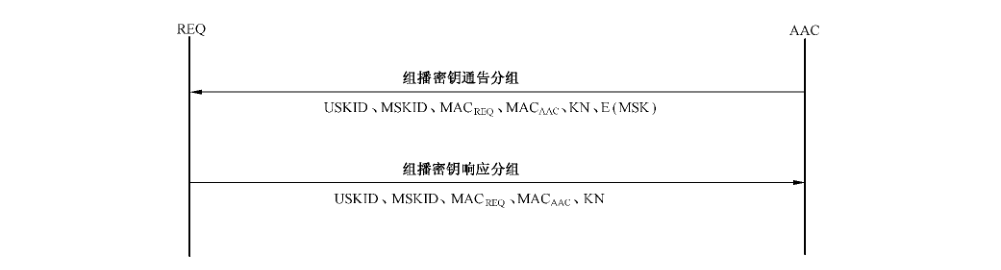

D.8 组播密钥通告D. 8. 1 组播密钥通告过程概述组播密钥通告过程使用单播密钥协商过程协商出来的密钥进行通告，并建立 MSKSA。组播密钥通告的核心过程见图 D.56。

组播密钥通告分组和组播密钥响应分组使用 TAEPol-Key 帧封装，其协议数据字段中 Key Descriptor 类型取值为0x12，其协议数据字段中的数据字段封装格式见图 D.57。

其中：-MessageType，表示消息分组所属的分组类别，定义如下表 D.33。

表 D.33 组播密钥通告协议分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	组播密钥通告分组
0x02	组播密钥响应分组
其余	保留

-MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D.4.2。

D.8.2 组播密钥通告分组单播密钥协商成功后，或AAC要更新组播密钥时，AAC向 REQ 发送组播密钥通告分组通告组播主密钥。

D.8.2.1 帧格式组播密钥通告分组使用 TAEPol-Key 帧封装，各字段的定义如下。

D.8.2.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=001（组播密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=1 Key_FLAG.MIC=1 Key_FLAG.OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.8.2.1.2 协议数据协议数据包含 USKID、MSKID、MACREQ、MACAAC、KN、E（MSK）。分组中的协议数据的集合及元素ID定义见表D.34。

表 D.34 组播密钥通告分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
USKID	0	16	D. 4.1.21
MSKID	1	1	D.4.1.22
MACREQ	2	6	D.4.1.8
MACAAC	3	6	D. 4.1.8
KN	4	16
E（MSK）		32
保留	5~15
保留	16~255

其中：-USKID：其中比特。标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK，其定义见 D.4.1.21；

MSKID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特。初始值为0，每次更新通告密钥时，该位在。和1之间翻转，其定义见 D. 4.1.22；

MACREQ：请求者 REQ的MAC地址，其定义见 D. 4.1.8；

MACAAC：鉴别访问控制器 AAC 的 MAC地址，其定义见 D. 4.1.8；

KN：表示密钥通告标识，初始化为一个整数，在每次密钥更新通告时该字段值加1，若通告的密钥不变，则该字段值保持不变；

E（MSK）：其内容字段是AAC利用密钥加密密钥 KEK 采用协商选择的单播密码算法对要通告的组播密钥 MSK 加密后的密文（不带 MIC），要通告的组播密钥 MSK 为 AAC 生成的16个八位位组的随机数。

D.8.2.1.3 消息鉴别码 MIC其值为 AAC 利用USKID字段标识的消息鉴别密钥 MAK通过HMAC-SHA256算法计算得到，其定义见 D.4.1.10。

D.8.2.2 处理过程REQ接收到 AAC 发送的组播密钥通告分组后，进行如下处理：a 检查密钥通告标识 KN 字段值是否单调递增，若为单调递增，则执行b）操作；否则丢弃该分组；

b） REQ 利用USKID字段标识的消息鉴别密钥 MAK 计算校验值，与消息鉴别码字段值进行比较，若不同，则丢弃该分组；否则执行c）操作；

c）对密钥数据解密得到16个八位位组的组播密钥 MSK；

d）保存密钥通告标识字段值，生成组播密钥响应分组，发送给 AAC；

e）安装新的组播会话密钥，并启用其接收功能；若此次组播密钥通告过程为BKSA建立后的首次通告过程，则将受控端口的状态设置为On；若此次组播密钥通告过程更新过程，则一旦使用此新密钥正确解密过数据后，删除旧的组播密钥。

若 AAC通告了新的组播密钥，REQ 保存组播密钥，在接收组播数据帧时根据 KeyID 字段选择组播解密密钥，当 REQ接收到 AAC用最新通告的组播密钥加密的组播数据帧，并且校验和解密均正确时，丢弃旧的组播密钥。

D.8.3 组播密钥通告响应分组D.8.3.1 帧格式组播密钥响应分组使用 TAEPoL-Key 帧封装，各字段的定义如下。

D.8.3.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=0 Key_FLAG. KeyType=001（组播密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D. 8.3.1.2 协议数据协议数据包含 USKID、MSKID、MACREQ、MACAAC、KN。分组中的协议数据的集合及元素 ID定义见表D.35。

表 D.35 组播密钥通告响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
USKID	0	16	D.4.1.21
MSKID	1	1	D.4.1.22
MACREQ	2		D.4.1.8
MACANC	3	6	D.4.1.8
KN	4	16
保留	5~15
保留	16~255

其中：-USKID：其中比特0标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK，其定义见 D.4. 1.21；

MSKID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特0初始值0，每次更新通告密钥时，该位在。和1之间翻转，其定义见 D.4.1.22；

-MACREQ：请求者 REQ的MAC地址，其定义见D. 4.1.8；

MACAAC：鉴别访问控制器 AAC 的 MAC地址，其定义见 D.4.1.8；

KN：表示密钥通告标识，其值同组播密钥通告响应分组中 KN字段值。

D. 8.3.1.3 消息鉴别码 MIC其值为 REQ利用 USKID 字段标识的消息鉴别密钥 MAK通过HMAC-SHA256 算法计算得到，其定义见 D.4.1.10。

D.8.3.2：处理过程REQ 向 AAC发送组播密钥响应分组，AAC 接收到 REQ发送的组播密钥响应分组后，进行如下处理：

a）比较标识 Key_FLAG 字段的 OperationType 字段、MSKID字段、USKID字段、MACREO、MACAAc字段和密钥通告标识字段与发送的组播密钥通告分组中的相应字段值，若有一个不同，则丢弃该分组；否则，执行 b）操作；

b）利用USKID字段标识的消息鉴别密钥 MAK 计算校验值，与消息鉴别码字段值进行比较，若相同，则本次组播密钥通告成功，执行c）操作；否则，丢弃该分组；

c）通告成功后，若此次通告的密钥尚未安装，则安装新密钥；AAC启动新密钥的发送功能，即利用此密钥加密组播数据；若此次组播密钥通告过程 BKSA 建立后的首次通告过程，则将受控端口的状态设置 On；若此次组播密钥通告过程为更新过程且已通告给所有已关联的REQ，则删除旧密钥。

AAC在更新组播密钥过程中，使用旧的组播密钥对组播数据帧进行加密发送，当对所有已关联到该 AAC的 REQ均组播密钥通告后，才启用最新通告的组播密钥用于组播数据帧的加密发送。

D.9 站间密钥建立D.9.1 站间密钥建立过程概述交换设备SW 下的直连用户终端是指直接连接在交换设备SW 某个端口下的用户终端，包括通过网线直接连接到交换设备SW 的用户终端及通过集线器（hub）等物理层设备连接到交换设备SW 的用户终端。通过其他设备连接到交换设备 SW 的用户终端不属于交换设备 SW 的直连用户终端。

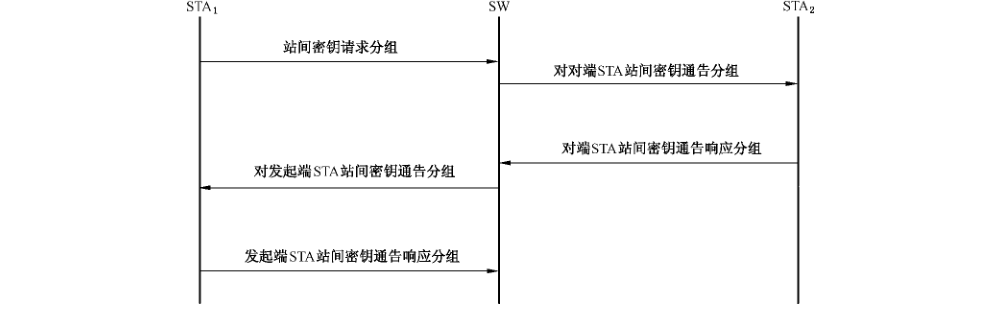

当第一用户终端 STA.要与第二用户终端STA。进行保密通信时，若用户终端STA」与用户终端STA，是同一交换设备SW 下直连用户终端，第一用户终端STA」可请求通过交换设备SW 建立与第二用户终端STA，共享的站间密钥，并利用该站间密钥保障与第二用户终端STA，之间的数据保密通信。站间密钥的建立过程主要包括站间密钥请求、站间密钥对 STA，的通告、STA，的响应、站间密钥对 STA」的通告、STA」的响应，具体描述见图 D.58。

站间密钥建立协议分组使用 TAEPol-Key 帧封装，其协议数据字段中 Key Descriptor 类型取值为0x13，其协议数据字段中的数据字段封装格式见图 D.59。

其中：———MessageType，表示消息分组所属的分组类别，定义如下表 D.36。

表 D.36 站间密钥建立协议分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	站间密钥请求分组
0x02	对对端 STA 站间密钥通告分组
0x03	对端 STA 站间密钥通告响应分组
0x04	对发起端 STA 站间密钥通告分组
0x05	发起端 STA 站间密钥通告响应分组
其余	保留

MessageData 数据：每种分组的消息数据MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D. 4.2。

D.9.2 站间密钥请求当第一用户终端 STA 要与第二用户终端 STA。进行保密通信时，若用户终端STA，与用户终端STA，是同一交换设备SW 下的直连用户终端，第一用户终端STA，首先检查本地是否保存有与第二用户终端STA，共享的站间密钥。若有，则使用站间密钥加密数据包；若没有，则第一用户终端STA」构造站间密钥请求分组，发送给交换设备SW。

D.9.2.1 帧格式D.9.2.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType= 010（站间密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=0 Key_FLAG. MIC=0 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.9.2.1.2 协议数据协议数据包含 USKID、STAKeyID、MACSTAI、MACSTA2、UIESTAI。分组中的协议数据的集合及元素ID定义见表D.37。

表 D.37 站间密钥请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	义定
USKID	o	16	D.4.1.21
STAKeyID	1	1	D.4.1.22
MACSTAI	2	6	D.4.1.8
MACSTA2	3	6	D.4.1.8
UIESTAI	4	可变	D.4.1.15
KN1		16
保留	5~15
保留	16~255

其中：USKID：其中比特◎标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK，其定义见D.4.1.21；

STAKeyID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特•初始值0，每次更新通告密钥时，该位在0和1之间翻转，其定义见 D.4.1.22；

MACSTAI：该字段的值为 MACSTAI，其定义见 D. 4.1.8；

MACSTA2：该字段的值为 MACSTA2，其定义见 D. 4.1.8；

UIESTAI ：表示第一用户终端STA」的单播密码信息元素，描述第一用户终端STA，支持的所有单播密码套件供第二用户终端 STA，进行选择，其定义见 D.4.1.15；

KN1：表示第一用户终端STA，的密钥通告标识密钥通告标识，长度为16个八位位组，表示一个整数，初始值为 0x5C365C365C365C365C365C365C365C36，在每次密钥请求时，该字段值加1；交换设备SW 判断密钥通告标识字段值单调递增溢出后，与所有已关联的STA 实体解除关联。

D.9.2.1.3 消息鉴别码 MIC MIC1 字段，其值 STA」利用 USKID 字段标识的消息鉴别密钥 MAK 通过HMAC- SHA256算法计算得到，其定义见 D.4.1.10。

D.9.2.2 处理过程交换设备 SW 收到第一用户终端STA」发来的站间密钥请求分组后，进行如下处理：

a）检查 KN1字段是否单调递增，若不是，则丢弃该分组；若是，则执行 b）；

b）利用与第一用户终端STA，共享的单播密钥中的消息鉴别密钥 MAK 验证站间密钥请求分组中消息鉴别码 MIC1 字段的正确性，若正确，则执行c）；若不正确，则丢弃该分组；

c）生成一个随机数作第一用户终端 STA」和第二用户终端 STA，之间的站间密钥 STAkeyi-，构造站间密钥通告分组，将其发送给第二用户终端STA2，该站间密钥请求分组不再转发。

D.9.3 对对端STA 的站间密钥通告D.9.3.1 帧格式D. 9.3.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG. ACK=1 Key_FLAG. KeyType= 010（站间密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=1 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.9.3.1.2 协议数据协议数据包含 USKID、MSKID、MACSTAI、MACSTA2、UIESTAI、KN2、E，（STAkey 2）。分组中的协议数据的集合及元素 ID 定义见表 D.38。

表D.38 对对端STA 的站间密钥通告分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
USKID		16	D. 4.1.21
STAKeylD	1	1	D. 4.1.22
MACSTAI	2	6	D. 4.1.8
MACSTA2	3	6	D.4.1.8
UIESTAI	4	可变	D.4.1.15
KN2	5	16
Es （STAkeyiz）	6	16
保留	1~15
保留	16~255

其中：-USKID：其中比特0标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK，其定义见D.4.1.21；

STAKeyID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特。初始值力0，每次更新通告密钥时，该位在。和1之间翻转，其定义见 D.4.1.22；

MACSTAI：该字段的值为 MACSTAI，其定义见 D.4.1.8；

MACsTA2：该字段的值为 MACsTA2，其定义见 D.4.1.8；

UIEsTAI：表示第一用户终端STA」的单播密码信息元素，描述第一用户终端STA，支持的所有单播密码套件供第二用户终端STA。进行选择，其定义见其定义见 D. 4.1.15；该字段值同收到的站间密钥请求分组中的 UIESTA字段值；

KN2：表示第二用户终端STA。的密钥通告标识 KN2，长度为16个八位位组，表示一个整数，初始值 0x5C365C365C365C365C365C365C365C36，在每次密钥更新通告时该字段值加 1；

若通告的密钥不变，则本字段值保持不变；交换设备SW 判断密钥通告标识字段值单调递增溢出后，与所有已关联的 STA 实体解除关联；

E2 （STAkey 2）：其内容字段是交换设备SW 利用与STA：之间的密钥加密密钥 KEK采用协商选择的单播密码算法对用户终端STA，与STA，之间的站间密钥 STAkey2加密后的密文（不带 MIC），站间密钥 STAkey 2SW 生成的32个八位位组的随机数。

D.9. 3.1.3 消息鉴别码 MIC记为 MIC2，其值为交换设备SW 利用与STA：之间的USKID 字段标识的消息鉴别密钥 MAK通过HMAC-SHA256 算法计算得到，其定义见D.4.1.10。

D.9.3.2 处理过程当第二用户终端 STA，收到交换设备SW 发送的站间密钥通告分组后，进行如下处理：

a）检查 KN2字段是否单调递增，若不是，则丢弃该分组；若是，则执行步骤 b）；

b）利用与交换设备SW 共享的单播密钥中的消息鉴别密钥 MAK 验证消息鉴别码MIC2 字段是否正确，若不正确，则丢弃该分组；若正确，则执行步骤c）；

c）利用与交换设备 SW 共享的单播密钥中的密钥加密密钥 KEK 解密 E：（STAkey -2）字段即可得到与第一用户终端STA」之间的站间密钥 STAkey2；

d）根据收到的站间密钥通告分组中的 UIEsTA字段，选择一种第二用户终端STA，也支持的单播密码套件；

e）保存此次的密钥通告标识 KN2字段的值，并构造站间密钥通告响应分组，发送给交换设备SW。

D.9.4 对端STA的站间密钥通告响应D.9.4.1 帧格式D.9.4.1.1 Key_FLAG Key_FLAG 定义见D.4.3.5.3。

Key_FLAG.ACK=0 Key_FLAG. KeyType= 010（站间密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=0 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.9.4.1.2 协议数据协议数据包含 USKID、MSKID、MACSTAI、MACSTA2、UIEsTA2、KN2。分组中的协议数据的集合及元素 ID定义见表D.39。

表D.39 对端STA 的站间密钥通告响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
USKID	0	16	D.4.1.21
STAKeylD	1	1	D.4.1.22
MACSTAI		6	D.4.1.8
MACSTA2	3	6	D.4.1.8
UIEST.A2		可变	6.1.15
KN2\|		16
保留	6~15
保留	16～255

其中：USKID：其中比特0标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK，此字段值应与接收到的站间密钥通告分组中的 USKID 字段值相同，其定义见D.4.1.21；

STAKeyID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特。初始值为0，每次更新通告密钥时，该位在。和1之间翻转，其定义见D.4.1.22；

MACSTA1：该字段的值为 MACsTAI，其定义见D.4.1.8；

MACSTA2：该字段的值为MACSTA2，其定义见 D. 4.1.8；

UIEsTA2：表示第二用户终端STA。的选择的单播密码信息元素，即第二用户终端STA。的选择的单播密码套件信息；该字段中单播密码套件计数为1；

KN2：表示第二用户终端STA。的密钥通告标识 KN2.长度为16个八位位组，表示一个整数，此字段值应与接收到的站间密钥通告分组中的 KN2 字段值相同；

D.9.4.1.3 消息鉴别码 MIC记为 MIC3，其值为 STA：利用USKID 字段标识的消息鉴别密钥 MAK通过 HMAC-SHA256 算法计算得到，其定义见 D. 4.1.10。

D.9.4.2 处理过程交换设备SW 收到第二用户终端 STA，发送的站间密钥通告响应分组后进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、STAKeyID 字段、USKID 字段、ADDID 字段和密钥通告标识字段 KN2与之前发送给第二用户终端STA，的站间密钥通告分组中对应字段值是否一致，若有一个不一致，则丢弃该分组；若都一致，则执行步骤b）；

b）利用与第二用户终端STA，共享的单播密钥中的消息鉴别密钥 MAK 验证消息鉴别码 MIC3字段的正确性，若不正确，则丢弃该分组；若正确，则保存此次的密钥通告标识 KN2字段的值，完成将第一用户终端 STA，与第二用户终端STA，之间的站间密钥 STAkeyi2对第二用户终端STA，通告的过程，并执行步骤c）；

c）根据之前通告给第二用户终端 STA：的站间密钥 STAkey12，构造站间密钥通告分组，将其发送给第一用户终端 STAI。

D.9.5 对发起端STA 的站间密钥通告D.9.5.1 帧格式D.9.5.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG. ACK=1 Key_FLAG. KeyType= 010（站间密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=1 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（刪除过程）D.9.5.1.2 协议数据协议数据包含 USKID、MSKID、MACSTAI、MACSTA2、UIESTA2、KN1、E，（STAkeyi2）。分组中的协议数据的集合及元素 ID定义见表 D.40。

表D.40 对发起端STA 的站间密钥通告分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
USKID		16	D. 4.1.21
STAKeyID	1	1	D.4.1.22
MACSTAL	2	6	D.4.1.8
MACSTA2	3	6	D.4.1.8
UIESTA2	4	可变	6.1.15
KN1	5	16
Ei （STAkeyrs）	6	16
保留	7~15
保留	16~255

其中：-USKID：其中比特0标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK，其定义见D.4.1.21；

STAKeyID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特0初始值为0，每次更新通告密钥时，该位在。和1之间翻转，其定义见D.4.1.22；

MACSTAI：该字段的值为 MACSTAI，其定义见 D.4.1.8；

MACSTA2：该字段的值为MACSTA2，其定义见 D. 4.1.8；

UIEsTA2：表示第二用户终端STA。的选择的单播密码信息元素，即第二用户终端STA。的选择的单播密码套件信息；该字段中单播密码套件计数为1。该字段值与收到的STA，发送的站间密钥通告响应分组中的字段值 UIESTA2 相同；

KN1：表示第一用户终端STA，的密钥通告标识 KN1，长度为16 个八位位组，表示一个整数，该字段值同收到的站间密钥请求分组中 KN1 字段的值；

E. （STAkey 2）：其内容字段是交换设备SW 利用与 STA.之间的密钥加密密钥 KEK 采用协商选择的单播密码算法对用户终端 STA，与STA，之间的站间密钥 STAkey12加密后的密文（不带 MIC），站间密钥 STAkey 为SW 生成的32个八位位组的随机数，同通告给STA，的站间密钥值。

D. 9.5.1.3 消息鉴别码 MIC记为 MIC4，其值为交换设备SW 利用与 STA，之间的USKID 字段标识的消息鉴别密钥 MAK通过HMAC-SHA256算法计算得到，其定义见 D.4.1.10。

D.9.5.2 处理过程当第一用户终端STA」收到交换设备SW 发送的站间密钥通告分组后，进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、STAKeyID字段、USKID字段、ADDID 字段和KN1 字段值与之前发送的站间密钥请求分组中的对应字段值是否一致，若不一致，则丢弃该分组；若一致，则执行步骤 b）；

b）利用与交换设备 SW 共享的单播密钥中的消息鉴别密钥 MAK 验证消息鉴别码 MIC4字段是否正确，若不正确，则丢弃该分组；若正确，则执行步骤c）；

c）利用与交换设备SW 共享的单播密钥中的密钥加密密钥 KEK 解密E」（STAkey 2）字段即可得到与第二用户终端 STA，之间的站间密钥 STAkeyi-2；

d）保存此次的密钥通告标识 KN1 字段的值以及 UIEsTA2字段值，构造站间密钥通告响应分组，发送给交换设备SW。

D.9.6 发起端STA 的站间密钥通告响应D.9.6.1 帧格式D. 9.6.1.1 Key_FLAG Key_FLAG 定义见D.4.3.5.3。

Key_FLAG. ACK=0 Key_FLAG. KeyType= 010（站间密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=0 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.9.6.1.2 协议数据协议数据包含 USKID、MSKID、MACSTAI、MACSTA2、UIEsTA2、KN1。分组中的协议数据的集合及元素 ID定义见表D.41。

表D.41 对发起端STA 的站间密钥通告分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
USKID	0	16	D. 4.1.21
STAKeyID	1	1	D.4.1.22
MACSTA！	2	6	D.4.1.8
MACSTA2	3	6	D.4.1.8
KN1	4	16
保留	5~15
保留	16~255

其中：USKID：其中比特0标识计算消息鉴别码字段值所用的消息鉴别密钥 MAK。此字段值应与接收到的站间密钥通告分组中的 USKID 字段值相同，其定义见D.4.1.21；

STAKeyID：其中比特。标识当前通告的密钥，其他位保留；本字段中比特。初始值为0，每次更新通告密钥时，该位在。和1之间翻转，MSKID/STAKeyID 的定义见 D. 4.1.22；

MACSTAI：该字段的值 MACSTAI，其定义见 D.4.1.8；

MACSTA2：该字段的值为MACSTA2，其定义见 D.4.1.8；

KN1：表示第一用户终端STA，的密钥通告标识 KN1，长度为16个八位位组，表示一个整数，该字段值同收到的站间密钥通告分组中 KN1 字段的值；

D.9.6.1.3 消息鉴别码 MIC记为 MIC5，其值为 STA，利用 USKID 字段标识的消息鉴别密钥 MAK通过 HMAC-SHA256算法计算得到，其定义见D.4.1.10。

D.9.6.2 处理过程交换设备SW 收到第二用户终端 STA，发送的站间密钥通告响应分组后进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、STAKeyID 字段、USKID 字段、ADDID 字段和密钥通告标识字段 KN1与之前发送给第一用户终端STA」的站间密钥通告分组中对应字段值是否一致，若有一个不一致，则丢弃该分组；若都一致，则执行步骤b）；

b）利用与第一用户终端STA」共享的单播密钥中的消息鉴别密钥 MAK 验证消息鉴别码 MIC5字段的正确性，若不正确，则丢弃该分组；若正确，则保存此次的密钥通告标识 KN1 字段的值，完成将第一用户终端 STA」与第二用户终端STA，之间的站间密钥 STAkey_2对第一用户终端STA」通告的过程。

D.9.7 站间密钥建立补充说明对上述用户终端 STA 的密钥通告标识 KN字段的维护和使用补充解释如下：每个用户终端STA将维护一个密钥通告标识 KN，其取值为一个整数，初始值为一个定值，在每次发起站间密钥请求分组时会主动对该值加1后使用，并在每次收到正确的站间密钥通告分组后会根据其中的密钥通告标识KN 字段的值对该值进行更新；交换设备SW 为其下所有直连用户终端分别维护一个密钥通告标识KN，当其需要为某用户终端主动通告站间密钥时会对该用户终端的密钥通告标识 KN 的值加1后使用，并在每次收到正确的站间密钥通告响应分组后会根据其中的密钥通告标识 KN字段的值对该值进行更新。在上述实施例中，交换设备 SW 对第二用户终端STA，的站间密钥通告过程即为主动通告过程，对第一用户终端STA，的站间密钥通告过程则为被动通告过程。在上述实施例中，第一用户终端STA.维护一个密钥通告标识 KN1，第二用户终端 STA，维护一个密钥通告标识 KN2，交换设备SW分别为第一用户终端STA，和第二用户终端STA。维护密钥通告标识 KN1 和密钥通告标识 KN2；第一用户终端STA」对自己维护的密钥通告标识 KN1 加1后用于发起站间密钥请求分组，交换设备SW对维护的第二用户终端 STA。的密钥通告标识 KN2 加1后用于主动向第二用户终端 STA：发起站间密钥通告分组，第二用户终端 STA，收到正确的站间密钥通告分组后会根据其中的密钥通告标识 KN2字段的值对自己维护的密钥通告标识 KN2的值进行更新，交换设备 SW 收到正确的第二用户终端STA。

发送的站间密钥通告响应分组后会根据其中的密钥通告标识 KN2字段的值对自己维护的密钥通告标识 KN2 的值进行更新，交换设备 SW 使用站间密钥请求分组中的密钥通告标识 KN1 被动地向第一用户终端 STA，发起站间密钥通告分组，第一用户终端 STA，收到正确的站间密钥通告分组后会根据其中的密钥通告标识 KN1字段的值对自己维护的密钥通告标识 KN1 的值进行更新，当交换设备SW 收到正确的第一用户终端STA」发送的站间密钥通告响应分组后会根据其中的密钥通告标识 KN1 字段的值对自己维护的密钥通告标识 KN1 的值进行更新。

交换设备SW 根据第一用户终端STA」的请求为第一用户终端STA」和第二用户终端STA。建立站间密钥过程中，需要先完成对第二用户终端STA。的通告，再完成对第一用户终端STA」的通告。只有对第二用户终端 STA：和第一用户终端STA.的通告都成功才完成整个站间密钥建立过程。

若用户终端 STA」/STA，需要更新或者撤销与用户终端STA,/STA」之间的站间密钥，也需要构造站间密钥请求分组，发送给交换设备 SW，请求更新或撒销用户终端 STA」和用户终端STA，之间的站间密钥 STAkeyi。

实际实现时，若对用户终端STA，和 STA，的通告不成功，可通过重新通告机制重新发起通告。若对第二用户终端STA，的通告在达到设定的最大重新通告次数仍没有取得成功，则认无法为用户终端STA」和STA，建立站间密钥；若对第二用户终端STA。的通告取得成功，但对第一用户终端STA」的通告在达到设定的最大重新通告次数仍没有取得成功，则认无法用户终端 STA」和STA，建立站间密钥，此时需要通知第二用户终端 STA，撤销刚建立的与第一用户终端STA」之间的站间密钥，即交换设备 SW 构造站间密钥通告分组给第二用户终端STAz，并且分组中需要设置撤销标识。

在用户终端 STA」和 STA。之间需要保密通信时，用户终端STA」和 STA。均可发起站间密钥请求。根据本地策略，若站间密钥是双向的，可选择由 MAC地址大的用户终端发起建立的站间密钥作它们之间数据保密传输使用的密钥；若站间密钥是单向的，则用户终端STA」/STA。发送数据包到用户终端 STA』/STA」时，使用用户终端STA」/STA，发起的站间密钥建立过程建立的站间密钥加密数据包，用户终端 STA」/STA，接收来自用户终端STA,/STA」的数据包时，使用用户终端STA,/STA」发起的站问密钥建立过程建立的站间密钥解密数据包。

D.9. 8 邻居用户终端站间密钥建立D.9.8.1 过程概述本附录中D.9.1所述站间密钥建立对于存在多个邻居交换设备的第一用户终端STA」和第二用户终端 STA：，为第一用户终端STA」和第二用户终端STA，分发密钥的交换设备SW 的选择无法通过交换路径探寻过程得到，需要先发起邻居交换设备选择过程。邻居交换设备选择过程如图 D.60。

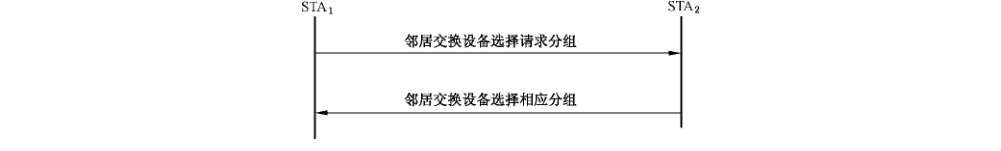

邻居交换设备选择过程主要是第一用户终端STA」和第二用户终端STA，协商选择一个均双方邻居的交换设备，之后STA，就可以请求该邻居交换设备他们通过本附录中 D.9.1所述站间密钥建立过程建立站间密钥。邻居交换设备选择过程主要包括两个分组：邻居交换设备选择请求分组和邻居交换设备选择响应分组。STA，通过邻居交换设备选择请求分组将 STA，的邻居交换设备列表信息告诉STA2:STA，通过邻居交换设备选择响应分组将自己选择的一个同为STA，和STA。的邻居的交换设备的信息反馈给 STA」。

邻居交换设备选择过程分组封装格式见图 D.61。

其中：—MessageType，表示消息分组所属的分组类别，定义如表 D.42。

表 D.42 邻居交换设备选择过程分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	邻居交换设备选择请求分组
0x02	邻居交换设备选择响应分组
其余	保留

MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式见 D.4.2。

D.9.8.2 邻居交换设备选择请求当用户终端STA」试图与自己的邻居用户终端STA，发起保密通信时，STA」首先发送邻居交换设备选择请求分组给 STAz，将自己的邻居交换设备列表信息告知 STA。，供其选择一个交换设备建立STA.与STA，之间的站间密钥。该邻居交换设备选择请求分组包括 NIEsTA 字段，描述STA」的邻居交换设备列表信息供 STA，进行选择，该分组封装在 TAEP-Request/ Neighbor SW Negotiation 中。

邻居交换设备选择请求分组中，数据元素都采用 D.4.3.4.1介绍的封装格式进行封装。分组中有效数据信息元素的集合及元素 ID 定义见表 D.43。

表 D.43 邻居交换设备选择请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
STA，的邻居交换设备信息 NIESTAL	0	可变	D.4.1.16
保留	1~255	-

其中：STA，的邻居交换设备信息 NIEsTA：表示 STA，的所有邻居交换设备信息。

D.9.8.3 邻居交换设备选择响应当用户终端STA，收到邻居用户终端STA，发来的邻居交换设备选择请求分组时，根据邻居交换设备选择请求分组中的NIEsTA元素以及自己的邻居节点信息，选择一个双发共同的邻居交换设备，构造邻居交换设备选择响应分组发送给邻居用户终端STAI。该邻居交换设备选择响应分组封装在TAEP-Response/ Neighbor SW Negotiation 中。

邻居交换设备选择响应分组中，数据元素都采用 D.4.3.4.1介绍的封装格式进行封装。分组中有效数据信息元素的集合及元素 ID 定义见表D.44。

表 D.44 邻居交换设备选择响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
STA，的邻居交换设备信息 NIEsTA2	0	可变	D.4.1.16
保留	1~255

其中：STA，的邻居交换设备信息 NIEsTA2元素：表示STA，选择的与STA.共同的邻居交换设备信息；该字段中邻居交换设备计数字段1。

当STA，收到 STA。回应的邻居交换设备选择响应分组是，判断 NIEsrA2字段是否有效，即STA」是否有这样的一个邻居交换设备，若无效，则丢弃该分组；否则，根据 STA，选择的邻居交换设备的信息，向该邻居交换设备发起本附录中 D.9.1所述的站间密钥建立过程，即可建立 STA，与STA。之间共享的站间密钥。

考虑到两个邻居用户终端的邻居交换设备集合都是一致的，可由发起端STA 直接选举一个邻居交换设备负责建立两个邻居用户终端的站间密钥，该直接选举可由发起端STA 选择MAC地址最小的邻居交换设备，直接向该交换设备发送站间密钥请求分组。因此，邻居交换设备过程的实现是可选的。

D.10 交换密钥建立D.10.1 交换密钥建立过程概述交换密钥 SWKey 包含交换单播加密密钥 SW-UEK（Switch Unicast Encryption Key），交换消息鉴别密钥 SW-MAK（Switch Message Authentication Key），交换密钥加密密钥SW-KEK（Switch Key En- cryption Key）。交换密钥的四个组成部分与单播密钥的四个组成部分一一对应。其中交换单播加密密钥 SW-UEK 用于保护交换设备之间用户数据的机密性和完整性，交换消息鉴别密钥SW-MAK用于保护交换设备之间协议数据的完整性，交换密钥加密密钥 SW-KEK 用于保护设备之间协议数据中密钥数据的机密性。

若交换设备SW，和SW：相邻，则它们之间的交换密钥就是它们之间的单播密钥；若交换设备SW，和SW，不相邻，则它们之间交换密钥的建立分为两个过程：交换基密钥通告过程和交换密钥协商过程。

对于不相邻的交换设备SW，和SW，若它们之间已存在通过预分发的交换基密钥SWBK（Switch Basic Key），则只需执行交换密钥协商过程即可完成交换密钥的建立；若它们之间没有预先设置的交换基密钥，则首先需要执行交换基密钥通告过程，再执行交换密钥协商过程，才能完成交换密钥的建立。

由于相邻的交换设备之间的单播密钥就是它们之间的交换密钥，当相邻的交换设备通过预分发或其他安全机制建立了共享的单播密钥时，也就建立了它们之间的交换密钥。初始的网络中可以只有一个或者两个交换设备，之后逐步扩展。因此，当交换设备SW，通过当前网络中的交换设备SWM接入当前网络时，交换设备SW，和SWw已建立了单播密钥，即建立了它们之间的交换密钥，同时当前网络中其他所有不相邻的交换设备两两之间也已建立有交换密钥。此时，通过交换设备SWw就可以建立交换设备 SW，和当前网络中其他任意的交换设备（如SW。）之间的交换密钥。

D. 10.2 交换基密钥建立D. 10.2.1 交换基密钥建立过程概述交换基密钥通告过程为网络中不相邻的交换设备SW，和交换设备SW，之间建立交换基密钥，将此密钥应用于交换密钥协商过程，以建立起交换设备SW，与交换设备SW，之间共享的交换密钥。

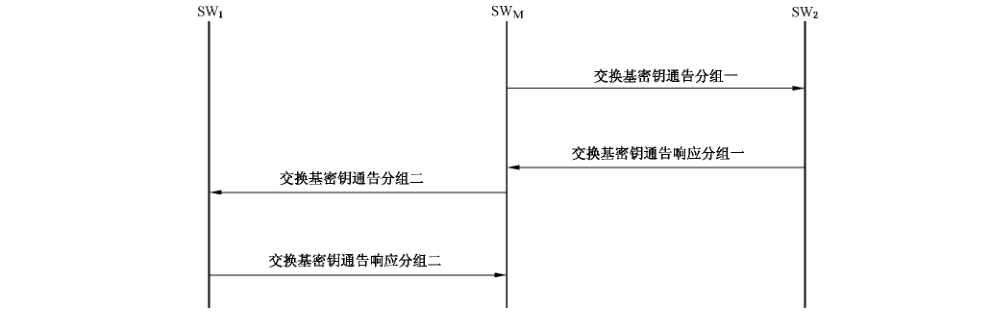

参见图D.62，交换基密钥通告过程是由交换设备 SWM生成一个随机数，作交换设备SW，和SW，的交换基密钥，并先后将此交换基密钥通告给交换设备SW，和SW」。该过程共包含四个步骤：交换设备SWM对SW，的交换基密钥通告、交换设备SW，的交换基密钥通告响应、交换设备SWM对SW，的交换基密钥通告以及交换设备SW，的交换基密钥通告响应。其中交换设备SWw对SW，的交换基密钥通告及交换设备SW，的交换基密钥通告响应与交换设备SWw对SW，的交换基密钥通告及交换设备SW，的交换基密钥通告响应类似，只是通告中的交换基密钥所使用的交换密钥加密密钥SW- KEK 不同。

交换基密钥通告过程分组使用 TAEPoL-Key 帧封装，其协议数据字段中 Key Descriptor 类型取值为0x14，其协议数据字段中的数据字段封装格式见图 D.63。

其中：——MessageType，表示消息分组所属的分组类别，定义如表 D.45。

表 D.45 交换基密钥通告过程分组 MessageType 子类型定义

MessageType 值	定义
0x00	保留
0x01	交换基密钥通告分组一
0x02	交换基密钥通告响应分组一
0x03	交换基密钥通告分组二
0x04	交换基密钥通告响应分组二
其余	保留

MessageData 数据：每种分组的消息数据MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式 D.4.2。

D. 10.2.2 交换基密钥通告分组一D.10.2.2.1 帧格式D.10.2.2.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=011（交换基密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=1 Key_FLAG. MIC=1 Key_FLAG.OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.2.2.1.2 协议数据协议数据包含 SWKeyID、SWBKID、MACsW.MACSw2、KN2、E：（STAkey 2）。分组中的协议数据的集合及元素 ID定义见表D.46。

表 D.46 交换基密钥通告分组一有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWKeyID	0	16	D.4.1.21
SWBKID	1	1	D.4.1.22

表D.46

信息元素	元素 ID	元素长度（八位位组）	定义
MACsw	2	6	D. 4.1.8
MACSw2	3	6	D. 4.1.8
KN2	4	16
Ee （STAkeyrs）		16
保留	6~15
保留	16~255

其中：SWKeyID：其中比特0标识计算消息鉴别码字段值所用的交换消息鉴别密钥SW-MAKzM，其定义见 D. 4. 1.21；

SWBKID，其中比特0标识当前通告的密钥，其他位保留；本字段中比特O初始值为0，每次更新通告密钥时，该位在0和1之间翻转，其定义见 D. 4.1.20；

MACswI：该字段的值MACsw，其定义见 D.4.1.8；

MACsw2：该字段的值MACsw2，其定义见 D.4.1.8；

KN2：表示交换设备SW，的密钥通告标识 KN2，长度16 个八位位组，表示一个整数，初始值为 0x5C365C365C365C365C365C365C365C36，在每次密钥更新通告时该字段值加1；若通告的密钥不变，则本字段值保持不变；

E，（SWBK.2）：其内容字段是交换设备SWM利用与SW，之间的交换密钥加密密钥 SW- KEKzM采用协商的单播播密码算法对交换基密钥SWBK」2加密后的密文（不带 MIC），交换基密钥 SWBK 2交换设备 SWM生成的16个八位位组的随机数。

D. 10.2.2.1.3 消息鉴别码 MIC记为 MICI，其值为交换设备SWM利用与交换设备SW，之间的SWKeyID字段标识的交换消息鉴别密钥 SW-MAKzM通过HMAC-SHA256 算法计算得到，其定义见D.4.1.10。

D. 10.2.2.2 处理过程当交换设备SW。收到交换设备 SWM发送的交换基密钥通告分组后，进行如下处理：

a）检查 KN2字段是否单调递增，若不是，则丢弃该分组；否则，执行步骤b）；

b）利用与交换设备SWM之间的交换消息鉴别密钥SW-MAKzw验证消息鉴别码 MICI 字段是否正确，若不正确，则丢弃该分组；若正确，执行步骤c）；

c）利用与交换设备SWw之间的交换密钥加密密钥 SW-KEK2w解密E，字段即可得到与交换设备SW，之间的交换基密钥SWBK」2；

d）保存此次的密钥通告标识 KN2 字段的值，并构造交换基密钥通告响应分组，发送给交换设备SWM。

D. 10.2.3 交换基密钥通告响应分组一D. 10.2.3.1 帧格式D.10.2.3.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=0 Key_FLAG. KeyType=011（交换基密钥）Key_FLAG. Request=0 Key_FLAG. Encryption=0 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.2.3.1.2 协议数据协议数据包含 SWKeyID、SWBKID、MACSw、MACsw2、KN2。分组中的协议数据的集合及元素 ID定义见表D.47。

表D.47 对端STA 的站间密钥通告响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWKeylD	0	16	D.4.1.21
SWBKID	1	1	D. 4.1.22
MACSwi	2	6	D. 4.1.8
MACsw2	3	6	D.4.1.8
KN2	4	16
保留	5～15
保留	16~255

其中：SWKeyID：其中比特。标识计算消息鉴别码字段值所用的交换消息鉴别密钥 SW-MAK2M；

此字段值应与接收到的交换基密钥通告分组中的SWKeyID 字段值相同，其定义见 D. 4.1.21；

SWBKID：其中比特。标识当前通告的密钥，其他位保留；本字段中比特。初始值为0，每次更新通告密钥时，该位在。和1之间翻转，SWBKID 的定义见 D. 4.1.20；

MACsw1：该字段的值为 MACsw，其定义见 D.4.1.8；

MACsw2：该字段的值为 MACsw，其定义见 D.4.1.8；

KN2：表示交换设备SW，的密钥通告标识 KN2，长度16 个八位位组，表示一个整数，该字段值同接收到的交换基密钥通告分组中的 KN2字段。

D. 10.2.3.1.3 消息鉴别码 MIC记为 MIC2，其值为交换设备 SW，利用SWKeyID字段标识的交换消息鉴别密钥SW-MAKzM通过HMAC-SHA256 算法计算得到，其定义见 D.4.1.10。

D.10.2.3.2 处理过程交换设备SWx收到交换设备SW，发送的交换基密钥通告响应分组后，进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、SWKeyID 字段、SWBKID字段、MACsw1字段、MACsw字段和KN2字段与之前发送给交换设备SW，的交换基密钥通告分组中的对应字段值是否一致，若有一个不一致，则丢弃该分组；若全部一致，则执行步骤b）；

b）利用与交换设备SW。之间的交换消息鉴别密钥SW-MAKzw验证消息鉴别码 MIC2 字段的正确性，若不正确，则丢弃该分组；若正确，则保存此次的密钥通告标识 KN2字段的值，完成将交换设备SW，与交换设备SW，之间的交换基密钥SWBK」2对交换设备SW，通告的过程，执行步骤c）；

c）交换设备SWw根据之前通告给交换设备SW，的交换基密钥SWBK」2，构造交换基密钥通告分组，发送给交换设备SW」。

D. 10.2.4 交换基密钥通告分组二D. 10.2.4.1 帧格式对SW，的交换密钥通告分组使用TAEPoL-Key 帧封装，各字段的定义如下。

D. 10.2.4.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=011（交换基密钥）Key_FLAG.Request=0 Key_FLAG. Encryption=1 Key_FLAG.MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.2.4.1.2 协议数据协议数据包含 SWKeyID.SWBKID、MACsw.MACsw、KNI、E，（STAkeyi2）。分组中的协议数据的集合及元素 ID定义见表D.48。

表D.48 交换基密钥通告分组一有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWKeyID	0	16	D. 4.1.21
SWBKID	1	1	D.4.1.22
MACSwI	2	6	D. 4.1.8
MACSw2	3	6	D.4.1.8
KN1	4	16
Ei （STAkeyia）	5	16
保留	6~15
保留	16~255

其中：-SWKeyID：其中比特0标识计算消息鉴别码字段值所用的交换消息鉴别密钥SW-MAKIM，其定义见D.4.1.21；

SWBKID，其中比特。标识当前通告的密钥，其他位保留；本字段中比特。初始值为0，每次更新通告密钥时，该位在。和1之间翻转，其定义见 D. 4.1.20；

MACswI：该字段的值MACsw，其定义见D.4.1.8；

MACsw2：该字段的值为 MACsw？，其定义见 D.4.1.8；

KN1：表示交换设备SW，的密钥通告标识 KN1，长度16 个八位位组，表示一个整数，初始值为0x5C365C365C365C365C365C365C365C36，在每次密钥更新通告时该字段值加1；若通告的密钥不变，则本字段值保持不变；

E，（SWBK.2）：其内容字段是交换设备SWw利用与SW，之间的交换密钥加密密钥SW- KEK M采用协商的单播播密码算法对交换基密钥SWBK 2加密后的密文（不带MIC），交换基密钥SWBK ：为交换设备SWw生成的16个八位位组的随机数。

D. 10.2.4.1.3 消息鉴别码 MIC记为 MIC3，其值为交换设备SWM利用与交换设备SW，之间的SWKeyID 字段标识的交换消息鉴别密钥 SW-MAK-M通过 HMAC-SHA256算法计算得到，其定义见 D.4.1.10。

D. 10.2.4.2 处理过程当交换设备SW，收到交换设备 SWx发送的交换基密钥通告分组后，进行如下处理：

a）检查 KN1 字段是否单调递增，若不是，则丢弃该分组；否则，执行步骤b）；

b）利用与交换设备SWM之间的交换消息鉴别密钥SW-MAK」M验证消息鉴别码 MIC3 字段是否正确，若不正确，则丢弃该分组；若正确，执行步骤c）；

c）利用与交换设备SWM之间的交换密钥加密密钥 SW-KEKM解密E，字段即可得到与交换设备 SW，之间的交换基密钥 SWBK:2；

d）保存此次的密钥通告标识 KN1 字段的值，并构造交换基密钥通告响应分组，发送给交换设备 SWM。

D. 10.2.5 交换基密钥通告响应分组二D.10.2.5.1 帧格式D.10.2.5.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG.ACK=0 Key_FLAG. KeyType=011（交换基密钥）Key_FLAG.Request=0 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.2.5.1.2 协议数据协议数据包含 SWKeyID.SWBKID、MACsw.MACsw2、KN1。分组中的协议数据的集合及元素ID定义见表 D.49。

表D.49 对端STA 的站间密钥通告响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWKeyID	0	16	D.4.1.21
SWBKID	1	1	D.4.1.22
MACSw	2	6	D.4.1.8
MACSw2	3	6	D.4.1.8
KN1	4	16
保留	5~15
保留	16~255

其中：SWKeyID：其中比特0标识计算消息鉴别码字段值所用的交换消息鉴别密钥SW-MAKIM；此字段值应与接收到的交换基密钥通告分组中的SWKeyID 字段值相同，其定义见D.4.1.21；

SWBKID：其中比特0标识当前通告的密钥，其他位保留；本字段中比特。初始值为0，每次更新通告密钥时，该位在。和1之间翻转，SWBKID 的定义见 D. 4.1.20；

MACsw：该字段的值MACsw，其定义见 D. 4.1.8；

MACsw2：该字段的值为 MACsw，其定义见 D.4.1.8；

KN1：表示交换设备SW，的密钥通告标识 KN1，长度为16 个八位位组，表示一个整数，该字段值同接收到的交换基密钥通告分组中的 KN1 字段。

D. 10.2.5.1.3 消息鉴别码 MIC记为 MIC4，其值为 SW，利用 SWKeyID 字段标识的交换消息鉴别密钥 SW-MAK」-M通过 HMAC- SHA256算法计算得到，其定义见 D.4.1.10。

D. 10.2.5.2 处理过程交换设备 SWw收到交换设备 SW，发送的交换基密钥通告响应分组后，进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、SWKeyID 字段、SWBKID 字段、MACsw字段、MACsw2字段和 KN1字段与之前发送给交换设备SW，的交换基密钥通告分组中的对应字段值是否一致，如果有一个不一致，则丢弃该分组；如果都一直，则执行步骤b）；

b）利用与交换设备SW，之间的交换消息鉴别密钥SW-MAKM验证消息鉴别码 MIC4 字段的正确性，若正确，则保存此次的密钥通告标识 KN1 字段的值，完成将交换设备SW，与交换设备SW，之间的交换基密钥SWBK:2对交换设备SW，通告的过程，即完成为交换设备SW，和交换设备SW，交换基密钥的建立过程；若不正确，则丢弃该分组。

在具体实现时，对交换设备 SW，和SW，的通告不成功时，可通过重新通告机制重新发起通告。交换设备SW，通过交换设备SWw接入网络，若交换设备SWM对交换设备SW，的通告在达到设定的最大重新通告次数仍没有取得成功，则认为无法为交换设备SW，和SW，建立一致的交换基密钥，协议终止；若对交换设备SW，的通告取得成功，但对交换设备SW，的通告在达到设定的最大重新通告次数仍没有取得成功，则认为无法为交换设备SW，和SW，建立一致的交换基密钥，此时需要通知交换设备SW，撤销刚建立的与交换设备SW，之间的交换基密钥，即交换设备SWM构造交换基密钥通告分组给交换设备SW2，通知交换设备SW，将已建立的与交换设备SW，之间的交换基密钥删除。

若交换设备 SW-M 需要更新或者撒销交换设备SW，与SW，之间的交换基密钥，也可以构造交换基密钥通告分组发送给交换设备 SW,/SW.，要求交换设备 SW,/SW更新或者删除与交换设备SW」./ SW，之间的交换基密钥。交换基密钥的更新或撒销过程和交换基密钥的建立过程相同，在具体实现时，可通过在上述交换基密钥通告过程中的每个分组中增加一个标识字段进行区分，用于标识通过交换设备SW 完成交换设备SW，和SW，之间交换基密钥的建立、撤销或者更新过程。

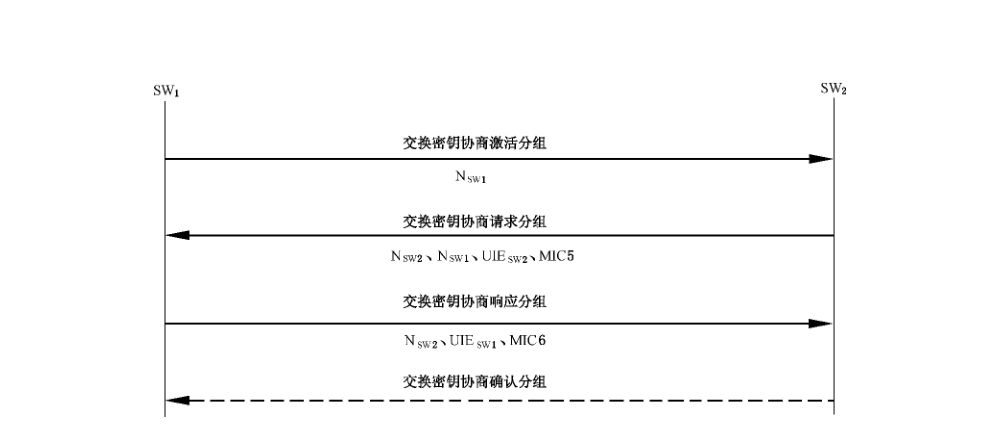

D.10.3 交换密钥协商过程D. 10.3.1 交换密钥协商过程概述交换密钥协商过程是交换设备SW，和SW，利用它们之间的交换基密钥SWBK.2来协商共享的交换密钥（交换单播加密密钥 SW-UEK 2，交换消息鉴别密钥 SW-MAK 2，交换密钥加密密钥SW- KEK 2）。参见图 D.64，交换密钥协商过程包含四个分组：交换密钥协商激活分组、交换密钥协商请求分组、交换密钥协商响应分组及交换密钥协商确认分组，其中交换密钥协商确认分组是可选的，即在具体实现过程中，交换设备SW，向交换设备SW，可发送交换密钥协商确认分组，也可不发送交换密钥协商确认分组。

交换密钥协商过程分组使用 TAEPoL-Key 帧封装，其协议数据字段中 Key Descriptor 类型取值力0x15，其协议数据字段中的数据字段封装格式见图 D.65。

其中：———MessageType，表示消息分组所属的分组类别，定义如表 D.50。

表 D.50 交换密钥协商过程分组 Messagelype 子类型定义

MessageType 值	定义
0x00	保留
0x01	交换密钥激活分组
Ox02	交换密钥请求分组
0x03	交换密钥响应分组
0x04	交换密钥确认分组
其余	保留

MessageData 数据：每种分组的消息数据 MessageData 将在协议分组介绍中进行介绍。其数据元素封装格式 D.4.2。

D. 10.3.2 交换密钥协商激活D.10.3.2.1 帧格式D.10.3.2.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=100（交換密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG.MIC=0 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.3.2.1.2 协议数据协议数据包含 SWBKID.SWKeyID、MACsw、MACsw2、Nsw1。分组中的协议数据的集合及元素 ID定义见表 D.51。

表 D.51 交换密钥协商激活分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWBKID	0	16	D.4.1.20
SWKeylD	1	1	D. 4.1.21
MACSwI	2	6	D.4.1.8
MACsw2	3	6	D.4.1.8
Nsw	4	32	D.4.1.3
保留	5～15
保留	16~255

其中：——SWBKID：标识当前的交换基密钥，其定义见 D.4.1.20；

SWKeyID：其中比特0标识当前协商的交换密钥，其他位保留；本字段的比特。如果是利用交换基密钥第一次进行交换密钥协商，其值0；之后重新进行交换密钥更新时该位在0和1之间翻转，SWKeyID 的定义见 D.4.1.21；

MACsw1：该字段的值MACsw，其定义见 D.4.1.8；

MACsw2：该字段的值为 MACsw，其定义见 D.4.1.8；

Nsw：表示身份鉴别及单播密钥协商标识 Nsw，其定义见 D.4.1.3；若标识 Key_FLAG 中 Op- erationType 字段值为00，则该字段值为交换设备SW，产生的随机数；若标识 Key_FLAG 中OperationType 字段值为01 或者10，则该字段值为上一次交换密钥协商过程计算的交换密钥协商标识的值。

D. 10.3.2.2处理过程当交换设备SW，收到交换设备SW，发送的交换密钥协商激活分组后，进行如下处理：

a）首先检查标识 Key_FLAG 中 Operation Type 字段值，若为01 或者10，则检查 SWBKID 所指的SWBKSA 以及SWKeyID 所指的SWKeySA 是否有效，若其中一个无效，则丢弃该分组，否则执行 b）；如果标识 Key_FLAG 中 OperationType 字段值00，则直接执行c）；

检查分组中的交换密钥协商标识 Nsw字段值与上一次交换密钥协商过程中计算的交换密钥协商标识值是否一致，若不一致，则丢弃该分组，若一致，则进一步查看标识 Key_FLAG 中OperationType 字段值，若为01则更新过程，执行步骤c）；若10则为删除过程，则构造交换密钥协商响应分组发往SW」，并删除与SW，之间的交换密钥，交换密钥协商激活分组接收处理完成；

c）生成询问 Nsw2，利用与交换设备SW，之间的交换基密钥SWBK」2、交换密钥协商标识 Nsw及交换设备SW，生成的询问 Nsw2计算得到与交换设备SW，之间的交换密钥（包括交换单播加密密钥 SW-UEK.2，交换消息鉴别密钥SW-MAK_2，交换密钥加密密钥SW-KEK」2）以及下一次交换密钥协商过程中的交换密钥协商标识种子，然后对该种子使用SHA-256 函数计算得到长度为32个八位位组的下一次交换密钥协商过程的协商标识并保存；

利用计算得到的交换密钥中的交换消息鉴别密钥SW-MAK_2本地计算消息鉴别码消息鉴别码 MIC5，构造交换密钥协商请求分组发送给交换设备SW。

D.10.3.3 交换密钥协商请求D. 10.3.3.1 帧格式D.10.3.3.1.1 Key_FLAG Key_FLAG 定义见D.4.3.5.3。

Key_FLAG.ACK=1 Key_FLAG. KeyType=100（交换密钥）Key_FLAG.Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.3.3.1.2 协议数据协议数据包含 SWBKID、SWKeyID、MACsw、MACSw2、Nsw、UIEsw2。分组中的协议数据的集合及元素 ID定义见表D.52。

表D.52 交换密钥协商请求分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWBKID	0	16	D. 4.1.20
SWKeyID	1	1	D.4.1.21
MACsw	2	6	D.4.1.8
MACSW2	3	6	D. 4.1.8
Nsw	4	32	D.4.1.3
Nsw2	5	32	D.4.1.3
UIEsw：	6	可变	D.4.1.15
保留	7~15
保留	16～255

其中：-SWBKID：标识当前的交换基密钥，其定义见D.4.1.20；该字段值同收到的交换密钥协商激活分组中的 SWBKID 字段值；

SWKeyID：其中比特0标识当前协商的交换密钥，其他位保留；本字段的比特。如果是利用交换基密钥第一次进行交换密钥协商，其值0；之后重新进行交换密钥更新时该位在0和1之间翻转，SWKeyID 的定义见 D.4.1.21；该字段值同收到的交换密钥协商激活分组中的SWKeyID 字段值；

MACsw：该字段的值 MACsw，其定义见 D.4.1.8；

MACsw2：该字段的值为 MACsw，其定义见 D.4.1.8；

Nsw：表示身份鉴别及单播密钥协商标识 Nsw1，其定义见 D.4.1.3；若标识 Key_FLAG 中 Op- erationType字段值00，则该字段值交换设备SW，产生的随机数；若标识 Key_FLAG 中OperationType 字段值为01 或者10，则该字段值为上一次交换密钥协商过程计算的交换密钥协商标识的值；

Nsw2：表示交换设备SW：的询问 Nsw？字段，由交换设备SW2生成的随机数，其定义见 D.4.1.3；

-UIEsw2：表示交换设备SW。的单播密码信息元素，描述交换设备SW，支持的所有单播密码套件供 SW，进行选择，其定义见 D.4.1.15。

D. 10.3.3.1.3 消息鉴别码 MIC记为 MIC5字段，其值为交换设备 SW，利用最新协商的交换消息鉴别密钥 SW-MAK.2通过HMAC-SHA256算法计算得到。

D.10.3.3.2 处理过程当交换设备SW，收到交换设备SW。发送的交换密钥协商请求分组后，进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、SWBKID 字段、SWKeyID字段、MACsw字段、MACsw字段和交换密钥协商标识 Nsw与之前发送的交换密钥协商激活分组中的对应字段值是否一致，若有一个不一致，则丢弃该分组；若都一致，则执行步骤 b）；

b）利用与交换设备SW，之间的交换基密钥SWBK_2、交换密钥协商标识 Nsw及交换设备SW2的询问 Nsw计算得到与交换设备 SW，之间的交换密钥，包括交换单播加密密钥 SW-UEKI2，交换消息鉴别密钥SW-MAK_2，交换密钥加密密钥 SW-KEK」2和下一次交换密钥协商过程中的交换密钥协商标识种子，然后对该种子使用 SHA-256 函数计算得到长度32个八位位组的下一次交换密钥协商过程的协商标识并保存；

c）利用计算得到的交换密钥中的交换消息鉴别密钥 SW-MAK」2验证交换密钥协商请求分组中的消息鉴别码 MIC5字段的正确性，若不正确，则丢弃该分组；若正确，执行步骤d）；

d）利用计算得到的交换密钥中的交换消息鉴别密钥SW-MAK.2本地计算消息鉴别码消息鉴别码 MIC6，构造交换密钥协商响应分组，发送给交换设备SWz。

D. 10.3.4 交换密钥协商响应D. 10.3.4.1 帧格式D.10.3.4.1.1 Key_FLAG Key_FLAG定义见D.4.3.5.3。

Key_FLAG. ACK=0 Key_FLAG. KeyType=100（交换密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.3.4.1.2 协议数据协议数据包含 SWBKID、SWKeyID、MACSW1、MACSW2、NSwW、UIEsw。分组中的协议数据的集合及元素 ID 定义见表 D.53。

表 D.53 交换密钥协商响应分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWBKID		16	D. 4.1.20
SWKeyID	1	1	D.4.1.21
MACSw	2	6	D.4.1.8
MACSw2	3	6	D.4.1.8
NSw2	4	32	D.4.1.3
UIESwI	5	可变	D.4.1.15
保留	6~15
保留	16~255

其中：—SWBKID：标识当前的交换基密钥，其定义见 D.4.1.20；该字段值同收到的交换密钥协商请求分组中的 SWBKID 字段值；

SWKeyID：其中比特。标识当前协商的交换密钥，其他位保留；本字段的比特◎如果是利用交换基密钥第一次进行交换密钥协商，其值0；之后重新进行交换密钥更新时该位在0和1之间翻转，SWKeyID 的定义见 D.4.1.21；该字段值同收到的交换密钥协商请求分组中的SWKeyID 字段值；

MACsw：该字段的值MACsw，其定义见D.4.1.8；

MACsw2：该字段的值MACsw，其定义见 D.4.1.8；

Nsw2：表示交换设备SW，的询问Nsw字段，由交换设备SW，生成的随机数，该字段值同交换密钥协商请求分组中的 Nsw2字段值，其定义见 D.4.1.3；

UIEsw1：表示交换设备 Nsw所选择的单播密码套件，其定义见D.4.1.15。

D. 10.3.4. 1.3 消息鉴别码 MIC记为 MIC6 字段，表示消息鉴别码，由交换设备SW，利用生成的交换消息鉴别密钥SW-MAK.2对交换密钥协商响应分组中本字段外的其他字段或对交换密钥协商响应分组中本字段外的其他字段及已计算出的下一次交换密钥协商过程中的交换密钥协商标识 Nsw通过杂凑函数计算得到的杂凑值。

D. 10.3.4.2 处理过程交换设备SW，收到交换设备SW，发送的交换密钥协商响应分组后，进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、SWBKID 字段、SWKeyID字段、MACsw字段、MACsw字段和交换设备SW，的询问 Nsw字段与之前发送的交换密钥协商请求分组中的对应字段值是否一致，若有一个不一致，则丢弃该分组；若都一致，则执行步骤b）；

b 利用计算得到的交换密钥中的交换消息鉴别密钥 SW-MAK」2验证交换密钥协商响应分组中的消息鉴别码 MIC6字段的正确性，若不正确，则丢弃该分组；否则，交换设备SW，确认交换设备 SW，已获得与其一致的交换密钥；

c）交换设备 SW，根据本地策略，选择是否发送交换密钥协商确认分组，如果选择发送交换密钥协商确认分组，则利用计算得到的交换密钥中的交换消息鉴别密钥 SW-MAK」2本地计算消息鉴别码 MIC7，构造交换密钥协商确认分组，发送给交换设备 SW」。

D.10.3.5 交换密钥协商确认D.10.3.5.1 帧格式D. 10.3.5.1.1 Key_FLAG Key_FLAG 定义见 D.4.3.5.3。

Key_FLAG. ACK=0 Key_FLAG. KeyType=100（交换密钥）Key_FLAG. Request=1 Key_FLAG. Encryption=0 Key_FLAG. MIC=1 Key_FLAG. OperationType=00（建立过程）/01（更新过程）/10（删除过程）D.10.3.5.1.2 协议数据协议数据包含 SWBKID、SWKeyID、MACsw、MACSw2、NswI、UIEsw2。分组中的协议数据的集合及元素 ID 定义见表 D. 54。

表 D.54 交换密钥协商确认分组有效元素集合

信息元素	元素 ID	元素长度（八位位组）	定义
SWBKID	0	16	D. 4.1.20
SWKeyID	1	1	D.4.1.21
MACswi	2	6	D.4.1.8
MACSw2	3	6	D.4.1.8
Nsw	4	32	D.4.1.3
保留	5~15
保留	16~255

其中：SWBKID：标识当前的交换基密钥，其定义见 D.4.1.20；该字段值同收到的交换密钥协商响应分组中的 SWBKID 字段值；

SWKeyID：其中比特•标识当前协商的交换密钥，其他位保留；本字段的比特◎如果是利用交换基密钥第一次进行交换密钥协商，其值为0；之后重新进行交换密钥更新时该位在0和1之间翻转，SWKeyID 的定义见D.4.1.21；该字段值同收到的交换密钥协商响应分组中的SWKeyID 字段值；

MACsw：该字段的值为 MACsw，其定义见 D.4. 1.8；

MACsw2：该字段的值为 MACsw2，其定义见 D. 4.1.8；

Nsw1：表示交换密钥协商标识 Nsw，该字段值同交换密钥协商请求分组中的Nsw字段的值，其定义见 D.4.1.3。

D. 10.3.5.1.3 消息鉴别码 MIC记为 MIC7 字段，表示消息鉴别码，由交换设备 SW，利用生成的交换消息鉴别密钥SW-MAK-2对交换密钥协商响应分组中除本字段外所有字段及下一次交换密钥协商过程中的交换密钥协商标识进行计算得到的杂凑值。

D. 10.3.5.2 处理过程交换设备SW」收到交换设备SW，发送的交换密钥协商确认分组后，进行如下处理：

a）比较 Key_FLAG 字段的 OperationType 字段、SWBKID 字段、SWKeyID字段、MACswI 字段、MACsw2字段及交换密钥协商标识 Nsw 与之前发送的交换密钥协商响应分组中的对应字段值是否一致，若有一个不一致，则丢弃该分组；若都一致，则执行步骤 b）；

b）利用计算得到的交换密钥中交换消息鉴别密钥SW-MAK」2验证交换密钥协商确认分组中的消息鉴别码 MIC7 字段的正确性，若不正确，则丢弃该分组；若正确，则交换设备SW，确认交换设备SW，已获得与其一致的交换密钥。

若交换设备SWx 需要更新或者撤销交换设备SW，与SW，之间的交换基密钥，则构造交换基密钥通告分组发送给交换设备 SW，/SW.，要求交换设备SW,/SW，更新或者删除与交换设备SW,/SW2之间的交换基密钥。交换基密钥的更新或撤销过程和交换基密钥的建立过程相同，在具体实现时，可通过在上述交换基密钥通告过程中的每个分组中增加一个标识字段进行区分，用于标识通过交换设备SW完成交换设备SW，和SW，之间交换基密钥的建立、撤销或者更新过程。

若交换设备 SW」/SW，需要更新或者撤销与交换设备SW,/SW，之间的交换密钥时，交换设备SW./SW.构造交换密钥协商激活分组发送给交换设备 SW2/SW」，要求交换设备 SW2/SW，更新或者删除与交换设备SW./SW，之间交换密钥；交换密钥的更新、撒销过程和交换密钥的协商过程相同，具体实现时，通过在上述的交换密钥协商过程中的每个分组中增加一个标识字段进行区分，用于标识交换设备SW，与SW，之间交换密钥的协商、撤销或者更新。

附录E（资料性附录）单向控制功能的考虑E. 1 概述本标准中允许设置端口的 1 AdminControlledDirectons 参数值In，是为了支持一些PC环境的特性：

a）远程唤醒；

b）对等唤醒；

c）远程控制；

d）告警。

E.2 远程唤醒远程唤醒允许连接在LAN 内的管理控制台对连接在LAN上的PC 执行管理功能，不论 PC 是否开机，管理控制台均向 PC发送一个特殊的封包“Magic Packet”，PC 的 LAN 适配卡识别出“Magic Packet”后，激活 PC。在引入可信第三方的实体鉴别及接入架构系统中，如果配置“Full Control”，则PC 关机将导致鉴别失败，“Magic Packet”将被PC连接的桥端口阻止，从而关闭远程唤醒功能。

使用单向控制可以允许“Magic Packet”被桥端口转发，恢复远程唤醒功能。然而，因为单向控制将允许任何帧通过端口，该特性将减弱引入可信第三方的实体鉴别及接入架构系统提供的保护。

E.3 对等唤醒在使用 Windows 对等网络的PC环境中，任何 Windows 客户端可以和LAN内其他的PC共享资源。和远程唤醒一样，如果提供共享资源的PC正处于电源管理状态（例如，待机状态），则其共享资源对于其他PC将不可用。Windows 提供了 PC 的MAC驱动的一些帧模式，当这些模式被 MAC 收到后，和远程唤醒类似，会触发相关的恢复功能。然而，如果“Full Control”被配置，则桥连接PC的受控端口可能已经转换力 Disabled 状态，这些帧将被阻止。

同样，单向控制使唤醒功能可以使用，但降低了安全性。

E.4 远程控制告警标准论坛（ASF）正在提出关于支持鉴别的客户远程控制功能（开机/关机、重启等）的标准项目。该功能使用和远程控制“Magic Packet”相似的方法，和前面的例子一样，该功能依赖于把数据包从桥端口传送到客户的能力。同样，单向控制提供了实现该功能的一个方法。

E.5 告警E.5.1一般要求ASF 正在开发相关告警信息附录，该附录允许PC或工作站把存在于物理及操作环境的问题通知给管理者（例如，温度过高、风扇停转、电源问题等）。这些告警通常采用 SNMP Trap 数据包形式，如果连接工作站的交换端口支持引入可信第三方的实体鉴别及接入方法，则当受控端口处于非授权状态，这些告警将被阻止转发。

为允许这些告警能够被转发到管理者，应利用非受控端口来接收和处理这些告警。关联到非受控端口的告警处理句柄识别包含有效告警信息的输入帧，有选择的转发它们到管理者。

E.5.2 告警封装类型为 TAEPoL-Encapsulated-ASF-Alert 的数据包提供了使告警信息能够被封装到 TAEPOL. 帧中，从而被关联到非受控端口的协议实体识别的方法。

E.5.3 请求者产生的告警产生 ASF 告警的工作站有两个可能的处理策略：—在所有情况下，使用两种形式传送告警：一种封装在 TAEPoL.帧中，一种采用告警的原始形式（例如，SNMP Trap）。

根据它是否成功地完成了鉴别，请求者决定是发送告警的原始形式还是发送原始形式和TAEPoL. 封装形式。如果请求者和鉴别访问控制器鉴别成功，可以认为鉴别访问控制器的受控端口处于授权状态，因此就没有必要发送 TAEPoL. 封装的告警；如果请求者和鉴别访问控制器鉴别失败，两种形式的告警都要发送。

E. 5.4 鉴别访问控制器系统处理的告警当从非受控端口收到一个 TAEPoL-Encapsulated-ASF-Aler 类型的TAEPoL帧，鉴别访问控制器PAE把帧发送到负责处理 ASF 告警的协议实体进行进一步处理。该协议实体应能够清楚地确定可接收的ASF 告警信息的格式，不符合规则的数据帧将被丢弃。对于符合规则的TAEPoL-Encapsulated- ASF-Alert 帧，ASF 协议实体可以采用下述任一策略进行处理：根据受控端口的状态决定 TAEPoL-Encapsulated-ASF-Alert 帧是否应当被拆封并转发。如果受控端口处于授权状态，由于请求者将发送告警的非封装形式，ASF 协议实体丢弃任何的TAEPoL-Encapsulated-ASF-Alert 帧。

忽略受控端口的状态，被拆封并转发告警。

应注意，当受控端口处于授权状态时，TAEPoL-Encapsulated-ASF-Alert 帧会同时被受控端口和非受控端口收到。

注：使用该机制处理告警时，希望告警的最大速率小于 10告警/s。

E. 5.5 ASF 告警接收器的隐含意义结合请求者和鉴别访问控制器处理 TAEPoL-Encapsulated-ASF-Alert 帧的策略，这意味着最终ASF 告警的接收器可能收到同一个告警信息的两份拷贝。

参考文献

［1］ RFC1414 Identification MIB.
［2］ ISO/IEC 14882:2003 Programming languages—C+t.
［3］ Stubblefield,A.，loannidis,J.，Rubin,A.，“Using the Fluhrer, Mantin and Shamir Attack to

Break WEP”，2002 NDSS Conference.

［4］ RFC 3748 Extensible Authentication Protocol（EAP）.
［5］ GB/T 16263.1 信息技术 ASN. 1 编码规则：基本编码规则（BER）、正则编码规则（CER）

和特异编码规则（DER）的规范（GB/T 16263.1—1996,idt ISO/IEC 8825-1:

1995）. GB/T 28455—2012中华人民共和国国家标准信息安全技术引入可信第三方的实体鉴别及接入架构规范GB/T 28455—2012中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址：www.gb168.cn服务热线：010-68522006 2012年11月第一版*书号：155066•1-45597版权专有侵权必究GB/T 28455-2012

前言​

引言​

1 范围​

2 规范性引用文件​

2 部分：逻辑链路控制​

11 部分：无线局域网媒体访问控制和物理层规范​

3 术语和定义​

3.1 鉴别访问控制器 authentication access controller​

3.2 请求者 • requester REQ​

3.3 鉴别服务器 authentication server AS​

3.4 桥端口 bridge port​

3.5 边缘端口 edge port​

3.6 网络接入端口 network access port​

3.7 端口访问实体 port access entity PAE​

3.8 系统 system​

4 缩略语​

5 引入可信第三方的实体鉴别及接入架构​

5.1 概述​

5.2 访问控制的范围​

5.3.1 概述​

5.3.2 受控端口与非受控端口​

5.3.3 接收和发送控制​

5.4 端口访问实体（PAE）​

5.4.1 概述​

5.4.2 鉴别访问控制器角色​

5.4.3 请求者角色​

5.4.4 端口访问限制​

5.4.5.1 概述​

5.4.5.2 TAEP 分组格式​

5.4.5.3 TABP 分组字段各个域定义​

3 Nak（Response only） 位组，每个8位位组表示1个通用的鉴别方法。数值4～249表示可以​

5.4.5.4 TABP 复用模型​

5.4.5.4.1 一般要求​

5.4.5.4.3 TAEP 层​

5.4.5.4.4 TABP 对等体层和鉴别访问控制器层​

5.4.5.4.5 TAEP 鉴别方法​

5.4.5.5 端对端的协议​

5.4.5.6 TAEP 消息交换​

5.4.5.7 底层、传输层协议​

5.4.6 注销机制​

5.4.7 自适应端口选择​

5.5 IEEE Std 802.3-2005 中端口访问控制的使用​

6 链路上的 TAEP 封装（TAEPoL）​

6.1 概述​

6.2 八位位组的发送和标识​

6.3 TAEPoL MPDU 在 GB/T 15629.2（IEEE 802.2）逻辑链路控制（L.I.C）中的格式​

6.4 TABPOL MPDU 在 GB/T 15629.3（IEEE 802.3）中的格式​

6.5 标签 TAEPOL MPDU​

6.6 TABPOL PDU 的格式​

6.6.1 概述​

6.6.2 协议版本​

6.6.3 类型​

6.6.4 长度​

6.6.5 内容​

6.6.6 内容字段中封装数据定义​

6.6.6.1.2 长度字段​

6.6.6.1.3 标识字段​

6.6.6.1.4 重放计数器字段​

6.6.6.1.5 算法字段​

6.6.6.1.6 保留字段​

6.6.6.2 Hello 格式​

6.6.6.3 Logoff 格式​

7 对等鉴别访问控制协议​

7.1 概述​

7.2 鉴别过程​

7.3 PCAP 状态机​

7.3.1 一般要求​

7.3.2 状态图中的符号约定​

7.3.3 时钟和全局变量​

7.3.3.1 时钟​

7.3.3.2 全局变量​

7.3.4 端口计时器状态机​

7.3.5 鉴别访问控制器状态机​

7.3.5.1 一般要求​

7.3.5.2 鉴别访问控制器 PAR状态机定义中使用的变量、常量和过程​

7.3.5.2.2 常量​

7.3.5.2.3 过程​

7.3.5.3 鉴别访问控制器 PAE 状态机维护的计数器​

7.3.5.3.1 概述​

7.3.5.4 INITIALIZE 状态​

前言

引言

1 范围

2 规范性引用文件

2 部分：逻辑链路控制

11 部分：无线局域网媒体访问控制和物理层规范

3 术语和定义

3.1 鉴别访问控制器 authentication access controller

3.2 请求者 • requester REQ

3.3 鉴别服务器 authentication server AS

3.4 桥端口 bridge port

3.5 边缘端口 edge port

3.6 网络接入端口 network access port

3.7 端口访问实体 port access entity PAE

3.8 系统 system

4 缩略语

5 引入可信第三方的实体鉴别及接入架构

5.1 概述

5.2 访问控制的范围

5.3.1 概述

5.3.2 受控端口与非受控端口

5.3.3 接收和发送控制

5.4 端口访问实体（PAE）

5.4.1 概述

5.4.2 鉴别访问控制器角色

5.4.3 请求者角色

5.4.4 端口访问限制

5.4.5.1 概述

5.4.5.2 TAEP 分组格式

5.4.5.3 TABP 分组字段各个域定义

3 Nak（Response only）位组，每个8位位组表示1个通用的鉴别方法。数值4～249表示可以

5.4.5.4 TABP 复用模型

5.4.5.4.1 一般要求

5.4.5.4.3 TAEP 层

5.4.5.4.4 TABP 对等体层和鉴别访问控制器层

5.4.5.4.5 TAEP 鉴别方法

5.4.5.5 端对端的协议

5.4.5.6 TAEP 消息交换

5.4.5.7 底层、传输层协议

5.4.6 注销机制

5.4.7 自适应端口选择

5.5 IEEE Std 802.3-2005 中端口访问控制的使用

6 链路上的 TAEP 封装（TAEPoL）

6.1 概述

6.2 八位位组的发送和标识

6.3 TAEPoL MPDU 在 GB/T 15629.2（IEEE 802.2）逻辑链路控制（L.I.C）中的格式

6.4 TABPOL MPDU 在 GB/T 15629.3（IEEE 802.3）中的格式

6.5 标签 TAEPOL MPDU

6.6 TABPOL PDU 的格式

6.6.1 概述

6.6.2 协议版本

6.6.3 类型

6.6.4 长度

6.6.5 内容

6.6.6 内容字段中封装数据定义

6.6.6.1.2 长度字段

6.6.6.1.3 标识字段

6.6.6.1.4 重放计数器字段

6.6.6.1.5 算法字段

6.6.6.1.6 保留字段

6.6.6.2 Hello 格式

6.6.6.3 Logoff 格式

7 对等鉴别访问控制协议

7.1 概述

7.2 鉴别过程

7.3 PCAP 状态机

7.3.1 一般要求

7.3.2 状态图中的符号约定

7.3.3 时钟和全局变量

7.3.3.1 时钟

7.3.3.2 全局变量

7.3.4 端口计时器状态机

7.3.5 鉴别访问控制器状态机

7.3.5.1 一般要求

7.3.5.2 鉴别访问控制器 PAR状态机定义中使用的变量、常量和过程

7.3.5.2.2 常量

7.3.5.2.3 过程

7.3.5.3 鉴别访问控制器 PAE 状态机维护的计数器

7.3.5.3.1 概述

7.3.5.4 INITIALIZE 状态
