GB/T 32918.2-2016 信息安全技术 SM2 椭圆曲线公钥密码算法 第 2 部分：数字签名算法

返回主题目录 · 官方来源

来源：GB/T 32918.2-2016 国家标准详情；封面发布日期：2016-08-29；实施日期：2017-03-01。 PDF SHA-256：2dcc42479512d5b497ce2b5e2515d97d491dcc965784261ce383d06181bff618。 转写说明：对照官方 PDF 全部 14 页的页面图像校正文字、公式、图示及附录 A 测试向量；省略封面、目录、页眉、页脚和页码，合并跨页内容。正式引用请核对原 PDF。

前言​

GB/T 32918《信息安全技术 SM2 椭圆曲线公钥密码算法》分为 5 个部分：

  • 第 1 部分：总则；
  • 第 2 部分：数字签名算法；
  • 第 3 部分：密钥交换协议；
  • 第 4 部分：公钥加密算法；
  • 第 5 部分：参数定义。

本部分为 GB/T 32918 的第 2 部分。

本部分按照 GB/T 1.1—2009 给出的规则起草。

本部分由国家密码管理局提出。

本部分由全国信息安全标准化技术委员会（SAC/TC 260）归口。

本部分起草单位：北京华大信安科技有限公司、中国人民解放军信息工程大学、中国科学院数据与通信保护研究教育中心。

本部分主要起草人：陈建华、祝跃飞、叶顶峰、胡磊、裴定一、彭国华、张亚娟、张振峰。

引言​

N. Koblitz 和 V. Miller 在 1985 年各自独立地提出将椭圆曲线应用于公钥密码系统。椭圆曲线公钥密码所基于的曲线性质如下：

  • 有限域上椭圆曲线在点加运算下构成有限交换群，且其阶与基域规模相近；
  • 类似于有限域乘法群中的乘幂运算，椭圆曲线多倍点运算构成一个单向函数。

在多倍点运算中，已知多倍点与基点，求解倍数的问题称为椭圆曲线离散对数问题。对于一般椭圆曲线的离散对数问题，目前只存在指数级计算复杂度的求解方法。与大数分解问题及有限域上离散对数问题相比，椭圆曲线离散对数问题的求解难度要大得多。因此，在相同安全程度要求下，椭圆曲线密码较其他公钥密码所需的密钥规模要小得多。

SM2 是国家密码管理局组织制定并提出的椭圆曲线密码算法标准。GB/T 32918 的主要目标如下：

  • GB/T 32918.1 定义和描述了 SM2 椭圆曲线密码算法的相关概念及数学基础知识，并概述了该部分同其他部分的关系。
  • GB/T 32918.2 描述了一种基于椭圆曲线的签名算法，即 SM2 签名算法。
  • GB/T 32918.3 描述了一种基于椭圆曲线的密钥交换协议，即 SM2 密钥交换协议。
  • GB/T 32918.4 描述了一种基于椭圆曲线的公钥加密算法，即 SM2 加密算法，该算法需使用 GB/T 32905—2016 定义的 SM3 密码杂凑算法。
  • GB/T 32918.5 给出了 SM2 算法使用的椭圆曲线参数，以及使用椭圆曲线参数进行 SM2 运算的示例结果。

本部分为 GB/T 32918 的第 2 部分，描述了基于椭圆曲线的数字签名算法。

1 范围​

GB/T 32918 的本部分规定了 SM2 椭圆曲线公钥密码算法的数字签名算法，包括数字签名生成算法和验证算法，并给出了数字签名与验证示例及其相应的流程。

本部分适用于商用密码应用中的数字签名和验证，可满足多种密码应用中的身份鉴别和数据完整性、真实性的安全需求。

2 规范性引用文件​

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

  • GB/T 32918.1—2016 信息安全技术 SM2 椭圆曲线公钥密码算法 第 1 部分：总则
  • GB/T 32905—2016 信息安全技术 SM3 密码杂凑算法

3 术语和定义​

下列术语和定义适用于本文件。

3.1 消息 message​

任意有限长度的比特串。

3.2 签名消息 signed message​

由消息以及该消息的签名部分所组成的一组数据项。

3.3 签名密钥 signature key​

在数字签名生成过程中由签名者专用的秘密数据项，即签名者的私钥。

3.4 签名生成过程 signature generation process​

输入消息、签名密钥和椭圆曲线系统参数，并输出数字签名的过程。

3.5 可辨别标识 distinguishing identifier​

可以无歧义辨别某一实体身份的信息。

4 符号和缩略语​

下列符号和缩略语适用于本文件。

  • A, B：使用公钥密码系统的两个用户。
  • d_A：用户 A 的私钥。
  • E(F_q)：F_q 上椭圆曲线 E 的所有有理点（包括无穷远点 O）组成的集合。
  • e：密码杂凑算法作用于消息 M̄ 的输出值。
  • e′：密码杂凑算法作用于消息 M̄′ 的输出值。
  • F_q：包含 q 个元素的有限域。
  • G：椭圆曲线的一个基点，其阶为素数。
  • H_v( )：消息摘要长度为 v 比特的密码杂凑算法。
  • ID_A：用户 A 的可辨别标识。
  • M：待签名消息。
  • M′：待验证消息。
  • mod n：模 n 运算。例如，23 mod 7 = 2。
  • n：基点 G 的阶（n 是 #E(F_q) 的素因子）。
  • O：椭圆曲线上的一个特殊点，称为无穷远点或零点，是椭圆曲线加法群的单位元。
  • P_A：用户 A 的公钥。
  • q：有限域 F_q 中元素的数目。
  • a, b：F_q 中的元素，它们定义 F_q 上的一条椭圆曲线 E。
  • x ∥ y：x 与 y 的拼接，其中 x、y 可以是比特串或字节串。
  • Z_A：关于用户 A 的可辨别标识、部分椭圆曲线系统参数和用户 A 公钥的杂凑值。
  • (r, s)：发送的签名。
  • (r′, s′)：收到的签名。
  • [k]P：椭圆曲线上点 P 的 k 倍点，即 [k]P = P + P + ⋯ + P（k 个 P），k 是正整数。
  • [x, y]：大于或等于 x 且小于或等于 y 的整数的集合。

5 数字签名算法​

5.1 综述​

数字签名算法由一个签名者对数据产生数字签名，并由一个验证者验证签名的可靠性。每个签名者有一个公钥和一个私钥，其中私钥用于产生签名，验证者用签名者的公钥验证签名。在签名的生成过程之前，要用密码杂凑算法对 M̄（包含 Z_A 和待签消息 M）进行压缩；在验证过程之前，要用密码杂凑算法对 M̄′（包含 Z_A 和待验证消息 M′）进行压缩。

5.2 椭圆曲线系统参数​

椭圆曲线系统参数包括有限域 F_q 的规模 q（当 q = 2^m 时，还包括元素表示法的标识和约化多项式）；定义椭圆曲线 E(F_q) 的方程的两个元素 a、b ∈ F_q；E(F_q) 上的基点 G = (x_G, y_G)（G ≠ O），其中 x_G 和 y_G 是 F_q 中的两个元素；G 的阶 n 及其他可选项（如 n 的余因子 h 等）。

椭圆曲线系统参数及其验证应符合 GB/T 32918.1—2016 第 5 章的规定。

5.3 用户密钥对​

用户 A 的密钥对包括其私钥 d_A 和公钥 P_A = [d_A]G = (x_A, y_A)。

用户密钥对的生成算法与公钥验证算法应符合 GB/T 32918.1—2016 第 6 章的规定。

5.4 辅助函数​

5.4.1 概述​

在本部分规定的椭圆曲线数字签名算法中，涉及两类辅助函数：密码杂凑算法与随机数发生器。

5.4.2 密码杂凑算法​

本部分规定使用国家密码管理局批准的密码杂凑算法，如 SM3 密码杂凑算法。

5.4.3 随机数发生器​

本部分规定使用国家密码管理局批准的随机数发生器。

5.5 用户其他信息​

作为签名者的用户 A 具有长度为 entlen_A 比特的可辨别标识 ID_A，记 ENTL_A 是由整数 entlen_A 转换而成的两个字节，在本部分规定的椭圆曲线数字签名算法中，签名者和验证者都需要用密码杂凑算法求得用户 A 的杂凑值 Z_A。按 GB/T 32918.1—2016 中 4.2.6 和 4.2.5 给出的方法，将椭圆曲线方程参数 a、b、G 的坐标 x_G、y_G 和 P_A 的坐标 x_A、y_A 的数据类型转换为比特串，Z_A = H_256(ENTL_A ∥ ID_A ∥ a ∥ b ∥ x_G ∥ y_G ∥ x_A ∥ y_A)。

6 数字签名的生成算法及流程​

6.1 数字签名的生成算法​

设待签名的消息为 M，为了获取消息 M 的数字签名 (r, s)，作为签名者的用户 A 应实现以下运算步骤：

  • A₁：置 M̄ = Z_A ∥ M；
  • A₂：计算 e = H_v(M̄)，按 GB/T 32918.1—2016 中 4.2.4 和 4.2.3 给出的方法将 e 的数据类型转换为整数；
  • A₃：用随机数发生器产生随机数 k ∈ [1, n - 1]；
  • A₄：计算椭圆曲线点 (x₁, y₁) = [k]G，按 GB/T 32918.1—2016 中 4.2.8 给出的方法将 x₁ 的数据类型转换为整数；
  • A₅：计算 r = (e + x₁) mod n，若 r = 0 或 r + k = n 则返回 A₃；
  • A₆：计算 s = ((1 + d_A)^(-1) · (k - r · d_A)) mod n，若 s = 0 则返回 A₃；
  • A₇：按 GB/T 32918.1—2016 中 4.2.2 给出的细节将 r、s 的数据类型转换为字节串，消息 M 的签名为 (r, s)。

注：数字签名生成过程的示例参见附录 A。

6.2 数字签名生成算法流程​

数字签名生成算法流程见图 1。

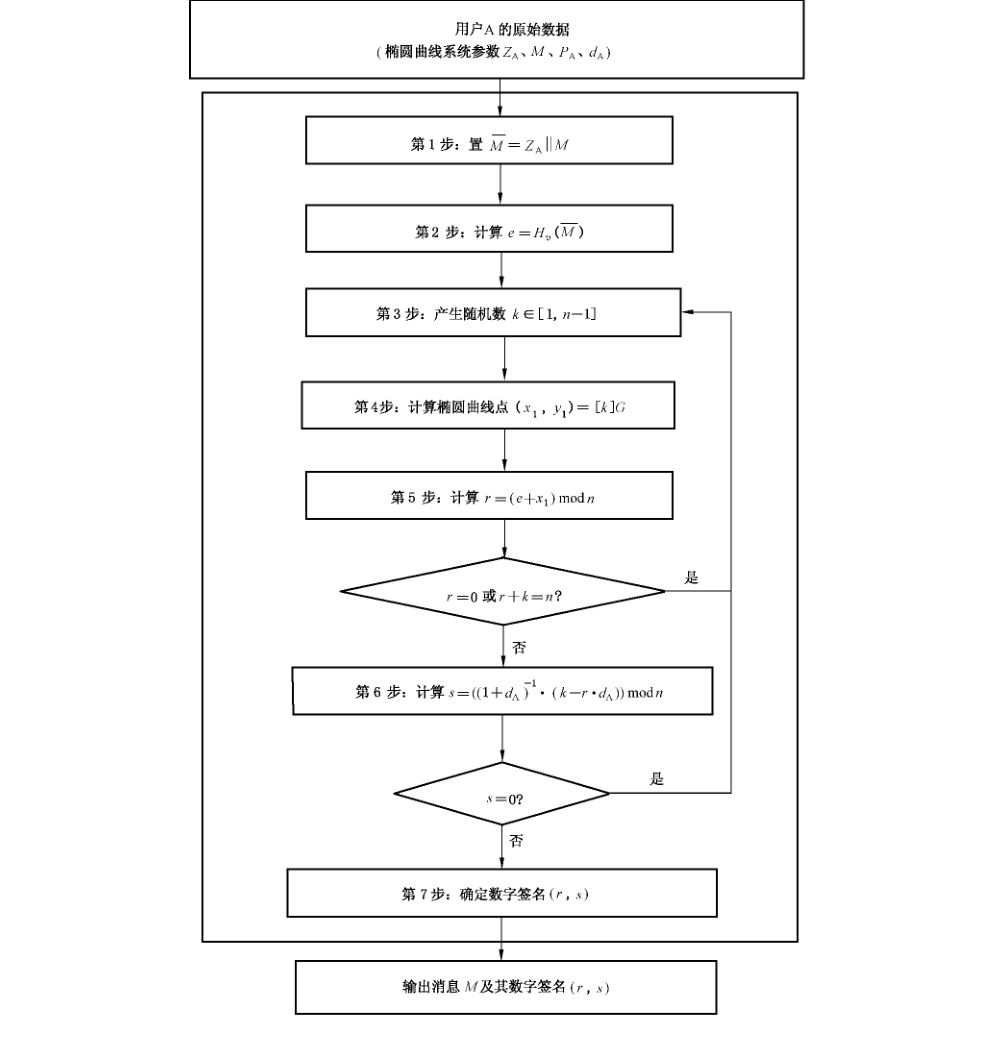

图 1 数字签名生成算法流程

7 数字签名的验证算法及流程​

7.1 数字签名的验证算法​

为了检验收到的消息 M′ 及其数字签名 (r′, s′)，作为验证者的用户 B 应实现以下运算步骤：

  • B₁：检验 r′ ∈ [1, n - 1] 是否成立，若不成立则验证不通过；
  • B₂：检验 s′ ∈ [1, n - 1] 是否成立，若不成立则验证不通过；
  • B₃：置 M̄′ = Z_A ∥ M′；
  • B₄：计算 e′ = H_v(M̄′)，按 GB/T 32918.1—2016 中 4.2.4 和 4.2.3 给出的方法将 e′ 的数据类型转换为整数；
  • B₅：按 GB/T 32918.1—2016 中 4.2.3 给出的方法将 r′、s′ 的数据类型转换为整数，计算 t = (r′ + s′) mod n，若 t = 0，则验证不通过；
  • B₆：计算椭圆曲线点 (x₁′, y₁′) = [s′]G + [t]P_A；
  • B₇：按 GB/T 32918.1—2016 中 4.2.8 给出的方法将 x₁′ 的数据类型转换为整数，计算 R = (e′ + x₁′) mod n，检验 R = r′ 是否成立，若成立则验证通过；否则验证不通过。

注：如果 Z_A 不是用户 A 所对应的杂凑值，验证自然通不过。数字签名验证过程的示例参见附录 A。

7.2 数字签名验证算法流程​

数字签名验证算法流程见图 2。

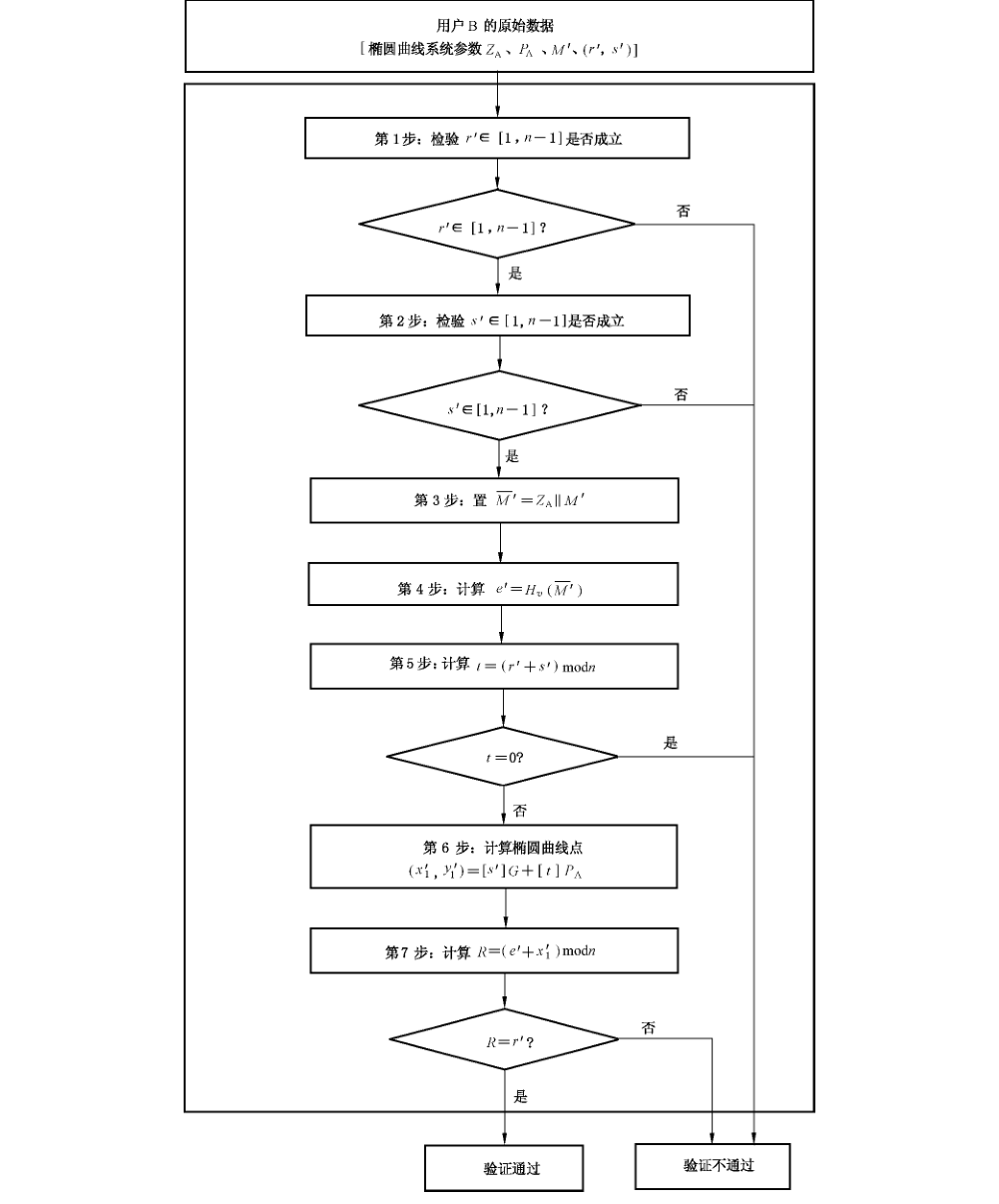

图 2 数字签名验证算法流程

附录 A（资料性附录）数字签名与验证示例​

A.1 综述​

本附录选用 GB/T 32905—2016 给出的密码杂凑算法，其输入是长度小于 2^64 的消息比特串，输出是长度为 256 比特的杂凑值，记为 H_256( )。

本附录中，所有用 16 进制表示的数，左边为高位，右边为低位。

本附录中，消息采用 GB/T 1988 给出的编码。

设用户 A 的身份是：ALICE123@YAHOO.COM。用 GB/T 1988 给出的编码 ID_A：414C 49434531 32334059 41484F4F 2E434F4D。ENTL_A = 0090。

A.2 F_p 上的椭圆曲线数字签名​

椭圆曲线方程为：y² = x³ + ax + b。

示例 1：F_p-256。

  • 素数 p：8542D69E 4C044F18 E8B92435 BF6FF7DE 45728391 5C45517D 722EDB8B 08F1DFC3
  • 系数 a：787968B4 FA32C3FD 2417842E 73BBFEFF 2F3C848B 6831D7E0 EC65228B 3937E498
  • 系数 b：63E4C6D3 B23B0C84 9CF84241 484BFE48 F61D59A5 B16BA06E 6E12D1DA 27C5249A

基点 G = (x_G, y_G)，其阶记为 n。

  • 坐标 x_G：421DEBD6 1B62EAB6 746434EB C3CC315E 32220B3B ADD50BDC 4C4E6C14 7FEDD43D
  • 坐标 y_G：0680512B CBB42C07 D47349D2 153B70C4 E5D7FDFC BFA36EA1 A85841B9 E46E09A2
  • 阶 n：8542D69E 4C044F18 E8B92435 BF6FF7DD 29772063 0485628D 5AE74EE7 C32E79B7

待签名的消息 M：message digest。

  • 私钥 d_A：128B2FA8 BD433C6C 068C8D80 3DFF7979 2A519A55 171B1B65 0C23661D 15897263
  • 公钥 P_A = (x_A, y_A) 的坐标 x_A：0AE4C779 8AA0F119 471BEE11 825BE462 02BB79E2 A5844495 E97C04FF 4DF2548A
  • 公钥 P_A 的坐标 y_A：7C0240F8 8F1CD4E1 6352A73C 17B7F16F 07353E53 A176D684 A9FE0C6B B798E857

杂凑值 Z_A = H_256(ENTL_A ∥ ID_A ∥ a ∥ b ∥ x_G ∥ y_G ∥ x_A ∥ y_A)：

F4A38489 E32B45B6 F876E3AC 2168CA39 2362DC8F 23459C1D 1146FC3D BFB7BC9A

签名各步骤中的有关值：

  • M̄ = Z_A ∥ M：F4A38489 E32B45B6 F876E3AC 2168CA39 2362DC8F 23459C1D 1146FC3D BFB7BC9A 6D657373 61676520 64696765 7374
  • 密码杂凑函数值 e = H_256(M̄)：B524F552 CD82B8B0 28476E00 5C377FB1 9A87E6FC 682D48BB 5D42E3D9 B9EFFE76
  • 产生随机数 k：6CB28D99 385C175C 94F94E93 4817663F C176D925 DD72B727 260DBAAE 1FB2F96F

计算椭圆曲线点 (x₁, y₁) = [k]G：

  • 坐标 x₁：110FCDA5 7615705D 5E7B9324 AC4B856D 23E6D918 8B2AE477 59514657 CE25D112

  • 坐标 y₁：1C65D68A 4A08601D F24B431E 0CAB4EBE 084772B3 817E8581 1A8510B2 DF7ECA1A

  • 计算 r = (e + x₁) mod n：40F1EC59 F793D9F4 9E09DCEF 49130D41 94F79FB1 EED2CAA5 5BACDB49 C4E755D1

  • (1 + d_A)^(-1)：79BFCF30 52C80DA7 B939E0C6 914A18CB B2D96D85 55256E83 122743A7 D4F5F956

  • 计算 s = ((1 + d_A)^(-1) · (k - r · d_A)) mod n：6FC6DAC3 2C5D5CF1 0C77DFB2 0F7C2EB6 67A45787 2FB09EC5 6327A67E C7DEEBE7

消息 M 的签名为 (r, s)：

  • 值 r：40F1EC59 F793D9F4 9E09DCEF 49130D41 94F79FB1 EED2CAA5 5BACDB49 C4E755D1
  • 值 s：6FC6DAC3 2C5D5CF1 0C77DFB2 0F7C2EB6 67A45787 2FB09EC5 6327A67E C7DEEBE7

验证各步骤中的有关值：

  • 密码杂凑算法值 e′ = H_256(M̄′)：B524F552 CD82B8B0 28476E00 5C377FB1 9A87E6FC 682D48BB 5D42E3D9 B9EFFE76
  • 计算 t = (r′ + s′) mod n：2B75F07E D7ECE7CC C1C8986B 991F441A D324D6D6 19FE06DD 63ED32E0 C997C801

计算椭圆曲线点 (x₀′, y₀′) = [s′]G：

  • 坐标 x₀′：7DEACE5F D121BC38 5A3C6317 249F413D 28C17291 A60DFD83 B835A453 92D22B0A
  • 坐标 y₀′：2E49D5E5 279E5FA9 1E71FD8F 693A64A3 C4A94611 15A4FC9D 79F34EDC 8BDDEBD0

计算椭圆曲线点 (x₀″, y₀″) = [t]P_A：

  • 坐标 x₀″：1657FA75 BF2ADCDC 3C1F6CF0 5AB7B45E 04D3ACBE 8E4085CF A669CB25 64F17A9F
  • 坐标 y₀″：19F0115F 21E16D2F 5C3A485F 8575A128 BBCDDF80 296A62F6 AC2EB842 DD058E50

计算椭圆曲线点 (x₁′, y₁′) = [s′]G + [t]P_A：

  • 坐标 x₁′：110FCDA5 7615705D 5E7B9324 AC4B856D 23E6D918 8B2AE477 59514657 CE25D112
  • 坐标 y₁′：1C65D68A 4A08601D F24B431E 0CAB4EBE 084772B3 817E8581 1A8510B2 DF7ECA1A
  • 计算 R = (e′ + x₁′) mod n：40F1EC59 F793D9F4 9E09DCEF 49130D41 94F79FB1 EED2CAA5 5BACDB49 C4E755D1

A.3 F_(2^m) 上的椭圆曲线数字签名​

椭圆曲线方程为：y² + xy = x³ + ax² + b。

示例 2：F_(2^m)-257。

  • 基域生成多项式：x^257 + x^12 + 1
  • 系数 a：0
  • 系数 b：00 E78BCD09 746C2023 78A7E72B 12BCE002 66B9627E CB0B5A25 367AD1AD 4CC6242B

基点 G = (x_G, y_G)，其阶记为 n。

  • 坐标 x_G：00 CDB9CA7F 1E6B0441 F658343F 4B10297C 0EF9B649 1082400A 62E7A748 5735FADD
  • 坐标 y_G：01 3DE74DA6 5951C4D7 6DC89220 D5F7777A 611B1C38 BAE260B1 75951DC8 060C2B3E
  • 阶 n：7FFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF BC972CF7 E6B6F900 945B3C6A 0CF6161D

待签名的消息 M：message digest。

  • 私钥 d_A：771EF3DB FF5F1CDC 32B9C572 93047619 1998B2BF 7CB981D7 F5B39202 645F0931
  • 公钥 P_A = (x_A, y_A) 的坐标 x_A：01 65961645 281A8626 607B917F 657D7E93 82F1EA5C D931F40F 6627F357 542653B2
  • 公钥 P_A 的坐标 y_A：01 68652213 0D590FB8 DE635D8F CA715CC6 BF3D05BE F3F75DA5 D5434544 48166612

杂凑值 Z_A = H_256(ENTL_A ∥ ID_A ∥ a ∥ b ∥ x_G ∥ y_G ∥ x_A ∥ y_A)：

26352AF8 2EC19F20 7BBC6F94 74E11E90 CE0F7DDA CE03B27F 801817E8 97A81FD5

签名各步骤中的有关值：

  • M̄ = Z_A ∥ M：26352AF8 2EC19F20 7BBC6F94 74E11E90 CE0F7DDA CE03B27F 801817E8 97A81FD5 6D657373 61676520 64696765 7374
  • 密码杂凑算法值 e = H_256(M̄)：AD673CBD A3114171 29A9EAA5 F9AB1AA1 633AD477 18A84DFD 46C17C6F A0AA3B12
  • 产生随机数 k：36CD79FC 8E24B735 7A8A7B4A 46D454C3 97703D64 98158C60 5399B341 ADA186D6

计算椭圆曲线点 (x₁, y₁) = [k]G：

  • 坐标 x₁：00 3FD87D69 47A15F94 25B32EDD 39381ADF D5E71CD4 BB357E3C 6A6E0397 EEA7CD66

  • 坐标 y₁：00 80771114 6D73951E 9EB373A6 58214054 B7B56D1D 50B4CD6E B32ED387 A65AA6A2

  • 计算 r = (e + x₁) mod n：6D3FBA26 EAB2A105 4F5D1983 32E33581 7C8AC453 ED26D339 1CD4439D 825BF25B

  • (1 + d_A)^(-1)：73AF2954 F951A9DF F5B4C8F7 119DAA1C 230C9BAD E60568D0 5BC3F432 1E1F4260

  • 计算 s = ((1 + d_A)^(-1) · (k - r · d_A)) mod n：3124C568 8D95F0A1 0252A9BE D033BEC8 4439DA38 4621B6D6 FAD77F94 B74A9556

消息 M 的签名为 (r, s)：

  • 值 r：6D3FBA26 EAB2A105 4F5D1983 32E33581 7C8AC453 ED26D339 1CD4439D 825BF25B
  • 值 s：3124C568 8D95F0A1 0252A9BE D033BEC8 4439DA38 4621B6D6 FAD77F94 B74A9556

验证各步骤中的有关值：

  • 密码杂凑算法值 e′ = H_256(M̄′)：AD673CBD A3114171 29A9EAA5 F9AB1AA1 633AD477 18A84DFD 46C17C6F A0AA3B12
  • 计算 t = (r′ + s′) mod n：1E647F8F 784891A6 51AFC342 0316F44A 042D7194 4C91910F 835086C8 2CB07194

计算椭圆曲线点 (x₀′, y₀′) = [s′]G：

  • 坐标 x₀′：00 252CF6B6 3A044FCE 553EAA77 3E1E9264 44E0DAA1 0E4B8873 89D11552 EA6418F7
  • 坐标 y₀′：00 776F3C5D B3A0D312 9EAE44E0 21C28667 92E4264B E1BEEBCA 3B8159DC A382653A

计算椭圆曲线点 (x₀″, y₀″) = [t]P_A：

  • 坐标 x₀″：00 07DA3F04 0EFB9C28 1BE107EC C389F56F E76A680B B5FDEE1D D554DC11 EB477C88
  • 坐标 y₀″：01 7BA2845D C65945C3 D48926C7 0C953A1A F29CE2E1 9A7EEE6B E0269FB4 803CA68B

计算椭圆曲线点 (x₁′, y₁′) = [s′]G + [t]P_A：

  • 坐标 x₁′：00 3FD87D69 47A15F94 25B32EDD 39381ADF D5E71CD4 BB357E3C 6A6E0397 EEA7CD66
  • 坐标 y₁′：00 80771114 6D73951E 9EB373A6 58214054 B7B56D1D 50B4CD6E B32ED387 A65AA6A2
  • 计算 R = (e′ + x₁′) mod n：6D3FBA26 EAB2A105 4F5D1983 32E33581 7C8AC453 ED26D339 1CD4439D 825BF25B

参考文献​

  • ［1］ GB/T 1988—1998 信息技术 信息交换用七位编码字符集
