GB/T 33133.1-2016 信息安全技术 祖冲之序列密码算法 第 1 部分：算法描述
来源：GB/T 33133.1-2016 国家标准详情；封面发布日期：2016-10-13；实施日期：2017-05-01。 官方 PDF SHA-256：8fc9bbfb192bcc8a856a30c913fc947eda9fe04e06cb3ae38f7844fbffe14cbc。 转写说明：对照官方 PDF 全部 17 页的页面图像校正文字、公式、图示、两张 S 盒表及附录 C 的三组测试向量；省略封面、目录、页眉、页脚和页码，合并跨页内容。正式引用请核对原 PDF。
前言
GB/T 33133《信息安全技术 祖冲之序列密码算法》分为以下 3 部分：
- 第 1 部分：算法描述；
- 第 2 部分：保密性算法；
- 第 3 部分：完整性算法。
本部分为 GB/T 33133 的第 1 部分。
本部分按照 GB/T 1.1—2009 给出的规则起草。
本部分由国家密码管理局提出。
本部分由全国信息安全标准化技术委员会（SAC/TC 260）归口。
本部分起草单位：北京信息科学技术研究院、中国科学院软件研究所、中国科学院数据与通信保护研究教育中心、北京创原天地科技有限公司。
本部分主要起草人：冯登国、林东岱、冯秀涛、周春芳、刘辛越。
引言
本部分的目标是保证祖冲之序列密码算法使用的正确性，为国内企业正确研发使用祖冲之算法的相关设备提供指导。
本部分修改采用如下国际标准：
- ETSI/SAGE TS 35.221. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 1: 128-EEA3 and 128-EIA3 Specification.
- ETSI/SAGE TS 35.222. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 2: ZUC Specification.
- ETSI/SAGE TS 35.223. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 3: Implementor's Test Data.
- ETSI/SAGE TR 35.924. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 4: Design and Evaluation Report.
本文件的发布机构请注意，声明符合本文件时，可能涉及《一种序列密码实现方法和装置》（专利号：ZL200910086409.9）和《一种完整性认证方法》（专利号：ZL200910243440.9）相关专利的使用。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。
该专利的持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就该专利授权许可进行谈判。该专利的持有人已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：中国科学院数据与通信保护研究教育中心、中国科学院软件研究所
地址：北京市海淀区闵庄路甲 89 号，邮编：100093；北京市中关村南四街 4 号，邮编：100190
请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
1 范围
GB/T 33133 的本部分给出了祖冲之序列密码算法的一般结构，基于该结构可实现本标准其他各部分所规定的密码机制。
本部分适用于祖冲之序列密码算法相关产品的研制、检测和使用，可应用于涉及非国家秘密范畴的商业应用领域。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
- GB/T 25069—2010 信息安全技术 术语
3 术语和定义
GB/T 25069—2010 界定的以及下列术语和定义适用于本文件。
3.1 祖冲之序列密码算法 ZUC Stream Cipher
祖冲之序列密码算法是中国自主研制的流密码算法，是运用于下一代移动通信 4G 网络中的国际标准密码算法，该算法包括祖冲之算法、保密性算法和完整性算法三个部分。
3.2 位 bit
二进制数字（binary digit）。
二进制计数制中使用的数字 0 或 1。
3.3 字节 byte
一种由若干位组成的串，视作一个单位，通常代表一个字符或字符的一部分。
注 1：对一个给定的数据处理系统，一个字节中的位数是固定的。 注 2：一个字节通常是 8 位。
3.4 字 word
由 2 个以上（包含 2 个）比特组成的比特串。
本部分主要使用 31 比特字和 32 比特字。
3.5 字表示 word representation
本部分字默认采用十进制表示。当字采用其他进制表示时，总是在字的表示之前或之后添加指示符。例如，前缀 0x 指示该字采用十六进制表示，后缀下角标 2 指示该字采用二进制表示。
3.6 高低位顺序 bit ordering
本部分规定字的最高位总是位于字表示中的最左边，最低位总是位于字表示中的最右边。
4 符号和缩略语
4.1 运算符
下列运算符适用于本文件：
+：算术加法运算。ab：整数a和b的乘积。=：赋值操作符。mod：整数模运算。⊕：按比特位逐位异或运算。⊞：模2^32加法运算。∥：字符串或字节串连接符。·_H：取字的最高 16 比特。·_L：取字的最低 16 比特。<<< k：32 比特字循环左移k位。>> k：32 比特字右移k位。a → b：向量a赋值给向量b，即按分量逐分量赋值。
4.2 符号
下列符号适用于本文件：
s₀, s₁, s₂, …, s₁₅：线性反馈移位寄存器的 16 个 31 比特寄存器单元变量。X₀, X₁, X₂, X₃：比特重组输出的 4 个 32 比特字。R₁, R₂：非线性函数F的 2 个 32 比特记忆单元变量。W：非线性函数F输出的 32 比特字。W₁：R₁与X₁进行模2^32加法运算输出的 32 比特字。W₂：R₂与X₂按比特位逐位异或运算输出的 32 比特字。Z：算法每拍输出的 32 比特密钥字。k：初始种子密钥。iv：初始向量。dᵢ：15 比特的字符串常量，i = 0, 1, 2, …, 15。F：非线性函数。L：输出密钥字长度。
4.3 缩略语
下列缩略语适用于本文件：
- LFSR：线性反馈移位寄存器（Linear Feedback Shift Register）。
- BR：比特重组（Bit Reorganization）。
5 算法流程
5.1 算法结构

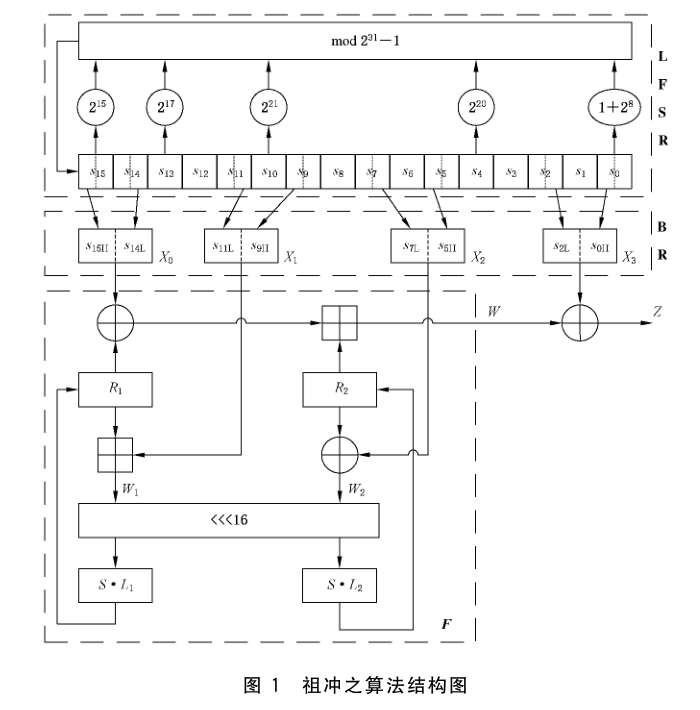

祖冲之算法由线性反馈移位寄存器（LFSR）、比特重组（BR）和非线性函数 F 组成，见图 1。
5.2 线性反馈移位寄存器 LFSR
5.2.1 概述
LFSR 包括 16 个 31 比特寄存器单元变量 s₀, s₁, …, s₁₅。
LFSR 的运行模式有 2 种：初始化模式和工作模式。
5.2.2 初始化模式
LFSR 接收 1 个 31 比特字 u 的输入，对寄存器单元变量 s₀, s₁, …, s₁₅ 进行更新，计算过程如下：
LFSRWithInitialisationMode(u)
v = (2^15 s15 + 2^17 s13 + 2^21 s10 + 2^20 s4 + (1 + 2^8) s0) mod (2^31 - 1)
s16 = (v + u) mod (2^31 - 1)
如果 s16 = 0，则置 s16 = 2^31 - 1
(s1, s2, …, s15, s16) → (s0, s1, …, s14, s15)
模 2^31 - 1 乘法和模 2^31 - 1 加法的实现参见附录 B。
5.2.3 工作模式
LFSR 无输入，直接对寄存器单元变量 s₀, s₁, …, s₁₅ 进行更新，计算过程如下：
LFSRWithWorkMode()
s16 = (2^15 s15 + 2^17 s13 + 2^21 s10 + 2^20 s4 + (1 + 2^8) s0) mod (2^31 - 1)
如果 s16 = 0，则置 s16 = 2^31 - 1
(s1, s2, …, s15, s16) → (s0, s1, …, s14, s15)
5.3 比特重组 BR
输入为 LFSR 寄存器单元变量 s₀, s₂, s₅, s₇, s₉, s₁₁, s₁₄, s₁₅，输出为 4 个 32 比特字 X₀, X₁, X₂, X₃。计算过程如下：
BitReconstruction()
X0 = s15H ∥ s14L
X1 = s11L ∥ s9H
X2 = s7L ∥ s5H
X3 = s2L ∥ s0H
5.4 非线性函数 F
F 包含 2 个 32 比特记忆单元变量 R₁ 和 R₂。
F 的输入为 3 个 32 比特字 X₀, X₁, X₂，输出为一个 32 比特字 W。计算过程如下：
F(X0, X1, X2)
W = (X0 ⊕ R1) ⊞ R2
W1 = R1 ⊞ X1
W2 = R2 ⊕ X2
R1 = S[L1(W1L ∥ W2H)]
R2 = S[L2(W2L ∥ W1H)]
其中 S 为 32 比特的 S 盒变换，S 盒定义见附录 A；L₁ 和 L₂ 为 32 比特线性变换，定义如下：
L₁(X) = X ⊕ (X <<< 2) ⊕ (X <<< 10) ⊕ (X <<< 18) ⊕ (X <<< 24)；L₂(X) = X ⊕ (X <<< 8) ⊕ (X <<< 14) ⊕ (X <<< 22) ⊕ (X <<< 30)。
5.5 密钥装入
将初始密钥 k 和初始向量 iv 分别扩展为 16 个 31 比特字作为 LFSR 寄存器单元变量 s₀, s₁, …, s₁₅ 的初始状态。步骤如下：
a) 设 k 和 iv 分别为 k₀ ∥ k₁ ∥ … ∥ k₁₅ 和 iv₀ ∥ iv₁ ∥ … ∥ iv₁₅，其中 kᵢ 和 ivᵢ 均为 8 比特字节，0 ≤ i ≤ 15。
b) 对 0 ≤ i ≤ 15，有 sᵢ = kᵢ ∥ dᵢ ∥ ivᵢ。这里 dᵢ 为 15 比特的常量，定义如下：
i | dᵢ（二进制） | dᵢ（十六进制） |
|---|---|---|
| 0 | 100010011010111 | 44D7 |
| 1 | 010011010111100 | 26BC |
| 2 | 110001001101011 | 626B |
| 3 | 001001101011110 | 135E |
| 4 | 101011110001001 | 5789 |
| 5 | 011010111100010 | 35E2 |
| 6 | 111000100110101 | 7135 |
| 7 | 000100110101111 | 09AF |
| 8 | 100110101111000 | 4D78 |
| 9 | 010111100010011 | 2F13 |
| 10 | 110101111000100 | 6BC4 |
| 11 | 001101011110001 | 1AF1 |
| 12 | 101111000100110 | 5E26 |
| 13 | 011110001001101 | 3C4D |
| 14 | 111100010011010 | 789A |
| 15 | 100011110101100 | 47AC |
5.6 算法运行
5.6.1 概述
祖冲之算法的输入参数为初始密钥 k、初始向量 iv 和正整数 L，输出参数为 L 个密钥字 Z。算法运行过程包含初始化步骤和工作步骤。
5.6.2 初始化步骤
a) 按照 5.5 将初始密钥 k 和初始向量 iv 装入到 LFSR 的寄存器单元变量 s₀, s₁, …, s₁₅ 中，作为 LFSR 的初态。
b) 令 32 比特记忆单元变量 R₁ 和 R₂ 为 0。
c) 重复执行下述过程 32 次：
BitReconstruction()；W = F(X₀, X₁, X₂)；- 输出 32 比特字
W； LFSRWithInitialisationMode(W >> 1)。
5.6.3 工作步骤
a) 执行下述过程：
BitReconstruction()；F(X₀, X₁, X₂)；LFSRWithWorkMode()。
b) 重复计算 L 次下述过程：
BitReconstruction()；Z = F(X₀, X₁, X₂) ⊕ X₃；- 输出 32 比特密钥字
Z； LFSRWithWorkMode()。
算法计算实例参见附录 C。
附录 A（规范性附录）S 盒
32 比特 S 盒 S 由 4 个小的 8×8 的 S 盒并置而成，即 S = (S₀, S₁, S₂, S₃)，其中 S₀ = S₂，S₁ = S₃。S₀ 和 S₁ 的定义分别见表 A.1 和表 A.2。设 S₀（或 S₁）的 8 比特输入为 x。将 x 视作两个 16 进制数的连接，即 x = h ∥ l，则表 A.1（或表 A.2）中第 h 行和第 l 列交叉的元素即为 S₀（或 S₁）的输出 S₀(x)〔或 S₁(x)〕。
设 S 盒 S 的 32 比特输入 X 和 32 比特输出 Y 分别为：
X = x0 ∥ x1 ∥ x2 ∥ x3
Y = y0 ∥ y1 ∥ y2 ∥ y3
其中，xᵢ 和 yᵢ 均为 8 比特字节，i = 0, 1, 2, 3。则有 yᵢ = Sᵢ(xᵢ)，i = 0, 1, 2, 3。
表 A.1 S₀ 盒：每行左侧为高 4 位，行内从左到右对应低 4 位 0 至 F。
0 3E 72 5B 47 CA E0 00 33 04 D1 54 98 09 B9 6D CB
1 7B 1B F9 32 AF 9D 6A A5 B8 2D FC 1D 08 53 03 90
2 4D 4E 84 99 E4 CE D9 91 DD B6 85 48 8B 29 6E AC
3 CD C1 F8 1E 73 43 69 C6 B5 BD FD 39 63 20 D4 38
4 76 7D B2 A7 CF ED 57 C5 F3 2C BB 14 21 06 55 9B
5 E3 EF 5E 31 4F 7F 5A A4 0D 82 51 49 5F BA 58 1C
6 4A 16 D5 17 A8 92 24 1F 8C FF D8 AE 2E 01 D3 AD
7 3B 4B DA 46 EB C9 DE 9A 8F 87 D7 3A 80 6F 2F C8
8 B1 B4 37 F7 0A 22 13 28 7C CC 3C 89 C7 C3 96 56
9 07 BF 7E F0 0B 2B 97 52 35 41 79 61 A6 4C 10 FE
A BC 26 95 88 8A B0 A3 FB C0 18 94 F2 E1 E5 E9 5D
B D0 DC 11 66 64 5C EC 59 42 75 12 F5 74 9C AA 23
C 0E 86 AB BE 2A 02 E7 67 E6 44 A2 6C C2 93 9F F1
D F6 FA 36 D2 50 68 9E 62 71 15 3D D6 40 C4 E2 0F
E 8E 83 77 6B 25 05 3F 0C 30 EA 70 B7 A1 E8 A9 65
F 8D 27 1A DB 81 B3 A0 F4 45 7A 19 DF EE 78 34 60
表 A.2 S₁ 盒：每行左侧为高 4 位，行内从左到右对应低 4 位 0 至 F。
0 55 C2 63 71 3B C8 47 86 9F 3C DA 5B 29 AA FD 77
1 8C C5 94 0C A6 1A 13 00 E3 A8 16 72 40 F9 F8 42
2 44 26 68 96 81 D9 45 3E 10 76 C6 A7 8B 39 43 E1
3 3A B5 56 2A C0 6D B3 05 22 66 BF DC 0B FA 62 48
4 DD 20 11 06 36 C9 C1 CF F6 27 52 BB 69 F5 D4 87
5 7F 84 4C D2 9C 57 A4 BC 4F 9A DF FE D6 8D 7A EB
6 2B 53 D8 5C A1 14 17 FB 23 D5 7D 30 67 73 08 09
7 EE B7 70 3F 61 B2 19 8E 4E E5 4B 93 8F 5D DB A9
8 AD F1 AE 2E CB 0D FC F4 2D 46 6E 1D 97 E8 D1 E9
9 4D 37 A5 75 5E 83 9E AB 82 9D B9 1C E0 CD 49 89
A 01 B6 BD 58 24 A2 5F 38 78 99 15 90 50 B8 95 E4
B D0 91 C7 CE ED 0F B4 6F A0 CC F0 02 4A 79 C3 DE
C A3 EF EA 51 E6 6B 18 EC 1B 2C 80 F7 74 E7 FF 21
D 5A 6A 54 1E 41 31 92 35 C4 33 07 0A BA 7E 0E 34
E 88 B1 98 7C F3 3D 60 6C 7B CA D3 1F 32 65 04 28
F 64 BE 85 9B 2F 59 8A D7 B0 25 AC AF 12 03 E2 F2
注：S₀ 盒和 S₁ 盒数据均为十六进制表示。
附录 B（资料性附录）模 2^31 - 1 乘法和模 2^31 - 1 加法的实现
B.1 模 2^31 - 1 乘法
两个 31 比特字模 2^31 - 1 乘法可以快速实现。特别地，当其中一个字具有较低的汉明重量时，可以通过 31 比特的循环移位运算和模 2^31 - 1 加法运算实现。例如，计算 ab mod (2^31 - 1)，其中 b = 2^i + 2^j + 2^k。则
ab mod (2^31 - 1) = ((a <<<₃₁ i) + (a <<<₃₁ j) + (a <<<₃₁ k)) mod (2^31 - 1)。（B.1）
式中：<<<₃₁ 表示 31 比特左循环移位运算。
B.2 模 2^31 - 1 加法
在 32 位处理平台上，两个 31 比特字 a 和 b 模 2^31 - 1 加法运算 c = a + b mod (2^31 - 1) 可以通过下面的两步计算实现：
a) c = a + b；
b) c = (c & 0x7FFFFFFF) + (c >> 31)。
附录 C（资料性附录）算法计算实例
C.1 测试向量 1（全 0）
输入：密钥 k = 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00；初始向量 iv = 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00。
输出：z₁ = 27bede74，z₂ = 018082da。
初始化时线性反馈移位寄存器初态：
i | S₀₊ᵢ | S₁₊ᵢ | S₂₊ᵢ | S₃₊ᵢ | S₄₊ᵢ | S₅₊ᵢ | S₆₊ᵢ | S₇₊ᵢ |
|---|---|---|---|---|---|---|---|---|
| 0 | 0044d700 | 0026bc00 | 00626b00 | 00135e00 | 00578900 | 0035e200 | 00713500 | 0009af00 |
| 8 | 004d7800 | 002f1300 | 006bc400 | 001af100 | 005e2600 | 003c4d00 | 00789a00 | 0047ac00 |
初始化过程中的状态：
t | X₀ | X₁ | X₂ | X₃ | R₁ | R₂ | W | S₁₅ |
|---|---|---|---|---|---|---|---|---|
| 0 | 008f9a00 | f100005e | af00006b | 6b000089 | 67822141 | 62a3a55f | 008f9a00 | 4563cb1b |
| 1 | 8ac7ac00 | 260000d7 | 780000e2 | 5e00004d | 474a2e7e | 119e94bb | 4fe932a0 | 28652a0f |
| 2 | 50cacb1b | 4d000035 | 13000013 | 890000c4 | c29687a5 | e9b6eb51 | 291f7a20 | 7464f744 |
| 3 | e8c92a0f | 9a0000bc | c400009a | e2000026 | 29c272f3 | 8cac7f5d | 141698fb | 3f5644ba |
| 4 | 7eacf744 | ac000078 | f100005e | 350000af | 2c85a655 | 24259cb0 | e41b0514 | 006a144c |
| 5 | 00d444ba | cb1b00f1 | 260000d7 | af00006b | cbfbc5c0 | 44c10b3a | 50777f9f | 07038b9b |
| 6 | 0e07144c | 2a0f008f | 4d000035 | 780000e2 | e083c8d3 | 7abf7679 | 0abddcc6 | 69b90e2b |
| 7 | d3728b9b | f7448ac7 | 9a0000bc | 13000013 | 147e14f4 | b669e72d | aeb0b9c1 | 62a913ea |
| 8 | c5520e2b | 44ba50ca | ac000078 | c400009a | 982834a0 | f095d694 | 8796020c | 7b591cc0 |
| 9 | f6b213ea | 144ce8c9 | cb1b00f1 | f100005e | e14727d6 | d0225869 | 5f2ffdde | 70e21147 |
初始化后线性反馈移位寄存器状态：
i | S₀₊ᵢ | S₁₊ᵢ | S₂₊ᵢ | S₃₊ᵢ | S₄₊ᵢ | S₅₊ᵢ | S₆₊ᵢ | S₇₊ᵢ |
|---|---|---|---|---|---|---|---|---|
| 0 | 7ce15b8b | 747ca0c4 | 6259dd0b | 47a94c2b | 3a89c82e | 32b433fc | 231ea13f | 31711e42 |
| 8 | 4ccce955 | 3fb6071e | 161d3512 | 7114b136 | 5154d452 | 78c69a74 | 4f26ba6b | 3e1b8d6a |
有限状态机内部状态：R₁ = 14cfd44c，R₂ = 8c6de800。
密钥流：
t | X₀ | X₁ | X₂ | X₃ | R₁ | R₂ | z | S₁₅ |
|---|---|---|---|---|---|---|---|---|
| 0 | 7c37ba6b | b1367f6c | 1e426568 | dd0bf9c2 | 3512bf50 | a0920453 | 286dafe5 | 7f08e141 |
| 1 | fe118d6a | d4522c3a | e955463d | 4c2be8f9 | c7ee7f13 | 0c0fa817 | 27bede74 | 3d383d04 |
| 2 | 7a70e141 | 9a74e229 | 071e62e2 | c82ec4b3 | dde63da7 | b9dd6a41 | 018082da | 13d6d780 |
C.2 测试向量 2（全 1）
输入：密钥 k = ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff；初始向量 iv = ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff。
输出：z₁ = 0657cfa0，z₂ = 7096398b。
初始化时线性反馈移位寄存器初态：
i | S₀₊ᵢ | S₁₊ᵢ | S₂₊ᵢ | S₃₊ᵢ | S₄₊ᵢ | S₅₊ᵢ | S₆₊ᵢ | S₇₊ᵢ |
|---|---|---|---|---|---|---|---|---|
| 0 | 7fc4d7ff | 7fa6bcff | 7fe26bff | 7f935eff | 7fd789ff | 7fb5e2ff | 7ff135ff | 7f89afff |
| 8 | 7fcd78ff | 7faf13ff | 7febc4ff | 7f9af1ff | 7fde26ff | 7fbc4dff | 7ff89aff | 7fc7acff |
初始化过程中的状态：
t | X₀ | X₁ | X₂ | X₃ | R₁ | R₂ | W | S₁₅ |
|---|---|---|---|---|---|---|---|---|
| 0 | ff8f9aff | f1ffff5e | afffff6b | 6bffff89 | b51c2110 | 30a3629a | ff8f9aff | 76e49a1a |
| 1 | edc9acff | 26ffffd7 | 78ffffe2 | 5effff4d | a75b6f4b | 1a079628 | 8978f089 | 5e2d8983 |
| 2 | bc5b9a1a | 4dffff35 | 13ffff13 | 89ffffc4 | 9810b315 | 99296735 | 35088b79 | 5b9484b8 |
| 3 | b7298983 | 9affffbc | c4ffff9a | e2ffff26 | 4c5bd8eb | 2d577790 | c862a1cb | 2db5c755 |
| 4 | 5b6b84b8 | acffff78 | f1ffff5e | 35ffffaf | a13dcb66 | 21d0939f | 4487d3e3 | 60579232 |
| 5 | c0afc755 | 9a1afff1 | 26ffffd7 | afffff6b | cc5ce260 | 0c50a8e2 | 83629fd2 | 29d4e960 |
| 6 | 53a99232 | 8983ff8f | 4dffff35 | 78ffffe2 | dada0730 | b516b128 | ac461934 | 5e02d9e5 |
| 7 | bc05e960 | 84b8edc9 | 9affffbc | 13ffff13 | 2bbe53a4 | 12a8a16e | 1bf69f78 | 7904dddc |
| 8 | f209d9e5 | c755bc5b | acffff78 | c4ffff9a | 4a90d661 | d9c744b4 | ec602baf | 0c3c9016 |
| 9 | 1879dddc | 9232b729 | 9a1afff1 | f1ffff5e | 76bc13d7 | a49ea404 | 2cb05071 | 0b9d257b |
初始化后线性反馈移位寄存器状态：
i | S₀₊ᵢ | S₁₊ᵢ | S₂₊ᵢ | S₃₊ᵢ | S₄₊ᵢ | S₅₊ᵢ | S₆₊ᵢ | S₇₊ᵢ |
|---|---|---|---|---|---|---|---|---|
| 0 | 09a339ad | 1291d190 | 25554227 | 36c09187 | 0697773b | 443cf9cd | 6a4cd899 | 49e34bd0 |
| 8 | 56130b14 | 20e8f24c | 7a5b1dcc | 0c3cc2d1 | 1cc082c8 | 7f5904a2 | 55b61ce8 | 1fe46106 |
有限状态机内部状态：R₁ = b8017bd5，R₂ = 9ce2de5c。
密钥流：
t | X₀ | X₁ | X₂ | X₃ | R₁ | R₂ | z | S₁₅ |
|---|---|---|---|---|---|---|---|---|
| 0 | 3fc81ce8 | c2d141d1 | 4bd08879 | 42271346 | aa131b11 | 09d7706c | 668b56df | 13f56dbf |
| 1 | 27ea6106 | 82c8f4b6 | 0b14d499 | 91872523 | 251e7804 | caac5d66 | 0657cfa0 | 0c0fe353 |
| 2 | 181f6dbf | 04a21879 | f24c93c6 | 773b4aaa | d94e9228 | 91d88fba | 7096398b | 10f1eecf |
C.3 测试向量 3（随机）
输入：密钥 k = 3d 4c 4b e9 6a 82 fd ae b5 8f 64 1d b1 7b 45 5b；初始向量 iv = 84 31 9a a8 de 69 15 ca 1f 6b da 6b fb d8 c7 66。
输出：z₁ = 14f1c272，z₂ = 3279c419。
初始化时线性反馈移位寄存器初态：
i | S₀₊ᵢ | S₁₊ᵢ | S₂₊ᵢ | S₃₊ᵢ | S₄₊ᵢ | S₅₊ᵢ | S₆₊ᵢ | S₇₊ᵢ |
|---|---|---|---|---|---|---|---|---|
| 0 | 1ec4d784 | 2626bc31 | 25e26b9a | 74935ea8 | 355789de | 4135e269 | 7ef13515 | 5709afca |
| 8 | 5acd781f | 47af136b | 326bc4da | 0e9af16b | 58de26fb | 3dbc4dd8 | 22f89ac7 | 2dc7ac66 |
初始化过程中的状态：
t | X₀ | X₁ | X₂ | X₃ | R₁ | R₂ | W | S₁₅ |
|---|---|---|---|---|---|---|---|---|
| 0 | 5b8f9ac7 | f16b8f5e | afca826b | 6b9a3d89 | 9c62829f | 5df00831 | 5b8f9ac7 | 3c7b93c0 |
| 1 | 78f7ac66 | 26fb64d7 | 781ffde2 | 5ea84c4d | 3d533f3a | 80ff1faf | 4285372a | 41901ee9 |
| 2 | 832093c0 | 4dd81d35 | 136bae13 | 89de4bc4 | 2ca57e9d | d1db72f9 | 3f72cca9 | 411efa99 |
| 3 | 823d1ee9 | 9ac7b1bc | c4dab59a | e269e926 | 0e8dc40f | 60921a4f | 8073d36d | 24b3f49f |
| 4 | 4967fa99 | ac667b78 | f16b8f5e | 35156aaf | 16c81467 | da8e7d8a | a87c58e5 | 74265785 |
| 5 | e84cf49f | 93c045f1 | 26fb64d7 | afca826b | 50c9eaa4 | 3c3b2dfd | d9135e82 | 481c5b9d |
| 6 | 90385785 | 1ee95b8f | 4dd81d35 | 781ffde2 | 59857b80 | be0fbdc1 | fd2ceb1e | 4b7f87ed |
| 7 | 96ff5b9d | fa9978f7 | 9ac7b1bc | 136bae13 | 9528f8ea | bcc7f7eb | 8d89ddde | 0e633ce7 |
| 8 | 1cc687ed | f49f8320 | ac667b78 | c4dab59a | c59d2932 | e1098a64 | 46b676f2 | 643ae5a6 |
| 9 | c8753ce7 | 5785823d | 93c045f1 | f16b8f5e | 755ebae8 | 3f9e6e86 | eef1a039 | 625ac5d7 |
初始化后线性反馈移位寄存器状态：
| i | S₀₊ᵢ | S₁₊ᵢ | S₂₊ᵢ | S₃₊ᵢ | S₄₊ᵢ | S₅₊ᵢ | S₆₊ᵢ | S₇₊ᵢ |
| --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 0 | 10da5941 | 5b6acbf6 | 17060ce1 | 35368174 | 5cf4385a | 479943df | 2753bab2 | 73775d6a |
| 8 | 43930a37 | 77b4af31 | 15b2e89f | 24ff6e20 | 740c40b9 | 026a5503 | 194b2a57 | 7a9a1cff |
有限状态机内部状态：R₁ = 860a7dfa，R₂ = bf0e0ffc。
密钥流：
t | X₀ | X₁ | X₂ | X₃ | R₁ | R₂ | z | S₁₅ |
|---|---|---|---|---|---|---|---|---|
| 0 | f5342a57 | 6e20ef69 | 5d6a8f32 | 0ce121b4 | 129d8b39 | 2d7cdce1 | 3ead461d | 3d4aa9e7 |
| 1 | 7a951cff | 40b92b65 | 0a374ea7 | 8174b6d5 | ab7cf688 | c1598aa6 | 14f1c272 | 71db1828 |
| 2 | e3b6a9e7 | 550349fe | af31e6ee | 385a2e0c | 3cec1a4a | 9053cc0e | 3279c419 | 258937da |
注：上述祖冲之算法计算实例中数据全部采用十六进制表示。
参考文献
[1] ETSI/SAGE TS 35.221. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 1: 128-EEA3 and 128-EIA3 Specification.
[2] ETSI/SAGE TS 35.222. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 2: ZUC Specification.
[3] ETSI/SAGE TS 35.223. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 3: Implementor's Test Data.
[4] ETSI/SAGE TR 35.924. Specification of the 3GPP Confidentiality and Integrity Algorithms 128-EEA3 & 128-EIA3. Document 4: Design and Evaluation Report.
