GB/T 38629-2020 信息安全技术签名验签服务器技术规范

返回主题目录 · 官方来源

来源：GB/T 38629-2020 国家标准详情；发布日期：2020-04-28；实施日期：2020-11-01。 PDF SHA-256：10065fe980d7e5948a09bbd128f253d1a3fca9681fc5fff3fec98f780135c17e。转写说明：将官方 PDF 按页渲染为图像，对照全部 25 页修正文、图 1、协议定义、表 1、表 2、表 A.1 和表 B.1；省略封面、目录、页眉、页脚及页码，合并跨页内容。原页字段中的 IMPLICT 按印刷文本照录；正式引用请核对官方 PDF。

前言

本标准按照 GB/T 1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由全国信息安全标准化技术委员会（SAC/TC 260）提出并归口。

本标准起草单位：山东得安信息技术有限公司、成都卫士通信息产业股份公司、无锡江南信息安全工程技术中心、兴唐通信科技有限公司、格尔软件股份有限公司、长春吉大正元信息技术股份有限公司、上海市数字证书认证中心有限公司、北京数字认证股份有限公司、北京创原天地科技有限公司、北京三未信安科技发展有限公司、北京信安世纪科技股份有限公司。

本标准主要起草人：马洪富、孔凡玉、罗俊、徐明翼、王妮娜、郑强、赵丽丽、韩玮、李述胜、肖青海、高志权、汪宗斌。

1 范围

本标准规定了签名验签服务器的功能要求、安全要求和消息协议语法规则等内容。

本标准适用于签名验签服务器的研制和使用。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 9813.3—2017 计算机通用规范第3部分：服务器
GB/T 19713—2005 信息技术安全技术公钥基础设施在线证书状态协议
GB/T 25069—2010 信息安全技术术语
GB/T 32905 信息安全技术 SM3密码杂凑算法
GB/T 32918（所有部分）信息安全技术 SM2椭圆曲线公钥密码算法
GB/T 33560—2017 信息安全技术密码应用标识规范
GB/T 35275 信息安全技术 SM2密码算法加密签名消息语法规范
GB/T 35276 信息安全技术 SM2密码算法使用规范
GB/T 35291—2017 信息安全技术智能密码钥匙应用接口规范
GB/T 36322 信息安全技术密码设备应用接口规范
GM/T 0020 证书应用综合服务接口规范
GM/T 0028 密码模块安全要求
GM/T 0039 密码模块安全检测要求

3 术语和定义

GB/T 25069—2010界定的以及下列术语和定义适用于本文件。

3.1 安全域 security domain

在信息系统中，单一安全策略下运行的实体的汇集。例如，由单个或一组认证机构采用同一安全策略创建的各公钥证书的汇集。

［GB/T 25069—2010，定义 2.2.1.17］

3.2 签名验签服务器 signature verification server

用于服务端的，为应用实体提供基于 PKI 体系和数字证书的数字签名、验证签名等运算功能的服务器，保证关键业务信息的真实性、完整性和不可否认性。

3.3 用户 user

与应用实体进行通信或认证的个人、机构或系统。

注：其数字证书可导入到签名验签服务器中。

3.4 SM2 算法 SM2 algorithm

由GB/T 32918定义的一种椭圆曲线密码算法。

3.5 SM3 算法 SM3 algorithm

由 GB/T 32905定义的一种杂凑算法。

4 缩略语

下列缩略语适用于本文件。

API：应用程序接口（Application Program Interface）
ASN.1：抽象语法记法 1（Abstract Syntax Notation One）
CA：证书认证机构（Certification Authority）
CRL：证书撤销列表（Certificate Revocation List）
OCSP：在线证书状态查询协议（Online Certificate Status Protocol）
PKI：公钥密码基础设施（Public Key Infrastructure）

5 签名验签服务器的功能要求

5.1 初始化功能

签名验签服务器的初始化应主要包括系统配置、生成管理员和审计员、创建密钥、申请证书和导入证书等，使设备处于正常工作状态。

5.2 与公钥基础设施的连接配置功能

5.2.1 CRL 连接配置

签名验签服务器应支持 CRL 连接配置功能，通过配置管理界面，提供从 CRL 发布点获取 CRL、导入 CRL 等功能。

5.2.2 OCSP 连接配置

签名验签服务器应支持 OCSP 连接配置功能，通过配置管理界面，进行 OCSP 服务的连接配置管理。OCSP 服务的连接配置应遵循GB/T 19713—2005中6.1 的规定。

5.3 应用管理功能

签名验签服务器的应用管理功能应包括应用实体的注册、配置密钥、设置私钥授权码等，并按照安全机制对应用实体的信息进行安全存储。应用实体注册的内容应包括设置应用实体名称、配置密钥索引号、导入证书等。

5.4 证书管理和验证功能

5.4.1 应用实体的密钥产生、证书申请

在签名验签服务器注册的应用实体，应由签名验签服务器产生应用实体的签名密钥对和证书请求，并支持通过管理界面导入应用实体的签名证书、加密证书和加密密钥对。加密密钥对的保护结构应遵循 GB/T 35291—2017中6.4.10 的规定。

5.4.2 证书导入和存储

签名验签服务器应支持用户证书、根证书或证书链的导入，导入时应对证书的有效性进行验证。

5.4.3 应用实体的证书更新

应用实体的证书更新时应保存原来的证书，以防止以前的签名不能验证。

5.4.4 证书验证

签名验签服务器应支持对证书的有效性的验证，包括验证证书有效期、验证证书签名有效性、验证证书状态。

5.4.5 备份和恢复

签名验签服务器应支持备份和恢复功能，包括密钥、证书等数据的备份和恢复。

备份操作产生的备份文件可存储到签名验签服务器外的存储介质中，应采取措施保证备份文件的机密性和完整性。

5.5 数字签名和验签功能

签名验签服务器应支持 SM2算法的数字签名和数字验签功能，提供对数据、消息、文件等多种格式的运算方式。

数据的结构应遵循 GB/T 35275 和 GB/T 35276。

5.6 日志管理功能

签名验签服务器应提供日志记录、查看、审计和导出功能，具备相应的配置管理和查看界面。

日志内容包括：

a）系统管理日志，包括登录认证、系统配置、密钥管理等操作；

b）异常事件，包括认证失败、非法访问等异常事件的记录；

c）如与设备管理中心连接，对相应操作进行记录；

d）对应用接口的调用进行日志记录。

5.7 时间源同步功能

签名验签服务器应能够配置连接时间源服务器，自动同步时间。

6 签名验签服务器的安全要求

6.1 接口要求

签名验签服务器调用密码设备的接口应遵循 GB/T 36322。

6.2 系统要求

签名验签服务器所使用的操作系统应进行安全加固，保障其安全性。

6.3 使用要求

签名验签服务器只接受合法的操作指令，并防止非授权用户的使用。

6.4 管理要求

6.4.1 管理工具

签名验签服务器通过管理工具实现对该签名验签服务器的管理功能。

6.4.2 管理员身份鉴别

签名验签服务器应具备完善的身份鉴别机制，签名验签服务器应设置管理员和审计员，管理员和审计员应通过智能密码钥匙、智能IC卡等硬件介质与口令相结合的方式登录系统，并使用证书进行身份验证。各类管理员通过身份鉴别后执行自己权限范围内的相关管理操作。

6.4.3 设备管理

6.4.3.1 设备初始化

签名验签服务器的初始化，除应由厂商进行的操作外，系统配置、密钥的生成（恢复）与安装、生成管理员和审计员等均应由用户方设备管理人员完成。

6.4.3.2 设备自检

签名验签服务器应具备自检功能，应具备状态和功能自检功能，能够进行密码算法正确性检查、随机数发生器检查、存储密钥和数据的完整性检查等，检查不通过时应报警并停止工作。

6.5 设备物理安全防护

签名验签服务器在工艺设计、硬件配置等方面应采取相应的保护措施，保证设备基本的物理安全防护功能。

6.6 网络部署要求

签名验签服务器应部署在应用系统的安全域内，只为安全域内的应用实体和用户服务，不应为安全域外的应用实体和用户使用。

6.7 服务接口

以基于 HTTP的WEB方式提供服务的签名验签服务器，接口要求见附录A，响应码的定义见附录B。

以消息协议方式提供服务的签名验签服务器，接口要求见第7章，响应码的定义见附录B。

以应用程序接口方式提供服务的签名验签服务器，其接口应遵循 GM/T 0020。

6.8 环境适应性

签名验签服务器的工作环境应遵循GB/T 9813.3—2017中5.8的规定。

6.9 可靠性

签名验签服务器的平均失效间隔工作时间应遵循GB/T 9813.3—2017中4.9的规定。

6.10 其他

签名验签服务器的其他安全要求应遵循GM/T 0028 和 GM/T 0039。

7 消息协议语法规则

7.1 概述

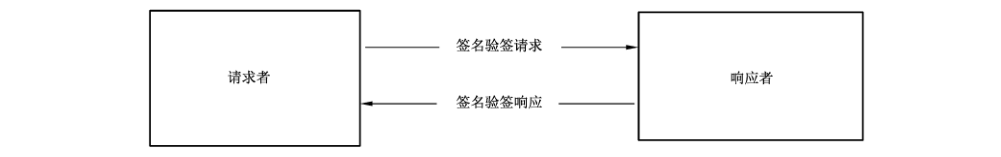

签名验签服务的消息协议接口采用请求响应模式，如图 1 所示。协议模型由请求者、响应者和它们之间的交互协议组成。通过本协议，请求者将数字签名、验证数字签名等请求发送给响应者，由响应者完成签名验签服务并返回结果。本规则中的接口消息协议包括导出证书、解析证书、验证证书有效性、数字签名、验证数字签名、消息签名、验证消息签名等服务功能，每个服务都按照请求—响应的步骤执行。请求者可通过规则获得签名验签功能，而不必关心下层 PKI 公钥密码基础设施的实现细节。

图 1 签名验签服务的消息协议接口模式

请求者组织业务服务请求，发送到响应者，并延缓自身的事务处理过程，等待响应者响应返回；响应者接收到来自请求者的业务服务请求后，检查请求的合法性，根据请求类型处理服务请求，并将处理结果返回给请求者。

下面的协议内容将按照图1所示的框架进行。

7.2 协议内容

协议内容如下：

a）请求

也称业务服务请求，包含请求者业务请求的类型、性质以及特性数据等，该请求将被发送到响应者并得到服务。服务请求包括如下数据：

协议版本（当前版本为 1）；
请求类型；
请求包；
请求时间。

b）响应

指响应者对来自请求者请求的处理响应。响应者的响应包括如下数据：

协议版本（当前版本为 1）；
响应类型；
响应包；
响应时间。

c）异常情况

当响应者处理发生错误时，需要向请求者发送错误信息。错误可以是下列两类：

请求失败：响应者验证来自请求者业务请求数据失败，请求者收到该响应后应重新组织业务请求数据进行发送。
内部处理失败：响应者处理请求者业务请求过程中发生内部错误，响应者通知请求者该请求处理失败，请求者需重新组织业务请求数据进行发送。

本规则采用抽象语法记法1（ASN.1）来描述具体协议内容。如果无特殊说明，默认使用 ASN.1显式标记。

7.3 请求协议

7.3.1 请求数据格式

请求者请求数据的基本格式如下：

SVSRequest ::= SEQUENCE {
    version             Version DEFAULT v1,
    reqType             ReqType,
    request             Request,
    reqTime             [0] IMPLICIT GeneralizedTime OPTIONAL,
    reqTimeStampToken   [1] IMPLICIT ReqTimeStampToken OPTIONAL,
    extAttributes       [2] IMPLICIT ExtAttributes OPTIONAL
}

其中：

Version ::= INTEGER { v1(0) }
ReqType ::= INTEGER {
    exportCert                 (0),
    parseCert                  (1),
    validateCert               (2),
    signData                   (3),
    verifySignedData           (4),
    signDataInit               (5),
    signDataUpdate             (6),
    signDataFinal              (7),
    verifySignedDataInit       (8),
    verifySignedDataUpdate     (9),
    verifySignedDataFinal     (10),
    signMessage               (11),
    verifySignedMessage       (12)
}
Request ::= OCTET STRING {
    exportUserCertReq          [0] IMPLICT ExportUserCertReq,
    parseCertReq               [1] IMPLICT ParseCertReq,
    validateCertReq            [2] IMPLICT ValidateCertReq,
    signDataReq                [3] IMPLICT SignDataReq,
    verifySignedDataReq        [4] IMPLICT VerifySignedDataReq,
    signDataInitReq            [5] IMPLICT SignDataInitReq,
    signDataUpdateReq          [6] IMPLICT SignDataUpdateReq,
    signDataFinalReq           [7] IMPLICT SignDataFinalReq,
    verifySignedDataInitReq    [8] IMPLICT VerifySignedDataInitReq,
    verifySignedDataUpdateReq  [9] IMPLICT VerifySignedDataUpdateReq,
    verifySignedDataFinalReq  [10] IMPLICT VerifySignedDataFinalReq,
    signMessageReq            [11] IMPLICT SignMessageReq,
    verifySignedMessageReq    [12] IMPLICT VerifySignedMessageReq
}
ReqTimeStampToken ::= TimeStampToken
ExtAttributes ::= SET OF Attribute

7.3.2 SVSRequest 及其结构解释

SVSRequest 包含了请求语法中的重要信息，本条将对该结构作详细的描述和解释：

a）协议版本

本项描述了请求语法的版本号，当前版本为 1，取整型值 0。

b）请求类型

本项描述了不同业务的请求类型值，0～999 为保留值，不可占用。

c）请求包

请求包与请求类型值之间的对应关系如表 1 所示。

表1 请求包与请求类型值的对应关系

请求类型字符描述	请求类型值	请求包说明
exportCert	0	导出证书请求包
parseCert	1	解析证书请求包
validateCert	2	验证证书有效性请求包
signData	3	单包数字签名请求包
verifySignedData	4	单包验证数字签名请求包
signDataInit	5	多包数字签名初始化请求包
signDataUpdate	6	多包数字签名更新请求包
signDataFinal	7	多包数字签名结束请求包
verifySignedDataInit	8	多包验证数字签名初始化请求包
verifySignedDataUpdate	9	多包验证数字签名更新请求包
verifySignedDataFinal	10	多包验证数字签名结束请求包
signMessage	11	单包消息签名请求包
verifySignedMessage	12	单包验证消息签名请求包

d）请求时间

请求者产生请求的时间，采用 GeneralizedTime 语法表示。

e）请求时间戳

request 内容的时间戳。如包含此项数据，签名服务器应验证该时间戳。

f）扩展数据

依据实际业务需求添加的扩展数据。

7.4 响应协议

7.4.1 响应数据格式

响应者响应的基本格式如下：

SVSRespond ::= SEQUENCE {
    version             Version DEFAULT v1,
    respType            RespType,
    respond             Respond,
    respTime            [0] IMPLICIT GeneralizedTime OPTIONAL,
    respTimeStampToken  [1] IMPLICIT RespTimeStampToken OPTIONAL,
    extAttributes       [2] IMPLICIT ExtAttributes OPTIONAL
}

其中：

Version ::= INTEGER { v1(0) }
RespType ::= INTEGER {
    exportCert                 (0),
    parseCert                  (1),
    validateCert               (2),
    signData                   (3),
    verifySignedData           (4),
    signDataInit               (5),
    signDataUpdate             (6),
    signDataFinal              (7),
    verifySignedDataInit       (8),
    verifySignedDataUpdate     (9),
    verifySignedDataFinal     (10),
    signMessage               (11),
    verifySignedMessage       (12)
}
Respond ::= OCTET STRING {
    exportUserCertResp         [0] IMPLICT ExportUserCertResp,
    parseCertResp              [1] IMPLICT ParseCertResp,
    validateCertResp           [2] IMPLICT ValidateCertResp,
    signDataResp               [3] IMPLICT SignDataResp,
    verifySignedDataResp       [4] IMPLICT VerifySignedDataResp,
    signDataInitResp           [5] IMPLICT SignDataInitResp,
    signDataUpdateResp         [6] IMPLICT SignDataUpdateResp,
    signDataFinalResp          [7] IMPLICT SignDataFinalResp,
    verifySignedDataInitResp   [8] IMPLICT VerifySignedDataInitResp,
    verifySignedDataUpdateResp [9] IMPLICT VerifySignedDataUpdateResp,
    verifySignedDataFinalResp [10] IMPLICT VerifySignedDataFinalResp,
    signMessageResp           [11] IMPLICT SignMessageResp,
    verifySignedMessageResp   [12] IMPLICT VerifySignedMessageResp
}
respTimeStampToken ::= TimeStampToken
ExtAttributes ::= SET OF Attribute

7.4.2 SVSRespond 及其结构解释

SVSRespond 包含了响应语法中的重要信息，本条将对该结构作详细的描述和解释：

a）协议版本

本项描述了响应语法的版本号，当前版本为 1，取整型值 0。

b）响应类型

本项描述了不同业务的响应类型值，0～999 为保留值，不可占用。

c）响应包

响应包与响应类型值之间的对应关系如表 2 所示。

表2 响应包与相应类型值的对应关系

应答类型字符描述	应答类型值	响应包说明
exportCert	0	导出证书响应包
parseCert	1	解析证书响应包
validateCert	2	验证证书有效性响应包
signData	3	单包数字签名响应包
verifySignedData	4	单包验证数字签名响应包
signDataInit	5	多包数字签名初始化响应包
signDataUpdate	6	多包数字签名更新响应包
signDataFinal	7	多包数字签名结束响应包
verifySignedDataInit	8	多包验证数字签名初始化响应包
verifySignedDataUpdate	9	多包验证数字签名更新响应包
verifySignedDataFinal	10	多包验证数字签名结束响应包
signMessage	11	单包消息签名响应包
verifySignedMessage	12	单包验证消息签名响应包

d）响应时间

响应者产生响应的时间，采用 GeneralizedTime 语法表示。

e）响应时间戳

respond 内容的时间戳。如包含此项数据，客户端应验证该时间戳。

f）扩展数据

依据实际业务需求添加的扩展数据。

7.5 协议接口功能说明

7.5.1 导出证书

ExportCertReq 包

ExportCertReq 包为导出证书请求格式包，当 reqType 取值 exportCert 时，请求包采用本子包，其具体格式如下：

ExportCertReq ::= SEQUENCE {
    identification  OCTET STRING
}

identification 表明要导出证书的标识。

ExportCertResp 包

ExportCertResp 包为导出证书响应格式包，当 respType 取值 exportCert 时，响应包采用本子包，其具体格式如下：

ExportCertResp ::= SEQUENCE {
    respValue  INTEGER,
    cert       Certificate OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误。

cert 表明导出的证书。

7.5.2 解析证书

— ParseCertReq 包

ParseCertReq 包为解析证书请求格式包，当 reqType 取值 parseCert 时，请求包采用本子包，其具体格式如下：

ParseCertReq ::= SEQUENCE {
    infoType  INTEGER,
    cert      Certificate
}

infoType 表明要解析证书信息的类型，应遵循 GB/T 33560—2017 中 6.3.4 的规定；

cert 表示要解析的数字证书。

— ParseCertResp 包

ParseCertResp 包为解析证书响应格式包，当 respType 取值 parseCert 时，响应包采用本子包，其具体格式如下：

ParseCertResp ::= SEQUENCE {
    respValue  INTEGER,
    info       OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误。

info 表示获取的证书信息。

7.5.3 验证证书有效性

— ValidateCertReq 包

ValidateCertReq 包为验证证书有效性请求格式包，当 reqType 取值 validateCert 时，请求包采用本子包，其具体格式如下：

ValidateCertReq ::= SEQUENCE {
    cert  Certificate,
    ocsp  BOOLEAN DEFAULT FALSE
}

cert 表示要验证证书有效性的数字证书；

ocsp 表示是否获取证书 OCSP 状态，默认值为 FALSE。

— ValidateCertResp 包

ValidateCertResp 包为验证证书有效性响应格式包，当 respType 取值 validateCert 时，响应包采用本子包，其具体格式如下：

ValidateCertResp ::= SEQUENCE {
    respValue  INTEGER,
    state      INTEGER OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

state 表明获取的证书 OCSP 状态标识。

7.5.4 单包数字签名

— SignDataReq 包

SignDataReq 包为单包数字签名请求格式包，当 reqType 取值 signData 时，请求包采用本子包，其具体格式如下：

SignDataReq ::= SEQUENCE {
    signMethod   INTEGER,
    keyIndex     INTEGER,
    keyValue     OCTET STRING,
    signerIDLen  [0] IMPLICT INTEGER OPTIONAL,
    signerID     [1] IMPLICT OCTET STRING OPTIONAL,
    inDataLen    INTEGER,
    inData       OCTET STRING
}

signMethod 表明使用的签名算法类型，应遵循 GB/T 33560—2017 中 6.2.4 的规定；

keyIndex 表示签名者私钥的索引值，如十进制1表示索引值为1的密钥；

keyValue 表示签名者私钥权限标识码；

signerIDLen 表示签名者的ID 长度，当 signMethod 为 SGD_SM3_SM2 时有效；

signerID 表示签名者的ID 值，当 signMethod 为 SGD_SM3_SM2 时有效；

inDataLen 表示待签名的数据原文长度；

inData 表示待签名的数据原文。

— SignDataResp 包

SignDataResp 包为单包数字签名响应格式包，当 respType 取值 signData 时，响应包采用本子包，其具体格式如下：

SignDataResp ::= SEQUENCE {
    respValue  INTEGER,
    signature  OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

signature 表示签名值，数据的结构应遵循 GB/T 35276。

7.5.5 单包验证数字签名

— VerifySignedDataReq 包

VerifySignedDataReq 包为单包验证数字签名请求格式包，当 reqType 取值 verifySignedData 时，请求包采用本子包，其具体格式如下：

VerifySignedDataReq ::= SEQUENCE {
    signMethod   INTEGER,
    type         INTEGER,
    cert         [0] IMPLICT Certificate OPTIONAL,
    certSN       [1] IMPLICT OCTET STRING OPTIONAL,
    signerIDLen  [2] IMPLICT INTEGER OPTIONAL,
    signerID     [3] IMPLICT OCTET STRING OPTIONAL,
    inDataLen    INTEGER,
    inData       OCTET STRING,
    signature    OCTET STRING,
    verifyLevel  INTEGER
}

signMethod 表明使用的签名算法类型，应遵循 GB/T 33560—2017 中 6.2.4 的规定；

type 表示使用验证数字签名时使用证书或证书序列号，1表示使用证书，2表示使用证书序列号；

cert 表示签名证书，type 取值1时有效；

certSN 表示签名证书序列号，type 取值2时有效；

signerIDLen 表示签名者的 ID 长度，当 signMethod 为 SGD_SM3_SM2 时有效；

signerID 表示签名者的 ID 值，当 signMethod 为 SGD_SM3_SM2 时有效；

inDataLen 表示待签名的数据原文长度；

inData 表示待签名的数据原文；

signature 表示签名值，数据的结构应遵循 GB/T 35276；

verifyLevel 表示证书验证级别，0：验证时间，1：验证时间和根证书签名，2：验证时间、根证书签名和 CRL。

— VerifySignedDataResp 包

VerifySignedDataResp 包为单包验证数字签名响应格式包，当 respType 取值 verifySignedData 时，响应包采用本子包，其具体格式如下：

VerifySignedDataResp ::= SEQUENCE {
    respValue  INTEGER
}

respValue 表明响应码，0 表示成功，非 0 表示错误。

7.5.6 多包数字签名初始化

— SignDataInitReq 包

SignDataInitReq 包为多包数字签名初始化请求格式包，当 reqType 取值 signDataInit 时，请求包采用本子包，其具体格式如下：

SignDataInitReq ::= SEQUENCE {
    signMethod      INTEGER,
    signerPublicKey [0] IMPLICT OCTET STRING OPTIONAL,
    signerIDLen     [1] IMPLICT INTEGER OPTIONAL,
    signerID        [2] IMPLICT OCTET STRING OPTIONAL
}

signMethod 表明使用的签名算法类型，应遵循 GB/T 33560—2017 中 6.2.4 的规定；

signerPublicKey 表示签名者公钥，当 signMethod 为 SGD_SM3_SM2 时有效；

signerIDLen 表示签名者的ID 长度，当 signMethod 为SGD_SM3_SM2 时有效；

signerID 表示签名者的 ID 值，当 signMethod 为 SGD_SM3_SM2 时有效；

— SignDataInitResp 包

SignDataInitResp 包为多包数字签名初始化响应格式包，当 respType 取值 signDataInit 时，响应包采用本子包，其具体格式如下：

SignDataInitResp ::= SEQUENCE {
    respValue  INTEGER,
    SessionID  OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

SessionID 表示会话标识。

7.5.7 多包数字签名更新

— SignDataUpdateReq 包

SignDataUpdateReq 包为多包数字签名更新请求格式包，当 reqType 取值 signDataUpdate 时，请求包采用本子包，其具体格式如下：

SignDataUpdateReq ::= SEQUENCE {
    SessionID  OCTET STRING,
    inDataLen  INTEGER,
    inData     OCTET STRING
}

SessionID 表示会话标识；

inDataLen 表示数据明文长度；

inData 表示数据明文。

— SignDataUpdateResp 包

SignDataUpdateResp 包为多包数字签名更新响应格式包，当 respType 取值 signDataUpdate 时，响应包采用本子包，其具体格式如下：

SignDataUpdateResp ::= SEQUENCE {
    respValue  INTEGER,
    SessionID  OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

SessionID 表示会话标识。

7.5.8 多包数字签名结束

— SignDataFinalReq 包

SignDataFinalReq 包为多包数字签名结束请求格式包，当 reqType 取值 signDataFinal 时，请求包采用本子包，其具体格式如下：

SignDataFinalReq ::= SEQUENCE {
    keyIndex   INTEGER,
    keyValue   OCTET STRING,
    SessionID  OCTET STRING
}

keyIndex 表示签名者私钥的索引值，如十进制 1 表示索引值为 1 的密钥；

keyValue 表示签名者私钥权限标识码；

SessionID 表示会话标识。

— SignDataFinalResp 包

SignDataFinalResp 包为多包数字签名结束响应格式包，当 respType 取值 signDataFinal 时，响应包采用本子包，其具体格式如下：

SignDataFinalResp ::= SEQUENCE {
    respValue  INTEGER,
    signature  OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

signature 表示签名值，数据的结构应遵循GB/T 35276。

7.5.9 多包验证数字签名初始化

— VerifySignedDataInitReq 包

VerifySignedDataInitReq 包为多包验证数字签名初始化请求格式包，当 reqType 取值 verifySignedDataInit 时，请求包采用本子包，其具体格式如下：

VerifySignedDataInitReq ::= SEQUENCE {
    signMethod      INTEGER,
    signerPublicKey [0] IMPLICT OCTET STRING OPTIONAL,
    signerIDLen     [1] IMPLICT INTEGER OPTIONAL,
    signerID        [2] IMPLICT OCTET STRING OPTIONAL
}

signMethod 表明使用的签名算法类型，应遵循 GB/T 33560—2017 中 6.2.4 的规定；

signerPublicKey 表示签名者公钥，当 signMethod 为 SGD_SM3_SM2 时有效；

signerIDLen 表示签名者的 ID 长度，当 signMethod 为 SGD_SM3_SM2 时有效；

signerID 表示签名者的ID 值，当 signMethod 为 SGD_SM3_SM2时有效。

— VerifySignedDataInitResp 包

VerifySignedDataInitResp 包为多包验证数字签名初始化响应格式包，当 respType 取值 verifySignedDataInit 时，响应包采用本子包，其具体格式如下：

VerifySignedDataInitResp ::= SEQUENCE {
    respValue  INTEGER,
    SessionID  OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

SessionID 表示会话标识。

7.5.10 多包验证数字签名更新

— VerifySignedDataUpdateReq 包

VerifySignedDataUpdateReq 包为多包验证数字签名更新请求格式包，当 reqType 取值 verifySignedDataUpdate 时，请求包采用本子包，其具体格式如下：

VerifySignedDataUpdateReq ::= SEQUENCE {
    SessionID  OCTET STRING,
    inDataLen  INTEGER,
    inData     OCTET STRING
}

SessionID 表示会话标识；

inDataLen 表示数据明文长度；

inData 表示数据明文。

— VerifySignedDataUpdateResp 包

VerifySignedDataUpdateResp 包为多包验证数字签名更新响应格式包，当 respType 取值 verifySignedDataUpdate 时，响应包采用本子包，其具体格式如下：

VerifySignedDataUpdateResp ::= SEQUENCE {
    respValue  INTEGER,
    SessionID  OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

SessionID 表示会话标识。

7.5.11 多包验证数字签名结束

— VerifySignedDataFinalReq 包

VerifySignedDataFinalReq 包为多包验证数字签名结束请求格式包，当 reqType 取值 verifySignedDataFinal 时，请求包采用本子包，其具体格式如下：

VerifySignedDataFinalReq ::= SEQUENCE {
    type         INTEGER,
    cert         [0] IMPLICT Certificate OPTIONAL,
    certSN       [1] IMPLICT OCTET STRING OPTIONAL,
    SessionID    OCTET STRING,
    signature    OCTET STRING,
    verifyLevel  INTEGER
}

type 表示使用验证数字签名时使用证书或证书序列号，1 表示使用证书，2 表示使用证书序列号；

cert 表示签名证书，type 取值1时有效；

certSN 表示签名证书序列号，type 取值2时有效；

SessionID 表示会话标识；

signature 表示签名值，数据的结构应遵循 GB/T 35276。

verifyLevel 表示证书验证级别，0：验证时间，1：验证时间和根证书签名，2：验证时间、根证书签名和 CRL。

— VerifySignedDataFinalResp 包

VerifySignedDataFinalResp 包为多包验证数字签名结束响应格式包，当 respType 取值 verifySignedDataFinal 时，响应包采用本子包，其具体格式如下：

VerifySignedDataFinalResp ::= SEQUENCE {
    respValue  INTEGER
}

respValue 表明响应码，0 表示成功，非 0 表示错误。

7.5.12 消息签名

— SignMessageReq 包

SignMessageReq 包为消息签名请求格式包，当 reqType 取值 signMessage 时，请求包采用本子包，其具体格式如下：

SignMessageReq ::= SEQUENCE {
    signMethod       INTEGER,
    keyIndex         INTEGER,
    keyValue         OCTET STRING,
    signerIDLen      [0] IMPLICT INTEGER OPTIONAL,
    signerID         [1] IMPLICT OCTET STRING OPTIONAL,
    inDataLen        INTEGER,
    inData           OCTET STRING,
    originalText     [0] IMPLICT BOOLEAN OPTIONAL,
    certificateChain [1] IMPLICT BOOLEAN OPTIONAL,
    crl              [2] IMPLICT BOOLEAN OPTIONAL
}

signMethod 表明使用的签名算法类型，应遵循 GB/T 33560—2017 中 6.2.4 的规定；

keyIndex 表示签名者私钥的索引值，如十进制1表示索引值为1的密钥；

keyValue 表示签名者私钥权限标识码；

signerIDLen 表示签名者的 ID 长度，当 signMethod 为 SGD_SM3_SM2 时有效；

signerID 表示签名者的ID 值，当 signMethod 为 SGD_SM3_SM2 时有效；

inDataLen 表示待签名的数据长度；

inData 表示待签名的数据；

originalText 表示是否附加原文选项；

certificateChain 表示是否附加证书链选项；

crl 表示是否附加黑名单选项。

— SignMessageResp 包

SignMessageResp 包为消息签名响应格式包，当 respType 取值 signMessage 时，响应包采用本子包，其具体格式如下：

SignMessageResp ::= SEQUENCE {
    respValue     INTEGER,
    signedMessage OCTET STRING OPTIONAL
}

respValue 表明响应码，0 表示成功，非 0 表示错误；

signedMessage 表示消息签名数据，消息的结构应遵循 GB/T 35275。

7.5.13 验证消息签名

— VerifySignedMessageReq 包

VerifySignedMessageReq 包为验证消息签名请求格式包，当 reqType 取值 verifySignedMessage 时，请求包采用本子包，其具体格式如下：

VerifySignedMessageReq ::= SEQUENCE {
    inDataLen      INTEGER OPTIONAL,
    inData         OCTET STRING OPTIONAL,
    signerIDLen    [0] IMPLICT INTEGER OPTIONAL,
    signerID       [1] IMPLICT OCTET STRING OPTIONAL,
    signedMessage  OCTET STRING
}

inDataLen 表示数据原文长度，消息签名不附加原文时有效；

inData 表示数据原文，消息签名不附加原文时有效；

signerIDLen 表示签名者的ID 长度，当消息签名的签名算法为 SGD_SM3_SM2 时有效；

signerID 表示签名者的 ID 值，当消息签名的签名算法为 SGD_SM3_SM2 时有效；

signedMessage 表示输入的消息签名数据，消息的结构应遵循 GB/T 35275。

— VerifySignedMessageResp 包

VerifySignedMessageResp 包为验证消息签名响应格式包，当 respType 取值 verifySignedMessage 时，响应包采用本子包，其具体格式如下：

VerifySignedMessageResp ::= SEQUENCE {
    respValue  INTEGER
}

respValue 表明响应码，0 表示成功，非 0 表示错误。

附录 A（规范性附录）基于 HTTP 的消息协议语法规则

A.1 概述

第 7 章中描述的 ASN.1 格式是一种二进制格式，考虑到签名验证服务将被广泛用于各种 WEB 系统，而 WEB 系统更善于处理文本，为此在第 7 章的基础上，另行设计了一套基于 HTTP 协议的消息协议接口，便于各类 WEB 系统调用。

其工作原理与第 7 章中的请求响应模式类似，不同的是将消息格式从二进制的 ASN.1 格式，转换为易于在 WEB 应用和 HTTP 协议中传递的文本格式。

本附录只描述了从第 7 章的消息格式到对应 HTTP 格式的转换规则，而不再复述第 7 章中每个请求、响应的业务含义。

A.2 ASN.1 数据类型到 HTTP 格式的转化规则

表A.1 ASN.1数据类型到 HTTP 格式的转化规则

ASN.1类型	HTTP 字段类型	示例
INTEGER	数字的十进制文本表示	123
BOOLEAN	文本 TRUE 和 FALSE
GeneralizedTime	带时区格式的时间字符串 `YYYYMMDDhhmm[ss[.s...]]{Z\|+hhmm\|-hhmm}`	20131001120000Z+0800
OCTET STRING	对 OCTET STRING 进行 BASE64 编码后的结果	验证证书有效性请求包
Certificate	对 DER 格式的证书进行 BASE64 编码后的结果

A.3 HTTP 请求的转换规则（urlencoded 格式）

第 7 章中的请求分为两层结构，外层是公共结构。

SVSRequest ::= SEQUENCE {
    version  Version DEFAULT v1,
    reqType  ReqType,
    request  Request,
    reqTime  GeneralizedTime
}

这一层结构在转换为 HTTP 时，被转化为 HTTP Request Header 中的字段，原则如下：

a）所有请求都采用 HTTP的 POST 模式；

b） reqType 作为 URL 的最终一级资源名，目录允许自定义，如：/SignServer/SignData；

c） version 被作为一个自定义的 HTTP 字段 SVS-Request-Version；

d） reqTime 被作为一个自定义的 HTTP 字段 SVS-Request-Time；

e） HTTPHeader 中的 Content-Type 为 application/x-www-form-urlencoded；

f） HTTPHeader 中的Content-Length 为第7章中请求数据的实际长度。

一个转换的实例如下：

POST /SignServer/SignData HTTP/1.1\r\n
SVS-Request-Version: v1\r\n
SVS-Request-Time: 20131001120000Z+0800\r\n
Content-Type: application/x-www-form-urlencoded\r\n
Content-Length: 实际请求 body 长度\r\n
\r\n
signMethod=...

注 1：将 reqType 直接作为 WEB 路径，而不是自定义的 HTTP 字段，是为了能在通用的 WEB 负载设备上进行负载。

注 2：允许自定义 URL 目录目的是允许灵活部署多套服务，对前端应用加以区分。

注 3：Content-Type 和 Content-Length 是 HTTP 协议的标准字段，此处按照其原意进行使用。

注 4：HTTP 协议中的其他标准字段如 Host、User-Agent 等，在此不再标出。

第 7 章中代表业务请求实体的 Request 类型，将被转换为一个 HTTP 的 form 表单：

param1=value1&param2=value2...paramN=valueN

比如 7.5.4 单包数字签名请求，将被转换为以下文本格式的表单：

signMethod=签名算法类型&keyIndex=私钥的索引&keyValue=私钥权限标识码&inDataLen=1024&inData=Base64 编码的待签名的数据原文。

A.4 HTTP 响应的转换规则（urlencoded 格式）

第 7 章中的响应分为两层结构，外层是公共结构。

SVSRespond ::= SEQUENCE {
    version   Version DEFAULT v1,
    respType  RespType,
    respond   Respond,
    respTime  GeneralizedTime
}

这一层结构在转换为 HTTP 时，被转化为 HTTP Response Header 中的字段，原则如下：

a） respType 被作为一个自定义的 HTTP 字段 SVS-Response-type；

b） version 被作为一个自定义的 HTTP 字段 SVS-Response-version；

c） respTime 被作为一个自定义的 HTTP 字段 SVS-Response-Time；

d）代表业务响应实体的 Response 类型，也被转换为一个 HTTP 的 form 表单。

以 7.5.4 单包数字签名请求为例，其转换后 HTTP 响应如下：

HTTP 200 OK\r\n
SVS-Response-Type: SignData\r\n
SVS-Response-Version: v1\r\n
SVS-Response-Time: 20131001120000Z+0800\r\n
Content-Type: text/html;charset=GB2312\r\n
Content-Length: 实际响应 body 的长度\r\n
\r\n
respValue=0&signature=Base64 编码的签名结果

A.5 HTTP 请求的转换规则（json 格式）

第 7 章中的请求。

SVSRequest ::= SEQUENCE {
    version  Version DEFAULT v1,
    reqType  ReqType,
    request  Request,
    reqTime  GeneralizedTime
}

在转换为 HTTP 时，被转化为 HTTP Request body 中以 json 格式表示的数据，原则如下：

a）所有请求都采用 HTTP 的 POST 模式；

b） reqType 被作为 URL的路径。

以 7.5.4 单包数字签名请求为例，其转换后 HTTP 请求如下：

POST /SignData HTTP/1.1\r\n
Content-Type: application/json\r\n
Content-Length: 实际请求 body 长度\r\n
\r\n

{
  "version": "v1",
  "reqType": "signData",
  "request": {
    "signMethod": "签名算法类型",
    "keyIndex": "私钥的索引",
    "keyValue": "私钥权限标识码",
    "inDataLen": "待签名的数据原文长度",
    "inData": "Base64 编码的待签名的数据原文"
  },
  "reqTime": "带时区格式的时间字符串"
}

注 1：将 reqType 直接作为 WEB 路径，是为了能在通用的 WEB 负载设备上进行负载。

注 2：Content-Type 和 Content-Length 是 HTTP 协议的标准字段，此处按照其原意进行使用。

注 3：对应 HTTP 协议中的其他标准字段如 Host、User-Agent 等，在此不再标出。

A.6 HTTP 响应的转换规则（json 格式）

第 7 章中的响应。

SVSRespond ::= SEQUENCE {
    version   Version DEFAULT v1,
    respType  RespType,
    respond   Respond,
    respTime  GeneralizedTime
}

在转换为 HTTP 时，被转化为 HTTP Response body 中以 json 格式表示的数据。

以 7.5.4 单包数字签名请求为例，其转换后 HTTP 响应如下：

HTTP 200 OK\r\n
Content-Type: application/json;charset=UTF-8\r\n
Content-Length: 实际响应 body 的长度\r\n
\r\n

{
  "version": "v1",
  "reqType": "signData",
  "respond": {
    "respValue": "响应码",
    "signature": "Base64 编码的签名结果"
  },
  "reqTime": "带时区格式的时间字符串"
}

附录 B（规范性附录）响应码定义和说明

响应码定义和说明见表 B.1。

表B.1 响应码定义和说明

宏描述	预定义值	说明
GM_SUCCESS	0	正常返回
GM_ERROR_BASE	0x04000000	错误码起始值
GM_ERROR_CERT_ID	0x04000001	错误的证书标识
GM_ERROR_CERT_INFO_TYPE	0x04000002	错误的证书信息类型
GM_ERROR_SERVER_CONNECT	0x04000003	CRL 或 OCSP 服务器无法连接
GM_ERROR_SIGN_METHOD	0x04000004	签名算法类型错误
GM_ERROR_KEY_INDEX	0x04000005	签名者私钥索引值错误
GM_ERROR_KEY_VALUE	0x04000006	签名者私钥权限标识码错误
GM_ERROR_CERT	0x04000007	证书非法或服务器内不存在
GM_ERROR_CERT_DECODE	0x04000008	证书解码错误
GM_ERROR_CERT_INVALID_AF	0x04000009	证书过期
GM_ERROR_CERT_INVALID_BF	0x0400000A	证书尚未生效
GM_ERROR_CERT_REMOVED	0x0400000B	证书已被撤销
GM_INVALID_SIGNATURE	0x0400000C	签名无效
GM_INVALID_DATA_FORMAT	0x0400000D	数据格式错误
GM_SYSTEM_FAILURE	0x0400000E	系统内部错误
……	0x0400000F～0x040000FF	预留

前言​

1 范围​

2 规范性引用文件​

3 术语和定义​

3.1 安全域 security domain​

3.2 签名验签服务器 signature verification server​

3.3 用户 user​

3.4 SM2 算法 SM2 algorithm​

3.5 SM3 算法 SM3 algorithm​

4 缩略语​

5 签名验签服务器的功能要求​

5.1 初始化功能​

5.2 与公钥基础设施的连接配置功能​

5.2.1 CRL 连接配置​

5.2.2 OCSP 连接配置​

5.3 应用管理功能​

5.4 证书管理和验证功能​

5.4.1 应用实体的密钥产生、证书申请​

5.4.2 证书导入和存储​

5.4.3 应用实体的证书更新​

5.4.4 证书验证​

5.4.5 备份和恢复​

5.5 数字签名和验签功能​

5.6 日志管理功能​

5.7 时间源同步功能​

6 签名验签服务器的安全要求​

6.1 接口要求​

6.2 系统要求​

6.3 使用要求​

6.4 管理要求​

6.4.1 管理工具​

6.4.2 管理员身份鉴别​

6.4.3 设备管理​

6.4.3.1 设备初始化​

6.4.3.2 设备自检​

6.5 设备物理安全防护​

6.6 网络部署要求​

6.7 服务接口​

6.8 环境适应性​

6.9 可靠性​

6.10 其他​

7 消息协议语法规则​

7.1 概述​

7.2 协议内容​

7.3 请求协议​

7.3.1 请求数据格式​

7.3.2 SVSRequest 及其结构解释​

7.4 响应协议​

7.4.1 响应数据格式​

7.4.2 SVSRespond 及其结构解释​

7.5 协议接口功能说明​

7.5.1 导出证书​

7.5.2 解析证书​

7.5.3 验证证书有效性​

7.5.4 单包数字签名​

7.5.5 单包验证数字签名​

7.5.6 多包数字签名初始化​

7.5.7 多包数字签名更新​

7.5.8 多包数字签名结束​

7.5.9 多包验证数字签名初始化​

7.5.10 多包验证数字签名更新​

7.5.11 多包验证数字签名结束​

7.5.12 消息签名​

7.5.13 验证消息签名​

附录 A（规范性附录）基于 HTTP 的消息协议语法规则​

A.1 概述​

A.2 ASN.1 数据类型到 HTTP 格式的转化规则​

A.3 HTTP 请求的转换规则（urlencoded 格式）​

A.4 HTTP 响应的转换规则（urlencoded 格式）​

A.5 HTTP 请求的转换规则（json 格式）​

A.6 HTTP 响应的转换规则（json 格式）​

附录 B（规范性附录）响应码定义和说明​

前言

1 范围

2 规范性引用文件

3 术语和定义

3.1 安全域 security domain

3.2 签名验签服务器 signature verification server

3.3 用户 user

3.4 SM2 算法 SM2 algorithm

3.5 SM3 算法 SM3 algorithm

4 缩略语

5 签名验签服务器的功能要求

5.1 初始化功能

5.2 与公钥基础设施的连接配置功能

5.2.1 CRL 连接配置

5.2.2 OCSP 连接配置

5.3 应用管理功能

5.4 证书管理和验证功能

5.4.1 应用实体的密钥产生、证书申请

5.4.2 证书导入和存储

5.4.3 应用实体的证书更新

5.4.4 证书验证

5.4.5 备份和恢复

5.5 数字签名和验签功能

5.6 日志管理功能

5.7 时间源同步功能

6 签名验签服务器的安全要求

6.1 接口要求

6.2 系统要求

6.3 使用要求

6.4 管理要求

6.4.1 管理工具

6.4.2 管理员身份鉴别

6.4.3 设备管理

6.4.3.1 设备初始化

6.4.3.2 设备自检

6.5 设备物理安全防护

6.6 网络部署要求

6.7 服务接口

6.8 环境适应性

6.9 可靠性

6.10 其他

7 消息协议语法规则

7.1 概述

7.2 协议内容

7.3 请求协议

7.3.1 请求数据格式

7.3.2 SVSRequest 及其结构解释

7.4 响应协议

7.4.1 响应数据格式

7.4.2 SVSRespond 及其结构解释

7.5 协议接口功能说明

7.5.1 导出证书

7.5.2 解析证书

7.5.3 验证证书有效性

7.5.4 单包数字签名

7.5.5 单包验证数字签名

7.5.6 多包数字签名初始化

7.5.7 多包数字签名更新

7.5.8 多包数字签名结束

7.5.9 多包验证数字签名初始化

7.5.10 多包验证数字签名更新

7.5.11 多包验证数字签名结束

7.5.12 消息签名

7.5.13 验证消息签名

附录 A（规范性附录）基于 HTTP 的消息协议语法规则

A.1 概述

A.2 ASN.1 数据类型到 HTTP 格式的转化规则

A.3 HTTP 请求的转换规则（urlencoded 格式）

A.4 HTTP 响应的转换规则（urlencoded 格式）

A.5 HTTP 请求的转换规则（json 格式）

A.6 HTTP 响应的转换规则（json 格式）

附录 B（规范性附录）响应码定义和说明
